Beskrivelse av sikrings-/relépanel
Innenfor dekselet til sikrings-/relépanelet kan du finne etiketten for sikringen/reléet som beskriver navnet på sikringen/reléet samt kapasitet.
Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, skal du se etter sikringspaneletiketten.

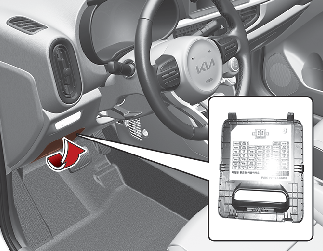

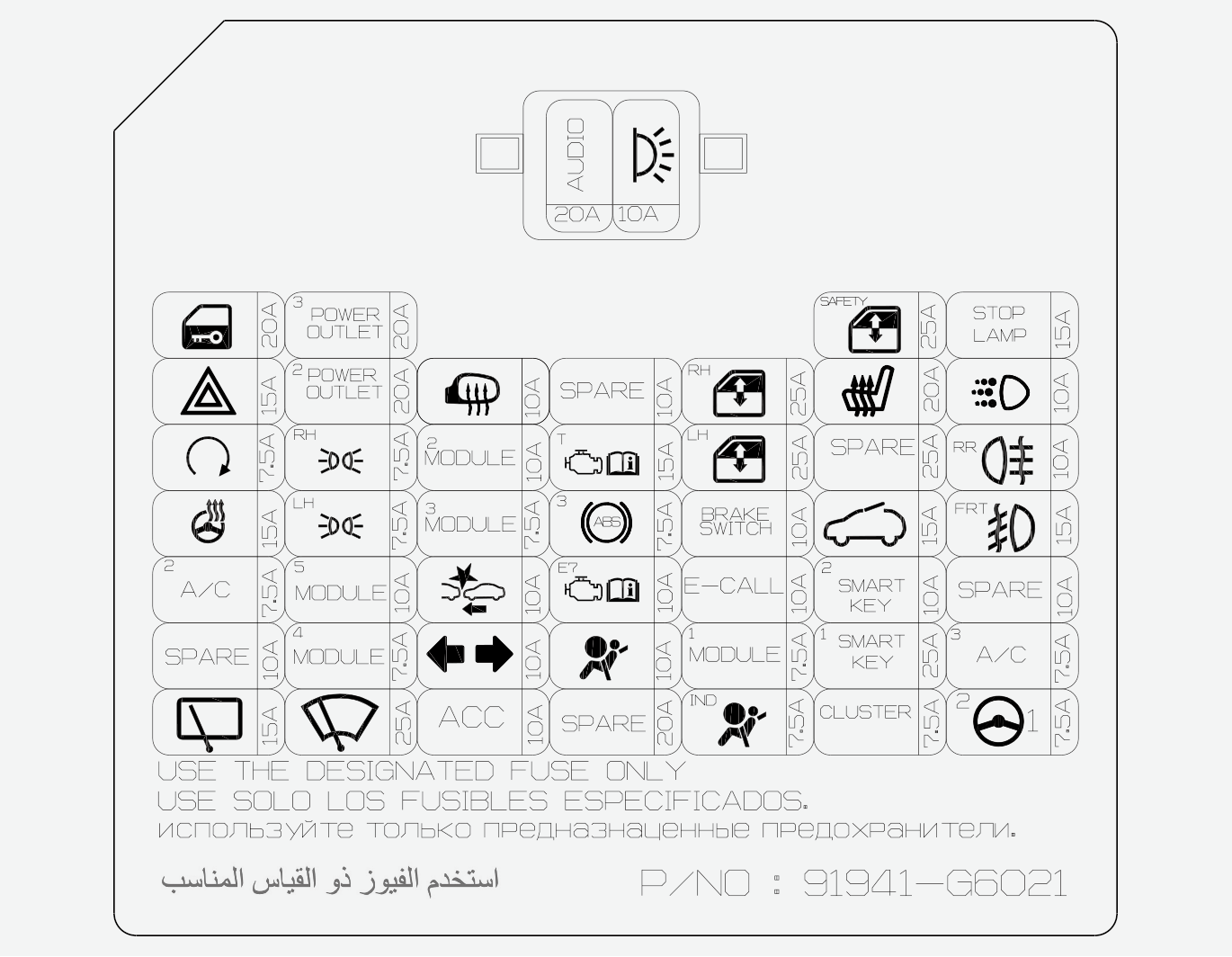

Sikringspanel på førersiden
|
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|
|
|
20A |
Audio, hovedenhet for audio/video og navigasjon, lav DC/DC-omformer |
|
|
10A |
Instrumentpanel, BCM (kontrollmodul for karosseri) / SLM (modul for sikkerhetsbelte og belysning), kontrollmodul for klimaanlegg, MUT (test av flere enheter), sminkespeillys for fører, bagasjeromslys, taklys / konsollampe i taket, bryter til elektriske sidespeil, fotosensor, varsel for blindsonekollisjon |
|
|
20A |
Lås i førerdør, åpningsrelé for bakluke, dørlås-/åpningsrelé |
|
|
20A |
Strømuttak |
|
|
25A |
Vindusheismodul førersikkerhet |
|
|
15A |
SSEM (stoppsignal, elektrisk modul) |
|
|
15A |
BCM (kontrollmodul for karosseri), varselblinkbryter |
|
|
20A |
Sigarettenner |
|
|
10A |
Varmeapparat for utvendige speil, ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk), kontrollmodul for klimaanlegg |
|
|
10A |
– |
|
|
25A |
Hovedbryter for elektrisk vindu, vindusheisbryter passasjer |
|
|
20A |
Kontrollmodul fører-/passasjersete |
|
|
10A |
DRL-relé (kjørelys) |
|
|
7,5 A |
[Uten nøkkelfri adgang] clutchbryter, ECM (kontrollmodul for motor), kontrollmodul for smartnøkkel, koblingsblokk for motorrom (startrelé), sperrebryter [Med nøkkelfri adgang] relé for tyverialarm |
|
|
7,5 A |
Frontlys høyre side, kombinasjonslys bak høyre side, belysning (+), lampe til registreringsskiltlys, høyre side |
|
|
10A |
Konsollbryter, konsollmodul fører- / passasjersete, kupéspeil, aktuator for høydejustering av frontlys venstre side / høyre side, mut (multienhetstest), automatisert manuell girskiftindikator, E-call-modul, audio, audio/video- navigasjonshovedenhet, klimaanleggkontrollmodul, lavspenning DC-DC-omformer, klokkefjær |
|
|
15A |
Motorromkoblingsblokk (ryggelysbryter, vakuumpumperelé, ryggelysrelé), bremselysbryter, vakuumtrykkbryter, hastighetssensor, koblingssensor, sperrebryter, automatisert manuell girskift, kontrollmodul for automatisert manuell girkasse |
|
|
25A |
Hovedbryter for elektrisk vindu, vindusheisbryter passasjer |
|
|
25A |
– |
|
|
10A |
Tåkelys bak, instrumentpanel |
|
|
15A |
Klokkefjær (oppvarmet ratt) |
|
|
7,5 A |
Frontlys venstre side, kombinasjonslys bak venstre side, registreringsskiltlys venstre side |
|
|
7,5 A |
BCM (karosserikontrollmodul), bryter for kollisjonspute, varsel for blindsonekollisjon |
|
|
7,5 A |
Kontrollmodul for ABS (blokkeringsfrie bremser) / ESC (elektronisk stabilitetskontroll), diagnose |
|
|
10A |
Bremselysbryter, kontrollmodul for smartnøkkel |
|
|
15A |
Soltakmotor |
|
|
15A |
Tåkelys foran, instrumentpanel |
|
|
7,5 A |
Kontrollmodul for klimaanlegg, bryter for dobbelt trykk, koblingsblokk for motorrom (vifterelé) |
|
|
10A |
Koblingsblokk for motorrom (frontlysrelé (lav), frontlysrelé (høy)), dysevarmer, kontrollmodul fører-/passasjersete |
|
|
10A |
Kontrollmodul for AEB (autonomt nødbremsesystem), frontkameramodul |
|
|
10A |
PCM (kontrollmodul for drivverk) / ECM (kontrollmodul for motor), kontrollmodul for smartnøkkel / startsperremodul |
|
E-CALL |
10A |
Nødanropsmodul |
|
|
10A |
Startsperremodul |
|
|
10A |
– |
|
|
10A |
- |
|
|
7,5 A |
BCM (kontrollmodul for karosseri) / SLM (modul for sikkerhetsbelte og belysning), kontrollmodul for smartnøkkel |
|
|
10A |
Varselblinkbryter |
|
|
10A |
ACU (kontrollmodul for kollisjonspute) |
|
|
7,5 A |
BCM (kontrollmodul for karosseri) / SLM (modul for sikkerhetsbelte og belysning) |
|
|
25A |
Smartnøkkel-styringsmodul |
|
|
7,5 A |
Kontrollmodul for klimaanlegg |
|
|
15A |
Multifunksjonsbryter (visker) |
|
|
25A |
Multifunksjonsbryter (visker), motor til frontvisker |
|
|
10A |
BCM (kontrollmodul for karosseri) / SLM (modul for sikkerhetsbelte og belysning), MTS (Mozen Telematics System) E-Call-modul, Audio, lav DC-DC-omformer, hovedenhet for audio/video og navigasjon, kontrollmodul for smartnøkkel, bryter for elektriske sidespeil, strømuttaksrelé |
|
|
20A |
– |
|
|
7,5 A |
Instrumentpanel, styringsmodul for klimaanlegg |
|
|
7,5 A |
Instrumentpanel |
|
|
7,5 A |
MDPS (motordrevet servostyring)-enhet |

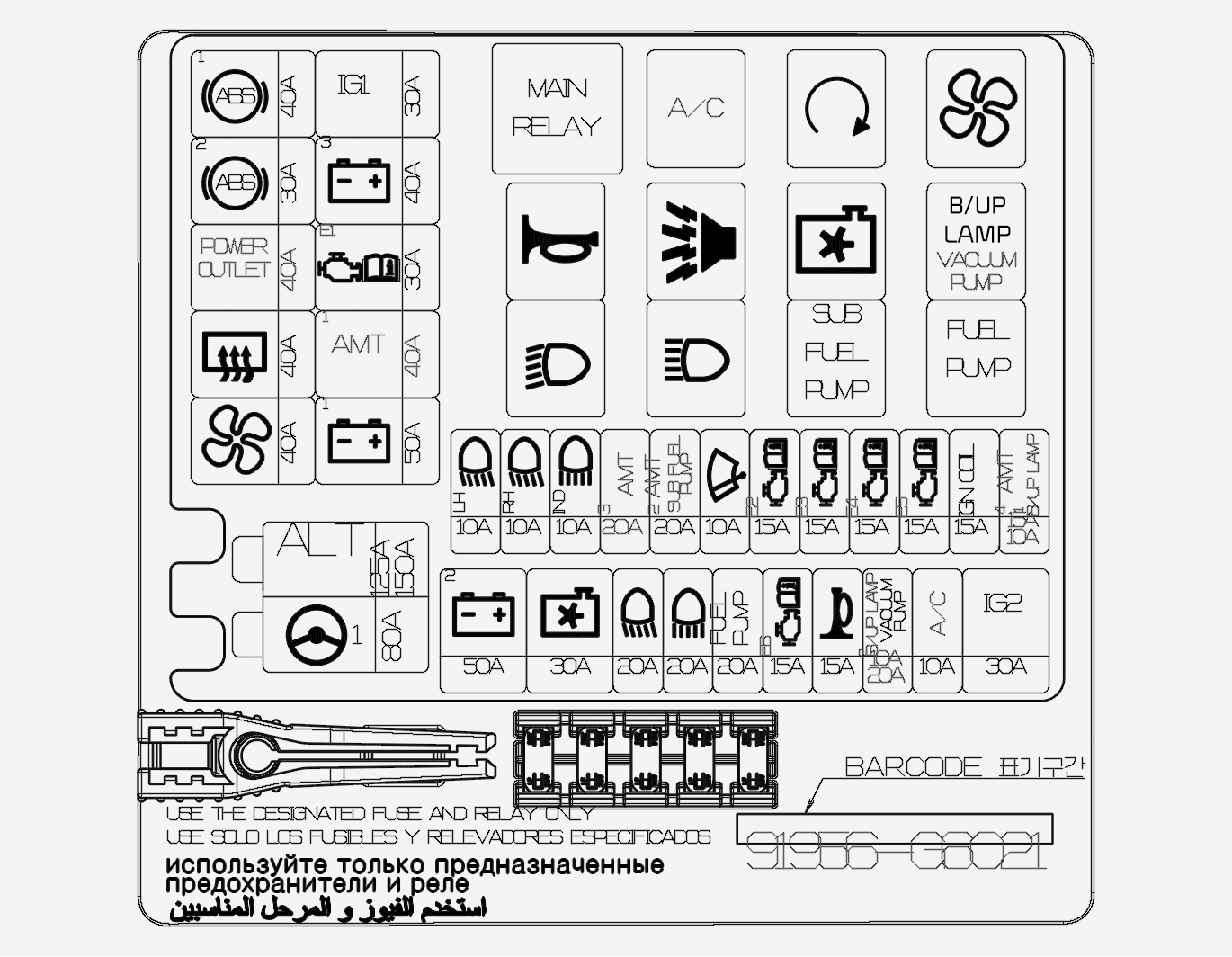

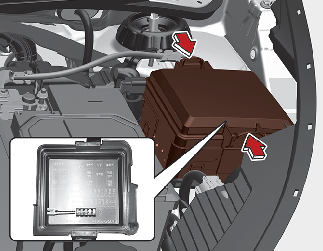

Sikringspanel i motorrommet
|
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|
|
|
125 A (uten ISG) 150 A (med ISG) |
Sikring (ABS1, ABS2, DUGGFJERNING BAK, STRØMUTTAK, VIFTE), vekselstrømsgenerator |
|
|
80A |
MDPS-modul (motordreven servostyring) |
|
|
40A |
Kontrollmodul for ABS (blokkeringsfrie bremser) / ESC (elektronisk stabilitetskontroll), multifunksjonell diagnosekontakt |
|
|
30A |
[Med smartnøkkel] PDM-reléboks (IG1-relé, ACC-relé) [Uten smartnøkkel] tenningsbryter |
|
|
30A |
Kontrollmodul for ABS (blokkeringsfrie bremser) / ESC (elektronisk stabilitetskontroll) |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for baklys), sikring for koblingsblokk for instrumentpanel (dørlås, varselblink) |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for strømuttak) |
|
|
30A |
[Smartstream G1.0, G1.2] hovedrelé (SIKRING - ECU2, ECU3) |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for duggfjerning bak) |
|
|
40A |
SIKRING (AMT2, AMT3, AMT4) |
|
|
40A |
Vifterelé |
|
|
50A |
Koblingsblokk for instrumentpanel (relé for elektrisk vindu), sikring for koblingsblokk for instrumentpanel (soltak, setevarmer, smartnøkkel 1, smartnøkkel 2, bremsebryter, elektrisk sikkerhetsvindu, E-CALL) |
|
|
10A |
Frontlys venstre side, instrumentpanel |
|
|
10A |
Frontlys høyre side |
|
|
10A |
Instrumentpanel |
|
|
20A |
Styremodul, automatisert manuell girkasse |
|
|
20A |
Styremodul, automatisert manuell girkasse |
|
|
10A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
15A |
[Smartstream G1.0, G1.2]ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
15A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) [(bensin)1.0 MPI, 1.2 MPI] Klimaanleggets kompressorrelé, kjøleviftereleets oljestyringsventil IN/EX (M/T), magnetventilen til rensekontroll (M/T) kjølevæskestoppventil (A/T) |
|
|
15A |
Beholder lukkeventil, hjulsensor høyre håndtaksside Oksygensensor opp/ned [(bensin) 1,0 MPI, 1,2 MPI] Stoppventil for kjølevæske(M/T)[Smartstream G1.0, G1.2] ECM (motorkontrollmodul) / PCM (kontrollmodul for drivverk) magnetventil for rensekontroll, magnetventil for variabelt inntak, resirkulasjonsventil, oljestyringsventil IN/EX klimaanleggrelé, kjølevifterelé, variabel oljepumpe |
|
|
15A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk), relé for ekstra drivstoffpumpe, injektor #1/#2/#3/#4 [(Bensinmotor) 1,0 MPI, 1,2 MPI]Oljekontrollventil IN/EX(A/T), spylekontrollmagnetventil(A/T) |
|
|
15A |
Tennspole #1/#2/#3/#4 Kondensator [(bensin) 1,2 MPI] |
|
|
15A (med AMT) |
Styremodul, automatisert manuell girkasse |
|
|
10A (uten AMT) |
Ryggelysbryter, instrumentpanel, Bilstereo/navigasjonsenhet, ryggelys, kupéspeil |
|
|
50A |
Sikring for koblingsblokk for instrumentpanel (tåkelys foran, tåkelys bak, Audio, taklys, kjørelys, bremselys) |
|
|
30A |
Kjølevifterelé |
|
|
20A |
Frontlysrelé (lav) |
|
|
20A |
Frontlysrelé (høy) |
|
|
20A |
Drivstoffpumperelé |
|
|
15A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
15A |
Hornrelé, hornrelé for tyverialarm |
|
|
10A (med AMT) |
Ryggelysrelé |
|
|
20 A (med automatgirkasse) |
Vakuumpumperelé |
|
|
10A |
Relé for klimaanlegg |
|
|
30A |
Startrelé, PDM-reléboks (IG2-relé), tenningsbryter |
|
Symbol |
Relé-navn |
Type |
|---|---|---|
|
|
Hovedrelé |
MINI |
|
|
Relé for klimaanlegg |
MICRO |
|
|
Startrelé |
HØY STRØMSTYRKE MIKRO |
|
|
Vifterelé |
HØY STRØMSTYRKE MIKRO |
|
|
Hornrelé |
MICRO |
|
|
Tyverialarm-relé |
MICRO |
|
|
Kjølevifterelé |
HØY STRØMSTYRKE MIKRO |
|
|
AMT ryggelysrelé (med AMT) |
MICRO |
|
|
Vakuumpumperelé (med automatgirkasse) |
MICRO |
|
|
Frontlysrelé (lav) |
HØY STRØMSTYRKE MIKRO |
|
|
Frontlysrelé (høy) |
MICRO |
|
|
Drivstoffpumperelé |
MICRO |
|
Symbol |
Sikringens kapasitet |
Beskyttet krets |
|---|---|---|
|
|
125A |
Sikring (ABS1, ABS2, DUGGFJERNING BAK, STRØMUTTAK, VIFTE), vekselstrømsgenerator |
|
|
80A |
MDPS-modul (motordreven servostyring) |
|
|
40A |
Kontrollmodul for ABS (blokkeringsfrie bremser) / ESC (elektronisk stabilitetskontroll), multifunksjonell diagnosekontakt |
|
|
30A |
[Med smartnøkkel] PDM-reléboks (IG1-relé, ACC-relé) [Uten smartnøkkel] tenningsbryter |
|
|
30A |
Kontrollmodul for ABS (blokkeringsfrie bremser) / ESC (elektronisk stabilitetskontroll) |
|
|
40A |
SIKRING (EKSTRA DRIVSTOFFPUMPE), koblingsblokk for instrumentpanel (relé for baklys), sikring for koblingsblokk for instrumentpanel (dørlås, varselblink) |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for strømuttak) |
|
|
30A |
Hovedrelé |
|
|
40A |
Koblingsblokk for instrumentpanel (relé for duggfjerning bak) |
|
|
40A |
Vifterelé |
|
|
50A |
Koblingsblokk for instrumentpanel (relé for elektrisk vindu), sikring for koblingsblokk for instrumentpanel (soltak, setevarmer, smartnøkkel 1, smartnøkkel 2, bremsebryter, elektrisk sikkerhetsvindu) |
|
|
10A |
Frontlys venstre side, instrumentpanel |
|
|
10A |
Frontlys høyre side |
|
|
10A |
Instrumentpanel |
|
|
20A |
Relé for ekstra drivstoffpumpe |
|
|
10A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
15A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) [M/T] magnetventil til rensekontroll, oljestyringsventil (IN), oksygensensor opp/ned, relé for klimaanlegg, drivstoffpumperelé, kamakselposisjonssensor IN [A/T] kjølevifterelé. |
|
|
15A |
[M/T] Kjølevifte relé[A/T] spylekontroll magnetventil, oljekontrollventil IN, oksygensensor opp/ned, klimaanleggrelé, drivstoffpumperelé, kamakselposisjonssensor IN |
|
|
15A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk), injektor #1/#2/#3, relé for ekstra drivstoffpumpe |
|
|
15A |
Tenningsspole #1/#2/#3, kondensator |
|
|
10A |
Ryggelysbryter, instrumentpanel, Bilstereo/navigasjonsenhet, ryggelys, kupéspeil |
|
|
50A |
Sikring for koblingsblokk for instrumentpanel (tåkelys foran, tåkelys bak, Audio, taklys, kjørelys, bremselys) |
|
|
30A |
Kjølevifterelé |
|
|
20A |
Frontlysrelé (lav) |
|
|
20A |
Frontlysrelé (høy) |
|
|
20A |
Drivstoffpumperelé |
|
|
15A |
ECM (kontrollmodul for motor) / PCM (kontrollmodul for drivverk) |
|
|
15A |
Hornrelé, hornrelé for tyverialarm |
|
|
10A |
Relé for klimaanlegg |
|
|
30A |
Startrelé, PDM-reléboks (IG2-relé), tenningsbryter |
|
Symbol |
Relé-navn |
Type |
|---|---|---|
|
|
Hovedrelé |
MINI |
|
|
Relé for klimaanlegg |
MICRO |
|
|
Startrelé |
HØY STRØMSTYRKE MIKRO |
|
|
Vifterelé |
HØY STRØMSTYRKE MIKRO |
|
|
Hornrelé |
MICRO |
|
|
Tyverialarm-relé |
MICRO |
|
|
Kjølevifterelé |
HØY STRØMSTYRKE MIKRO |
|
|
Frontlysrelé (lav) |
HØY STRØMSTYRKE MIKRO |
|
|
Frontlysrelé (høy) |
MICRO |
|
|
Relé for ekstra drivstoffpumpe |
MICRO |
|
|
Drivstoffpumperelé |
MICRO |
