Tip A

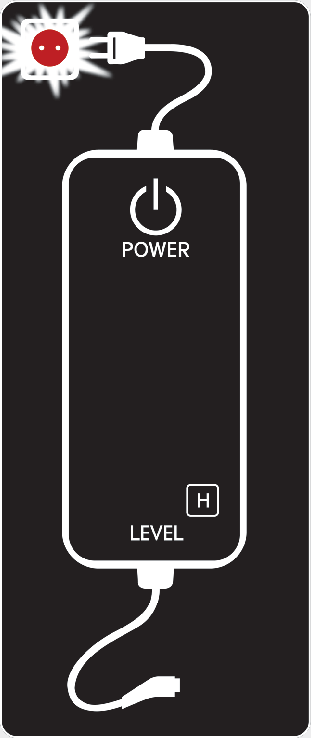

Tip B

Încărcătorul lent poate fi utilizat dacă încărcătorul c.a. nu este disponibil.

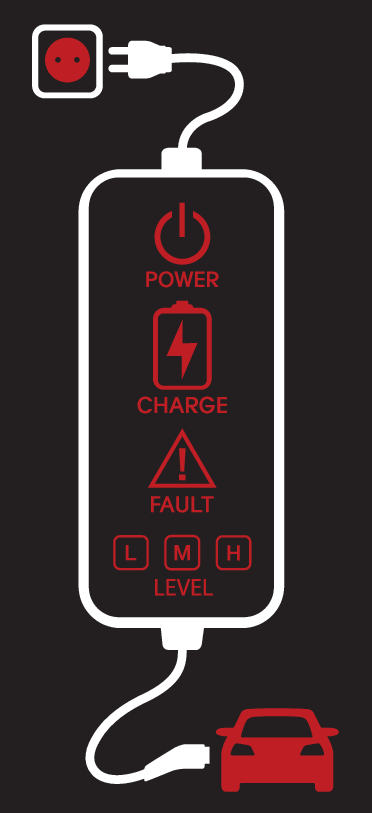

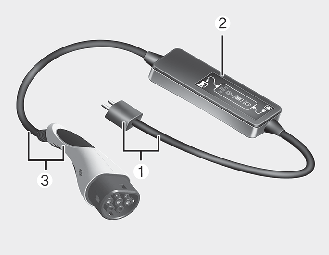

1. Mufă și cablu

2. Cutie de comandă (ICCB)

3. Conector/cablu de încărcare

1. Decuplați toate comutatoarele, poziționați discul selector la P (Parcare) și opriți vehiculul.

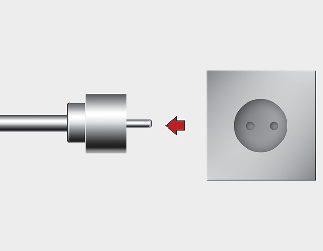

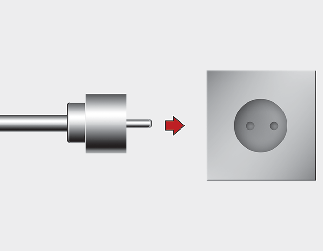

2. Conectați ștecărul la o priză electrică de uz casnic.

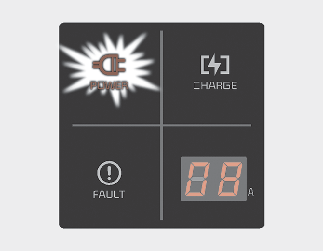

3. Asigurați-vă că indicatorul conexiunii de alimentare (verde) se aprinde în cutia de comandă.



4. Apăsați pedala de frână și cuplați frâna de parcare.

5. Deschideți ușa prizei de încărcare apăsând marginea din centru-spate a ușii prizei de încărcare.



6. Ștergeți praful de pe conectorul de încărcare și priza de încărcare.

7. Apucați mânerul conectorului de încărcare.

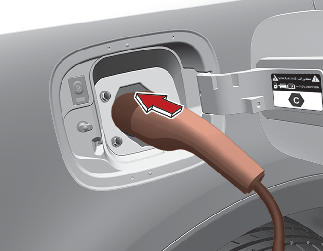

   Conexiune vehicul



   Apoi, introduceți-l în priza de încărcare, până când auziți un sunet de clic. Dacă nu este complet conectat, conexiunea incorectă dintre conectorul de încărcare și bornele de încărcare reprezintă un potențial pericol de incendiu.

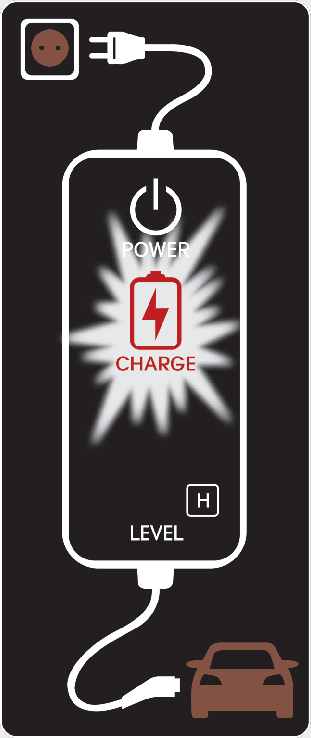

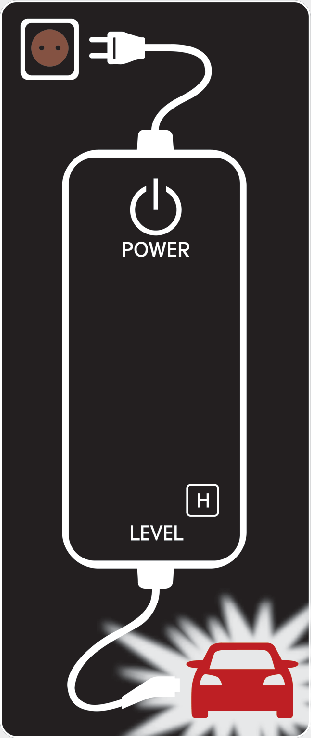

8. Încărcarea pornește automat și indicatorul luminos de încărcare clipește.



9. Verificați dacă indicatorul de conectare a cablului de încărcare al bateriei de înaltă tensiune din tabloul de bord este aprins.



   Încărcarea nu are loc când indicatorul este stins. În cazul în care conectorul de încărcare nu este conectat corespunzător, reconectați cablul de încărcare pentru a încărca.



   NOTĂ

   • Încărcarea se desfășoară numai cu discul selector în poziția P (Parcare). Încărcarea bateriei este posibilă cu butonul ENGINE START/STOP în poziția ACC. Cu toate acestea, poate descărca bateria de 12 V. Astfel, dacă este posibil, încărcați bateria cu butonul ENGINE START/STOP în poziția OFF.

   • Mutarea discului selector din poziția (Parcare) la R (Înapoi)/N (Neutru)/D (Deplasare) oprește procesul de încărcare. Pentru a reporni procesul de încărcare, poziționați discul selector la P (Parcare), apăsați butonul ENGINE START/STOP în poziția OFF și deconectați cablul de încărcare. Apoi, conectați cablul de încărcare și reporniți procesul de încărcare.

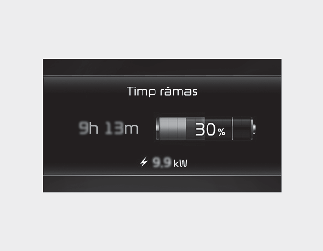

10. După ce încărcarea a început, timpul estimat de încărcare este afișat pe panoul de instrumente timp de aproximativ 1 minut. De asemenea, este afișat atunci când ușa șoferului este deschisă și încărcarea este în curs. Atunci când este setată încărcarea programată, timpul estimat de încărcare este afișat ca “--".



1. Decuplați toate comutatoarele, poziționați discul selector la P (Parcare) și opriți vehiculul.

2. Conectați ștecărul la o priză electrică de uz casnic.



3. Verificați dacă lampa de alimentare (verde) luminează pe cutia de comandă.



4. Apăsați pedala de frână și cuplați frâna de parcare.

5. Deschideți ușa prizei de încărcare apăsând marginea din centru-spate a ușii prizei de încărcare.



6. Ștergeți praful de pe conectorul de încărcare și priza de încărcare.

7. Apucați mânerul conectorului de încărcare.




   Apoi, introduceți-l în priza de încărcare, până când auziți un sunet de clic. Dacă nu este complet conectat, conexiunea incorectă dintre conectorul de încărcare și bornele de încărcare reprezintă un potențial pericol de incendiu.

8. Încărcarea pornește automat (lampa de încărcare se aprinde).



9. Verificați dacă indicatorul de conectare a cablului de încărcare al bateriei de înaltă tensiune din tabloul de bord este aprins.



   Încărcarea nu are loc când indicatorul este stins. În cazul în care conectorul de încărcare nu este conectat corespunzător, reconectați cablul de încărcare pentru a încărca.



   NOTĂ

   • Încărcarea se desfășoară numai cu discul selector în poziția P (Parcare). Încărcarea bateriei este posibilă cu butonul ENGINE START/STOP în poziția ACC. Cu toate acestea, poate descărca bateria de 12 V. Astfel, dacă este posibil, încărcați bateria cu butonul ENGINE START/STOP în poziția OFF.

   • Mutarea discului selector din poziția (Parcare) la R (Înapoi)/N (Neutru)/D (Deplasare) oprește procesul de încărcare. Pentru a reporni procesul de încărcare, poziționați discul selector la P (Parcare), apăsați butonul ENGINE START/STOP în poziția OFF și deconectați cablul de încărcare. Apoi, conectați cablul de încărcare și reporniți procesul de încărcare.

10. După ce încărcarea a început, timpul estimat de încărcare este afișat pe panoul de instrumente timp de aproximativ 1 minut. De asemenea, este afișat atunci când ușa șoferului este deschisă și încărcarea este în curs. Atunci când este setată încărcarea programată, timpul estimat de încărcare este afișat ca “--".

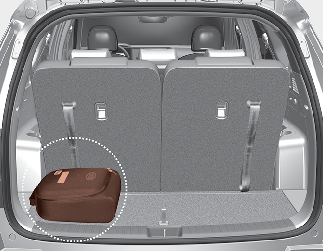

Vă recomandăm introducerea cablului încărcătorului lent într-o cutie de depozitare după utilizare.

1. Înainte de a deconecta conectorul de încărcare, asigurați-vă că ușile sunt deblocate. Atunci când ușa este blocată, sistemul de blocare a conectorului de încărcare nu va permite deconectarea. Pentru a preveni furtul cablului de încărcare, conectorul de încărcare nu poate fi deconectat de la priză atunci când ușile sunt blocate. Cu toate acestea, dacă vehiculul este în modul AUTO al conectorului de încărcare, conectorul de încărcare se deblochează automat de la priză atunci când încărcarea este finalizată.



   NOTĂ

   Pentru a deconecta conectorul de încărcare, deblocați ușile pentru a debloca sistemul de blocare a conectorului de încărcare. În caz contrar, conectorul de încărcare și priza de încărcare a vehiculului pot fi avariate.

2. Apucați mânerul conectorului de încărcare și trageți-l afară.



3. Asigurați-vă că închideți bine ușa de încărcare.

4. Deconectați ștecherul la priza electrică de uz casnic. Nu trageți cablul atunci când deconectați ștecherul.



5. Închideți capacul de protecție al conectorului de încărcare, astfel încât substanțele străine să nu ajungă la borne.

6. Puneți cablul de încărcare în interiorul compartimentului pentru cablu, pentru a-l proteja.

• Utilizați cablul de încărcare portabil certificat de Kia.

• Nu încercați să reparați, să dezasamblați sau să modificați cablul portabil de încărcare.

• Nu utilizați un prelungitor sau un adaptor.

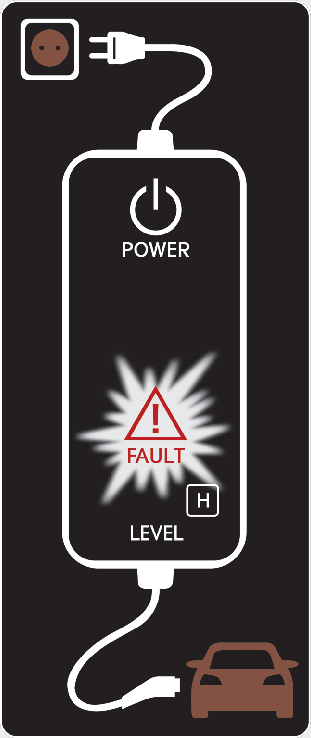

• Opriți folosirea imediat dacă apare lumina de avertizare avarie.

• Nu atingeți ștecherul și conectorul de încărcare cu mâinile ude.

• Nu atingeți partea terminală a conectorului de încărcare CA și priza de încărcare CA de pe vehicul.

• Nu conectați conectorul de încărcare la o tensiune care nu respectă reglementările.

• Nu utilizați cablul de încărcare portabil dacă este uzat, expus sau dacă acesta prezintă și cea mai mică urmă de deteriorare.

• Dacă carcasa ICCB și conectorul de încărcare CA sunt deteriorate, crăpate sau firele sunt expuse în orice fel, nu utilizați cablul de încărcare portabil.

• Nu lăsați cablul de încărcare portabil la îndemâna copiilor.

• Țineți cutia de comandă departe de sursele de apă.

• Țineți conectorul de încărcare c.a. sau borna ștecherului departe de substanțele străine.

• Nu călcați pe cablu sau fir. Nu trageți cablul sau firul și nu îl răsuciți sau îndoiți.

• Nu încărcați vehiculul când fulgeră.

• Nu scăpați cutia de comandă și nu așezați obiecte grele pe aceasta.

• Nu așezați niciun obiect care poate genera temperaturi ridicate în apropierea încărcătorului, în timp ce se încarcă.

• Încărcarea cu priza electrică uzată sau deteriorată vă poate expune riscului de electrocutare. Dacă aveți îndoieli cu privire la starea prizei electrice de uz casnic, solicitați unui electrician autorizat să o verifice.

• Opriți imediat utilizarea cablului de încărcare portabil în cazul în care priza electrică de uz casnic sau orice componente sunt supraîncălzite sau observați mirosuri de ars.

Atunci când nu puteți încărca bateria de înaltă tensiune după ce conectați încărcătorul, verificați următoarele:

1. Verificați setările de încărcare pentru vehicul.

   (de ex., când este setată încărcarea programată, încărcarea nu este inițiată imediat când încărcătorul c.a. sau încărcătorul portabil este conectat.)

2. Verificați starea de funcționare a încărcătorului c.a. și a încărcătorului portabil.

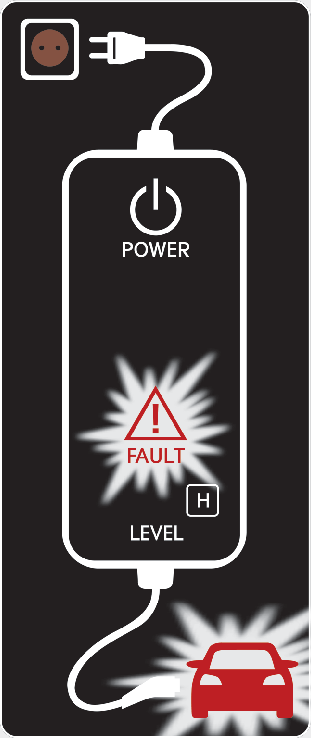

   (Starea încărcătorului portabil)

   * Metoda efectivă pentru indicarea stării de încărcare poate varia în funcție de producătorul încărcătorului.

3. Atunci când vehiculul nu este încarcă și apare un mesaj de avertizare pe panoul de instrumente, verificați mesajul corespunzător.

4. Dacă vehiculul se încarcă corect când este încărcat cu alt încărcător care funcționează normal, contactați producătorul încărcătorului.

5. Dacă vehiculul nu se încarcă când este încărcat cu alt încărcător care funcționează normal, vă recomandăm să contactați dealerul/partenerul de service Kia autorizat pentru inspecție.
