Calefacción y aire acondicionado
Para mejorar la efectividad de la calefacción y la refrigeración.
-
Calefacción:
-
Refrigeración:
Si desea el aire acondicionado, encienda el sistema del aire acondicionado.
Selección de modo

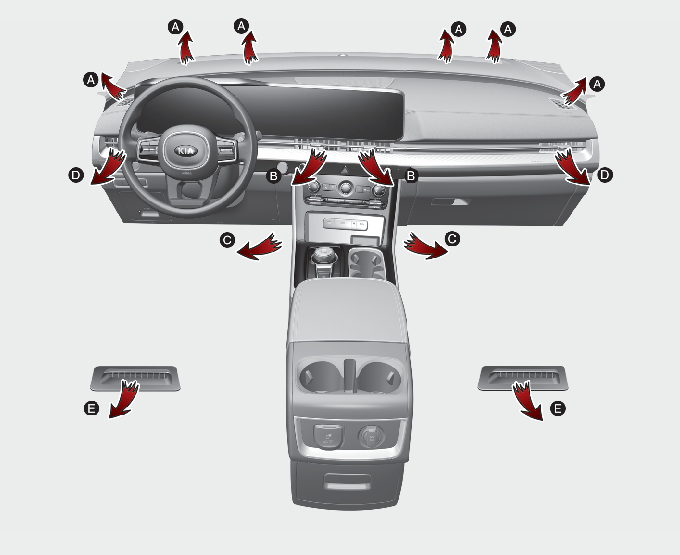

Puede dirigir el aire hacia el suelo, las salidas del salpicadero o hacia el parabrisas. Se utilizan cinco símbolos para representar las posiciones de salida del aire: cara, dos niveles, suelo, suelo-desempañador y desempañador de aire.
Nivel de la cara (B, D)
El caudal de aire se dirige hacia la parte superior del cuerpo y la cara. Además, es posible controlar cada salida para dirigir el aire expulsado desde la salida.
Dos niveles (B, D, C, E)
El flujo de aire se dirige hacia la cara y el suelo.
Nivel del suelo (A, C, D, E)
La mayor parte del aire se dirige hacia el suelo y una cantidad menor se dirige hacia el parabrisas, los desescarchadores de las ventanillas laterales y las salidas de aire laterales.
Suelo y deshielo (A, C, D, E)
Mientras la mayor parte del aire se dirige hacia el suelo y hacia el parabrisas, una cantidad menor se dirige hacia los desescarchadores de las ventanillas laterales y las salidas de aire laterales.
Nivel de desescarchado (A, D)
Mientras la mayor parte del aire se dirige hacia el parabrisas, una cantidad menor se dirige hacia los desescarchadores de las ventanillas laterales y las salidas de aire laterales.

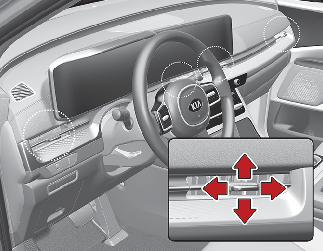

Difusores en el panel de instrumentos
Puede ajustar la dirección del aire que fluye desde estos difusores empleando la palanca de control de ventilación, tal y como se indica.

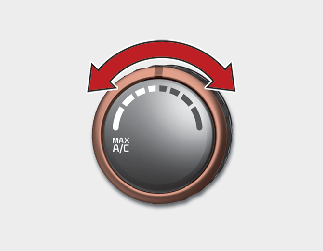

Control de temperatura
Para cambiar la temperatura del aire en el compartimento de los pasajeros, gire el mando a la derecha para calentar el aire y hacia la izquierda para enfriarlo.

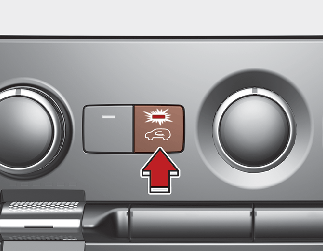

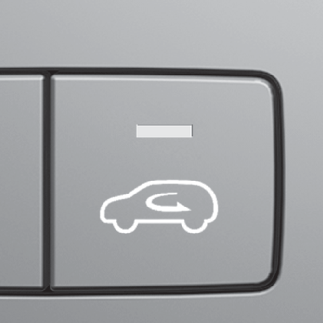

Control de la admisión de aire
Para cambiar la posición de control de la admisión de aire.
-
Presione el botón de control que desee.

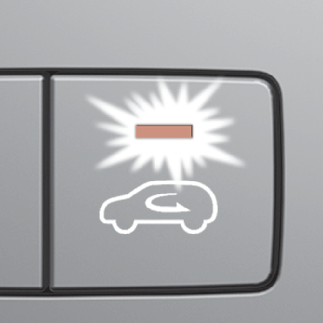

Con la posición de aire recirculado seleccionada, el aire del compartimento del acompañante se extraerá a través del sistema de calefacción y se calentará o se enfriará de acuerdo con la función seleccionada.
|

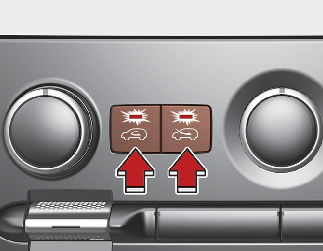

Tipo A
 |
Tipo B
 |
El testigo indicador del botón se apaga cuando se selecciona la posición de aire (fresco) exterior.
Con la posición de aire (fresco) exterior seleccionada, el aire exterior que entra en el vehículo se calienta o se enfría según la función seleccionada.
El funcionamiento prolongado del calefactor en la posición de aire recirculado (sin el aire acondicionado seleccionado) puede provocar que el parabrisas y las ventanillas laterales se empañen y que el aire que circula en el compartimento del acompañante se vicie.
Además, el uso prolongado del aire acondicionado con la posición del aire recirculado seleccionada podría hacer que el aire se vuelva muy seco en el compartimento de pasajeros.
-
El uso continuo del climatizador en la posición de aire recirculado podría aumentar la humedad dentro del vehículo, que a la vez empañaría los cristales y reduciría la visibilidad.
-
No duerma dentro del vehículo con el aire acondicionado o con la calefacción encendida. Podría sufrir lesiones graves o la muerte debido a un descenso del nivel de oxígeno y/o de la temperatura corporal.
-
El uso continuo del climatizador en la posición de aire recirculado podría provocar somnolencia o sopor, y por tanto pérdida del control del vehículo. Ajuste el control de la admisión de aire a la posición de aire (fresco) exterior tanto como sea posible mientras conduce.

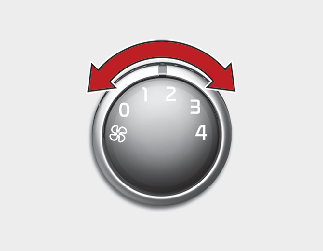

Control de la velocidad del ventilador
El botón ENGINE START/STOP (inicio/parada del motor) debe estar en la posición ON (activado) para el funcionamiento del ventilador.
-
Para cambiar la velocidad del ventilador:
-
Gire el mando a la derecha para un velocidad mayor y hacia la izquierda para una velocidad menor.
-
Gire el mando de control de la velocidad del ventilador a la posición "0".
Parar apagar los ventiladores:

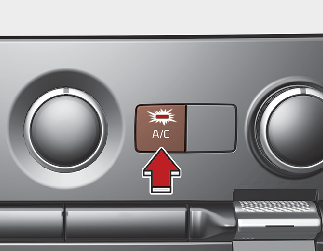

Aire acondicionado (A/C)
-
Pulse el botón A/C para encender el sistema de aire acondicionado (se iluminará un testigo indicador).
-
Pulse el botón otra vez para apagar el sistema de aire acondicionado.
Control del climatizador trasero
Desde el asiento delantero
-
Ajuste el botón de selección de control del climatizador trasero (REAR ON) en el panel de control del climatizador delantero en la posición ON.
-
Ajuste el mando de control de la velocidad del ventilador delantero a la posición deseada en el panel de control del climatizador delantero.
-
Ajuste el mando de control de la velocidad de temperatura trasera en el panel de control del climatizador delantero a la posición deseada.
Desde el asiento trasero
-
Ajuste el botón de selección de control del climatizador trasero (REAR ON) en el panel de control del climatizador delantero en la posición ON.
-
Ajuste el botón de selección de control del climatizador trasero (REAR LOCK) en el panel de control del climatizador delantero en la posición OFF.
-
Ajuste el botón de control de la velocidad del ventilador trasero a la posición deseada en el panel de control del climatizador trasero.

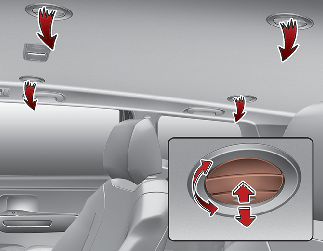

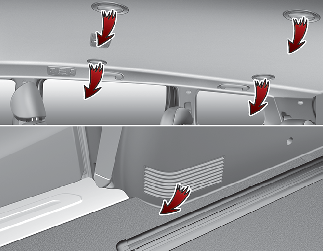

Selección del modo trasero
-
El control del climatizador delantero es MAX A/C,
: el aire trasero sale de los difusores superiores situados en el techo trasero.
-
El control de climatizador delantero es
: el aire trasero sale de los difusores superiores situados en el techo trasero y de los difusores inferiores situados en
el revestimiento trasero derecho juntos.
-
El control de climatizador delantero es
,
: el aire trasero sale de los difusores inferiores situados en el revestimiento trasero derecho.
Cuando el botón de selección de control del climatizador trasero (REAR ON) en el panel de control del climatizador delantero está en la posición ON y el botón de selección de control de climatización trasero (REAR LOCK) en el panel de control de climatización delantero se coloca en la posición OFF y el modo trasero se selecciona pulsando el botón de selección del modo trasero en el panel de control trasero de la siguiente forma:
-
: el aire trasero sale de los difusores superiores en el techo trasero.
-
: el aire trasero sale de los difusores superiores del techo trasero y de los difusores inferiores del revestimiento trasero.
-
: el aire trasero sale de los difusores inferiores del revestimiento trasero derecho.
Control de la temperatura trasera
Ajuste el botón de selección de control del climatizador trasero (REAR ON) (si está equipado) a la posición ON y gire el mando de control de temperatura trasera (REAR TEMP) en el panel de control del climatizador delantero a la posición deseada. Para cambiar la temperatura del aire en la parte trasera, coloque el interruptor en la posición superior para aire cálido y caliente y en la posición inferior para aire frío.
Ajuste el mando de control del climatizador trasero (REAR ON) a la posición ON en el panel de control del climatizador delantero
y gire el mando de control de la velocidad del ventilador trasero (REAR LOCK) a la posición OFF en el panel de control delantero.

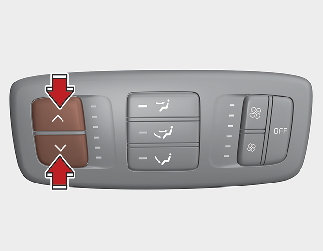

Para cambiar la temperatura del aire trasero, pulse el botón (
) para obtener aire más cálido o el botón (
) para más frío.
Control de velocidad del ventilador trasero

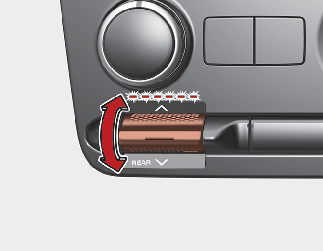

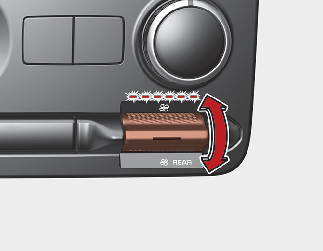

Ajuste el botón de selección de control del climatizador trasero (REAR ON) a la posición ON y gire el interruptor de control de la velocidad del ventilador trasero (REAR) en el panel de control del climatizador delantero a la posición que desea.
Para cambiar la velocidad de los ventiladores traseros, coloque el interruptor en la posición superior para una velocidad más rápida o en la posición inferior para una velocidad más lenta. Al colocar el interruptor en la posición 0, el ventilador trasero se apaga.

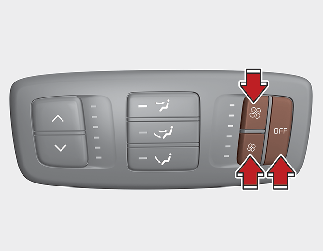

Ajuste el mando de control del climatizador trasero (REAR ON) a la posición ON en el panel de control del climatizador delantero y establezca el botón de selección de controla de climatizador trasero (REAR LOCK) a la posición OFF del panel de control de climatizador delantero y pulse el botón de control de velocidad del ventilador trasero a la posición deseada en el panel de control trasero.
Para apagar el sistema de control del climatizador trasero, pulse el botón de desactivación en el panel de control del climatizador trasero.
