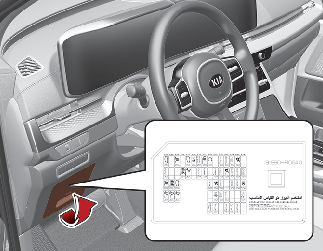

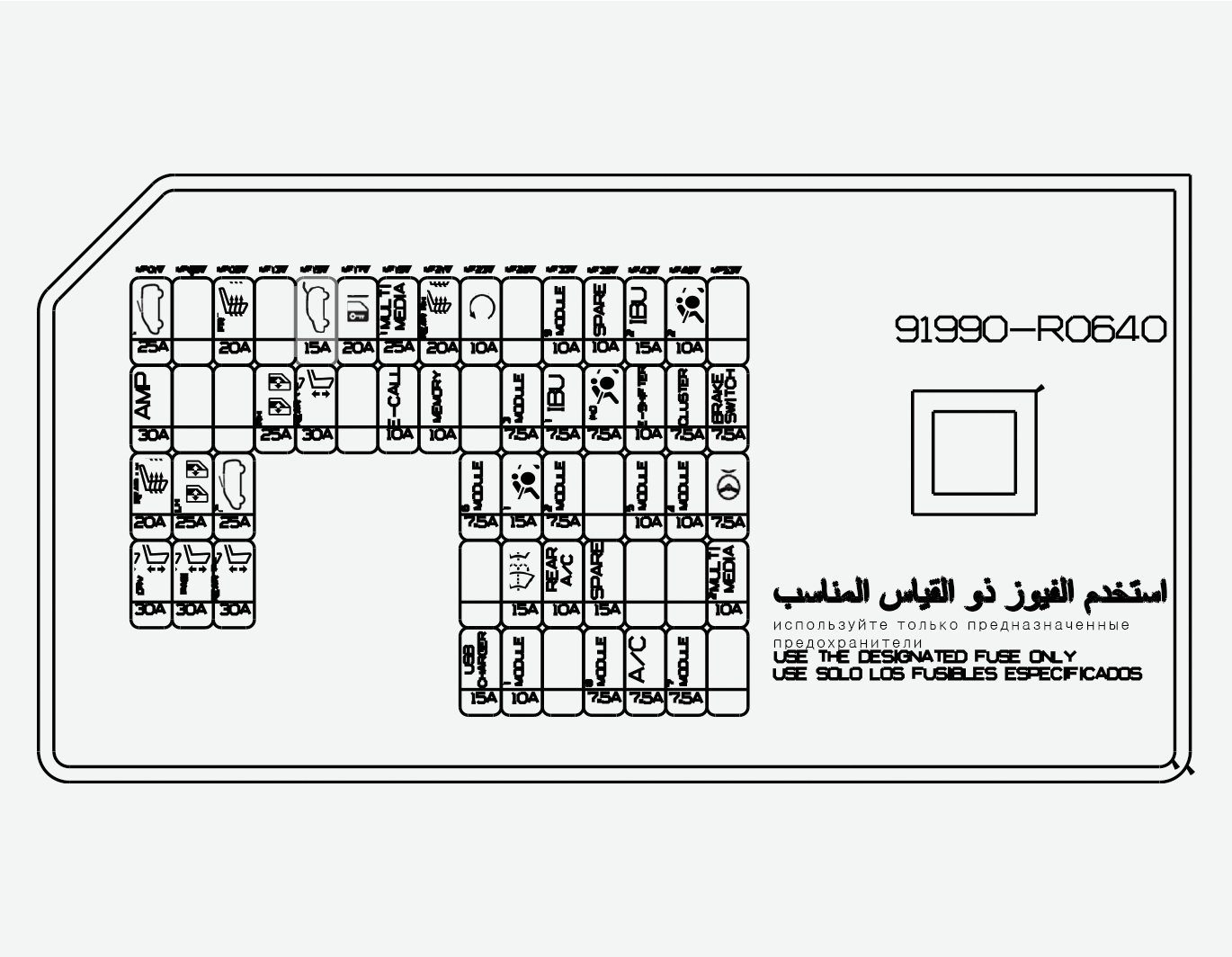

TECHO SOLAR 1

Motor del techo solar

AMP

AMP (amplificador) (BOSE)

CALEFACCIÓN DEL ASIENTO TRASERO IZQ.

Módulo de control de ventilación de aire del 2.º asiento IZQ., módulo de control de la calefacción del 2.º asiento

ASIENTO ELÉCTRICO DEL CONDUCTOR

Módulo de control IMS (sistema de memoria integrada) del conductor, interruptor del asiento eléctrico del conductor

ELEVALUNAS ELÉCTRICO DEL CONDUCTOR

Interruptor del elevalunas eléctrico trasero IZQ., módulo del elevalunas eléctrico de seguridad trasero IZQ.

[IZQ.] Módulo del elevalunas eléctrico de seguridad del conductor

[DCH.] Interruptor del elevalunas eléctrico del pasajero, módulo del elevalunas eléctrico de seguridad del pasajero

ASIENTO ELÉCTRICO DEL PASAJERO

Módulo de acceso fácil, interruptor del asiento eléctrico del pasajero

CALEFACCIÓN DE LOS ASIENTOS DELANTEROS

Módulo de control de la ventilación de aire del asiento delantero, módulo de control del calefactor del asiento delantero

TECHO SOLAR 2

Motor del techo solar trasero

ASIENTO ELÉCTRICO TRASERO DCH.

Módulo relax del 2.º asiento DCH.

ELEVALUNAS ELÉCTRICO DEL PASAJERO

Interruptor del elevalunas eléctrico trasero DCH., módulo del elevalunas eléctrico de seguridad trasero DCH.

[IZQ.] Interruptor del elevalunas eléctrico del pasajero, módulo del elevalunas eléctrico de seguridad del pasajero

[DCH.] Módulo del elevalunas eléctrico de seguridad del conductor

PORTÓN TRASERO

Relé de apertura del portón trasero

ASIENTO ELÉCTRICO TRASERO IZQ.

Módulo relax del 2.º asiento IZQ.

BLOQUEO DE PUERTAS

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas, APERTURA DE LLENADO DE COMBUSTIBLE

MULTIMEDIA 1

Audio, unidad principal de navegación y A/V, fusible - MULTIMEDIA 2

E-CALL (llamada de emergencia)

Módulo de llamada de emergencia (E-Call)

CALEFACCIÓN DE LOS ASIENTOS TRASEROS DCH.

Módulo de control de la calefacción del 2.º asiento, módulo de control de la ventilación de aire del 2.º asiento DCH.

MEMORIA

Módulo de control del A/C delantero/trasero, panel de control del A/C delantero, tablero de instrumentos, monitor multimedia del asiento trasero DCH./IZQ., espejo exterior eléctrico del conductor/pasajero, módulo de control IMS (sistema de memoria integrado) del conductor, módulo del portón trasero eléctrico, sensor de alerta de ocupante (ROA) #1/#2

START (inicio)

[Sin llave inteligente] Interruptor de encendido

MÓDULO 6

[Smartstream D2.2] Calefactor del filtro diésel

CARGADOR USB

Cargador USB del equipaje IZQ., unidad del cargador USB del equipaje, conector USB del asiento del conductor, conector USB del asiento del pasajero

MÓDULO 3

IBU (unidad de control de la carrocería integrada), unidad ADAS, cámara de aviso de salida de carril (LDW), interruptor del panel de protección, interruptor del freno de estacionamiento eléctrico, interruptor de la consola superior delantera, indicador de la palanca de cambios ATM (transmisión automática), radar trasero DCH./IZQ., módulo de control de dosificación

AIRBAG 1

Módulo de control del SRS (sistema de sujeción suplementario) (IG1), SENSOR DE DETECCIÓN DE OCUPANTES

LAVAPARABRISAS

Interruptor multifunción

MÓDULO 1

IBU (unidad de control de la carrocería integrada), audio, unidad principal de navegación y A/V, teclado, unidad ADAS, módulo de llamada de emergencia (E-Call), toma de corriente de la bandeja frontal DCH./IZQ., AMP (amplificador) (BOSE), monitor multimedia del asiento trasero DCH./IZQ.

MÓDULO 9

Conector de enlace de datos, interruptor de emergencia, módulo relax del 2.º asiento DCH./IZQ., palanca de cambios de ATM (transmisión automática), interruptor del panel de protección, interruptor del panel de protección (inferior), módulo de la puerta del conductor, manilla exterior de la puerta del conductor/pasajero, antena de la manilla exterior de la puerta del conductor/pasajero

IBU1

IBU (unidad de control de la carrocería integrada) (ENC1)

MÓDULO 2

Interruptor de la luz de freno

A/C TRASERO

Módulo de control de A/C trasero, bloque de empalmes del compartimento del motor (relé del soplador trasero)

IND. AIRBAG

Tablero de instrumentos, AIRBAG (LUZ DEL AVISADOR)

MÓDULO 8

Módulo del inversor de CA, módulo de control de ventilación de aire del 2.º asiento DCH./IZQ., inversor de CA (trasero), módulo de control de los asientos delanteros con ventilación de aire, bloque de empalmes del compartimento del motor (relé 1/2 del cristal calefactado del parabrisas), módulo de control del calentador del 2.º asiento, módulo relax del 2.º asiento DCH./IZQ.

IBU2

IBU (unidad de control de la carrocería integrada) (B+)

E-SHIFTER

[Con SBW (cambio electrónico)] Interruptor de la palanca de cambios de ATM (transmisión automática) electrónica

MÓDULO 5

Indicador de la consola superior

A/C

Módulo de control del A/C delantero, panel de control del A/C delantero, bloque de empalmes del compartimento del motor (relé del soplador delantero, relé del calentador PTC 2)

AIRBAG 2

Módulo de control SRS (B+)

TABLERO

Tablero de instrumentos (ENC1)

MÓDULO 4

Conector de enlace de datos, audio, unidad principal de navegación y A/V, teclado, faro DCH./IZQ., cargador inalámbrico, módulo de llamada de emergencia (E-Call), módulo de control del A/C delantero/trasero, interruptor de los elevalunas eléctricos traseros DCH./IZQ., panel de control del A/C delantero, interruptor de los elevalunas eléctricos de seguridad trasera DCH./IZQ., módulo de control IMS (sistema de memoria integrada) del conductor, módulo de control del calentador de los asientos delanteros, espejo electrocrómico, módulo de control de ventilación de aire de los asientos delanteros, módulo de control del calentador del 2.º asiento, módulo relax del 2.º asiento DCH./IZQ., consola superior, módulo de control de ventilación de aire del 2.º asiento DCH./IZQ.

MÓDULO 7

IBU (unidad de control de la carrocería integrada) (ENC2)

INTERRUPTOR

DEL FRENO

IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno

EPS

Unidad EPS (servodirección eléctrica)

MULTIMEDIA 2

[Sin AMP (amplificador) BOSE] Unidad principal de navegación y A/V

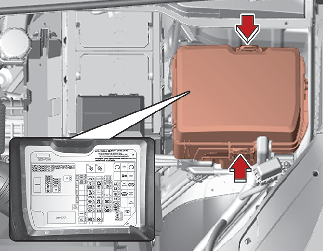

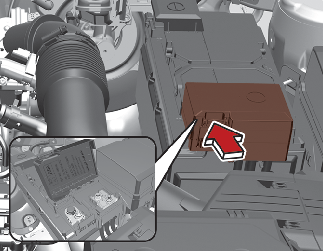

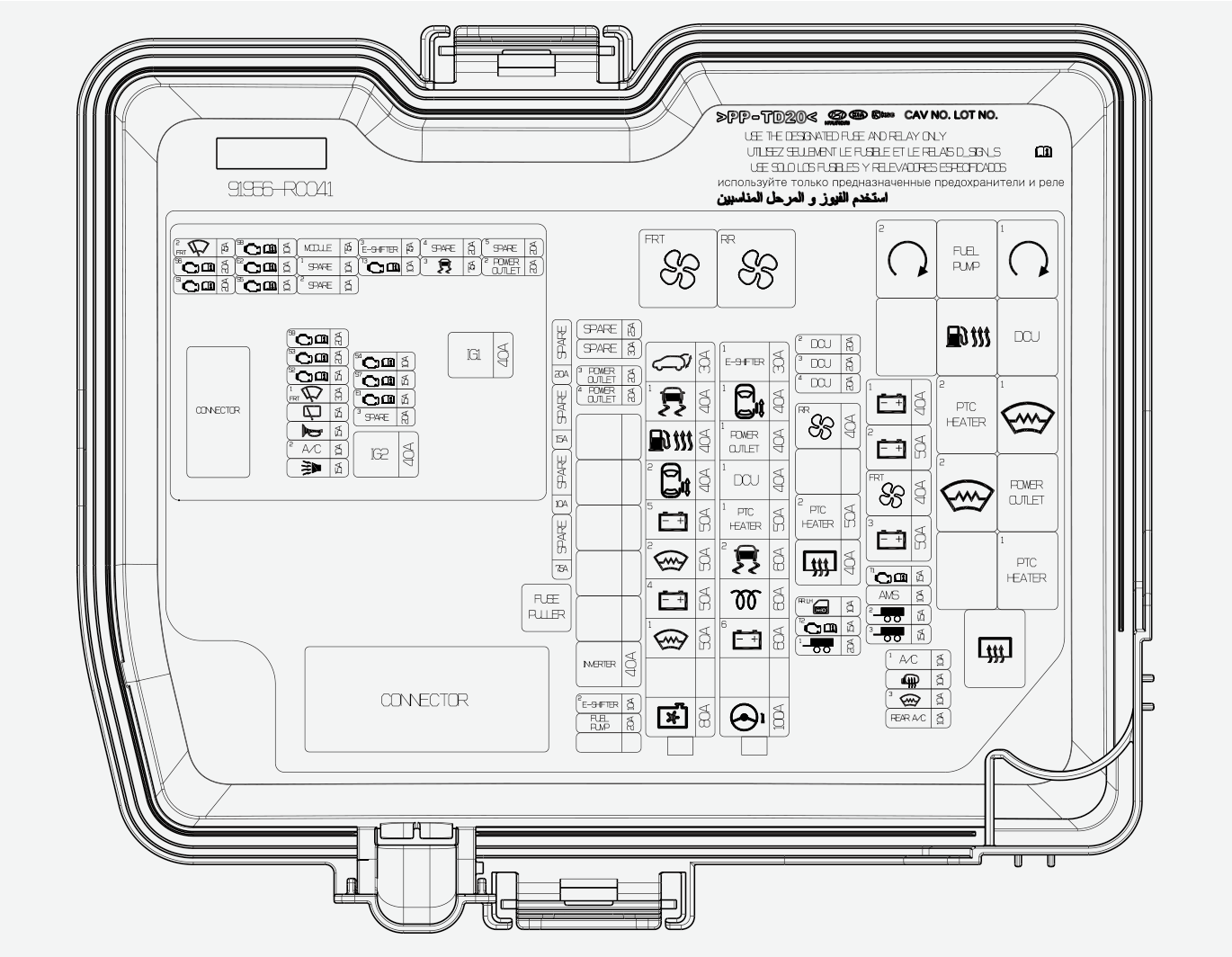

MULTIFUSIBLE (TIPO A)

VENTILADOR DE REFRIGERACIÓN

Motor del ventilador de refrigeración

CRISTAL CALEFACTADO DEL PARABRISAS 1

Relé del cristal calefactado del parabrisas 1

B+4

Bloque de empalmes ICU (fusible - TECHO SOLAR 1, AMP, CALEFACCIÓN DE LOS ASIENTOS DELANTEROS, ELEVALUNAS ELÉCTRICO DEL PASAJERO, ASIENTO ELÉCTRICO TRASERO IZQ.)

CRISTAL CALEFACTADO DEL PARABRISAS 2

Relé del cristal calefactado del parabrisas 2

B+5

Bloque de empalmes ICU (fusible - CALEFACCIÓN DE LOS ASIENTOS TRASEROS IZQ., ASIENTO ELÉCTRICO DEL CONDUCTOR, ELEVALUNAS ELÉCTRICO DEL PASAJERO, ASIENTO ELÉCTRICO DEL PASAJERO, TECHO SOLAR 2, ASIENTO ELÉCTRICO TRASERO DCH.)

PSD2

Módulo de la puerta deslizante eléctrica

CALEFACTOR DE COMBUSTIBLE

[Smartstream D2.2] Relé del calefactor de combustible

ESP1

ESP (módulo de control del programa de estabilidad electrónica)

PORTÓN TRASERO ELÉCTRICO

Módulo del portón trasero eléctrico

MULTIFUSIBLE (TIPO B)

EPS

Unidad EPS (servodirección eléctrica)

B+6

Bloque PCB (relé de control del motor, relé de activación del limpiaparabrisas - fusible, CLAXON, A/C2, ALARMA ANTIRROBO, ECU1, ENC2, ENC1)

INCANDESCENCIA

[Smartstream D2.2] Unidad de control de incandescencia

ESP2

ESP (módulo de control del programa de estabilidad electrónica)

CALEFACTOR PTC 1

[Smartstream D2.2] Relé del calefactor PTC 1

DCU1

[Smartstream D2.2] Relé DCU

TOMA DE CORRIENTE 1

Relé de toma de corriente

PSD1

Módulo de la puerta deslizante eléctrica

E-SHIFTER 1

[Con SBW (cambio electrónico)] SCU (unidad de control del sistema)

FUSIBLE

DCU2

[Smartstream D2.2] Módulo de control de dosificación

DCU3

[Smartstream D2.2] Módulo de control de dosificación

DCU4

[Smartstream D2.2] Módulo de control de dosificación

VENTILADOR TRASERO

Relé del ventilador trasero

CALEFACTOR PTC 2

[Smartstream D2.2] Relé del calefactor PTC 2

CALEFACTOR TRASERO

Relé del calefactor trasero

BLOQUEO DE LAS PUERTAS TRASERAS IZQ.

Bloque PCB (relé de desbloqueo/bloqueo de las puertas traseras IZQ.)

TCU2

TCM (módulo de control de la transmisión)

REMOLQUE 1

Conector del remolque

B+1

Bloque de empalmes ICU (relé de bloqueo de la carga a largo plazo, fusible - PORTÓN TRASERO, BLOQUEO DE LAS PUERTAS, CALEFACCIÓN DE LOS ASIENTOS TRASEROS DCH., ARRANQUE, MÓDULO 9, IBU2, AIRBAG 2, INTERRUPTOR DEL FRENO)

B+2

Bloque de empalmes ICU (IPS1/IPS2/IPS5/IPS9/IPS10)

SOPLADOR DELANTERO

Relé del soplador delantero

B+3

Bloque de empalmes ICU (IPS3/IPS4/IPS6/IPS7/IPS8)

TCU1

[Smartstream D2.2] TCM (módulo de control de la transmisión)

[Smartstream G3.5] TCM (módulo de control de la transmisión), PCM (módulo de control del tren de potencia)

AMS

Sensor de la batería

REMOLQUE 2

Conector del remolque

REMOLQUE 3

Conector del remolque

A/C1

[Auto A/C] Módulo de control del A/C delantero

RETROVISOR CALEFACTADO

Espejo retrovisor eléctrico exterior del conductor/pasajero, módulo de control del A/C delantero, panel de control del A/C delantero

CRISTAL TÉRMICO DEL ELEVALUNAS/TECHO SOLAR 3

Módulo de control del A/C delantero, panel de control del A/C delantero

A/C TRASERO

Módulo de control del A/C trasero

TOMA DE CORRIENTE 3

Toma de corriente delantera

TOMA DE CORRIENTE 4

Toma de corriente trasera

INVERSOR

Módulo del inversor de CA

E-SHIFTER 2

[Con SBW (cambio electrónico)] SCU (unidad de control del sistema), interruptor de la palanca de cambios de ATM (transmisión automática) electrónica

BOMBA DE COMBUSTIBLE

Relé de la bomba de combustible

ENC2

Relé ENC2, bloque de empalmes del compartimento del motor (relé de arranque 1)

ENC1

Relé ENC1, relé ACC

LIMPIAPARABRISAS DELANTERO 2

IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

SENSOR 6

[Smartstream D2.2] Sensor PM (de partículas), sensor Nox delantero, sensor Nox trasero

[Smartstream G3.5] ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

SENSOR 1

[Smartstream D2.2] Válvula de control de la presión de common rail

[Smartstream G3.5] Bobina de encendido #1/#2/#3/#4/#5/#6

SENSOR 8

[Smartstream D2.2] Unidad de control de incandescencia

ECU2

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

SENSOR 5

Bloque de empalmes del compartimento del motor (relé de la bomba de combustible)

[Smartstream D2.2] Bloque de empalmes del compartimento del motor (relé del calefactor de combustible)

MÓDULO

Unidad del radar delantero

SENSOR 9

[Smartstream D2.2] Válvula de medición de combustible

[Smartstream G3.5] ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

SENSOR 3

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

SENSOR 2

[Smartstream D2.2] Sensor Lambda #1/#2

[Smartstream G3.5] Sensor de oxígeno #3

LIMPIAPARABRISAS DELANTERO 1

Motor del limpiaparabrisas delantero

LIMPIAPARABRISAS TRASERO

Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero

CLAXON

Relé del claxon

A/C2

Relé del compresor A/C

ALARMA ANTIRROBO

Relé de la bocina de la alarma antirrobo

E-SHIFTER3

[Con SBW (cambio electrónico)] SCU (unidad de control del sistema)

TCU3

TCM (módulo de control de la transmisión)

SENSOR 4

[Smartstream D2.2] Relé del compresor de A/C, motor del ventilador de refrigeración, interruptor de la luz de freno, termostato electrónico, sensor del nivel de aceite

[Smartstream G3.5] Relé del compresor de A/C, motor del ventilador de refrigeración, sensor de oxígeno #1/#2/#4, válvula solenoide de control de purga, solenoide de la bomba de aceite variable, válvula solenoide de admisión variable, válvula de control de aceite #1/#2/#3/#4

SENSOR 7

[Smartstream D2.2] Actuador electrónico VGT, respiradero PTC, válvula solenoide de la bomba de aceite, válvula solenoide de derivación de enfriamiento EGR, bloque de empalmes del compartimento del motor (relé del calentador PTC 1)

[Smartstream G3.5] Inyector #1/#2/#3/#4/#5/#6 (MPI)

ECU1

ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

ESP3

ESP (módulo de control del programa de estabilidad electrónica)

TOMA DE CORRIENTE 2

Toma de corriente del maletero
