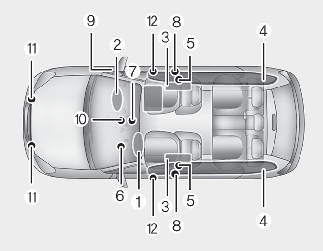

SRS-turvatyynyjärjestelmän komponentit ja toiminnot

SRS-järjestelmä muodostuu seuraavista komponenteista:

Kuljettajan etuturvatyynymoduuli
Matkustajan etuturvatyynymoduuli
Sivuturvatyynymoduulit
Turvaverhomoduulit
Sisäänvetolaitteen esikiristimen rakenneosat^*
Turvatyynyn varoitusvalo
SRS-ohjausmoduuli (SRSCM)
Sivutörmäysanturit
Matkustajan etuturvatyynyn ON/OFF-kytkin^*
Matkustajan etuturvatyynyn OFF-merkkivalo^*
Etutörmäysanturi
Sivupaineanturi

* : jos kuuluu varustukseen

SRSCM seuraa jatkuvasti kaikkia SRS-komponentteja, kun virtalukko on asennossa ON määrittääkseen, onko tapahtunut riittävän voimakas sivutörmäys, jotta turvatyynyjen tai turvavöiden esikiristimien laukaisu olisi tarpeen.

SRS-turvatyynyn varoitusvalo "" syttyy mittaristoon noin kuuden (6) sekunnin ajaksi, kun virta-avain on käännetty ON-asentoon, jonka jälkeen SRS turvatyynyn merkkivalon "" olisi sammuttava.

VAROITUS

Jonkin seuraavista tilanteista tapahtuminen viittaa SRS: n toimintahäiriön. Vie järjestelmä tällöin tarkastukseen ammattikorjaamoon. Kia suosittelee käyntiä valtuutetun Kia-jälleenmyyjän/huoltokumppanin luona.

Valo ei syty hetkeksi, kun kytket virran päälle.
Valo pysyy päällä kun se on palanut noin kuusi (6) sekuntia.
Valo syttyy, kun auto on liikkeessä.
Valo vilkkuu, kun virta-avain on On-asennossa.

Kuljettajan etuturvatyyny (1)

Turvatyynymoduulit sijaitsevat sekä ohjauspyörän keskellä että etumatkustajan paneelissa hansikaslokeron yläpuolella. Kun SRSCM havaitsee riittävän voimakkaan iskun auton etuosaan, se laukaisee etuturvatyynyt automaattisesti.

Kuljettajan etuturvatyyny (2)

Laukeamisen jälkeen suoraan pehmusteisiin muovatut saumat irtoavat toisistaan turvatyynyjen laajentumisen paineen takia. Kansien suurempi aukeaminen mahdollistaa sitten turvatyynyjen täyttymisen täyteen.

Kuljettajan etuturvatyyny (3)

Täysin täyttynyt turvatyyny yhdessä oikein käytetyn turvavyön kanssa hidastaa kuljettajan tai matkustajan eteenpäin suuntautuvaa liikettä, mikä vähentää pään ja rintakehän vammojen vaaraa.

Täyttymisen jälkeen turvatyyny alkaa heti tyhjentyä, jolloin kuljettaja voi säilyttää näkyvyyden eteenpäin ja kyvyn ohjata autoa tai käyttää muita hallintalaitteita.

Matkustajan etuturvatyyny

VAROITUS

Älä asenna tai aseta mitään tavaroita (juomapidike, tarrat jne.) etumatkustajan paneeliin hansikaslokeron yläpuolelle, ajoneuvoon, jossa on varusteena matkustajan turvatyyny. Sellaiset esineet voivat muuttua vaarallisiksi ammuksiksi ja aiheuttaa vammoja, jos matkustajan turvatyyny täyttyy.
Kun asennat nestemäisen ilmanraikastimen säiliön ajoneuvoon, älä aseta sitä lähelle mittaristoa äläkä kojetaulun pintaan.

Se voi muuttua vaaralliseksi ammukseksi ja aiheuttaa vammoja, jos matkustajan turvatyyny täyttyy.

VAROITUS

Jos turvatyyny avautuu, siitä voi tulla kovaa ääntä, jota seuraa ajoneuvoon vapautuva hieno pöly. Nämä olosuhteet ovat normaaleja eivätkä ole vaarallisia - ilmatyynyt on pakattu tähän hienoon jauheeseen. Turvatyynyn aukeamisen aikana vapautunut pöly voi aiheuttaa ihon tai silmien ärsytystä ja pahentaa astmaa joissakin tapauksissa. Pese kaikki altistuneet ihoalueet huolellisesti kylmällä vedellä ja miedolla saippualla onnettomuuden jälkeen, jossa turvatyynyt avautuivat.
SRS voi toimia vain, kun virta-avain on ON-asennossa. Jos SRS ""-varoitusvalo ei syty tai jää palamaan 6 sekunnin palamisajan jälkeen, kun virta-avain käännetään ON-asentoon tai kun moottori käynnistetään, tai jos se syttyy ajon aikana, SRS ei toimi oikein. Vie järjestelmä tällöin tarkastukseen ammattikorjaamoon. Kia suosittelee käyntiä valtuutetun Kia-jälleenmyyjän/huoltokumppanin luona.
Ennen kuin vaihdat sulakkeen tai irrotat akun napaa, käännä virta-avain LOCK-asentoon ja poista virta-avain. Älä koskaan poista tai vaihda turvatyynyyn liittyviä sulakkeita, kun virta-avain on ON-asennossa. Tämän varoituksen huomiotta jättäminen johtaa, SRS “”-varoitusvalon syttymiseen.
