Sulake-/relepaneelin kuvaus
Sulake-/relepaneelin kansissa on sulake-/relemerkintä, jossa kuvaillaan sulakkeen/releen nimi ja kapasiteetti.
Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.

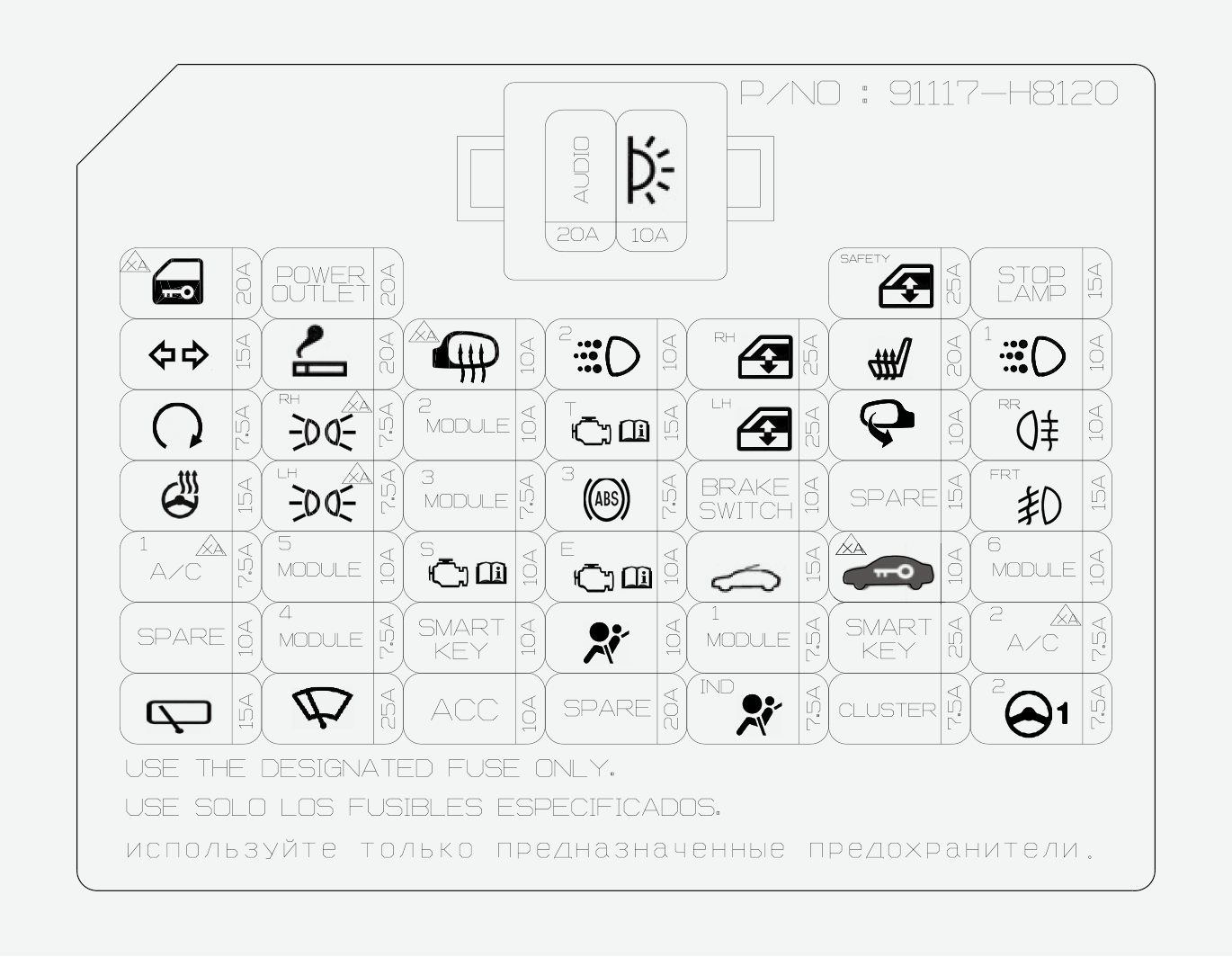

Kuljettajan puolen sulakepaneeli
|
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|
|
|
20 A |
Takaluukun lukituksen avausrele, takalukituksen rele, oven lukituksen/lukituksen avauksen rele |
|
|
20 A |
Virtalähtö |
|
|
25 A |
Kuljettajan sähköikkunan turvamoduuli |
|
|
15 A |
Jarruvalojen sähkömoduuli |
|
|
15 A |
BCM (korin ohjausyksikkö), SLM-yksikkö |
|
|
20 A |
Savukkeensytytin |
|
|
10 A |
Kuljettajan sähkötoiminen ulkopeili, matkustajan sähkötoiminen ulkopeili, ilmastointilaitteen ohjausmoduuli, ECM (moottorin ohjausyksikkö)/PCM (voimansiirron ohjausmoduuli) |
|
|
10 A |
Korin ohjausyksikkö (päiväajovalot 1/2-teho) |
|
|
25 A |
Sähköikkunan pääkytkin, matkustajan sähköikkunan kytkin (LHD) |
|
|
20 A |
Etuistuimen lämmittimen ohjausyksikkö |
|
|
10 A |
DLR (päiväajovalot) rele |
|
|
7,5 A |
ECM (moottorin ohjausmoduuli), moottoritilan kytkentälohko (käynnistysrele), sytytyslohko ja kytkimen kytkin, vaihteiston alueen kytkin, murtohälytinrele, älyavaimen ohjausmoduuli |
|
|
7,5 A |
Ajovalot vasenpuoleinen kahva, rekisterikilven valo, takayhdistelmävalo (IN/OUT) vasenpuoleinen kahva, ILL (+) |
|
|
10 A |
BCM (korin ohjausyksikkö), turvatyynyn kytkin, etukonsolin kytkin, etututka, etunäkymäkamera, sokean pisteen törmäysvaroitus vasen/oikea |
|
|
15 A |
Moottoritilan kytkentälohko (peruutusvalon kytkin), vaihteiston alueen kytkin, TCM (vaihteiston ohjausmoduuli), kytkimen anturi, jarruvalokytkin, sähköinen ohjaussyksikkö |
|
|
25 A |
Sähköikkunan pääkytkin, matkustajan sähköikkunan kytkin (RHD) |
|
|
10 A |
Sähkötoimisen ulkopelin kytkin |
|
|
10 A |
Takasumuvalon rele |
|
|
15 A |
Kellon jousi |
|
|
7,5 A |
Ajovalot vasenpuoleinen kahva, rekisterikilven valo, takayhdistelmävalo (IN/OUT) vasenpuoleinen kahva |
|
|
7,5 A |
Etuistuimen lämmittimen ohjausyksikkö, Audio, Audio/Video & Navigaatio pääyksikkö, ajovalojen tasauslaitteen kytkin, oikea/vasen, ajovalo vasen/oikea, ilmastointilaitteen ohjausmoduuli, sähkökromipeili, turvatyynyn kytkin, DC-DC -muunnin, kellojousi, automaattivaihteiston vaihtovivun merkkivalo |
|
|
7,5 A |
Data Link-liitin, ABS/ESC (Sähköinen ajovakauden hallinta) -ohjausmoduuli |
|
|
10 A |
Älyavaimen ohjausmoduuli, jarruvalokytkin |
|
|
15 A |
Vara |
|
|
15 A |
Etusumuvalon rele |
|
|
7,5 A |
Moottoritilan kytkentälohko (ilmastointilaitteen puhaltimen rele) bensiinin kytkentälohko (PTC-lämmittimen rele), ilmastointilaitteen ohjausyksikkö |
|
|
10 A |
Etuistuimen lämmittimen ohjausyksikkö (ajovalon LO-rele, ajovalon HI-rele), etuistuimen lämmittimen ohjausyksikkö, BCM (korin ohjausyksikkö) |
|
|
10 A |
CVVD (jatkuvasäätöinen venttiilin kesto) -toimilaite |
|
|
10 A |
ECM (Moottorin ohjausmoduuli)/PCM (Voimansiirron ohjausmoduuli) |
|
|
15 A |
Kattoikkunan moottori |
|
|
10 A |
Ajonestojärjestelmän moduuli |
|
|
10 A |
Keskuslukitusavain, keskipaneelin kytkin, data link -liitin. |
|
|
10 A |
Vara |
|
|
7,5 A |
SLM -yksikkö, BCM (korin ohjausyksikkö), älyavaimen ohjausmoduuli |
|
|
10 A |
Älyavaimen ohjausmoduuli, ajonestomoduuli, BSA-ohjausmoduuli |
|
|
10 A |
SRS (täydentävä turvajärjestelmä) ohjausyksikkö |
|
|
7,5 A |
BCM (korin ohjausyksikkö), SLM-yksikkö |
|
|
25 A |
Älyavaimen ohjausmoduuli |
|
|
7,5 A |
Ilmastointilaitteen ohjausmoduuli |
|
|
15 A |
Monitoimikytkin, takapyyhkimen moottori, takapyyhkimen rele |
|
|
25 A |
Monitoimikytkin, takapyyhkimen moottori, moottoritilan kytkentälohko (pyyhkijän LO-rele) |
|
|
10 A |
Virtalähdön rele, BCM (korin ohjausyksikkö), SLM-yksikkö, Audio, Audio/Video & Navigaatio pääyksikkö, DC-DC-muunnin, USB-latausliitin, sähkötoimisen ulkotaustapeilin kytkin, älyavaimen ohjausmoduuli |
|
|
20 A |
Vara |
|
|
7,5 A |
Mittaristo |
|
|
7,5 A |
Mittaristo |
|
|
7,5 A |
MDPS (Moottorikäyttöinen ohjaustehostin) |
|
|
20 A |
DC-DC-muunnin, Audio, Audio / Video- ja navigointipääyksikkö |
|
|
10 A |
Kattovalon rele, ilmastointilaitteen ohjausmoduuli, automaattinen valo- ja valokuva-anturi, BCM (korin ohjausyksikkö), mittaristo, sadeanturi, SLM-yksikkö, hansikaslokeron valo, takatilan kattovalo, kattovalo, kattokonsolin valon, etumeikkipeilin valo, vasen/oikea |

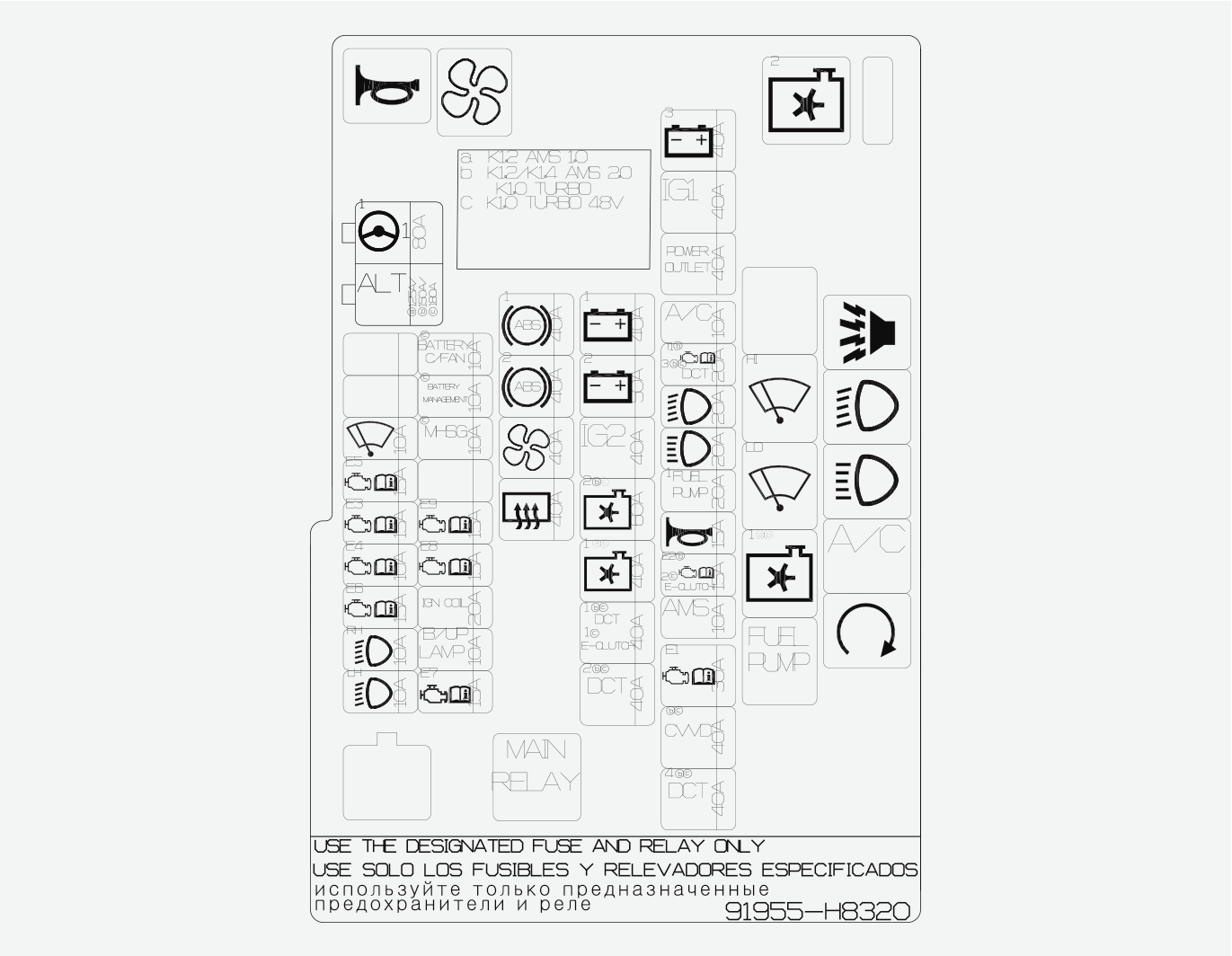

Moottoritilan sulakepaneeli
|
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|
|
|
80 A |
MDPS (Moottorikäyttöinen ohjaustehostin) |
|
|
150A / 180A |
Sulake - ABS 1, ABS 2, PUHALLIN, TAKAHUURTEENPOISTO |
|
|
10 A |
Pyyhkijän LO rele, etupyyhkijän moottori, monitoimikytkin |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
15 A |
Ilmausohjauksen magneettiventtiili, öljyn ohjausventtiili #1/#2, happianturi (ylä/ala) |
|
|
10 A |
Ilm. rele, Aliliitoslohko (jäähdytyspuhaltimen 2 rele) RCV-ohjauksen magneettiventtiili, säädettävä öljypumpun venttiili |
|
|
15 A |
Polttoainepumpun rele |
|
|
10 A |
Ajovalot oikeanpuoleinen kahva |
|
|
10 A |
Ajovalot vasemmanpuoleinen kahva |
|
|
10 A |
[Kevyt HEV] BSA-jäähdytyspuhallin |
|
|
10 A |
[Kevyt HEV] BSA-ohjausmoduuli |
|
|
10 A |
[With Mild HEV] Hybridikäynnistin ja generaattorimoottori |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
20 A |
Sytytyspuola #1, #2, #3 |
|
|
10 A |
Peruutusvalokytkin |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
40 A |
ABS/ ESC (sähköinen vakaudensäätö) ohjausyksikkö |
|
|
40 A |
ABS/ ESC (sähköinen vakaudensäätö) ohjausyksikkö |
|
|
40 A |
Ilmastoinnin puhaltimen rele |
|
|
40 A |
Kojelaudan liitoskappale (takaikkunan huurteenpoiston rele) |
|
|
40 A |
Kojetaulun liitäntälohko (sulake - JARRUVALO DRL 2, DRL 1, TAKASUMU, ETUSUMU, MODULE 6, AUDIO, KATTOVALO) |
|
|
50 A |
Kojetaulun liitäntälohko (sulake - TURVAIKKUNA SÄHKÖIKKUNA OIK. SÄHKÖLÄMMITIN, SÄHKÖIKKUNA VAS., TAITTUVA PEILI, JARRUKYTKIN, KATTOLUUKKU, AJONESTO, ÄLYAVAIN, sähköikkunan rele) |
|
|
40 A |
Virtalukko, PDM relekotelo (IG 2 rele), käynnistysrele |
|
|
60 A |
Aliliitoslohko (Jäähdytyspuhaltimen 2 rele) |
|
|
40 A |
TCM (vaihteiston ohjausmoduuli) |
|
|
40 A |
[CBW] Sähköinen kytkinmoduuli |
|
|
40 A |
TCM (vaihteiston ohjausmoduuli) |
|
|
40 A |
Kojetaulun liitäntälohko (sulake - OVILUKKO, SUUNTAVILKKU, takavalon rele)[mild HEV] päärele, Äänimerkin rele |
|
|
40 A |
Virtalukko, PDM relekotelo (IG1 rele, ACC-rele) |
|
|
40 A |
Kojelaudan liitoskappale (Virtalähdön rele) |
|
|
10 A |
Ilmastointilaitteen rele |
|
|
20 A |
TCM (vaihteiston ohjausmoduuli) |
|
|
20 A |
Ajovalojen LO rele |
|
|
20 A |
Ajovalojen HI rele |
|
|
20 A |
Polttoainepumpun rele |
|
|
15 A |
Varashälyttimen sireenin rele, äänimerkin rele |
|
|
15 A |
[CBW] Sähköinen kytkinmoduuli |
|
|
10 A |
[ISG] akkuanturi |
|
|
30 A |
ENG E9, ENG E8, päärele |
|
|
40 A |
CVVD (jatkuvasäätöinen venttiilin kesto) -toimilaite |
|
|
40 A |
[Kaksoiskytkinvaihteet] Älykäs vaihteen toimilaite |
|
Symboli |
Releen nimi |
Tyyppi |
|---|---|---|
|
|
Varashälyttimen sireenin rele |
MICRO |
|
|
Pyyhkijän HI rele |
MICRO |
|
|
Ajovalojen LO rele |
MICRO |
|
|
Pyyhkijän LO rele |
MICRO |
|
|
Ajovalojen HI rele |
MICRO |
|
|
Ilmastointilaitteen rele |
MICRO |
|
|
Polttoainepumpun rele |
MICRO |
|
|
Käynnistysrele |
MICRO |
|
|
Jäähdytyspuhaltimen 2 rele |
MICRO |
|
|
Päärele |
MINI |
|
|
Äänimerkin rele |
MICRO |
|
|
Ilmastointilaitteen puhaltimen rele |
MICRO |
|
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|
|
|
80 A |
MDPS (Moottorikäyttöinen ohjaustehostin) |
|
|
125A / 150A |
Sulake - ABS 1, ABS 2, PUHALLIN, TAKAHUURTEENPOISTO |
|
|
10 A |
Pyyhkijän LO rele, etupyyhkijän moottori, monitoimikytkin |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
15 A |
Ilmausohjauksen magneettiventtiili, öljyn ohjausventtiili #1/#2, happianturi (ylä/ala) |
|
|
10 A |
Jäähdytyspuhaltimen 1 rele, ilmastoinnin rele, etupyörän anturi, oikea, aliliitoslohko (jäähdytyspuhaltimen 2 rele) |
|
|
15 A |
Polttoainepumpun rele, suutin 1/2/3/4 |
|
|
10 A |
Ajovalot oikeanpuoleinen kahva |
|
|
10 A |
Ajovalot vasemmanpuoleinen kahva |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
20 A |
Sytytyskela 1/2/3/4 |
|
|
10 A |
[Manuaalivaihteisto] peruutusvalon kytkin |
|
|
15 A |
ECM (moottorin ohjausmoduuli) |
|
|
40 A |
ABS (lukkiutumaton jarrujärjestelmä) / ESC (sähköinen ajovakauden hallinta) -ohjausmoduuli |
|
|
40 A |
ABS (lukkiutumaton jarrujärjestelmä) / ESC (sähköinen ajovakauden hallinta) -ohjausmoduuli |
|
|
40 A |
Ilmastointilaitteen puhaltimen rele |
|
|
40 A |
Kojelaudan liitoskappale (takaikkunan huurteenpoiston rele) |
|
|
40 A |
Kojetaulun liitäntälohko (sulake - JARRUVALO DRL 2, DRL 1, TAKASUMU, ETUSUMU, MODULE 6, AUDIO, KATTOVALO) |
|
|
50 A |
Kojetaulun liitäntälohko (sulake - TURVAIKKUNA SÄHKÖIKKUNA OIK. SÄHKÖLÄMMITIN, SÄHKÖIKKUNA VAS., TAITTUVA PEILI, JARRUKYTKIN, KATTOLUUKKU, AJONESTO, ÄLYAVAIN, sähköikkunan rele) |
|
|
40 A |
Virtalukko, PDM (virranjakomoduulit) relekotelo (IG2-rele), käynnistysrele |
|
|
40 A |
Jäähdytyspuhaltimen 1 rele, aliliitoslohko (jäähdytyspuhaltimen 2 rele) |
|
|
40 A |
Kojetaulun liitäntälohko sulake (OVILUKKO, SUUNTAVILKKU, takavalon rele) |
|
|
40 A |
Virtalukko, PDM (virranjakomoduulit) relekotelo (IG1-rele, ACC-rele) |
|
|
40 A |
Kojelaudan liitoskappale (Virtalähdön rele) |
|
|
10 A |
Ilmastointilaitteen rele |
|
|
20 A |
Ajovalojen LO rele |
|
|
20 A |
Ajovalojen HI rele |
|
|
20 A |
Polttoainepumpun rele |
|
|
15 A |
Varashälyttimen sireenin rele, äänimerkin rele |
|
|
10 A |
Akun anturi |
|
|
30 A |
ENG E9, ENG E8, päärele |
|
Symboli |
Releen nimi |
Tyyppi |
|---|---|---|
|
|
Varashälyttimen sireenin rele |
MICRO |
|
|
Pyyhkijän HI rele |
MICRO |
|
|
Ajovalojen LO rele |
MICRO |
|
|
Pyyhkijän LO rele |
MICRO |
|
|
Ajovalojen HI rele |
MICRO |
|
|
Jäähdytyspuhaltimen 1 rele |
MICRO |
|
|
Ilmastointilaitteen rele |
MICRO |
|
|
Polttoainepumpun rele |
MICRO |
|
|
Käynnistysrele |
MICRO |
|
|
Jäähdytyspuhaltimen 2 rele |
MICRO |
|
|
Päärele |
MINI |
|
|
Äänimerkin rele |
MICRO |
|
|
Ilmastointilaitteen puhaltimen rele |
MICRO |
|
Symboli |
Sulakkeen nimellisarvo |
Suojattu virtapiiri |
|---|---|---|
|
|
80 A |
MDPS (Moottorikäyttöinen ohjaustehostin) |
|
|
150 A |
Sulake - ABS 1, ABS 2, PUHALLIN, TAKAHUURTEENPOISTO |
|
|
10 A |
Pyyhkijän LO rele, etupyyhkijän moottori, monitoimikytkin |
|
|
15 A |
Ilmausohjauksen magneettiventtiili, öljyn ohjausventtiili #1/#2, moottorin jäähdytysnesteen katkaisuventtiili, ilmast.rele, säädettävä tulomagneettiventtiili ECM (moottorin ohjausyksikkö)/PCM (voimansiirron ohjausmoduuli) |
|
|
10 A |
Jäähdytyspuhaltimen 1 rele, happianturi (ylä) , moottorin jäähdytysnesteen katkaisuventtiili, etupyörän anturi, oikea, aliliitoslohko (jäähdytyspuhaltimen 2 rele), säädettävä tulomagneettiventtiili |
|
|
15 A |
Polttoainepumpun rele, suutin 1/2/3/4, ECM (moottorin ohjausmoduuli), PCM (Voimansiirron ohjausmoduuli), öljyn ohjausventtiili 1/2, ilmausohjauksen magneettiventtiili |
|
|
10 A |
Ajovalot oikeanpuoleinen kahva |
|
|
10 A |
Ajovalot vasemmanpuoleinen kahva |
|
|
20 A |
Sytytyspuola #1, #2, #3, #4, Lämmönvaihdin |
|
|
10 A |
[Manuaalivaihteisto] peruutusvalon kytkin |
|
|
40 A |
ABS (lukkiutumaton jarrujärjestelmä) / ESC (sähköinen ajovakauden hallinta) -ohjausmoduuli |
|
|
40 A |
ABS (lukkiutumaton jarrujärjestelmä) / ESC (sähköinen ajovakauden hallinta) -ohjausmoduuli |
|
|
40 A |
Ilmastointilaitteen puhaltimen rele |
|
|
40 A |
Kojelaudan liitoskappale (takaikkunan huurteenpoiston rele) |
|
|
40 A |
Kojetaulun liitäntälohko (sulake - JARRUVALO DRL 2, DRL 1, TAKASUMU, ETUSUMU, MODULE 6, AUDIO, KATTOVALO) |
|
|
50 A |
Kojetaulun liitäntälohko (sulake - TURVAIKKUNA SÄHKÖIKKUNA OIK. SÄHKÖLÄMMITIN, SÄHKÖIKKUNA VAS., TAITTUVA PEILI, JARRUKYTKIN, KATTOLUUKKU, AJONESTO, ÄLYAVAIN, sähköikkunan rele) |
|
|
40 A |
Virtalukko, PDM (virranjakomoduulit) relekotelo (IG 2 rele), käynnistysrele |
|
|
40 A |
Jäähdytyspuhaltimen 1 rele, aliliitoslohko (jäähdytyspuhaltimen 2 rele) |
|
|
40 A |
Kojetaulun liitäntälohko sulake (OVILUKKO, SUUNTAVILKKU, takavalon rele) |
|
|
40 A |
Virtalukko, PDM relekotelo (IG 1 rele, ACC-rele) |
|
|
40 A |
Kojelaudan liitoskappale (Virtalähdön rele) |
|
|
10 A |
Ilmastointilaitteen rele |
|
|
20 A |
PCM (Voimansiirron ohjausmoduuli) |
|
|
20 A |
Ajovalojen LO rele |
|
|
20 A |
Ajovalojen HI rele |
|
|
20 A |
Polttoainepumpun rele |
|
|
15 A |
Varashälyttimen sireenin rele, äänimerkin rele |
|
|
15 A |
ECM (Moottorin ohjausmoduuli)/PCM (Voimansiirron ohjausmoduuli) |
|
|
10 A |
Akun anturi |
|
|
30 A |
Päärele |
|
Symboli |
Releen nimi |
Tyyppi |
|---|---|---|
|
|
Varashälyttimen sireenin rele |
MICRO |
|
|
Pyyhkijän HI rele |
MICRO |
|
|
Ajovalojen LO rele |
MICRO |
|
|
Pyyhkijän LO rele |
MICRO |
|
|
Ajovalojen HI rele |
MICRO |
|
|
Jäähdytyspuhaltimen 1 rele |
MICRO |
|
|
Ilmastointilaitteen rele |
MICRO |
|
|
Polttoainepumpun rele |
MICRO |
|
|
Käynnistysrele |
MICRO |
|
|
Jäähdytyspuhaltimen 2 rele |
MICRO |
|
|
Päärele |
MINI |
|
|
Äänimerkin rele |
MICRO |
|
|
Ilmastointilaitteen puhaltimen rele |
MICRO |

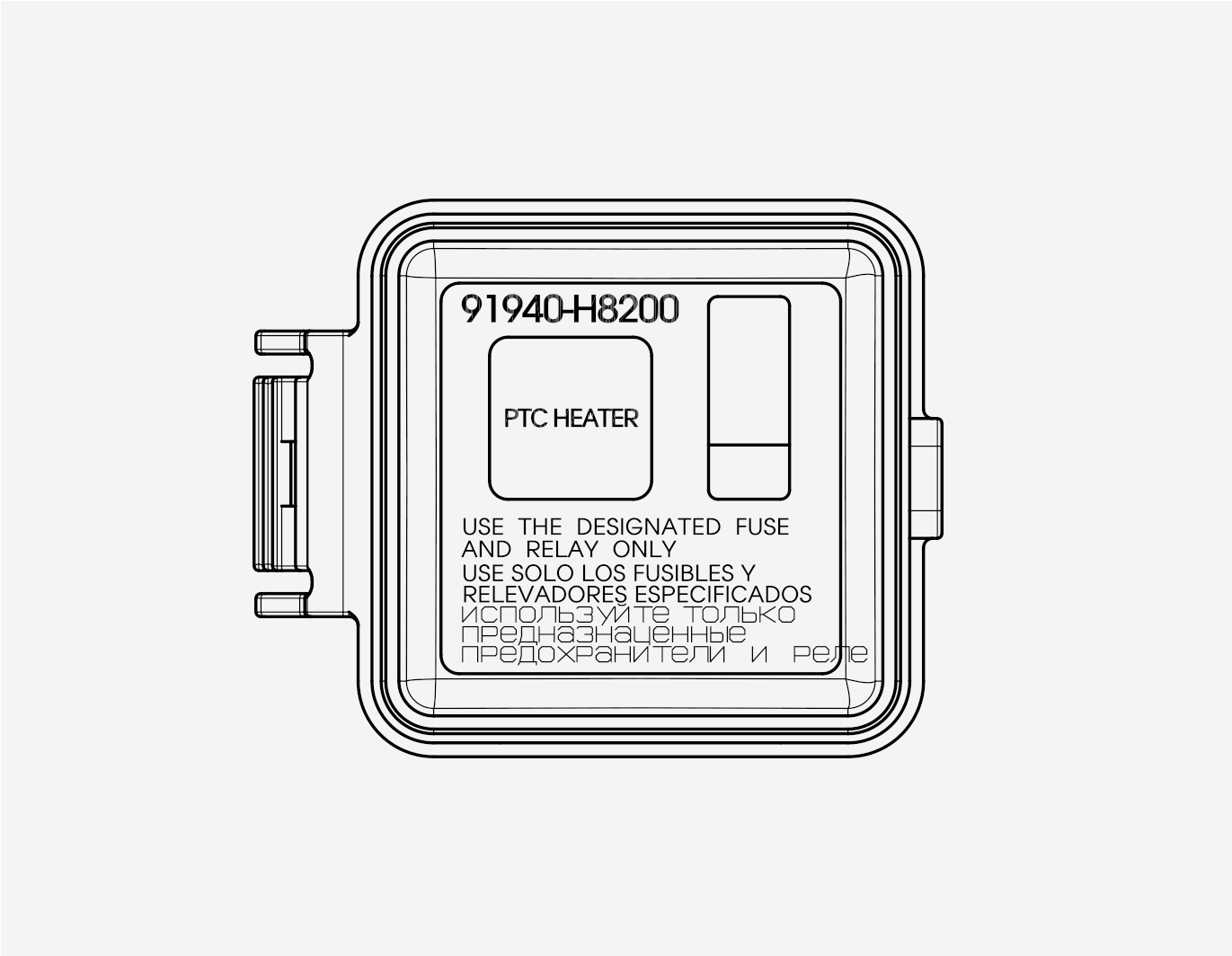

Moottoritilan sulakepaneeli (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC lämmitin vain)
