Componentes y funciones del SRS

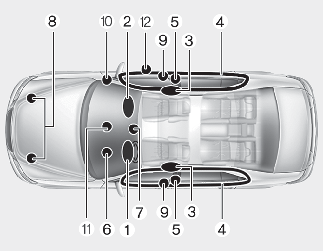

El SRS está formado por los siguientes componentes:

  1. Módulo del airbag delantero del conductor*

  2. Módulo del airbag delantero del acompañante*

  3. Módulos del airbag lateral*

  4. Módulos del airbag de cortina*

  5. Conjuntos del pretensor del retractor*

  6. Testigo de advertencia del airbag*

  7. Módulo de control SRS (SRSCM)* / Sensor de vuelco

  8. Sensores de impacto frontal*

  9. Sensor de impacto lateral (aceleración)*

  10. Interruptor ON/OFF del airbag delantero del acompañante*

  11. Indicador ON/OFF del airbag delantero del acompañante*

  12. Sensor de impacto lateral (presión)*

* : si está equipado

El SRSCM controla continuamente todos los componentes del SRS mientras el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) están en ON (activado) para determinar si el impacto del choque es lo suficientemente fuerte para necesitar el despliegue del airbag o del pretensor del cinturón de seguridad.

El testigo de advertencia del airbag SRS en el panel de instrumentos se encenderá durante aproximadamente de 3 a 6 segundos después de girar el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) a la posición ON (activado) y, a continuación, el testigo de advertencia del airbag SRS debería apagarse.

ADVERTENCIA

Si alguna de la siguientes condiciones ocurre, esto indica una avería del SRS. En este caso, solicite la inspección del sistema en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.

  • La luz no se enciende momentáneamente al girar el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) a la posición ON (activado).

  • La luz permanece encendida después de iluminarse durante aproximadamente 6 segundos.

  • La luz se enciende mientras el vehículo está en movimiento.

  • La luz parpadea cuando el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) están en la posición ON (activado).

Los módulos delanteros de airbag están situados en el centro del volante, en el panel del pasajero delantero encima de la guantera. Cuando el SRSCM detecta un impacto fuerte en la parte delantera del vehículo, se desplegarán automáticamente los airbags delanteros.

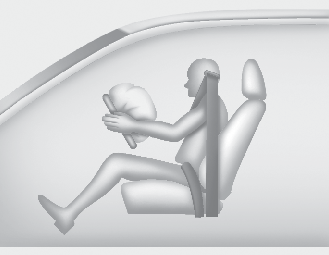

Airbag delantero del conductor (1)

Una vez desplegado, las costuras moldeadas directamente en las cubiertas del panel se separarán por la presión de la expansión del airbag. Esta mayor apertura de las cubiertas es lo que permite el completo inflado de los airbags.

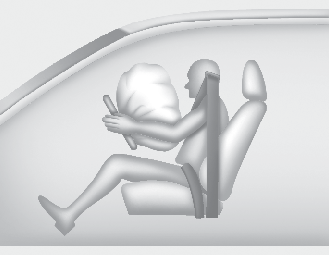

Airbag delantero del conductor (2)

Un airbag completamente inflado, en combinación con un cinturón correctamente colocado, aminora el movimiento hacia delante del conductor y del acompañante, reduciendo el riesgo de lesiones en cabeza y pecho.

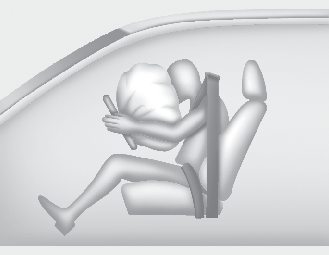

Airbag frontal del conductor (3)

Después de completarse el inflado, el airbag comienza a desinflarse inmediatamente, permitiendo que el conductor mantenga la visión delantera y la capacidad de accionar el volante u otros controles.

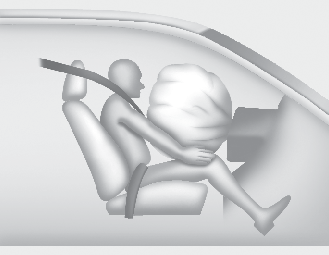

Airbag delantero del pasajero
ADVERTENCIA

  • No monte ni coloque ningún accesorio (soporte de bebidas, soporte para CD, pegatinas, etc.) en el panel del pasajero delantero sobre la guantera en un vehículo que tenga airbag. Dichos objetos podrían convertirse en peligrosos proyectiles o provocar lesiones si el airbag del pasajero se infla.

  • Al colocar un ambientador en el interior del vehículo, no lo coloque ni cerca del tablero de instrumentos ni en la superficie del tablero de instrumentos.

    Se podría convertir en un proyectil peligroso o provocar lesiones si el airbag del acompañante se infla.

ADVERTENCIA

  • Si un airbag se despliega, puede producirse un fuerte ruido seguido de polvo que se suelta del vehículo. Estas condiciones son normales y no son peligrosas, los airbags están empaquetados con este polvo fino. El polvo generado durante el despliegue del airbag puede provocarle irritación en la piel o en los ojos o agravarles el asma a algunas personas. Lave siempre todas las zonas de la piel expuestas con agua fría y un jabón neutro después de un accidente en el que se hayan desplegado los airbags.

  • El SRS solo puede funcionar cuando el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) están en la posición ON (activado). Si el testigo de advertencia del airbag SRS no se enciende o permanece encendido constantemente tras iluminarse durante unos 6 segundos al girar el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) a la posición ON (activado), o tras arrancar el motor, se enciende durante la conducción, el SRS no funciona correctamente. En este caso, solicite la inspección del sistema en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.

  • Antes de sustituir un fusible o desconectar un terminal de la batería, gire el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) a la posición OFF (desactivado). No extraiga ni sustituya nunca los fusibles relacionados con el airbag cuando el botón ENGINE START/STOP (inicio/parada del motor) esté en la posición ON (activado). Si no siguiese estas instrucciones, el testigo de advertencia del airbag SRS se iluminará.
