Módulo IMS (sistema de memoria integrado) del conductor, módulo del control del aire acondicionado, tablero de instrumentos, luz automática y fotosensor

Interruptor de interbloqueo de la llave, conector de comprobación multiusos, conector de enlace de datos, caja de relés de ICM (módulo del circuito integrado) (relé de pliegue/despliegue del retrovisor exterior), interruptor de emergencia, manilla exterior de la llave inteligente del conductor/pasajero, unidad de control de la luz ambiental

Relé del maletero

Relé del lado de la manija derecha del elevalunas eléctrico

Relé del lado de la manija izquierda del interruptor del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del conductor

Módulo de IMS (sistema de memoria integrada) del conductor, interruptor manual del asiento del conductor

Unidad de asistencia de mantenimiento de carril, IBU (unidad de control de la carrocería integrada), unidad de asistencia de prevención de colisión frontal

Módulo E-Call (llamada de emergencia) de MTS (sistema telemático Mozen)

Módulo de control de la calefacción de los asientos traseros

Espejo retrovisor eléctrico del conductor/pasajero, módulo de control del aire acondicionado, ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia)

Módulo de control de la calefacción de los asientos delanteros, módulo de control de la ventilación de aire de los asientos delanteros

AMP (amplificador)

Audio, unidad principal de navegación y vídeo/audio

Módulo E-Call de MTS (sistema telemático Mozen), interruptor del panel de protección, retrovisor electrocrómico, unidad principal de navegación y vídeo/audio, audio, módulo de control del aire acondicionado, módulo de control del calefactor de los asientos traseros, módulo de control del calefactor de los asientos delanteros, módulo de control de ventilación de aire de los asientos delanteros, módulo IMS (sistema de memoria integrada) del conductor, lado de la manilla derecha/lado de la manilla izquierda de los faros, indicador de la palanca de cambios de la transmisión automática, conector de comprobación multiusos, conector de enlace de datos

Motor del limpiaparabrisas trasero, ICM (módulo del circuito integrado), CAJA de relés (relé del limpiaparabrisas trasero)

Relé de bloqueo/desbloqueo de las puertas

IBU (unidad de control de la carrocería integrada)

IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno

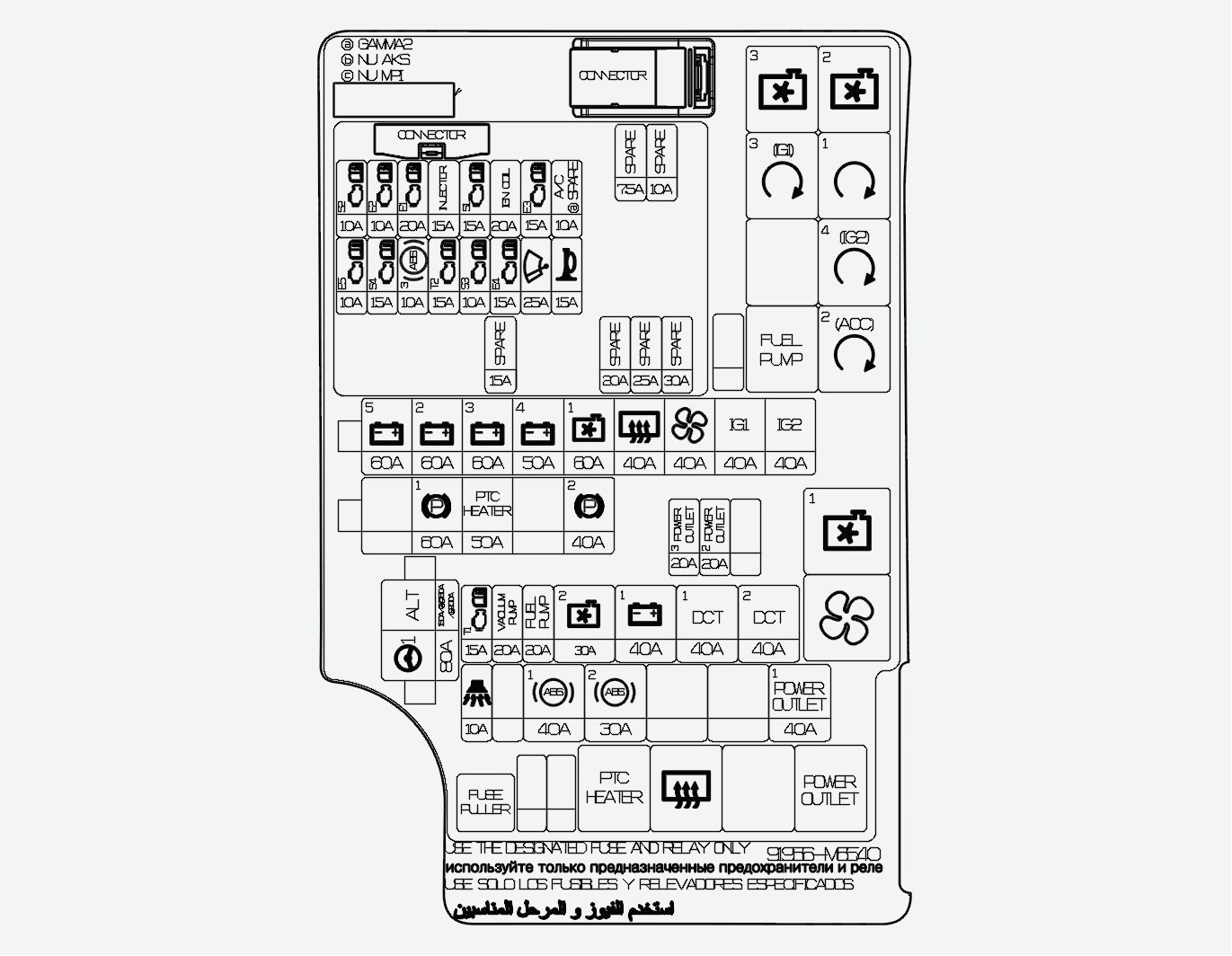

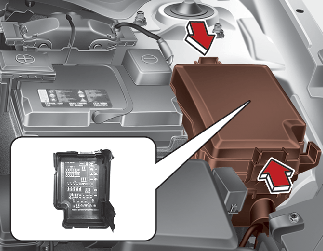

Bloque de empalmes del compartimento del motor (fusible - ABS, ECU, TCU, SENSOR)

Bloque de empalmes del compartimento del motor (relé del limpiaparabrisas delantero (bajo)), motor del limpiaparabrisas delantero, ECM (módulo de control del motor)/PCM (módulo de control del tren de potencia), IBU (unidad de control de la carrocería integrada)

Bloque de conexiones del compartimento del motor (relé del CALENTADOR PTC), módulo de control del aire acondicionado

Módulo de control del SRS (sistema de sujeción suplementario)

Interruptor multifunción

Smartstream G1.6 Embrague del compresor

Unidad MDPS (dirección asistida accionada por el motor)

Módulo de control del calentador de los asientos traseros, módulo de control del calentador de los asientos delanteros, módulo de control del ventilador de aire de los asientos delanteros, Unidad_ESG

Motor del techo solar

Tablero de instrumentos

Interruptor del modo deportivo, interruptor de la luz de freno

Caja de relés de ICM (módulo del circuito integrado) (relé de la alarma antirrobo), interruptor de rango del transeje, bloque de conexiones del compartimento del motor (PDM 3 (relé IG1)), IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

IBU (unidad de control de la carrocería integrada)

Tablero de instrumentos, módulo de control del aire acondicionado

IBU (unidad de control de la carrocería integrada)

Audio, unidad principal de navegación y vídeo/audio, IBU (unidad de control de la carrocería integrada), módulo E-Call (llamada de emergencia) de MTS (sistema telemático Mozen), cargador USB trasero, cargador inalámbrico, interruptor del espejo exterior eléctrico, bloque de empalmes del compartimento del motor (toma de corriente), AMP

Módulo de control del SRS (sistema de sujeción suplementario)

Bloque de empalmes del compartimento del motor (relé del SOPLADOR), módulo de control del aire acondicionado, reóstato del soplador, motor del soplador

Fusible: ALARMA ANTIRROBO, ABS1, ABS2, DCU1, TOMA DE CORRIENTE 1, alternador

Unidad MDPS (dirección asistida accionada por el motor)

Fusible: ECU3, A/CON, ECU4, LIMPIAPARABRISAS, CLAXON, relé de control del motor

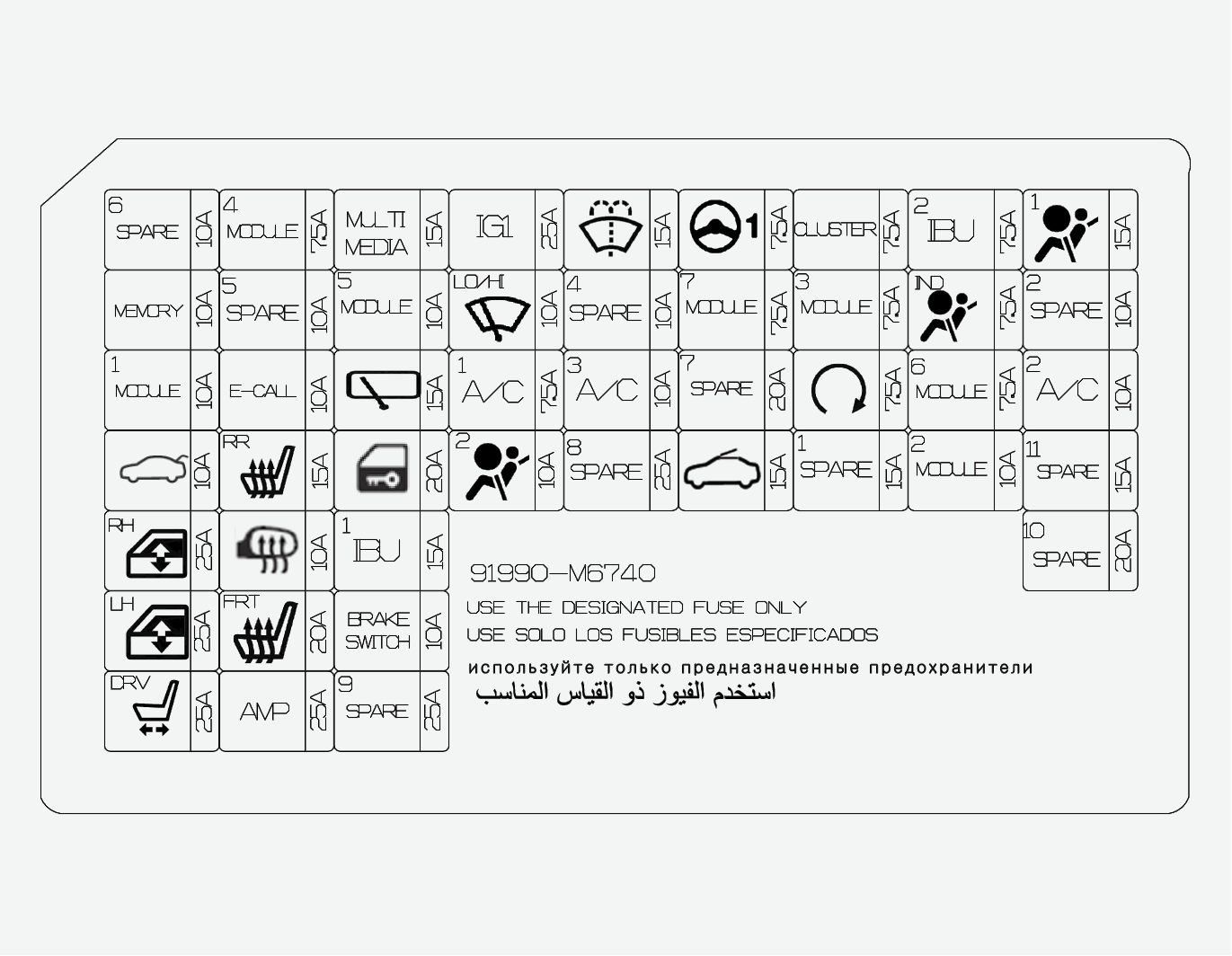

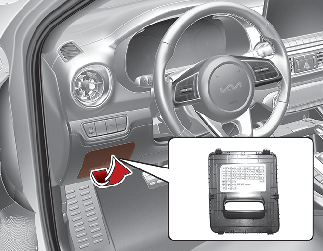

Caja de empalmes del panel de instrumentos

Caja de empalmes del panel de instrumentos

Caja de empalmes del panel de instrumentos (fusible: MALETERO, ELEVALUNAS ELÉCTRICO DCH., ELEVALUNAS ELÉCTRICO IZQ., ASIENTO ELÉCTRICO DEL CONDUCTOR, CALEFACCIÓN DE LOS ASIENTOS DELANTEROS, AMP, TECHO SOLAR 1)

Relé del VENTILADOR DE REFRIGERACIÓN 1

Relé del CALEFACTOR TRASERO

Relé del VENTILADOR

Interruptor de encendido, relé PDM 3 (IG1), relé PDM 2 (ACC)

Interruptor de encendido, relé de ARRANQUE, relé PDM 4 (ENC2)

Bomba de vacío

EPB (freno de estacionamiento electrónico)

Relé del CALEFACTOR PTC

EPB (freno de estacionamiento electrónico)

Toma de corriente delantera

Toma de corriente delantera

TCM (módulo de control de la transmisión)

Relé de la BOMBA DE COMBUSTIBLE

Relé del VENTILADOR DE REFRIGERACIÓN 3, relé del VENTILADOR DE REFRIGERACIÓN 2

Caja de empalmes del panel de instrumentos (RELÉ DE BLOQUEO DE LA CARGA A LARGO PLAZO, fusible: MÓDULO1,CALEFACCIÓN DE LOS ASIENTOS TRASEROS, BLOQUEO DE LAS PUERTAS, IBU1, INTERRUPTOR DEL FRENO, AIR BAG2)

TCM (módulo de control de la transmisión)

TCM (módulo de control de la transmisión)

Caja de relés ICM (relé de la alarma antirrobo)

Módulo de control del ABS (sistema de frenos antibloqueo), módulo de control del ESC (control de estabilidad electrónico)

Módulo de control del ABS (sistema de frenos antibloqueo), módulo de control del ESC (control de estabilidad electrónico)

Relé de TOMA DE CORRIENTE

[(Gasolina) 1.6 MPI, (Motor de gasolina) 2.0 MPI] Válvula de solenoide de control de purga, válvula de solenoide de admisión variable, relé del VENTILADOR DE REFRIGERACIÓN 3, relé del VENTILADOR DE REFRIGERACIÓN 2, válvula de control de aceite #1/#2, relé A/CON, CCV, sensor de flujo de aire, OCV #3

[(Gasolina) 1.6 T-GDi] Válvula de control de aceite #1/#2, CCV, relé del ventilador de refrigeración 1, PCSV, RCV

[Smartstream G 1.6] Válvula de control de aceite #1/#2, CCV, válvula de solenoide de admisión variable, válvula de solenoide de control de purga, relé del VENTILADOR DE REFRIGERACIÓN 3, relé del VENTILADOR DE REFRIGERACIÓN 2

[(Gasolina) 1.6 MPI] ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia)

[(Gasolina) 1.6 T-GDi] ECM (Módulo de control del motor)

[(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[Smartstream G 1.6] PCM (módulo de control del tren de potencia)

[(Gasolina) 1.6 MPI] ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia)

[(Gasolina) 1.6 T-GDi] ECM (Módulo de control del motor)

[(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[Smartstream G 1.6] PCM (módulo de control del tren de potencia)

[(Gasolina) 1.6 MPI, (Gasolina) 2.0 MPI] INYECTOR #1~#4

[Smartstream G 1.6] INYECTOR #1~#8

[(Gasolina) 1.6 MPI] Sensor de oxígeno (ARRIBA/Abajo)

[(Gasolina) 1.6 T-GDi] Sensor de oxígeno (ARRIBA/Abajo)

[(Gasolina) 2.0 MPI] Sensor de oxígeno (ARRIBA/Abajo)

[Smartstream G 1.6] Sensor de oxígeno (ARRIBA/Abajo)

[(Gasolina) 1.6 MPI] Bobina de encendido #1~#4, Condensador

[(Gasolina) 1.6 T-GDI, (Gasolina) 2.0 MPI] Bobina de encendido #1~#4

[Smartstream G 1.6] Bobina de encendido #1~#4

[(Gasolina) 1.6 MPI] ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia)

[(Gasolina) 1.6 T-GDi] ECM (Módulo de control del motor)

[(Motor de gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[Smartstream G 1.6] PCM (módulo de control del tren de potencia)

Relé del aire acondicionado

[(Gasolina) 1.6 MPI] ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia)

[(Gasolina) 1.6 T-GDi] ECM (Módulo de control del motor)

[(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[Smartstream G 1.6] PCM (módulo de control del tren de potencia)

[(Gasolina) 1.6 T-GDi] Bomba de vacío eléctrica

ABS (sistema de frenos antibloqueo)/módulo de control del ESC (control electrónico de estabilidad)

[(Gasolina) 1.6 MPI, (Gasolina) 2.0 MPI] Interruptor de rango del transeje

[Smartstream G 1.6] Interruptor de margen del semieje

[(Gasolina) 1.6 T-GDI] Interruptor de rango del transeje, TCM (módulo de control de la transmisión)

Relé de la BOMBA DE COMBUSTIBLE

[(Gasolina) 1.6 MPI] ECM (Módulo de control del motor)/PCM (Módulo de control del tren de potencia)

[(Gasolina) 1.6 T-GDi] ECM (Módulo de control del motor)

[(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[Smartstream G 1.6] PCM (módulo de control del tren de potencia)

Relé del limpiaparabrisas

Relé del claxon
