Cambio del fusible del compartimento del motor

1

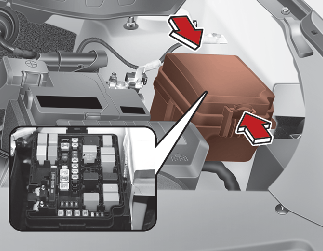

Apague el interruptor de encendido y el resto de interruptores.
2

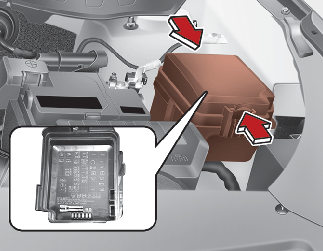

Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
3
Compruebe los fusibles que ha extraído; reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.
4
Introduzca el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips. Si queda flojo, recomendamos que consulte en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.
PRECAUCIÓN

Tras comprobar el panel de fusibles en el compartimento del motor, monte la cubierta del panel de fusibles mediante un sonido de clic.

En caso contrario, el contacto con el agua podría provocar fallos eléctricos.

Fusible principal (fusible múltiple)

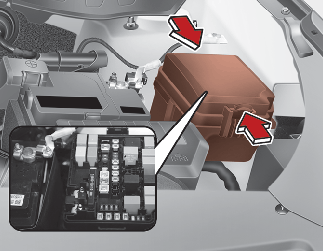

Si se funde el multifusible, extráigalo de la siguiente manera:

1
Apague el interruptor de encendido y el resto de interruptores.
2
Desconecte el cable negativo de la batería.
3
Desmonte las tuercas como se muestra en la ilustración superior.
4
Reemplace el fusible por uno de la misma potencia.
5
Siga el orden inverso de estos pasos para volver a instalar el fusible múltiple.
AVISO

Si se funde el multifusible, consulte en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.

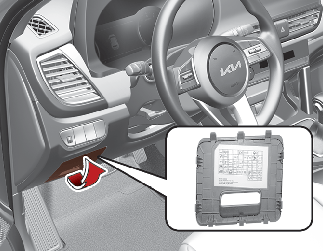

Panel de fusibles del lado del conductor

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles en el interior de la cubierta de los fusibles. Este diagrama le proporcionará la información específica acerca de sus vehículos.

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

ASIENTO ELÉCTRICO (CONDUCTOR)

30 A

Interruptor manual del asiento del conductor

AMP

25 A

AMP (amplificador)

ELEVALUNAS ELÉCTRICO DCH.

25 A

Relé del elevalunas eléctrico DCH., módulo del elevalunas eléctrico de seguridad del conductor

ELEVALUNAS ELÉCTRICO IZQ.

25 A

Relé IZQ. del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del conductor

LIMPIAPARABRISAS TRAS

10 A

Bloque del compartimento del motor (relé del limpiaparabrisas trasero), motor del limpiaparabrisas trasero

VENTILACIÓN DEL ASIENTO DELANTERO

10 A

Módulo de control de la ventilación de aire del asiento delantero

TECHO SOLAR

20 A

Unidad del techo solar

APERTURA DEL PORTÓN TRASERO

10 A

Relé del portón trasero

MÓDULO 1

7,5 A

Interruptor de emergencia, conector de enlace de datos

INTERRUPTOR DEL FRENO

10 A

Interruptor de la luz de freno, IBU (unidad de control de la carrocería integrada)

BLOQUEO DE LAS PUERTAS

20 A

Relé de bloqueo de puertas, relé de desbloqueo de puertas

IBU1

15 A

IBU (unidad de control de la carrocería integrada)

START (inicio)

7,5 A

[Transmisión manual y sin llave inteligente] Bloque del encendido e interruptor del embrague

[Transmisión manual y con llave inteligente] Bloque del compartimento del motor (relé de arranque), IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

[Transmisión automática] Interruptor de rango de transmisión

LIMPIAPARABRISAS DELANTERO 1

10 A

IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor)/ PCM (módulo de control del tren de potencia)

MEMORIA 2

10 A

Caja de relés de ICM (módulo del circuito integrado) (relé de pliegue/despliegue del retrovisor exterior), tablero de instrumentos, módulo de control del aire acondicionado, indicador de seguridad, pantalla superior

MULTIMEDIA

15 A

Audio, unidad principal de navegación y vídeo/audio

IG1

25 A

Bloque del compartimento del motor (fusible - F33, F34, F35)

ABS

10 A

Módulo de control de ESP (programa de estabilidad electrónica), conector de enlace de datos

TRASERO CALEFACTADO

10 A

ECM (módulo de control del motor), PCM (módulo de control), módulo de control del aire acondicionado

IBU2

7,5 A

IBU (unidad de control de la carrocería integrada)

MÓDULO 5

10 A

Espejo electrocrómico, IBU (unidad de control de la carrocería integrada), cargador inalámbrico frontal, indicador de la palanca de cambios de la transmisión automática, interruptor de la consola del conductor, audio, unidad principal de audio/vídeo y navegación, módulo de control del aire acondicionado, interruptor del panel de protección, AMP (amplificador), módulo de control del ventilador de aire del asiento delantero

MÓDULO 3

7,5 A

Interruptor de la luz de freno, palanca de cambios de la transmisión automática

AIRBAG

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

LIMPIAPARABRISAS DELANTERO 2

25 A

Bloque del compartimento del motor (relé del limpiaparabrisas 1), motor del limpiaparabrisas delantero

MDPS

7,5 A

Unidad MDPS (dirección asistida accionada por el motor)

IND. AIRBAG

7,5 A

Tablero

TABLERO

7,5 A

Tablero de instrumentos, pantalla superior

A/C1

7,5 A

Bloque del compartimento del motor (relé del soplador), módulo de control del aire acondicionado

TOMA DE CORRIENTE 2

20 A

Toma de corriente delantera #1

MÓDULO 2

10 A

Cargador USB, IBU (unidad de control de la carrocería integrada), audio, monitor de vista aérea, unidad principal de audio/vídeo y navegación, AMP (amplificador), interruptor del espejo exterior eléctrico

A/C2

10 A

Módulo de Control del Aire Acondicionado

MÓDULO 7

7,5 A

Faro IZQ./DCH., IBU (unidad de control de la carrocería integrada), interruptor de almohadilla protectora, módulo de control del asiento de ventilación de aire frontal

LAVAPARABRISAS

15 A

Interruptor multifunción

TOMA DE CORRIENTE 1

15 A

Toma de corriente delantera #1

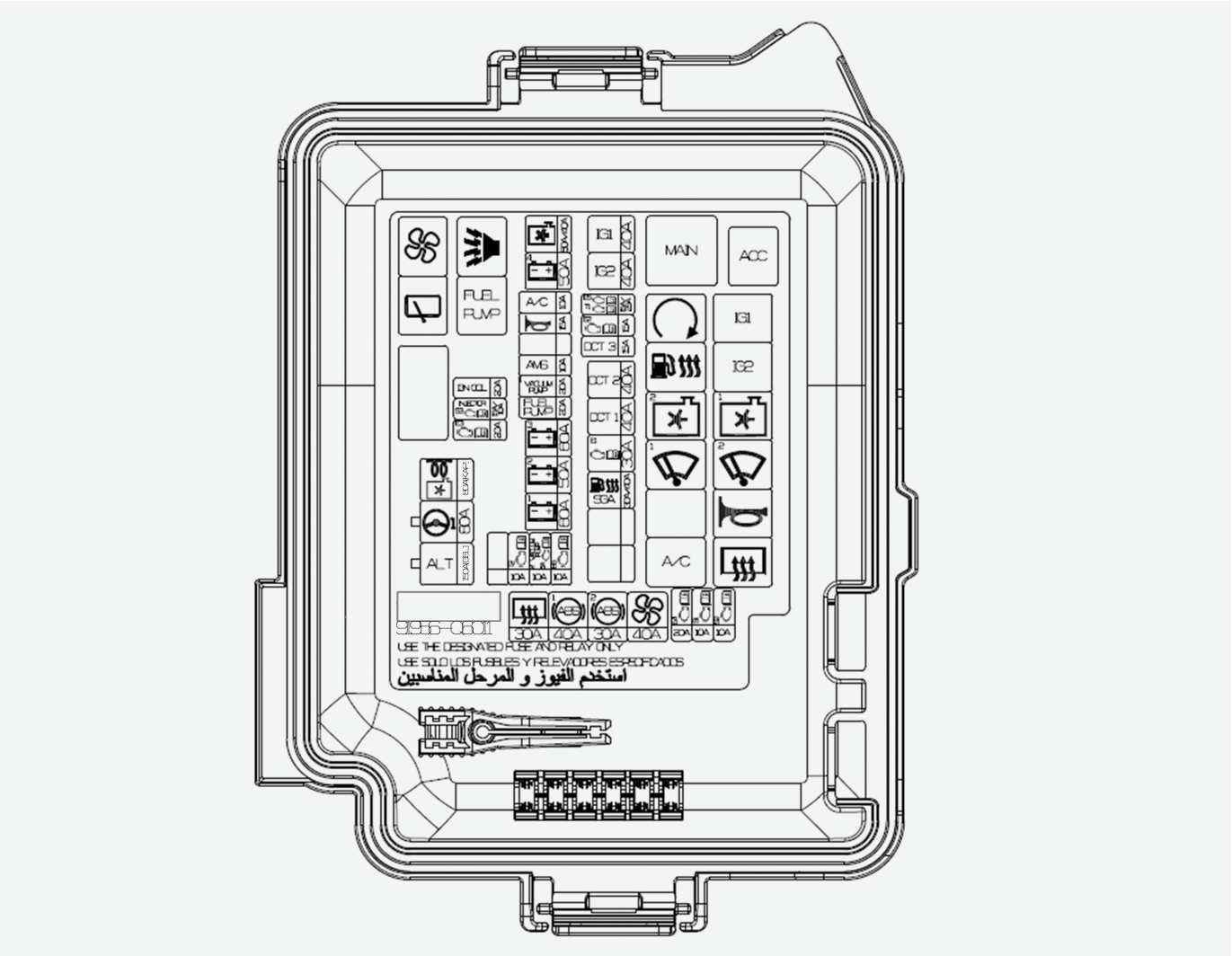

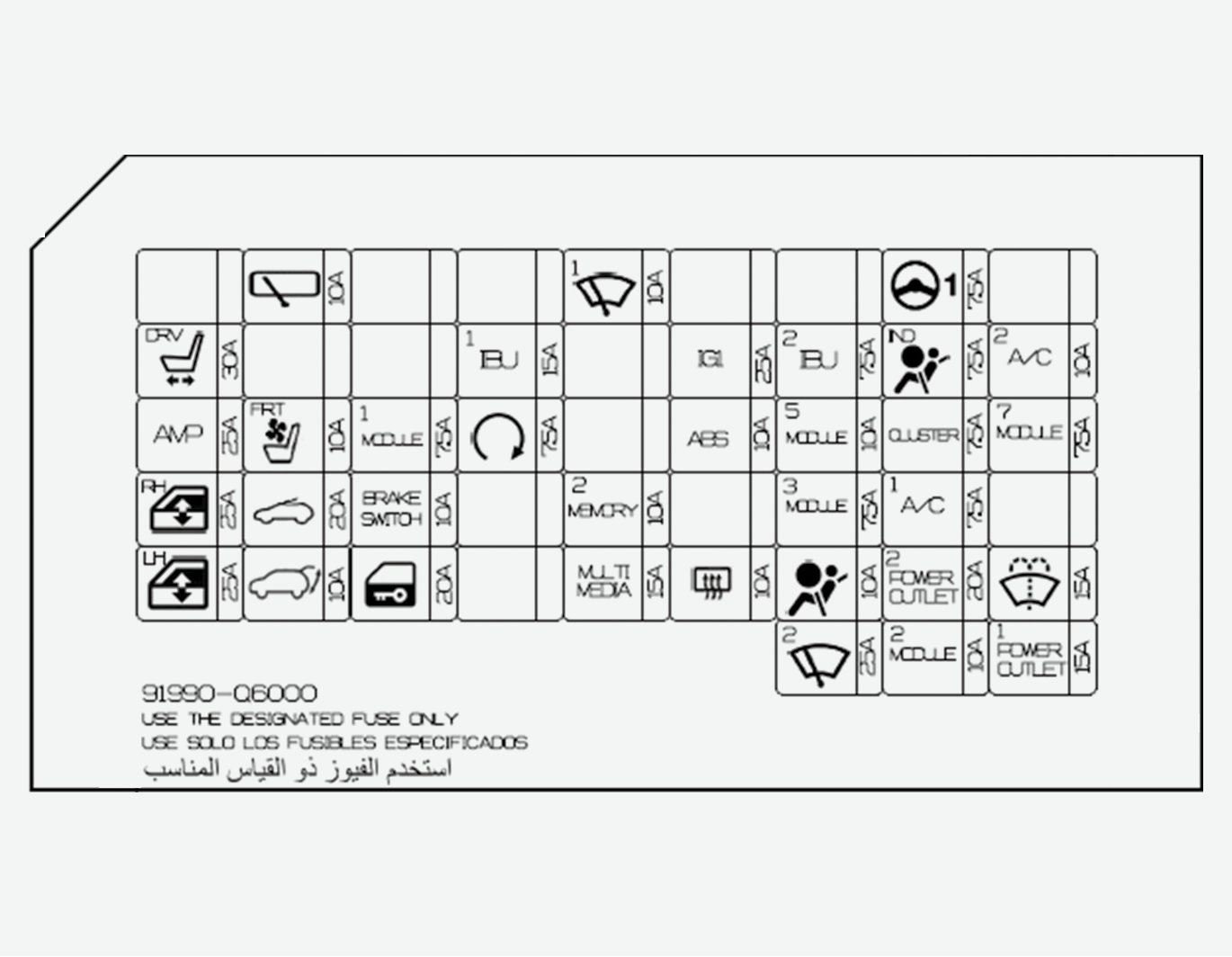

Panel de fusibles del compartimento del motor

Consulte la tabla siguiente para obtener información acerca de la descripción de los fusibles.

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

ALT

180 A

[TODOS] Alternador, relé del desempañador trasero, módulo de control de ESP (programa electrónico de estabilidad), módulo de control de ESP (programa electrónico de estabilidad), relé del ventilador

[(Motor de gasolina) 1.4 T-GDi] Motor del ventilador de refrigeración

[(Motor diésel) 1.5 VGT] Unidad de relé de incandescencia

MDPS

80 A

Unidad MDPS (dirección asistida accionada por el motor)

VENTILADOR DE REFRIGERACIÓN (BLDC)

80 A

[(Motor de gasolina) 1.4 T-GDi] Motor del ventilador de refrigeración

INCANDESCENCIA

100 A

[(Motor diésel) 1.5 VGT] Unidad de relé de incandescencia

CALEF. TRAS.

30 A

Relé del desempañador trasero

ABS1

40 A

Módulo de control ESP (programa de estabilidad electrónica)

ABS2

30 A

Módulo de control ESP (programa de estabilidad electrónica)

VENTILADOR

40 A

Relé del ventilador

ECU4

20 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

SENSOR 1

10 A

[TODOS] Relé de la bomba de combustible

[(Motor diésel) 1.5 VGT] Unidad de medición de entrada

SENSOR 2

10 A

[TODOS] Sensor de oxígeno (Arriba/Abajo), válvula de control del aceite #1/#2, válvula solenoide de admisión variable, válvula solenoide de control de purga

[(Motor de gasolina) 1.4 T-GDi] Relé del aire acondicionado

[(Motor de gasolina) 1.6 MPI] Relé del ventilador de refrigeración 2, Relé del aire acondicionado, Relé del ventilador de refrigeración 1

[(Motor diésel) 1.5 VGT] Relé del ventilador de refrigeración 2, Relé del aire acondicionado, Relé del ventilador de refrigeración 1

SGA

40 A

[(Motor de gasolina) 1.4 T-GDi] Actuador de marchas inteligente

CALEFACCIÓN COMPLETA

30 A

[(Motor diésel) 1.5 VGT] Relé del calentador de combustible

ECU1

30 A

Relé principal

DCT1

40 A

TCM (módulo de control de la transmisión)

DCT2

40 A

TCM (módulo de control de la transmisión)

DCT3

15 A

TCM (módulo de control de la transmisión)

ECU2

15 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

ECU5

15 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

TCU1

25 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia), TCM (módulo de control de la transmisión)

IG2

40 A

Relé de arranque, relé ENC2, interruptor de encendido

IG1

40 A

Relé ACC, relé ENC1, interruptor de encendido

B+1

60 A

Bloque de conexiones de ICU (relé de corte automático de carga a largo plazo, fusible - interruptor de emergencia, conector de enlace de datos, interruptor de la luz de freno, IBU (unidad de control de la carrocería integrada))

B+2

50 A

Bloque de conexiones de ICU (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS17)

B+3

60 A

Bloque de conexiones de ICU (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS16, IPS18, IPS20)

BOMBA DE COMBUSTIBLE

20 A

Relé de la bomba de combustible

BOMBA DE VACÍO 1

20 A

[(Motor de gasolina) 1.4 T-GDi] Bomba de vacío

AMS

10 A

[(Motor diésel) 1.5 VGT] Sensor de la batería

CLAXON

15 A

Relé del claxon, relé del claxon de la alarma antirrobo

A/C

10 A

Relé del aire acondicionado

B+4

50 A

Bloque de conexiones de ICU (fusible - interruptor manual del asiento del conductor, AMP (amplificador), relé de la ventanilla eléctrica DCH., módulo de la ventanilla eléctrica de seguridad del conductor, relé de la ventanilla eléctrica IZQ., módulo de la ventanilla eléctrica de seguridad del conductor, módulo de control del asiento de ventilación de aire frontal, unidad del techo solar, relé de la puerta trasera)

VENTILADOR REFRIG.

40 A

[(Motor de gasolina) 1.6 MPI, (Motor de gasolina) 1.4 T-GDi] Relé del ventilador de refrigeración 2, Relé del ventilador de refrigeración 1

VENTILADOR REFRIG.

50 A

[(Motor diésel) 1.5 VGT] Relé del ventilador de refrigeración 2, Relé del ventilador de refrigeración 1

ECU6

10 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

BOMBA DE VACÍO 2

10 A

[(Motor de gasolina) 1.4 T-GDi] Bomba de vacío

SENSOR 4

10 A

Unidad del relé de incandescencia, sensor de advertencia del filtro de combustible

TCU2

10 A

Sensor de velocidad [transmisión manual], interruptor de rango de transmisión [transmisión automática], TCM (módulo de control de la transmisión)

ECU3

20 A

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia)

INYECTOR

15 A

[(Motor de gasolina) 1.6 MPI] Inyector #1/#2/#3/#4

SENSOR 3

10 A

[TODOS] Sensor de flujo de la masa de aire, sensor PM, actuador electrónico VGT (turbocompresor de geometría variable)

[(Motor de gasolina) 1.4 T-GDi] Motor del ventilador de refrigeración

[(Motor diésel) 1.5 VGT] Válvula solenoide de derivación de refrigeración EGR

BOBINA DE ENCENDIDO

20 A

Bobina de encendido #1 /#2/#3/#4, condensador

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé

Símbolo

Tipo

Relé principal

MINI

Relé de arranque

MICRO

Relé del calentador del combustible

MICRO

Relé del ventilador 2 de refrigeración

MICRO

Relé del limpiaparabrisas 1

MICRO

Relé del A/C

MICRO

Relé ACC

MICRO

Relé ENC1

MICRO

Relé ENC2

MICRO

Relé del ventilador 1 de refrigeración

MICRO

Relé del limpiaparabrisas 2

MICRO

Relé del claxon

MICRO

Relé del desempañador trasero

MICRO

Relé del ventilador

MICRO

Relé del limpiaparabrisas trasero

MICRO

Relé del claxon de alarma

MICRO

Relé de la bomba de combustible

MICRO
