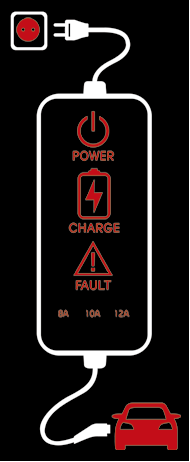

Kontrollampe		Detaljer
STIK	(Grøn)	Tændt: Tændt Blink: Fejl med stik til temperatursensor
STIK	(Rød)	Tændt: Beskyttelse af stik mod høj temperatur Blink: Advarsel om høj temperatur ved stik
POWER		Tændt: Tændt
CHARGE		Blink: Oplader i strømbesparende tilstand, kun CHARGE-kontrollampen vises.
FAULT		Blink: Opladning afbrudt
OPLADNINGSNIVEAU		Opladningsstrømstyrke 12 A	Ladestrømmen skifter (3 niveau), når der trykkes ned på kontakten (1) i 1 sekund, mens laderen er sat i et elstik, men ikke i køretøjet.
		Opladningsstrømstyrke 10 A
		Opladningsstrømstyrke 8 A
BIL	(Grøn)	Ladestik sat i stik
	(Blå)	Oplader
	(Rød)	Blink: Opladning umulig

NEJ	Status/Diagnose/Modforanstaltning	NEJ	Status/Diagnose/Modforanstaltning
1	Tilsluttet strømstik (grøn tændt) Fejl i sensor for temperatur ved stik (Grønt blink) Beskyttelse af stik mod høj temperatur (Rødt blink) Advarsel om høj temperatur ved stik (Rødt Til) (Kia anbefaler, at kontakte en autoriseret Kia-forhandler/servicepartner.)	2	Ladestik sat i køretøjet (Grønt On)
3	Under opladning Kontrollampe for opladning (Grønt blink) Kontrollampe for køretøj (Blåt On)	4	Før ladestik sættes i køretøjet (Rødt blink) Unormal intern temperatur Enhedssvigt (Kia anbefaler, at kontakte en autoriseret Kia-forhandler/servicepartner.)
5	Stik sat i køretøjet (Rødt blink) Intern diagnostisk enhedsfejl Strømlækage Unormal intern temperatur (Kia anbefaler, at kontakte en autoriseret Kia-forhandler/servicepartner.)	6	Efter at ladestik er sat i stik i bil (Rødt blink) Kommunikationsfejl (Kia anbefaler, at kontakte en autoriseret Kia-forhandler/servicepartner.)
7	Fejl i sensor for temperatur ved stik (Grønt blink) Beskyttelse af stik mod høj temperatur (Rødt blink) Advarsel om høj temperatur ved stik (Rødt Til) (Kia anbefaler, at kontakte en autoriseret Kia-forhandler/servicepartner.)	8	Energisparetilstand 3 minutter efter at opladning starter (Grønt blink)

Kontrollampe		Detaljer
POWER		Tændt: Tændt
CHARGE		Tændt: Oplader blinker: Strømgrænse på grund af høj stiktemperatur eller høj intern temperatur
FAULT		Blink: Opladning afbrudt
OPLADNINGSNIVEAU	12	12 A
	10	10 A
	08	8 A
	06	6 A
	Ladestrømmen skifter, når der trykkes ned på kontakten (1) i mindre end 1 sekund, mens laderen er sat i et elstik, men ikke i køretøjet.

Kontrollampe	Detaljer
Fejlkode	Tændt: Fejl under opladning/Fejl under selvdiagnose
	Fejlkode	Del	Årsag
	E1	CP-kommunikation	Kommunikationsfejl for køretøjet
	E2	Lækage	Strømlækage
	E3	Lækage	Opladerfejl
	E4	Stiktemperatur	Advarsel om overophedning af stik
	E5		Temperaturfejl for stik
	E6		Opladerfejl
	E7	Overstrøm	Advarsel om overstrøm ved opladning
	E8	Intern temperatur	Overophedning af oplader
	E9	Intern temperatur	Opladerfejl
	F1	Relæfejl	Opladerfejl
	F2	GM/I	Dårlig jordforbindelse af stik
	F3	SMPS Strømsvigt	SMPS-fejl (spændingsfejl)
	F4	SMPS Strømsvigt	SMPS-fejl (unormal spænding)
	F5	CP-spændingsfejl	CP (-) spændingsfejl
	F6	CP-spændingsfejl	CP (+) spændingsfejl
	F7	Fejl med temperatursensor	Fejl med stik til temperatursensor
	F8	Fejl med temperatursensor	Fejl med PCB intern temperatursensor
