Beskrivelse af sikrings-/relæpanel
Indvendigt sikringspanel
Inde bag dækslerne til sikrings-/relæpanelet, kan du finde sikringens/relæets mærkat, der beskriver sikringens/relæets navn og kapacitet.
Ikke alle sikringspanel-beskrivelser i denne manual kan passe på køretøjet. Det passer på tidspunktet, hvor manualen er udgivet. Når du kontrollerer sikringspanelet i dit køretøj , skal du gøre det i henhold til mærkatet på sikringspanelet.

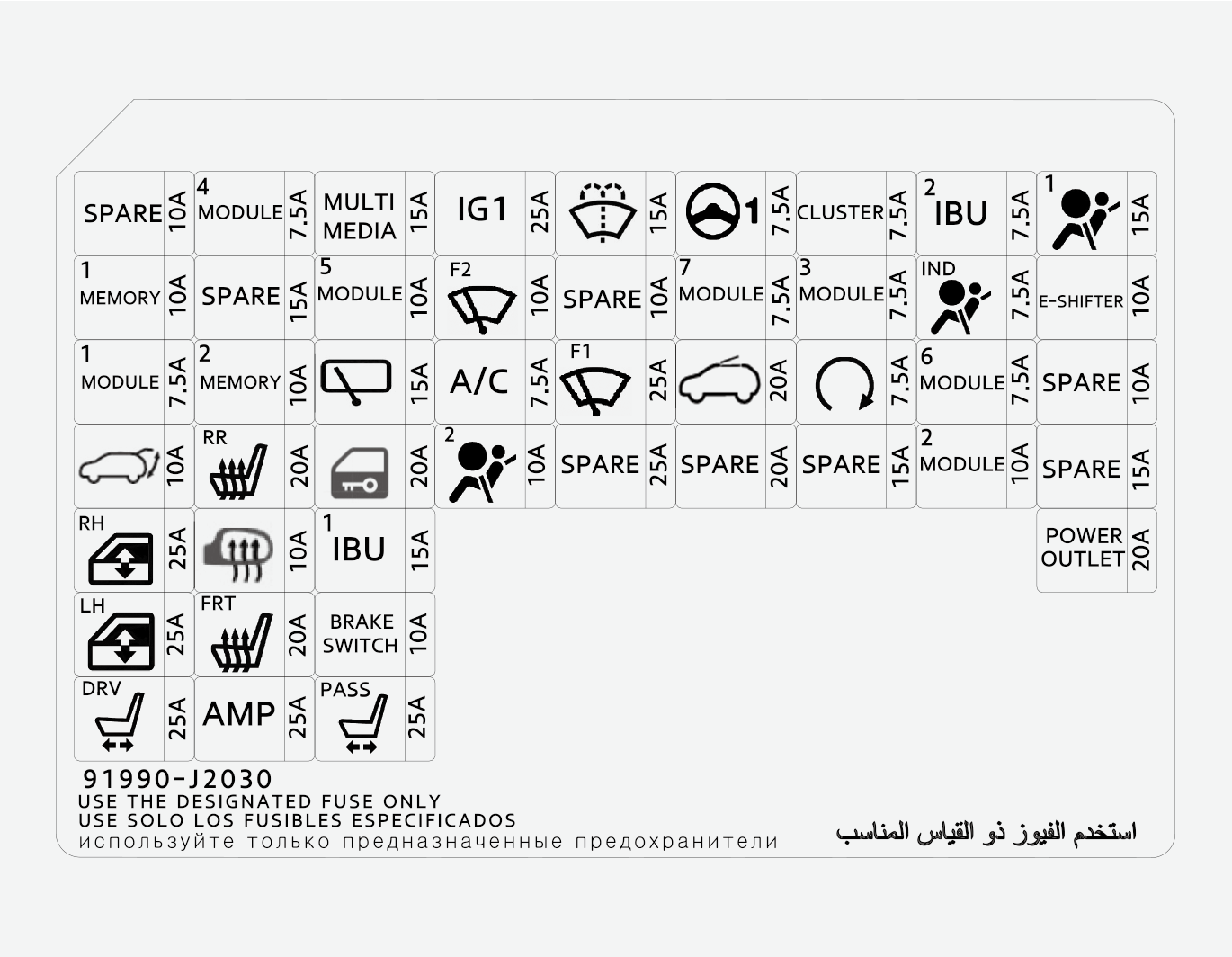

Sikringspanel i førersiden
|
Beskrivelse |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|
|
POWER OUTLET |
|
20A |
Frontkontakt |
|
MODULE2 |
|
10A |
E/R-samleblok (strømudtagsrelæ), lyd, bageste USB-oplader, trådløs oplader, lydstemningslampe, forstærker, fører-/passagerdørs stemningslampe, strømkontakt til udvendigt spejl, A/V- og navigationshovedenhed, IBU (integreret karosseristyrings-enhed) |
|
HEATED MIRROR |
|
10A |
Fører/passager elsidepejl, Kontrolmodul klimaanlæg |
|
IG1 |
|
25A |
PCB-blok (Sikring - IEB2, EPCU2) |
|
AIR BAG1 |
|
15A |
Paasagerregistreringssensor, SRS-kontrolmodul (supplerende fastholdelsessystem) |
|
A/BAG IND |
|
7,5A |
Instrumentklynge, kontrolmodul til klimaanlæg |
|
IBU2 |
|
7,5A |
IBU (integreret karosseristyrings-enhed) |
|
CLUSTER |
|
7,5A |
HUD, Instrumentklynge |
|
MDPS *1 |
|
7,5A |
MDPS-enhed (motordrevet servostyring) |
|
MODULE3 |
|
7,5A |
Stoplygtekontakt |
|
MODULE4 |
|
7,5A |
Frontkamera, IBU (Integreret karosseristyrings-enhed), Frontradar, Crash Pad-kontakt, Bagerste hjørneradar Venstrestyret/Højrestyret, VESS (Virtuelt motorlydsystem).enhed (Højttaler) |
|
MODULE5 |
|
10A |
Forreste luftventilation Sædekontrolmodul, rash pad-kontakt, A/V & Navigation Hovedenhed, Forsædevarmer Kontrolmodul, Bagsædevarmer Modul, Audio, Elektrokromisk Spejl |
|
A/C |
A/C |
7,5A |
Kontrolmodul klimaanlæg |
|
WIPER FRT1 |
|
25A |
Front viskermotor, PCB-blok (frontvisker (lav) relæ) |
|
WIPER RR |
|
15A |
Bagrudens viskermotor, ICM-relæboks (bagrudens viskerrelæ) |
|
WASHER |
|
15A |
Multifunktionsafbryder |
|
MODULE6 |
|
7,5A |
IBU (integreret karosseristyrings-enhed) |
|
MODULE7 |
|
7,5A |
For-/bagsædevarmer kontrolmodul, forreste luftventilation Sædekontrolmodul, E/R-samleblok (W/S Opvarmet glas venstre relæ) |
|
E-SHIFTER |
E-SKIFTER |
10A |
Førerkonsolkontakt, skiftevælgerkontakt (SBW) |
|
WIPER FRT2 |
|
10A |
Front viskermotor, PCB-blok (forrudens vinduesvisker-relæ (lav)), IBU (integreret karosseristyringsenhed) |
|
START |
|
7,5A |
IBU (integreret karosseristyrings-enhed), EPCU |
|
P/WINDOW LH |
|
25A |
Elruder VH-relæ, Sikkerhedsmodul elrude førerside |
|
P/WINDOW RH |
|
25A |
Elruder VH-relæ, Sikkerhedsmodul elrude passager |
|
TAILGATE OPEN |
|
10A |
Bagklaprelæ |
|
SUNROOF |
|
20A |
Motor til soltag |
|
AMP |
|
25A |
Amplifier |
|
S/HEATER FRT |
|
20A |
Forsædevarme kontrolmodul, Kontrolmodul til forreste luftventilation |
|
P/SEAT (DRV) |
|
25A |
Manuel kontakt førersæde |
|
P/SEAT (PASS) |
|
25A |
Manuel kontakt til passagersæde |
|
S/HEATER RR |
|
20A |
Kontrolmodul for bagsædevarmer |
|
DOOR LOCK |
|
20A |
Dørens låse-/oplåserelæ, ICM-relæboks (T/TurnUnlock-relæ) |
|
BRAKE SWITCH |
|
10A |
Stoplys-kontakt, IBU (integreret karosseristyrings-enhed) |
|
IBU1 |
|
15A |
IBU (integreret karosseristyrings-enhed) |
|
AIR BAG2 |
|
10A |
SRS-kontrolmodul (supplerende fastholdelsessystem) |
|
MODULE1 |
|
7,5A |
Farekontakt, Aktiv luftklap-enhed, Regnsensor, DataLink-stik |
|
MEMORY1 |
|
10A |
instrumentklynge, HUD |
|
MEMORY2 |
2HUKOMMELSE |
10A |
Kontrolmodul klimaanlæg |
|
MULTI MEDIA |
|
15A |
Hovedenhed for audio, A/V og navigation |
*1: MDPS (Motordrevet servostyring) er det samme som EPS (Servostyring).
Sikringspanel i motorrum
|
Sikringsnavn |
Sikringsnavn |
Symbol |
Sikringsklasse |
Beskyttet kredsløb |
|---|---|---|---|---|
|
MULTISIKRING |
LDC |
LDC |
150 A |
Sikring: KLIMAANLÆG1, IEB1, IEB2, OPLADER1, Klimaanlæg, EPCU |
|
MDPS *1 |
|
80 A |
MDPS-enhed (motordrevet servostyring) |
|
|
B+5 |
|
60 A |
PCB-blok (hovedrelæ, sikring: BATTERISTYRING, HORN, EPCU1) |
|
|
B+2 |
|
60 A |
ICU-samleblok (IPS (instrumentpanelmodul) Kontrolmodul, IPS (instrumentpanelmodul)(1CH)) |
|
|
B+3 |
|
60 A |
ICU Samleblok (IPS (Modul instrumentpanel) kontrolmodul) |
|
|
B+4 |
|
50 A |
ICU-samleblok (sikring: BAGKLP ÅBEN, SOLTAG, Forstærker, P/VINDUE V, P/VINDUE H, S/VARMER FRT, P/SÆDE (PASS), P/SÆDE (DRV)) |
|
|
COOLING FAN |
|
60 A |
Relæ til ventilator |
|
|
REAR HEATED |
|
40A |
Relæ til elektrisk opvarmet bagrude |
|
|
BLOWER |
|
40A |
Relæ til blæser |
|
|
IG1 |
|
40A |
PDM (IG1) #2 Relæ, PDM (ACC) #1 Relæ |
|
|
IG2 |
|
40A |
PDM (IG2) #3 Relæ |
|
|
IEB4 |
|
80 A |
Integreret Mobis elektronisk bremsekontrolmodul (Motor) |
|
|
B+6 |
 |
40A |
FORLYGTE HI-SIKRING 10A |
|
|
SIKRING |
POWER OUTLET3 |
|
20 A |
Forreste USB-oplader |
|
POWER OUTLET2 |
|
20 A |
Bagerste strømudtag |
|
|
OBC |
OBC |
10 A |
OBC (Indbygget lader) |
|
|
CHARGER2 |
|
10 A |
Laderlåsrelæ, laderoplåserelæ |
|
|
IG3 5 |
|
20 A |
IG3 2 Relæ, IG3 1 Relæ |
|
|
B+1 |
|
40 A |
Langtidsbelastningslåsrelæ, ICU-samleblok (sikring: DØRLÅS, S/HEATER RR, BREMSEKONTAKT, IBU (Integreret karrosserikontrolenhed)1, AIRBAG 2, MODUL 1) |
|
|
E-SHIFTER1 |
|
40 A |
E-skifter relæ; sikring: E-SHIFTER2 |
|
|
CHARGER1 |
|
10 A |
Opladerdækselmodul, CCM-enhed |
|
|
SIKRING |
A/C |
A/C |
15 A |
Kontrolmodul klimaanlæg |
|
IEB1 |
|
40 A |
Multifunktionskontrolstik, integreret Mobis elektronisk bremsekontrolmodul |
|
|
IEB2 |
|
40 A |
Integreret Mobis elektronisk bremsekontrolmodul |
|
|
POWER OUTLET1 |
|
40 A |
Relæ til strømudtag |
|
|
E-SHIFTER2 |
|
10 A |
SCU, Skiftvælgerkontakt (SBW) |
|
|
HORN |
|
15 A |
Horn-relæ |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (Indbygget lader), EPCU, Kompressor i airconditionsystem |
|
|
BATTERY MANAGEMENT |
|
15 A |
BMU |
|
|
ELECTRICAL WATER PUMP |
|
15 A |
Elektrisk vandpumpe (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Opladerdækselmodul, Aktiv luftklapenhed, ICU Junction blok (IPS (Instrumentpanelmodul) Kontrolmodul), kombiinstrument, opladerlampe, Audio,A/V og navigationshovedenhed |
|
|
IG3 1 |
|
15 A |
E/R-samleblok (IG3 2 Relæ, IG3 1 Relæ) |
|
|
IEB3 |
|
10 A |
Multifunktionelt kontrolstik, Data Link-stik, integreret Mobis elektronisk bremsekontrolmodul |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
3-vejs kølevæskekontrolventil LH/RH, E/R Junction Block (køleventilatorrelæ, blæserrelæ), klimaanlægskontrolmodul, CCM-enhed, klimaanlæg PTC-varmer |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
B/ALARM HORN |
|
10 A |
Relæ til tyverialarm |
|
|
H/LAMP HI |
|
10 A |
Forlygte-relæ fjernlys |
|
|
TRAILER |
|
40 A |
Trailer |
*1: MDPS (Motordrevet servostyring) er det samme som EPS (Servostyring).
Batteriterminaldæksel
Relæ
|
Symbol |
Relænavn |
Type |
|---|---|---|
|
|
Oplader oplåsningsrelæ |
MICRO |
|
|
Opladerlås relæ |
MICRO |
|
|
PDM (IG1) 2 Relæ |
MICRO |
|
|
Relæ til strømudtag |
MICRO |
|
|
IG3 1 relæ |
MICRO |
|
|
PDM (IG2) 3 Relæ |
MICRO |
|
|
Relæ til elektrisk opvarmet bagrude |
MICRO |
|
|
PDM (ACC) 1 Relæ |
MICRO |
|
|
Relæ til ventilator |
MINI |
|
|
Relæ til blæser |
MINI |
|
E-SKIFTER |
E-skifter relæ |
MICRO |
|
|
IG3 2 relæ |
MICRO |
|
|
Forlygte-relæ fjernlys |
MICRO |
