Fonctionnement

1. Ouvrir le hayon.

2. Ouvrir le couvercle de service.

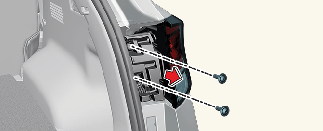

3. Desserrer les vis de retenue de l’ensemble de feu avec un tournevis cruciforme.

4. Retirez le bloc optique arrière de la carrosserie du véhicule.

5. Déconnectez le connecteur de l’ensemble de feux arrière combinés.

6. Retirez la douille de l’ensemble en tournant la douille dans le sens inverse des aiguilles d’une montre jusqu’à ce que les languettes de la douille s’alignent avec les fentes de l’ensemble.

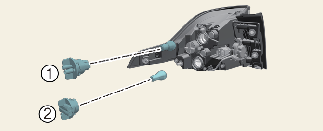

   1. Ampoule feu stop

   2. Ampoule clignotant arrière

7. Retirez l’ampoule de la douille en l’enfonçant et en la faisant tourner dans le sens inverse des aiguilles d’une montre jusqu’à ce que les languettes de l’ampoule s’alignent avec les fentes de la douille. Retirez l’ampoule de la douille.

8. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce qu’elle soit en place.

9. Installez la douille dans l’ensemble en alignant les languettes de la douille avec les fentes de l’ensemble. Appuyez sur la douille dans l’ensemble et tournez-la dans le sens horaire.

10. Installez l’ensemble de feux arrière combinés au corps du véhicule.

11. Installez le couvercle de service.
