Opis omarice z varovalkami/releji

Plošča z varovalkami na voznikovi strani
Plošča z varovalkami prostora za motor
Škatla z varovalkami zadaj
Varnostno okno škatle za akumulator

Na notranji strani pokrova omarice z varovalkami/releji je nalepka z navedbo imen in zmogljivosti varovalk/relejev.

OPOMBA

Določeni opisi omarice z varovalkami v tem priročniku morda ne ustrezajo vašemu vozilu. Opisi veljajo na dan izdaje priročnika. Ko pregledujete omarico z varovalkami v vozilu, si oglejte nalepko z oznakami varovalk.

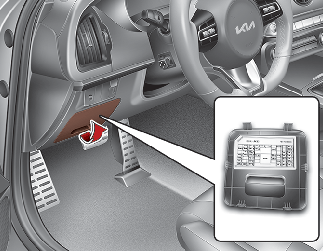

Plošča z varovalkami na voznikovi strani

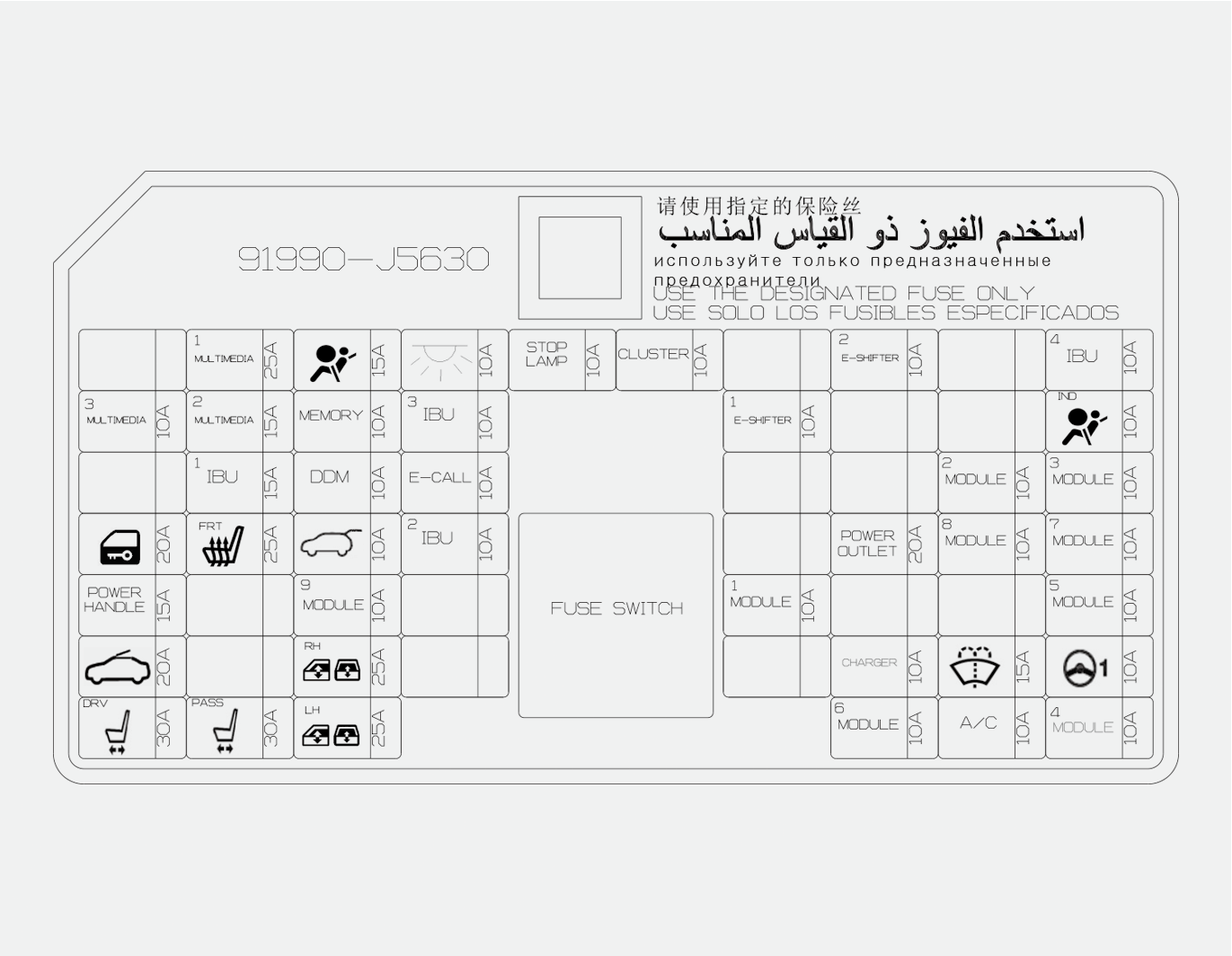

Plošča z instrumenti (plošča z varovalkami na voznikovi strani)

Ime varovalke

Simbol

Moč varovalke

Zaščiteno vezje

MULTIMEDIJA 1

25 A

[Brez ISG] Varovalka - MULTI MEDIA 3, MULTI MEDIA 2 [Z ISG] Pretvornik nizkega DC-DC (zvok)

ZRAČNA BLAZINA

15 A

Nadzorni modul dodatnega zadrževalnega sistema (SRS)

Osrednja svetilka za osvetljevanje notranjosti

10 A

Zgornja svetilka konzole, osrednja sobna svetilka, sobna svetilka, stikalo svetilke levega ročaja/desna stran ročaja, levo ročaj prtljažne luči / desna stran, svetilka za predalnike, svetilka za vgradnjo voznikov / sovoznikov, voznikova /sovoznikova svetilka vrat, voznik /sovoznikova nožna svetilka

ZAVORNA LUČ

10 A

IBU, stikalo za ustavitev luči

SKUPINA INSTRUMENTOV

10 A

Instrumentna plošča, projekcijski zaslon

E-SHIFTER 2

10 A

Prestavna ročica elektronskega avtomatskega menjalnika (IG1)

IBU 4

10 A

IBU (IG1)

MULTIMEDIJA 3

10 A

[z ISG] Instrumentna plošča, projekcijski zaslon, stikalo klimatske naprave, brezžični polnilnik, [z ISG] opozorilnik na trčenje v mrtvem kotu, [brez ISG] SVM (sistem prikaza okolice)

MULTI MEDIJA 2

15 A

Zvok

SPOMIN

10 A

Nadzorni modul klimatske naprave, stikalo za klimatsko napravo, varnostni indikator, projekcijski zaslon [brez ISG] Instrument na plošča

IBU 3

10 A

IBU (B+)

E-SHIFTER 1

10 A

Prestavna ročica elektronskega avtomatskega menjalnika (B+)

ZRAČNA BLAZINA IND.

10 A

Instrumentna plošča, indikator opozarjanja na sovoznikov varnostni pas/varnostni pas na zadnjem sedežu

IBU 1

15 A

IBU (B+)

VOZNIK MODUL VRATA

DDM

10 A

Modul voznikovih vrat, voznikovo/sovoznikovo električno zunanje ogledalo

E-KLIC

10 A

Modul e-klica MTS (telematični sistem Mozen)

MODUL 2

10 A

IBU (IG2)

MODUL 3

10 A

Stikalo prestavne ročice avtomatskega menjalnika, modul voznikovih vrat, stikalo zavorne luči

ZAKLEPANJE VRAT

20 A

Rele za zaklepanje vrat, rele za odklepanje vrat, rele za mrtvo zaklepanje

GRELNIK SEDEŽEV

25 A

Nadzorni modul prezračevanja sprednjih sedežev, nadzorni modul grelnika sprednjih sedežev

VRATA PRTLJAŽNIKA

10 A

rele za zaslon zadnjih vrat, rele za pokrov za gorivo, stikalo za crash pad

IBU 2

10 A

IBU (B+ (ESCL)), senzor za dež

ELEKTRIČNA VTIČNICA

20 A

Sprednja električna vtičnica

MODUL 8

10 A

Krmilnik ventilatorja (motor BLDC)

MODUL 7

10 A

IBU, enota ECS, AWD (pogon na vsa kolesa) ECM (elektronski krmilni modul), modul pametnega tempomata, indikator ročice za samodejni menjalnik, stikalo konzole (spredaj/zgoraj), zaslon za prikaz okolice (SVM), stikalo blazine za zaščito pred udarci, senzor kota volana, nagib krmiljenja in teleskopski modul, za pomoč pri vodenju voznega pasu, elektronski kontrolni modul za namestitev stroja

POWER ROČAJ

15 A

Krmiljenje nagiba in teleskopski modul

MODUL 9

10 A

kontrolna enota za zrak lumbarno voznik

MODUL 1

10 A

Konektor Data Link, stikalo konzole (zgornje), voznikova /sovoznikova svetilka vrat

MODUL 5

10 A

Krmilni modul klimatske naprave, stikalo klimatske naprave, zvok, naglavna svetilka levo ročaj / desna stran, nizko DC-pretvornik (avdio / AMP (ojačevalnik)), elektro kromirano ogledalo, AMP (ojačevalnik), MTS (Mozen Telematics System) E-klicni modul, krmilni modul z integriranim voznikovim sistemom, nadzorni modul za prezračevanje zraka spredaj, nadzorni modul spredaj / zadaj za toplejši sedež, brezžični polnilnik

STREŠNO OKNO

20 A

kontrola enota za panoramsko strešno okno (steklo)

OKNO NA MOTOR POTNIK

25 A

Modul za okno na motor potnik, zadnje okno na motor modul za ročaj na desni

POLNILNIK

POLNILNIK

10 A

polnilnik USB spredaj/zadaj

NAPRAVE ZA PRANJE

15 A

Večfunkcijsko stikalo

Motorno servo krmiljenje (MDPS)

10 A

Enota MDPS (motorno ojačeno krmiljenje) (R-MDPS (motorno ojačeno krmiljenje))

MOTORIZIRAN SEDEŽ VOZNIK

30 A

kontrolni modul integrirani spominski sistem voznik, ročno stikalo voznik

MOTORIZIRAN SEDEŽ POTNIK

30 A

ročno stikalo potnik

OKNO NA MOTOR VOZNIK

25 A

Modul za okno na motor voznik, zadnje okno na motor modul za ročaj na levi

MODUL 6

10 A

IBU, monitor okrog zaslona, zvok, AMP (ojačevalnik), MTS (Možen telematski sistem) ECall modul, pretvornik nizkega enosmernega toka (avdio / AMP (ojačevalnik)), elektronska ročica za samodejni prenos (SBW (Shift by Wire)), priključni blok prostora motorja (rele za vtičnico)

A/C

A/C

10 A

Nadzorni modul klimatske naprave, stikalo klimatske naprave, priključni blok prostora motorja (rele ventilatorja)

MODUL 4

10 A

Leva ročica žarometa / desna ročica, krmilna enota AFS, modul naprave za samodejno izravnavo žarometa

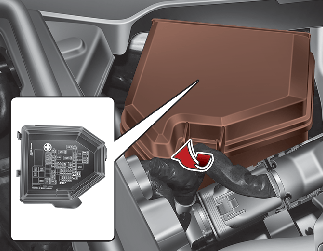

Plošča z varovalkami prostora za motor

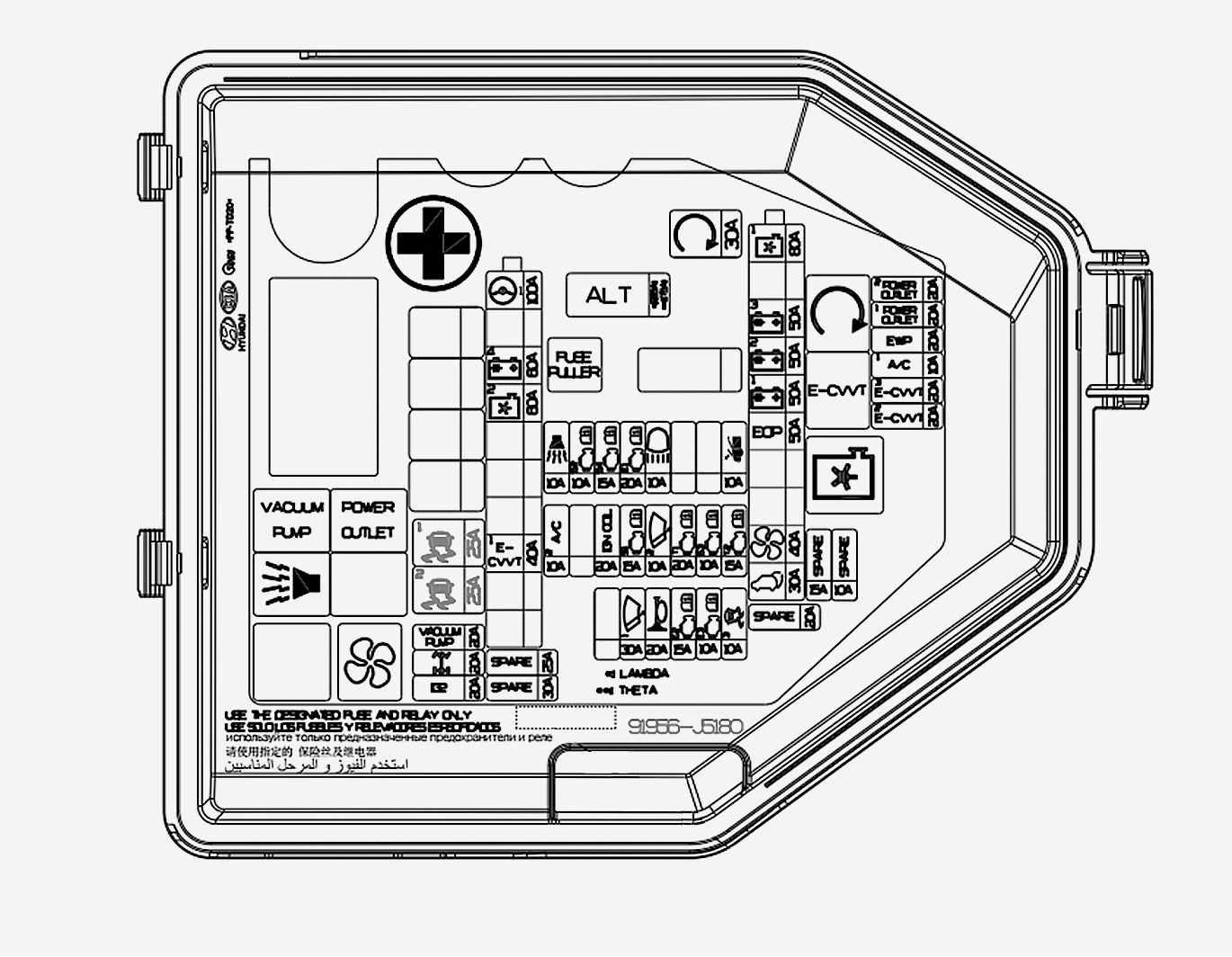

Glavna omarica za varovalke v prostoru za motor

Ime varovalke

Simbol

Moč varovalke

Zaščiteno vezje

ALT

175A

225 A

Alternator, varovalka - GLOW,Multi varovalka - C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 / VENTILATOR / ZADNJA VRATA

»START« (Zagon)

30 A

Rele za vžig

C/VENTILATOR 1

80 A

[BLDC (brez krtačk enosmerni tok) Motor] kontroler za ventilator hlajenja

B+3

50 A

Instrumentna plošča stikalni blok (varovalka - STOP LUČ, varovalka naprave za samodejno prekinitev plazilnega toka – OSREDNJA SVETILKA ZA OSVETLJEVANJE NOTRANJOSTI / MULTI MEDIA3 /MULTI MEDIA2 / MEMORY1 / IBU3 / MODUL VRATA VOZNIKA / E-CALL)

B+2

50 A

Instrumentna plošča stikalni blok (varovalka - KLJUČAVNICA VRATA / POWER ROČAJ / STREHA /MOTORIZIRAN SEDEŽ VOZNIK /MOTORIZIRAN SEDEŽ POTNIK)

B+1

50 A

Stikalni blok instrumentne plošče (varovalka - GRELNIK SEDEŽA / ZADNJA VRATA / MODUL9 / OKNO NA MOTOR POTNIK / PROIZVODNJA NAPRAVA/OKNO NA MOTOR VOZNIK)

EOP

50 A

[s ISG] električna črpalka za olje

ESC 1

25 A

Nadzorni modul ESC (Elektronski nadzor stabilnosti)

ESC 2

25 A

Nadzorni modul ESC (Elektronski nadzor stabilnosti)

VENTILATOR

40 A

Rele ventilatorja

VRATA PRTLJAŽNIKA

30 A

Modul vrat prtljažnika z električnim upravljanjem

Motorno servo krmiljenje (MDPS)

100 A

Enota MDPS (motorno servo krmiljenje)

B+4

60 A

Krmilni rele ZA motor, varovalka - HUPA / BRISALEC1 / H / ŽAREK H / LUČ / B / ALARM)

C/FAN 2

60 A

[DC (enosmeren tok) Motor] rele za ventilator

E-CVVT 1

40 A

[(bencinski motor) 2.0 FR T-GDi] E-CVVT rele

VAKUUMSKA ČRPALKA

20 A

Rele vakuumske črpalke

»AWD« (Štirikolesni pogon)

20 A

AWD (pogon na vsa kolesa) ECM (Elektronski kontrolni modul)

IG 2

20 A

Rele IG2

ELEKTRIČNA VTIČNICA 2

20 A

Zadnja električna vtičnica

ELEKTRIČNA VTIČNICA 1

20 A

Sprednja električna vtičnica

A/C 1

10 A

Nadzorni modul klimatske naprave

E-CVVT 3

20 A

[(bencinski motor) 2.0 FR T-GDi]

Modul ECM (nadzorni modul motorja)

E-CVVT 2

20 A

[(bencinski motor) 2.0 FR T-GDi]

Modul ECM (nadzorni modul motorja)

ESC 3

10 A

ESC (elektronski nadzor stabilnosti) krmilni modul, večnamenski konektor za preverjanje

ECU 3

10 A

Modul ECM (nadzorni modul motorja)

ECU 2

15 A

Modul ECM (nadzorni modul motorja)

HUPA

20 A

Rele hupe

WIPER 1

30 A

Napajalni rele za brisalce

TCU 2

15 A

TCM (Nadzorni modul menjalnika), [z ISG] črpalka motornega olja

O2

SENZOR

15 A

[(bencinski motor) 2.0 FR T-GDi, (bencinski) 3,3 T-GDi] Senzor kisika (GOR/DOL)

TCU 1

20 A

TCM (Nadzorni modul menjalnika)

WIPER 2

10 A

Napajalni rele za brisalce

SENZOR 1

15 A

Rele črpalke za gorivo

VŽIGALNA TULJAVA

20 A

[(bencinski motor) 2.0 FR T-GDi] Vžigalni kabel #1/#2/#3/#4[(bencinski motor) 3.3 T-GDi] Vžigalni kabel #1/#2/#3/#4/#5/#6

AKTIVNI POKROV MOTORJA

10 A

Modul za nadzor dviga aktivnega motorja

H/ŽAREK H/LUČ

10 A

rele žaromet (dolg)

ECU 1

20 A

Modul ECM (nadzorni modul motorja)

SENZOR 3

10 A

[(bencinski motor) 2.0 FR T-GDi, (bencinski) 3,3 T-GDi] RELE VAKUUMSKE ČRPALKE, VAKUUM SW

SENZOR 2

10 A

[(bencinski motor) 2.0 FR T-GDi, (bencinski motor) 3.3 T-GDi] rele ventilatorja , kontrolni ventil olja, odvajalni avtomatski kontrolni ventil , RCV (nazor ventila za recirkulacijo), električni termostat

[(bencinski motor) 3.3 T-GDi] Kontrolni ventil tlaka olja, AKTIVNI VARIABILNI IZPUŠNI VENTIL

B/ALARM

10 A

Rele protivlomne hupe

EWP

EWP

20 A

Električna vodna črpalka

A/C 2

10 A

Kompresor brez sklopke
Rele

Ime releja

Simbol

Vrsta

Rele vakuumske črpalke

ISO HC MICRO

Rele protivlomne hupe

ISO MICRO

Rele električne vtičnice

ISO HC MICRO

Rele ventilatorja

ISO HC MICRO

Rele za vžig

ISO HC MICRO

E-CVVT rele (G4KL)

ISO MICRO

Rele hladilnega ventilatorja

3725 MINI

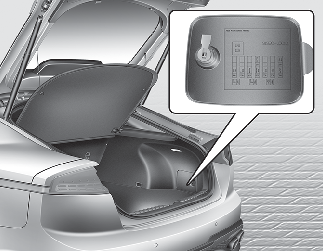

Škatla z varovalkami zadaj

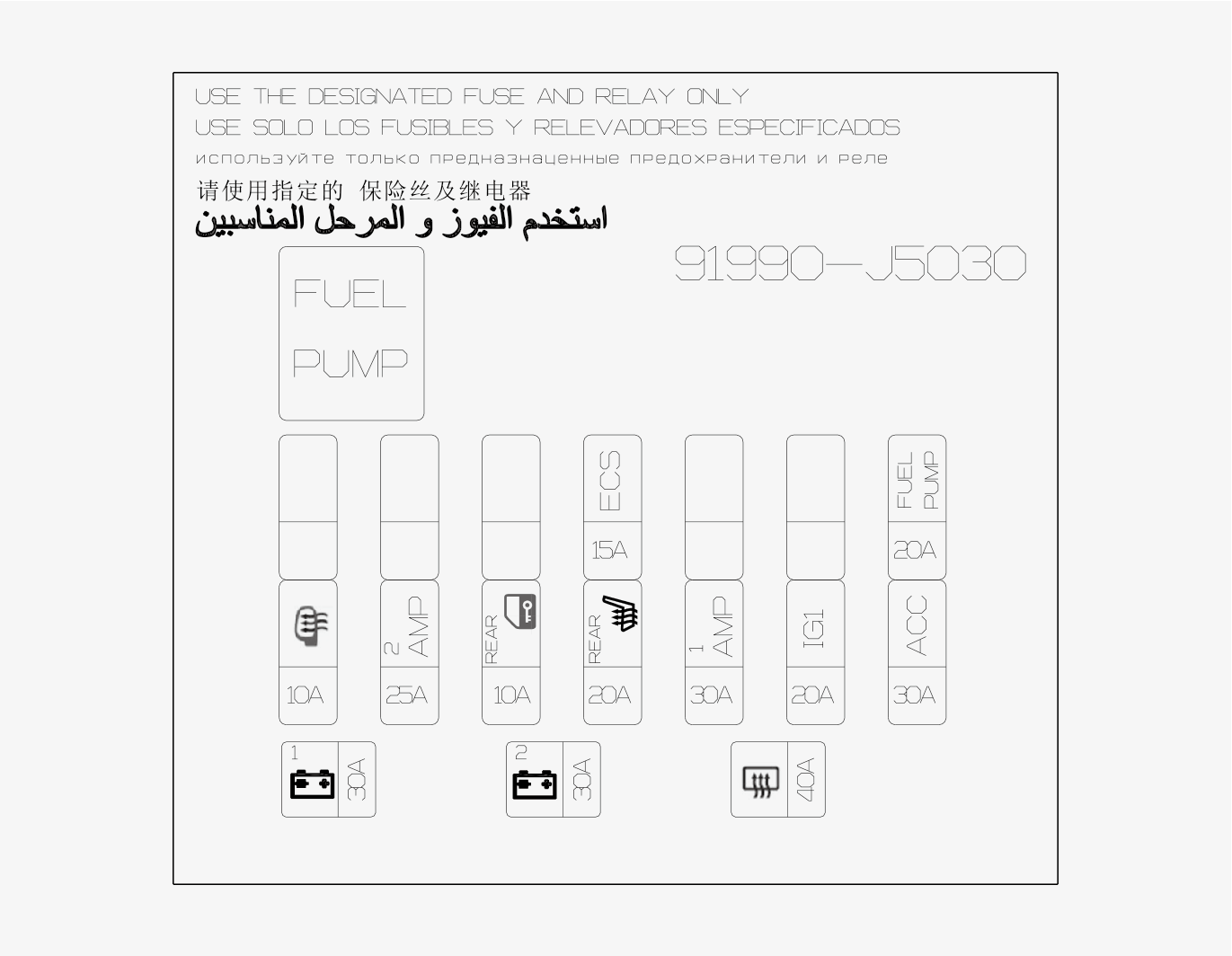

Škatla z varovalkami zadaj

Ime varovalke

Simbol

Moč varovalke

Zaščiteno vezje

ECS

15 A

ECS enota (elektronsko krmiljenje vzmetenja)

ZADNJA S / OGREV

20 A

Nadzorni modul grelnika zadnjega sedeža

TOPLOTNO OGLEDALO

10 A

Stikalo klimatske naprave, voznikovo/sovoznikovo električno zunanje ogledalo

ČRPALKA ZA GORIVO

20 A

Rele črpalke za gorivo

MRTVO ZAKLEPANJE

10 A

aktuator ključavnice zadnjih vrat kljuka leva stran / kljuka desna stran (RHD)

OGREVANJE ZADAJ

40 A

Ogrevan rele zadaj

AMP 2

25 A

AMP (ojačevalec) (MOBIS/PREMIUM)

AMP 1

30 A

[brez ISG] varovalka - AMP2[z ISG] nizek DC-DC Converter (AMP (ojačevalec))

IG 1

15 A

IG1 Rele

ACC

ACC

30 A

ACC Rele

B+1

30 A

Priključni blok za instrumentno ploščo (Varovalka - IBU1/IBU2)

B+2

30 A

Priključni blok za instrumentno ploščo (Varovalka , E-SHIFTER / MODULE1)

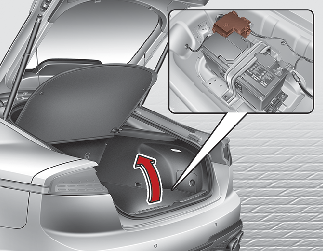

Varnostno okno škatle za akumulator

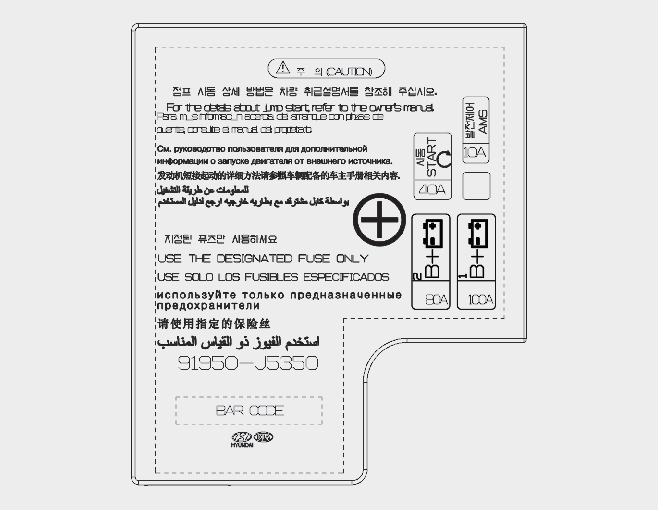

Varnostno okno škatle za akumulator

Ime varovalke

Simbol

Moč varovalke

Zaščiteno vezje

B+1

100 A

Priključni blok sub zadaj (varovalka - ČRPALKA ZA GORIVO / GRETJE ZADAJ/ AMP1)

B+2

80 A

Priključni blok sub zadaj (DCU rele, varovalka - ECS1 / ZADAJ S/GRETJE /IG1)

»START« (Zagon)

40 A

Priključni blok strojnica (Rele za napajanje), varovalka -START / ECU2 / TCU1)

AMS

10 A

Senzor akumulatorja
