Napolnite pnevmatike na zahtevano raven tlaka in iz vozila odstranite vse, razen voznika, rezervne pnevmatike in orodja.
Vozilo mora stati na ravnih tleh.
Na zaslon narišite navpični črti (navpični črti, ki potekata skozi središči žarometov) in vodoravno črto (vodoravno črto, ki poteka skozi središči žarometov).
Ko usmerite žaromete tako, da je najsvetlejši del snopa na vodoravni in navpičnih črtah, morajo biti žarometi in akumulator v dobrem stanju.

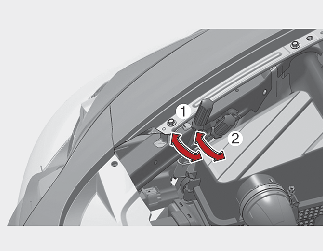

Če želite snop zasenčenih in dolgih luči usmeriti v levo ali desno, obrnite vijak (1) v levo ali desno. Če želite snop zasenčenih in dolgih luči usmeriti navzgor ali navzdol, obrnite vijak (2) v levo ali desno.

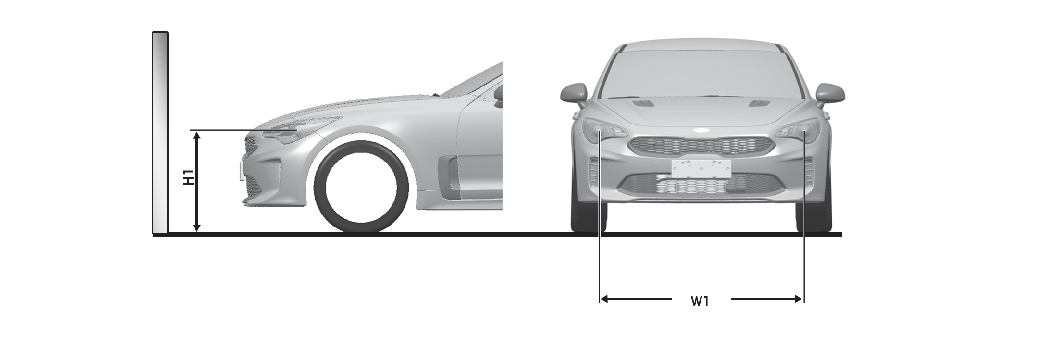

* A: Površina za nastavitev

Enota: mm

Snop zasenčenih luči žarometa (voznikova stran)

Vklopite zasenčene luči, ko voznika ni v vozilu.
Projekcija mejne črte mora biti enaka kot mejna črta na sliki.
Pri usmerjanju zasenčenih luči morate po prilagoditvi vodoravnega položaja prilagoditi tudi navpični položaj.
Če je na voljo naprava za uravnavanje sprednjih žarometov, nastavite stikalo naprave v položaj 0.

Na podlagi oddaljenosti 10 m

A: Navpična črta skozi središče žarnice levega žarometa (spodnji)

B: Navpična črta skozi središče žarnice desnega žarometa (spodnji)

C: Vodoravna črta skozi središče žarnice žarometa (spodnji)

D: Mejna črta

E: Os avtomobila

F: Tla

Snop zasenčenih luči žarometa (sovoznikova stran)
