Componentes y funciones del SRS

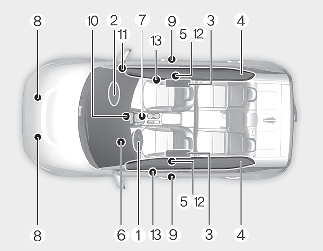

El SRS está formado por los siguientes componentes:

  1. Módulo del airbag delantero del conductor

  2. Módulo del airbag delantero del pasajero

  3. Módulos del airbag lateral*

  4. Módulos del airbag de cortina*

  5. Conjuntos del pretensor del retractor

  6. Indicador de advertencia del airbag

  7. Módulo de control SRS (SRSCM)

  8. Sensores de impacto frontal

  9. Sensores de impacto lateral*

  10. Indicador ON/OFF del airbag frontal del acompañante*

  11. Interruptor ON/OFF del airbag frontal del pasajero*

  12. EFD (dispositivo de sujeción de emergencia)*

  13. Sensores de impacto por presión lateral*

*: si está equipado

El SRSCM controla continuamente todos los componentes mientras el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) está en ON (activado) para determinar si el impacto frontal, semifrontal o lateral es lo suficientemente fuerte para necesitar el despliegue del airbag o del pretensor del cinturón de seguridad.

El testigo de advertencia del airbag SRS en el panel de instrumentos aparecerá durante unos 6 segundos después de colocar el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) en la posición ON (activado) y, a continuación, el testigo de advertencia del airbag debería apagarse.

ADVERTENCIA

Si alguna de la siguientes condiciones ocurre, esto indica una avería del SRS. En este caso, solicite la inspección del sistema en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.

  • La luz no se enciende momentáneamente al colocar el encendido en ON (activado).

  • La luz permanece encendida después de aparecer durante aproximadamente 6 segundos.

  • La luz se enciende mientras el vehículo está en movimiento.

  • El testigo parpadea cuando el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) está en la posición ON (activado).

Airbag delantero del conductor (1)

Los módulos del airbag están situados en el centro del volante de la dirección y en el panel del acompañante delantero sobre la guantera. Cuando el SRSCM detecta un impacto fuerte en la parte delantera del vehículo, se desplegarán automáticamente los airbags delanteros.

Airbag delantero del conductor (2)

Una vez desplegado, las costuras moldeadas directamente en las cubiertas del panel se separarán por la presión de la expansión del airbag. Esta mayor apertura de las cubiertas es lo que permite el completo inflado de los airbags.

Airbag delantero del conductor (3)

Un airbag completamente inflado, en combinación con un cinturón correctamente colocado, aminora el movimiento hacia delante del conductor y del acompañante, reduciendo el riesgo de lesiones en cabeza y pecho.

Después de completarse el inflado, el airbag comienza a desinflarse inmediatamente, permitiendo que el conductor mantenga la visión delantera y la capacidad de accionar el volante u otros controles.

Airbag delantero del acompañante
ADVERTENCIA

  • No monte ni coloque ningún accesorio (soporte de bebidas, soporte para CD, pegatinas, etc.) en el panel del pasajero delantero sobre la guantera en un vehículo que tenga airbag. Estos objetos podrían convertirse en peligrosos proyectiles o provocar lesiones si el airbag del pasajero se infla.

  • Al colocar un ambientador en el interior del vehículo, no lo coloque ni cerca del tablero de instrumentos ni en la superficie del tablero de instrumentos.

    Podría convertirse en un peligroso proyectil o provocar lesiones si el airbag del acompañante se infla.

ADVERTENCIA

  • Si un airbag se despliega, puede producirse un fuerte ruido seguido de polvo que se suelta del vehículo. Estas condiciones son normales y no son peligrosas, los airbags están rellenos de este polvo fino. El polvo generado durante el despliegue del airbag puede provocarle irritación en la piel o en los ojos o agravarles el asma a algunas personas. Lave siempre todas las zonas de la piel expuestas con agua fría y un jabón neutro después de un accidente en el que se hayan desplegado los airbags.

  • El sistema SRS solo funciona cuando la llave de encendido se encuentra en la posición ON (activado). Si el testigo de advertencia del airbag SRS no aparece o si permanece encendido tras aparecer durante unos 6 segundos al girar el interruptor de encendido a la posición ON (activado), o tras arrancar el motor, o si se enciende durante la conducción, significa que el SRS no está funcionando correctamente. En este caso, solicite la inspección del sistema en un taller profesional. Kia recomienda visitar un centro de servicio/distribuidor Kia autorizado.

  • Antes de cambiar un fusible o desconectar un terminal de la batería, gire el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) a la posición LOCK (bloqueo) y extraiga la llave de encendido o desactive el botón ENGINE START/STOP (inicio/parada del motor). No extraiga ni cambie nunca los fusibles relacionados con el airbag cuando el interruptor de encendido o el botón ENGINE START/STOP (inicio/parada del motor) estén en la posición ON (activado). En caso de no observarse esta advertencia, aparecerá el testigo de advertencia del airbag SRS.
