När du inte kan köra in på en offentlig laddstation på grund av att batteriet är svagt kan du ladda bilen med den portabla laddningskabeln (ICCB: In-Cable Control Box)

• Den här kabeln är utformad för att förhindra problem som orsakas av oväntad batteriurladdning och när du använder vanliga strömuttag kan det medföra en för häftig laddning eftersom sådana uttag inte är avsedda för laddning av elbilar. Så avstå helt ifrån att använda sådana vid laddning av bilen.

• Om bilen är ansluten till hushållsel, kan en sådan laddning överskrida den tillåtna strömstyrkan och resultera i säkerhetsproblem så som att huvudsäkringen går och i värsta fall leda till brand.

1. Kontrollera uttagets strömmärkning innan du sticker kontakten i uttaget.

2. Anslut strömkontakten till ett vanligt vägguttag.



3. Kontrollera statusen på kontrollboxens display.

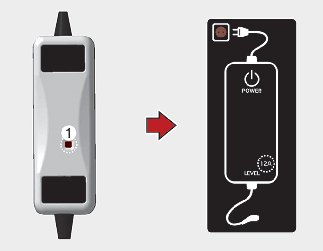

4. Justera laddningsströmmen genom att trycka på knappen (1) på baksidan av kontrollboxen, i mer än 1 sekund. (Se Mer information.)

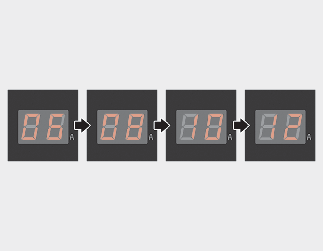

5. Varje gång knappen (1) trycks in kommer kontrollboxens display visa följden 12 A, 10 A och 8 A.(^*1,^*2)

6. När laddningsinställningen är gjord, starta laddningen enligt proceduren för underhållsladdning.

*1: MAX 10A: 10A, 8A, 6A*2: MAX 8A: 8A, 7A, 6A

* Exempel på inställning laddningsström med ICCB(i kabeln integrerad kontrollbox)

(Men, typfallen här visar endast exempel, verkliga situationer kan variera beroende på omgivande miljö.)

1. Kontrollera eluttagets märkström innan du ansluter kontakten till uttaget.

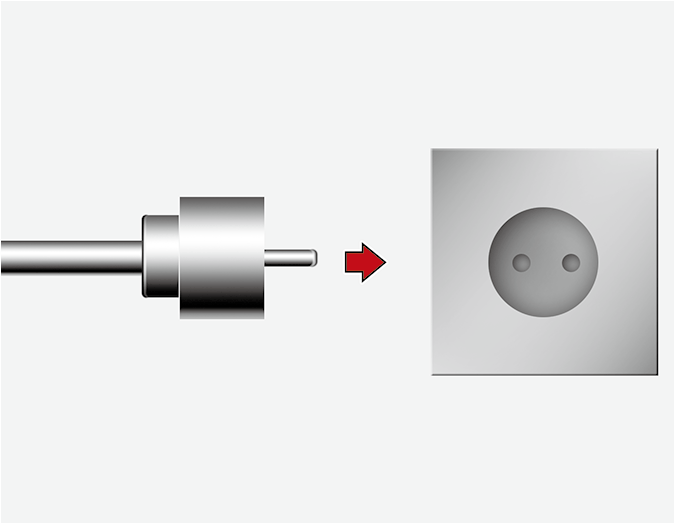

2. Anslut kontakten till ett vanligt vägguttag.



3. Kontrollera displayen på kontrollboxen.

4. Tryck på knappen (1) på baksidan av kontrollboxen i 2 till 8 sekunder för att justera laddningsnivån. (Se typ av laddkabel och exempel på hur du ställer in laddningsnivån.)



5. Laddningsnivån på manöverboxens display ändras varje gång du trycker på knappen (1).

6. När laddningsinställningen är gjord, starta laddningen enligt proceduren för laddning med bärbar laddare.

※ Exempel på inställning av ICCB-laddningsnivån

Exemplet är endast avsett som referens och kan variera beroende på omgivande milö.
