Startsida > Säkerhetsfunktioner i bilen > Bilbarnstolar (CRS) > ISOFIX-fästen och överrem (ISOFIX-fästsystem) för barn

ISOFIX-fästen och överrem (ISOFIX-fästsystem) för barn

ISOFIX-systemet håller bilbarnstolar på plats under färd och vid en eventuell olycka. Systemet underlättar monteringen av bilbarnstolar och minskar risken för felmontering. ISOFIX-systemet använder förankringspunkter i fordonet och fästen på bilbarnstolen. Med ISOFIX-systemet behöver inte säkerhetsbälten användas för att fästa bilbarnstolar i baksätet.

ISOFIX-fästena är metallförstärkningar som är inbyggda i bilen. Det finns två förankringspunkter nedtill på varje ISOFIX-plats. De är avsedda för de nedre fästena på bilbarnstolen.

Bilbarnstolen måste ha ISOFIX-fästen för att du ska kunna använda bilens ISOFIX-system.

Tillverkaren av bilbarnstolen tillhandahåller anvisningar om hur du använder bilbarnstolen och dess fästen tillsammans med ISOFIX-systemet.

ISOFIX-fästena är endast avsedda för bilbarnstolar som placeras på höger och vänster ytterplats i baksätet. Deras placering framgår av bilden.

VARNING

Försök inte att installera en bilbarnstol med ISOFIX-fästen på baksätets mittplats. Där finns inga ISOFIX-fästen. De yttre fästena kan skadas om du använder dem för att sätta fast en bilbarnstol på mittplatsen.

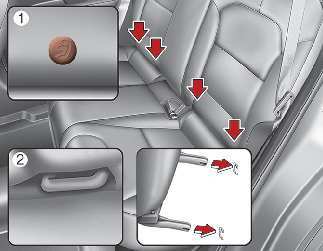

Typ A

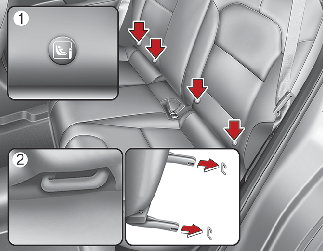

Typ B

  1. Indikator för ISOFIX-fästpunkt (typ A- , typ B- )

  2. ISOFIX-fästpunkt

ISOFIX-fästena sitter mellan ryggstödet och sitsen på baksätets ytterplatser och är märkta med symboler.

Montera en bilbarnstol med “ISOFIX-fästen”

Montera en bilbarnstol i "universell" kategori eller med ISOFIX-system på någon av de yttre sittplatserna:

  1. Flytta bort bältesspännet från ISOFIX-fästena.

  2. Avlägsna alla föremål som kan förhindra att bilbarnstolen kan fästas ordentligt i ISOFIX-fästena.

  3. Ställ bilbarnstolen på bilens sittplats och fäst sätet med ISOFIX-fästen enligt instruktionerna till bilbarnstolen.

  4. Följ instruktionerna från tillverkaren av bilbarnstolen vid montering och anslutning av ISOFIX-fästena på bilbarnstolen till bilens ISOFIX-fästen.

VARNING

Observera följande när du använder ISOFIX-systemet:

  • Läs och iaktta alla monteringsanvisningar som medföljer bilbarnstolen.

  • För att undvika att barnet fastnar i oanvända säkerhetsbälten ska alla säkerhetsbälten bak vara fastsatta i sina spännen och utom barnets räckvidd. Ett barn kan strypas om ett trepunktsbälte hamnar runt dess hals och bältet dras åt.

  • FÄST ALDRIG mer än en bilbarnstol per fäste. Det kan medföra att fästet i bilen eller på bilbarnstolen lossnar eller går sönder.

  • Låt alltid en verkstad kontrollera ISOFIX-systemet efter en olycka. Olyckor kan skada ISOFIX-systemet så att bilbarnstolar inte sitter korrekt.

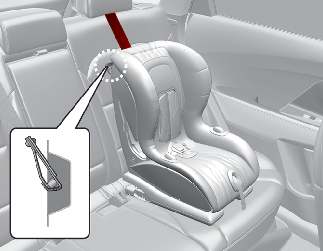

Förankra en bilbarnstol med ett extra fästband (i förekommande fall)

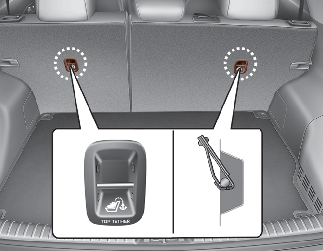

Överremsfästen för bilbarnstolar finns på baksidan av ryggstöden.

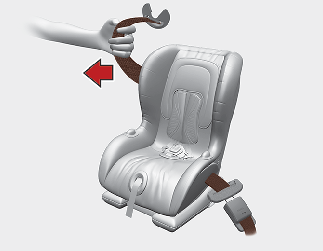

  1. Dra bilbarnstolens överrem över ryggstödet. Placera den övre hållremmen genom att följa anvisningarna från tillverkaren av fasthållningsanordningen.

  2. Fäst överremmen i sitt fäste och dra sedan åt den enligt anvisningarna från bilbarnstoltillverkaren så att bilbarnstolen sitter ordentligt på plats.

VARNING

Observera följande när du använder överremmen:

  • Läs och iaktta alla monteringsanvisningar som medföljer bilbarnstolen.

  • Fäst ADRIG mer än en fasthållningsanordning för barn till en enda ISOFIX-förankring med övre hållrem. Detta kan orsaka att förankringen eller fästet lossnar eller går sönder.

  • Fäst inte den övre hållremmen till något annat än korrekt förankring med övre hållrem. Den kanske inte fungerar korrekt om det fästs i något annat.

  • Förankringarna för fasthållningsanordningar för barn är endast utformade för att tåla belastningar från en korrekt monterad fasthållningsanordning för barn. De får inte under några omständigheter användas till säkerhetsbälten för vuxna eller till selar eller för att fästa andra föremål eller utrustning i bilen.

Säker användning av bilbarnstol och trepunktsbälte

Om ISOFIX-systemet inte används ska bilbarnstolen monteras i baksätet med midjedelen av trepunktsbältet.

Montera en bilbarnstol med trepunktsbälte

Gör på följande sätt för att montera en bilbarnstol på mittplatsen i baksätet:

  1. Placera bilbarnstolen i baksätet och dra säkerhetsbältet runt eller genom bilbarnstolen enligt anvisningarna från bilbarnstolens tillverkare. Kontrollera att bältet inte är snott.

  2. Tryck fast säkerhetsbältets låstunga i låset. Tryck tills du hör ett "klick". Placera spärrknappen så att den är lätt att nå i händelse av en olycka.

  3. Spänn remmen så mycket som möjligt genom att trycka ned bilbarnstolen ordentligt samtidigt som du matar in axelremmen i rullen för säkerhetsbältet.

  4. Tryck och dra i bilbarnstolen för att kontrollera att den sitter säkert.

Om tillverkaren av bilbarnstolen rekommenderar att en överrem används med 3-punktsbälte, se informationen på sidan 3-40.

Tryck på knappen på säkerhetsbältets lås när du vill ta bort bilbarnstolen. Dra ut säkerhetsbältet ur bilbarnstolen och var noga med att låta bältet dras tillbaka helt.

Sätets lämplighet för bilbarnkuddar och ISOFIX-bilbarnstolar (CRS) enligt FN-bestämmelser (Information för fordonsanvändare och CRS-tillverkare)

  • Ja: Är lämplig för placering av den avsedda CRS-kategorin

  • Nej: Är inte lämpligt för placering av den avsedda CRS-kategorin

  • "-": Gäller inte

  • Tabellen är baserad på vänsterstyrda fordon. Förutom för passagerarsätet är tabellen giltig för RHD-bil.

    För RHD-bilens främre passagerarsäte, använd information för passagerarplats nummer 3.

F: Framåtriktad

R: Bakåtriktad

CRS-kategorier

Sätespositioner

1

2

3

4

5

6

CRS med universalbälten

-

-

Ja*1

(F, R)

Ja

(F, R)

Ja

(F, R)

Ja

(F, R)

F : Fram- åtriktad

R : Bak- åtriktad

i-size-CRS

ISOFIX CRF:

F2, F2X, R1, R2

-

-

Nej

Ja

(F, R)

Nej

Ja

(F, R)

Babyskydd

(ISOFIX sidoställd bilbarnstol)

ISOFIX CRF:

L1, L2

-

-

Nej

Nej

Nej

Nej

SOFIX-CRS för spädbarn*

(*: ISOFIX baby CRS)

ISOFIX CRF:

R1

-

-

Nej

Ja

(R)

Nej

Ja

(R)

ISOFIX-småbarn CRS - liten

ISOFIX CRF:

F2,F2X, R2,R2X

-

-

Nej

Ja

(F, R)

Nej

Ja

(F, R)

ISOFIX-småbarn CRS - stor*

(*: inte bilbarnkuddar)

ISOFIX CRF:

F3,R3

-

-

Nej

Ja

(F, R)

Nej

Ja

(F, R)

Bilkudde - minskad bredd

ISO CRF:

B2

-

-

Nej

Ja

Nej

Ja

Bilkudde - helbredd

ISO CRF:

B3

-

-

Nej

Ja

Nej

Ja

*1. För placering av bält-SRC-system i sätesrad 3, ska baksätet vara helt framåtlutat.

* Placera aldrig en bakåtvänd bilbarnstol i framsätet om inte frontkrockkudden på passagerarsidan är urkopplad.

* För semiuniversalt eller bilsspecifikt CRS (ISOFIX eller CRS med bälte), se fordonslistan som anges i CRS-manualen.

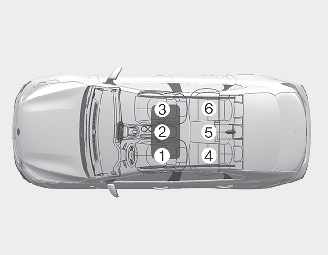

Sätesnummer

Position i fordonet

Sätespositioner

1

Vänster fram

2

Mittenplats

3

Höger fram

4

2a raden, vänster

5

2a raden, mitten

6

2:a raden höger

Rekommenderade bilbarnstolar - Europa

Viktgrupp

Namn

Tillverkare

Infästning

ECE-R44-godkännandenr.

Grupp 0+

Maxi Cosi Cabriofix & Familyfix

Maxi Cosi

Bakåtvänd med ISOFIX

E4 04443907

Grupp I

Duo Plus

Britax Römer

Framåtvänd med ISOFIX och överrem

E1 04301133

Grupp II

KidFix II XP

Britax Römer

Framåtvänd med ISOFIX och bilens bälte

E1 04301323

Grupp III

Dream

Nania/OSANN

Framåtvänd med bilens bälte

E2 0403011

Tillverkarens information om bilbarnstolar

Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com

Britax Römmer http://www.britax.com

Osann https://www.osann.de
