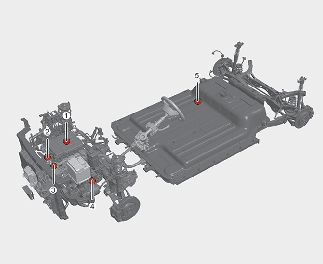

Elbilens huvudkomponenter

(1) OBC (On-Board Charger) (Laddare i bilen): Extern enhet (låg hastighet) för att ladda högvoltbatteriet.
(2) Växelriktare: Omvandlar likström till växelström för att leverera kraft till motorn och omvandlar växelström till likström för att ladda högspänningsbatteriet.
(2) LDC:Omvandlar ström ifrån högspänningsbatteriet till lågspänning (12 V) för att tillhandahålla ström till bilen (DC-DC).
(2) VCU (Bilens kontrollenhet): Fungerar som övervakande kontroll för det elektriska bilen
(3) Motor: Använder elektrisk energi lagrad i högspänningsbatteriet för att driva fordonet (fungerar som en motor i en konventionell bil).
(4) Reduktionsväxel: Levererar den roterande kraften i motorn till däcken, till lämplig hastighet och vridmoment.
(5) Högspänningsbatteri (litium-jon-polymer) : Lagrar och tillhandahåller ström som behöv för att driva elbilen (12 V-extrabatteri ger ström till bilens funktioner så som lampor och vindrutetorkare).

* OBC: Billaddare i bilen

* LDC: DC-DC konverterare för lågspänning

* VCU: Bilens kontrollenhet (Vehicle Control Unit)

VARNING

Fjärma eller avmontera inte avsiktligt komponenter, anslutningar eller kablar tillhörande högvoltbatteriet. Var också noga med att inte skada högspänningskomponenter och högvoltbatteriet. Det kan orsaka allvarliga olyckor och markant påverka bilens prestanda och hållbarhet.
Vid inspektion och underhåll av högspänningskomponenter och högvoltbatteriet ska bilen inspekteras av en professionell verkstad. Kia rekommenderar att du kontaktar en auktoriserad Kia-återförsäljare/servicepartner.
