Beskrivning av säkrings-/relähållare

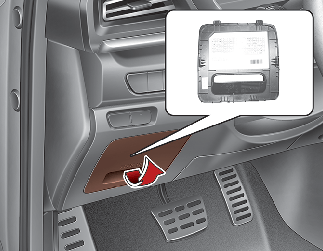

Inre säkringspanel
I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.

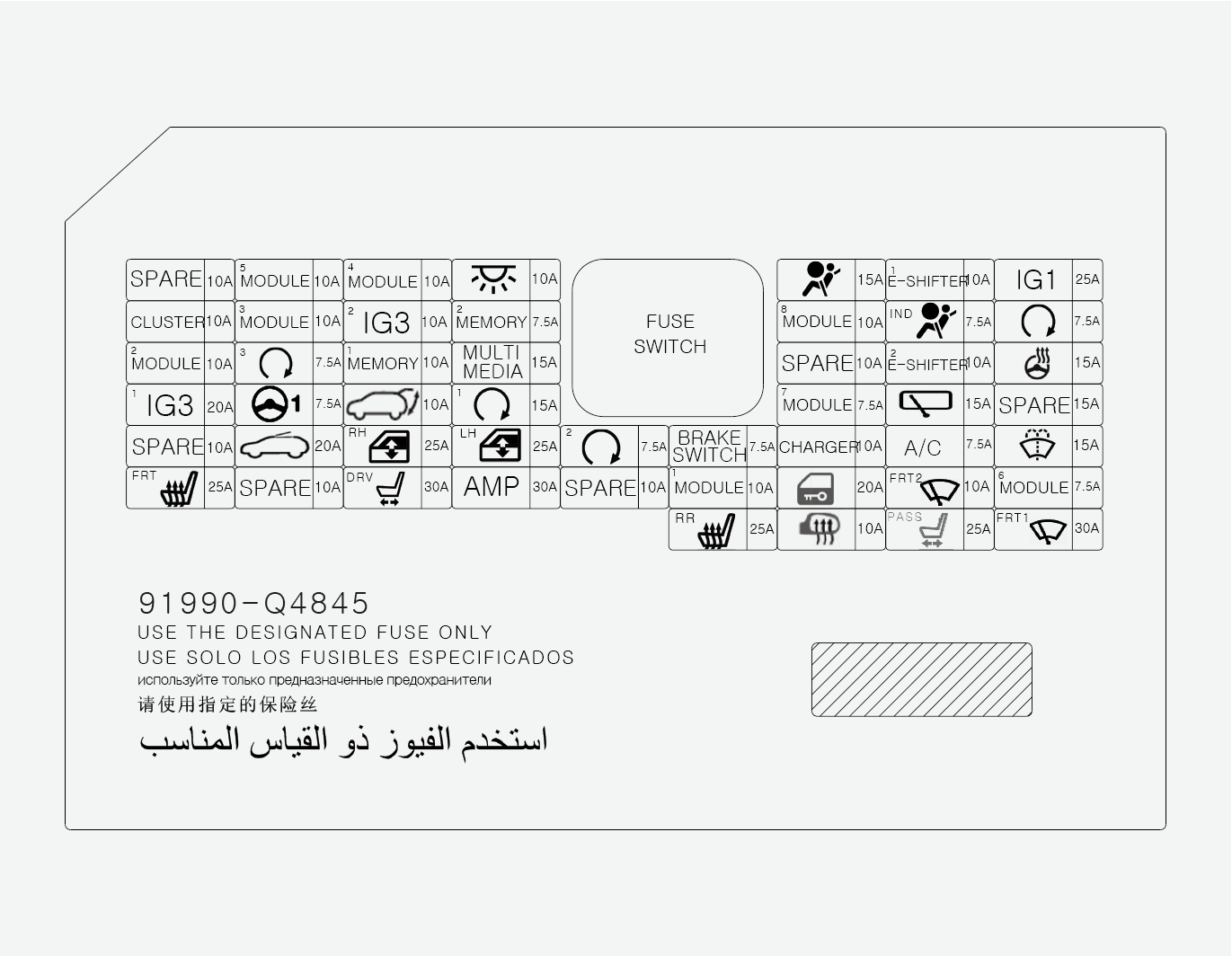

Förarsidans säkringsdosa
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|---|---|---|---|
|
MODUL 5 |
|
10 A |
Krockkuddeströmbrytare, ECM (avbländningsbar backspegel), huvudenhet för A/V & navigering, styrdon, strålkastarinställning vänster/höger, IMS-modul förare, kontrollmodul sitsvärme fram, kontrollmodul sitsvärme bak, modul automatisk strålkastarinställning, kontrollmodul främre luftventilation för säten, Amp, TANGENTBORD, OBD |
|
MODULE 4 |
|
10 A |
Crash Pad-knapp, MFC-modul, AEB-modul, Radar för bakre hörn, LH/RH, VESS, Övre konsol EXTN (UPPVÄRMD RATT) |
|
KUPÉBELYSNING |
|
10 A |
Bagagelampa, makeuplampa vänster/höger fram, kupélampa, konsollampa tak, regnsensor, trådlös laddare |
|
KROCKKUDDE |
|
15 A |
ACU (Airbag Control Unit) |
|
E-SHIFTER 1 |
E-SHIFTER 1 |
10 A |
Övre konsol EXTN (SBW) |
|
TÄNDNINGSLÅS 1 |
|
25 A |
PCB-block (SÄKRING- IEB2, EPCU2) |
|
INSTRUMENTPANEL |
|
10 A |
Instrumentpanel |
|
MODUL 3 |
|
10 A |
Allmän kontrollmodul BCM (Body Control Module), dörrmodul förare/passagerare, bromsljuskontakt |
|
IG3 2 |
|
10 A |
Tanklucka och batteriladdningsknapp, Panel, laddarindikator, kontrollmodul för luftkonditionering, ljud-/video och navigerings- huvudenhet, ljud, IG3, PTC-värmare, kontrollmodul för laddare |
|
MINNE 2 |
|
7,5 A |
VESS, BATT_COOL_EXV |
|
KROCKKUDDE IND |
|
7,5 A |
Panel, Kontrollmodul för luftkonditionering |
|
START |
|
7,5 A |
EPCU, Kontrollmodul smartnyckel |
|
MODUL 2 |
|
10 A |
U/S-SPEGEL, Strömrelä, Amp, BCM (Karosskontrollmodul), Trådlös laddenhet, USB/laddenhet, Kontrollmodul för Smart Key, Ljudenhet, TANGENTBORD |
|
KNAPPSTART3 |
|
7,5 A |
Kontrollmodul smartnyckel |
|
MINNE 1 |
|
10 A |
Dörrmodul för förare/passagerare, IMS (systemmodul för förarintegrerat minne), kontrollmodul luftkonditionering, autoljus och fotosensor, allmän kontrollmodul BCM (Body Control Module), Aktiv luftflänsenhet. |
|
MULTIMEDIA |
|
15 A |
Huvudenhet för A/V & navigering, tangentbord |
|
E-SHIFTER 2 |
E-SHIFTER 2 |
10 A |
SBW-kontrollenhet |
|
IG3 1 |
|
20 A |
IG3_1-relä |
|
MDPS |
|
7,5 A |
MDPS-enhet |
|
BAKLUCKA |
|
10 A |
Bakluckerelä |
|
KNAPPSTART1 |
|
15 A |
Kontrollmodul smartnyckel |
|
MODUL 7 |
|
7,5 A |
Kontrollmodul sitsvärme fram/kontrollmodul sitsventilation fram, kontrollmodul för sitsvärme bak, ACI-modul |
|
TORKARE (BAK) |
|
15 A |
Säkringsdosa i motorrum (bakre torkarrelä), bakre torkarmotor |
|
RATTVÄRME |
|
15 A |
Allmän kontrollmodul BCM (Body Control Module) |
|
SOLTAK |
|
20 A |
Soltaksmotor |
|
ELFÖNSTERHISS H |
|
25 A |
Relä elfönsterhiss höger sida, säkerhetsmodul elfönsterhiss passagerarsida, säkerhetsmodul för elfönsterhiss vänstersida, elfönstermodul för förarsäkerhet på höger sida. |
|
ELFÖNSTERHISS V |
|
25 A |
Relä elfönsterhiss vänster, säkerhetsmodul elfönsterhiss förare, säkerhetsmodul för elfönsterhiss vänster sida, elfönstermodul för passagerarsäkerhet höger sida. |
|
KNAPPSTART2 |
|
7,5 A |
POWER-knapp, kontrollmodul Smart Key |
|
BRAKE SWITCH |
|
7,5 A |
Kontrollmodul smartnyckel, bromsljuskontakt |
|
LADDARE |
LADDARE |
10 A |
Laddningskontrollmodul, Laddningslås-/upplåsningsrelä, C_C_LAMP |
|
LUFTKONDITIONERING |
|
7,5 A |
Kontrollmodul för luftkonditionering, joniserare |
|
SPOLARE |
|
15 A |
Multifunktionsreglage |
|
SITSVÄRME (FRAM) |
|
25 A |
Kontrollmodul sitsvärme fram |
|
ELMANÖVRERAT SÄTE (FÖRARE) |
|
30 A |
Manuellt reglage förarsäte, IMS-modul förare |
|
AMP |
|
30 A |
AMP |
|
MODUL 1 |
|
10 A |
Varningsblinkers, OBD, yttre Smart Key-handtag förare, yttre Smart Key-handtag passagerare, förardörrmodul, passagerardörrmodul, stämningslampa, RELÄ FÖR UT-/INFÄLLNING AV YTTERBACKSPEGLAR |
|
DOOR LOCK |
|
20 A |
Dörrlåsrelä/dörrupplåsningsrelä, ICM-reläbox (relä dödlås) |
|
VINDRUTETORKARE2 (FRAM) |
|
10 A |
Allmän kontrollmodul BCM (Body Control Module), torkarmotor, motorrummets säkringsdosa (torkare fram (lågt) relä) |
|
MODULE 6 |
|
7,5 A |
Allmän kontrollmodul BCM (Body Control Module), kontrollmodul Smart Key |
|
SITSVÄRME (BAK) |
|
25 A |
Kontrollmodul sitsvärme bak |
|
UPPVÄRMD SPEGEL |
|
10 A |
Elmanövrerad ytterbackspegel förare/passagerare, kontrollmodul luftkonditionering, RR HTD, RR HTD RLY |
|
VINDRUTETORKARE1 (FRAM) |
|
30 A |
Torkarmotor, motorrummets säkringsdosa (relä torkare fram (lågt)) |
|
ELMANÖVRERAT FÖNSTER (PASSAGERARE) |
|
25 A |
manuell knapp passagerarsäte |

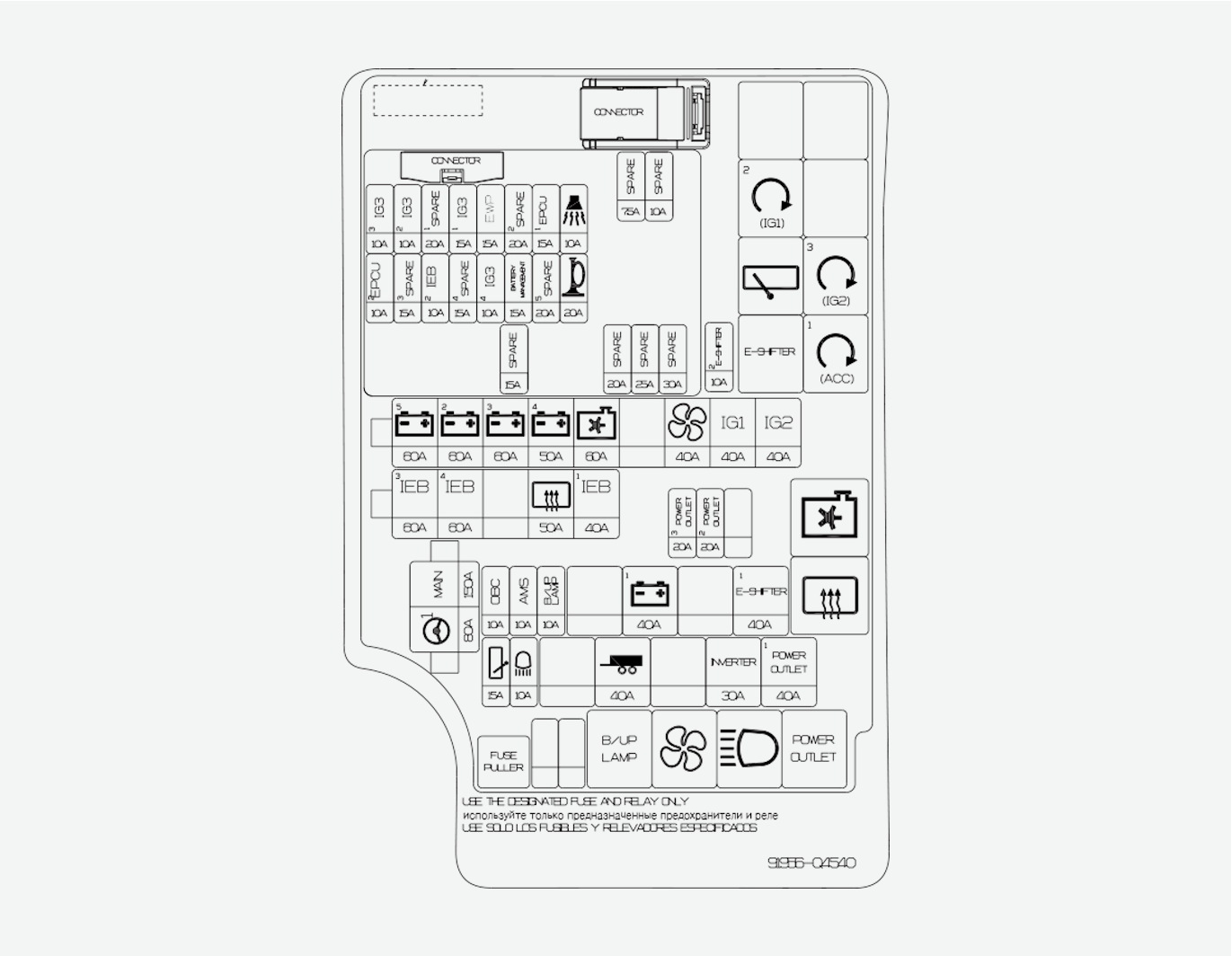

Motorutrymmets säkringspanel

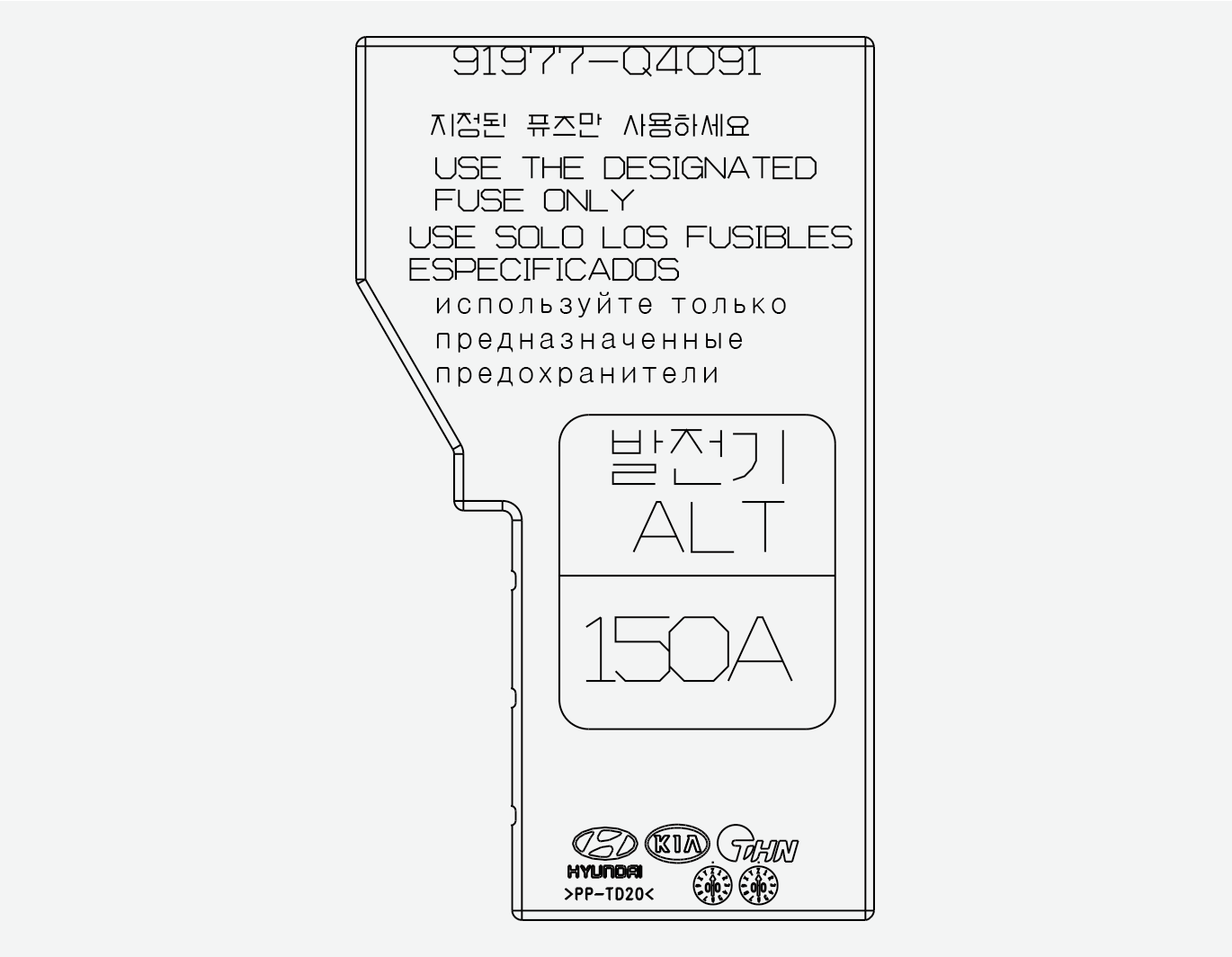

Batteriterminalkåpa
|
