Описание на панела с предпазители/релета
От вътрешната страна на капаците на панелите с предпазители/релета можете да намерите табелката с наименованията и номиналите на предпазителите/релетата.
Не всички описания на панелите с предпазители в това ръководство може да се отнасят за Вашия автомобил. Те са били точни към момента на отпечатване. Когато проверявате панела с предпазители на автомобила, консултирайте се с етикета.

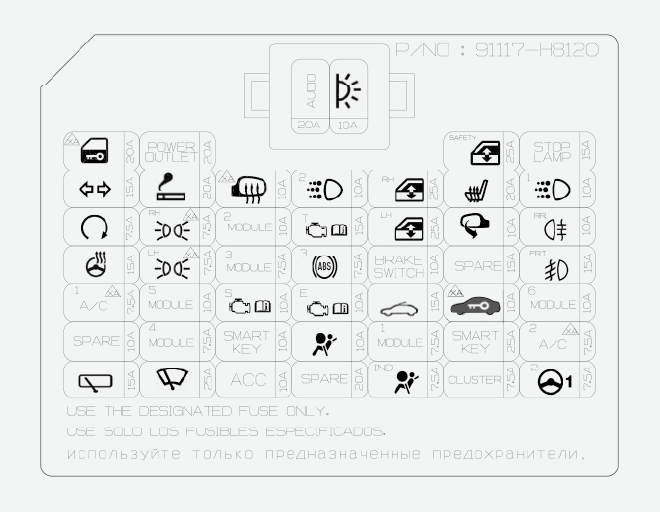

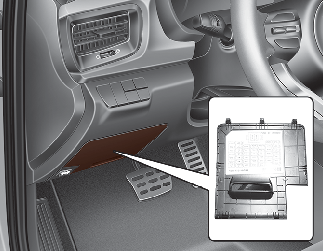

Панел с предпазители от страната на водача
|
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|
|
|
20 A |
Реле за заключване на багажника, блокиращо реле, реле за отключване на вратите |
|
|
20 A |
Захранващ контакт |
|
|
25 A |
Предпазен модул за електрическия прозорец на водача |
|
|
15 A |
Ел. модул за стоп сигнал |
|
|
15 A |
BCM (модул за управление на каросерията), превключвател за предпазните колани и осветлението |
|
|
20 A |
Запалка |
|
|
10 A |
Електрическо външно огледало на шофьора, електрическо външно огледало на пътника, контролен модул на климатика, ECM (Контролен модул на двигателя)/PCM (Контролен модул на силовото задвижване) |
|
|
10 A |
Модул за управление на каросерията (дневни светлини на 1/2 мощност) |
|
|
25 A |
Главен превключвател за електрическите прозорци, превключвател за електрическите прозорци от страната на пътника на предната седалка (LHD) |
|
|
20 A |
Модул за контролиране на подгрева на предните седалки |
|
|
10 A |
Реле за дневни светлини |
|
|
7,5 A |
ECM (модул за управление на двигателя), съединителен блок на машинното отделение (стартово реле), ключ за заключване на запалването и съединителя, ключ за обхвата на трансмисията, реле за алармата, контролен модул на ключа за интелигентно управление |
|
|
7,5 A |
Горна лампа вдясно до дръжката, лампа за регистрационната табела до дясната дръжка, задна комбинирана лампа IN/OUT (ВКЛ./ИЗКЛ.) до дясната дръжка, ILL (+) |
|
|
10 A |
BCM (модул за управление на каросерията), ключ за допълнителни функции, ключ на предната конзола, преден радар, камера за предно виждане, система за предупреждение при наличие на автомобил в мъртвата зона отдясно/отляво |
|
|
15 A |
Съединителен блок на машинното отделение (ключ за резервната лампа), ключ за обхват на трансмисията, ключ за режим спорт, TCM (контролен модул на трансмисията), датчик на съединителя, датчик за скоростта, ключ за стоп лампа, електронен модул на съединителя |
|
|
25 A |
Главен превключвател за електрическите прозорци, превключвател за електрическите прозорци от страната на пътника на предната седалка (RHD) |
|
|
10 A |
Ключ за външно електрическо огледало |
|
|
10 A |
Реле за задните фарове за мъгла |
|
|
15 A |
Пружина на часовника |
|
|
7,5 A |
Ляв фар, лява лампа за регистрационна табела, задна комбинирана лампа (ВКЛ./ИЗКЛ.) от лявата страна |
|
|
7,5 A |
Модул за контролиране на подгрева на предните седалки, Аудио, главен модул за аудио/видео и навигация, задвижване на устройството за регулиране на нивата на ляв/десен фар, фар ляв/десен, контролен модул на климатика, електрохроматично огледало, превключвател на защитния панел, DC-DC конвертор, пружина на часовника, индикатор на лоста за автоматична трансмисия |
|
|
7,5 A |
Конектор за връзка на данни, Контролен модул за ABS (антиблокираща спирачна система)/ESC (електронен контрол на стабилността) |
|
|
10 A |
Модул за управление на ключа за интелигентно управление, превключвател за стоповете |
|
|
15 A |
Резерва |
|
|
15 A |
Реле за предните фарове за мъгла |
|
|
7,5 A |
Съединителен блок на машинното отделение (Реле на вентилатора на климатика), Бензинов съединителен блок (Реле за PTC нагревател), Контролен модул на климатика |
|
|
10 A |
Съединителен блок на машинното отделение (Реле за къси светлини, реле за дълги светлини), Модул за контролиране на подгрева на предните седалки, BCM (модул за управление на каросерията) |
|
|
10 A |
CVVD (продължително променяне на продължителността на отваряне на клапаните) механизъм |
|
|
10 A |
ECM (Контролен модул на двигателя)/PCM (Контролен модул на силовото предаване) |
|
|
15 A |
Мотор за люка |
|
|
10 A |
Модул на имобилайзера |
|
|
10 A |
Блокировка на ключа, Превключвател на централния водач, Конектор за връзка на данни |
|
|
10 A |
Резерва |
|
|
7,5 A |
Блок за предпазните колани и осветлението, BCM (модул за управление на каросерията), Модул за управление на ключа за интелигентно управление |
|
|
10 A |
Модул за управление на ключа за интелигентно управление, Модул на имобилайзера, Модул за управление на BSA |
|
|
10 A |
Контролен модул на SRS (Допълнителна система за обезопасяване) |
|
|
7,5 A |
BCM (модул за управление на каросерията), превключвател за предпазните колани и осветлението |
|
|
25 A |
Модул за управление на ключа за интелигентно управление |
|
|
7,5 A |
Модул за управление на климатика |
|
|
15 A |
Мултифункционален ключ, Мотор за задна чистачка, Реле за задна чистачка |
|
|
25 A |
Мултифункционален ключ, Мотор за чистачка, Съединителен блок на машинното отделение (Реле на чистачките LO) |
|
|
10 A |
Захранващо реле, BCM (модул за управление на каросерията), SLM модул, Аудио, Аудио/Видео и навигационен главен блок, DC-DC конвертер, Конектор за зареждане с USB, Ключ за външно електрическо огледало, Модул за управление на ключа за интелигентно управление |
|
|
20 A |
Резерва |
|
|
7,5 A |
Арматурно табло |
|
|
7,5 A |
Арматурно табло |
|
|
7,5 A |
MDPS блок (Електрически усилвател на волана) |
|
|
20 A |
DC-DC конвертор, Аудио, аудио/видео и навигационно управление |
|
|
10 A |
Реле на вътрешна лампа, Контролен модул на климатика, Сензор за автоматично осветление и фотография, BCM (модул за управление на каросерията), Арматурно табло, Сензор за дъжд, SLM модул, Лампа за жабка, Вътрешна лампа за багажника, Вътрешна лампа, Лампа за конзолата над главата ви, Лампа на огледалото лява/дясна страна |

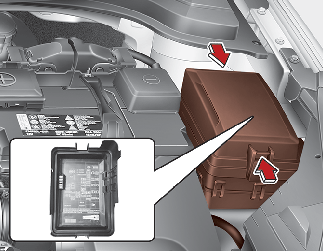

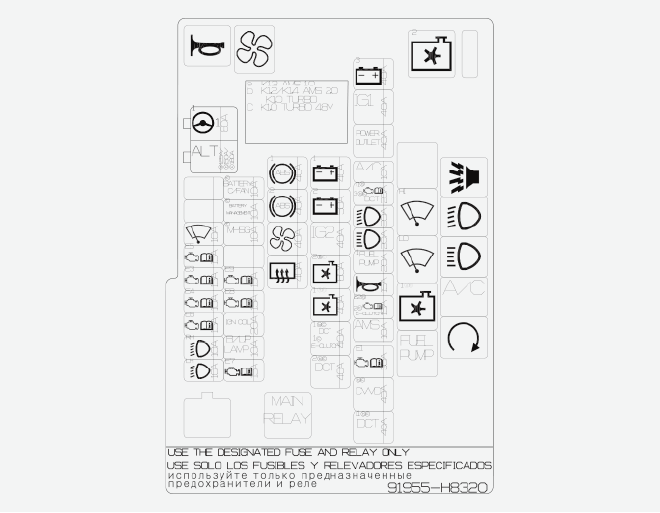

Панел с предпазители в отделението за двигателя
|
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|
|
|
80 A |
MDPS блок (Електрически усилвател на волана) |
|
|
150A/180A |
Предпазител - ABS 1, ABS 2, ВЕНТИЛАТОР, ЗАДЕН РАЗМРАЗИТЕЛ |
|
|
10 A |
Реле за чистачки LO, Мотор за предна чистачка, Многофункционален превключвател |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
15 A |
Електромагнитен клапан за контрол на прочистването, Регулиращ клапан за масло #1/#2, Кислороден сензор (нагоре/надолу) |
|
|
10 A |
Реле за климатика, Под-съединителен блок (Реле за вентилатора за охлаждане 2), Контролен електромагнитен клапан RCV, Променлив клапан с помпа за масло |
|
|
15 A |
Реле за горивната помпа |
|
|
10 A |
Дясна лампа горе до дръжката |
|
|
10 A |
Лява лампа горе до дръжката |
|
|
10 A |
[Със среден HEV] BSA вентилатор за охлаждане |
|
|
10 A |
[Със среден HEV] BSA контролен модул |
|
|
10 A |
[Със среден HEV] Хибриден стартер и мотор на генератора |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
20 A |
Запалителна бобина #1, #2, #3 |
|
|
10 A |
Превключвател за светлините за движение на заден ход |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
40 A |
Контролен модул за ABS (антиблокираща спирачна система)/ESC (електронен контрол на стабилността) |
|
|
40 A |
Контролен модул за ABS (антиблокираща спирачна система)/ESC (електронен контрол на стабилността) |
|
|
40 A |
Реле на вентилатора на климатика |
|
|
40 A |
Разклонителен блок на панела с инструменти (реле за размразителя на задното стъкло) |
|
|
40 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител - СТОП ЛАМПА, DRL 2, DRL 1, ЗАДЕН ФАР ЗА МЪГЛА, ПРЕДЕН ФАР ЗА МЪГЛА, МОДУЛ 6, АУДИО, ВЪТРЕШНА ЛАМПА) |
|
|
50 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител - БЕЗОПАСНОСТ НА ПРОЗОРЦИТЕ, ДЕСЕН ПРОЗОРЕЦ НА ПЪТНИКА ДО ВОДАЧА, НАГРЕВАТЕЛ ЗА СЕДАЛКИТЕ, ЛЯВ ПРОЗОРЕЦ НА ПЪТНИКА ДО ВОДАЧА, СГЪВАЕМО ОГЛЕДАЛО, ПРЕВКЛЮЧВАТЕЛ НА СПИРАЧКИТЕ, СЕННИК, ИМОБИЛАЙЗЕР, КЛЮЧ ЗА ИНТЕЛИГЕНТНО УПРАВЛЕНИЕ, Реле за електрически прозорец) |
|
|
40 A |
Превключвател за запалване, PDM кутия за реле (IG 2 реле), Реле на стартера |
|
|
60 A |
Под-съединителен блок (Реле на вентилатора за охлаждане 2) |
|
|
40 A |
TCM (Контролен модул на скоростната кутия) |
|
|
40 A |
[Със съединител с проводник] Електронен модул на съединителя |
|
|
40 A |
TCM (Контролен модул на скоростната кутия) |
|
|
40 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител -КЛЮЧАЛКА НА ВРАТА, МИГАЧ, Реле на задна светлина)[Със среден HEV] Основно реле, Реле на клаксона |
|
|
40 A |
Превключвател за запалване, PDM кутия за реле (IG 1 реле, Реле на аксесоарите) |
|
|
40 A |
Разклонителен блок на панела с инструменти (реле за захранване) |
|
|
10 A |
Реле за климатика |
|
|
20 A |
TCM (Контролен модул на скоростната кутия) |
|
|
20 A |
Реле на фаровете (къси) |
|
|
20 A |
Реле на фаровете (дълги) |
|
|
20 A |
Реле за горивната помпа |
|
|
15 A |
Реле на клаксона за алармата против крадци, Реле за клаксона |
|
|
15 A |
[Със съединител с проводник] Електронен модул на съединителя |
|
|
10 A |
[С ISG] Сензор за батерията |
|
|
30 A |
ENG E9, ENG E8, Основно реле |
|
|
40 A |
CVVD (продължително променяне на продължителността на отваряне на клапаните) механизъм |
|
|
40 A |
[Трансмисия с двоен съединител] Механизъм за интелигентна предавка |
|
Символ |
Име на реле |
Тип |
|---|---|---|
|
|
Реле на клаксона за алармата против крадци |
МИКРО |
|
|
Реле за бързо движение на чистачките |
МИКРО |
|
|
Реле на фаровете (къси) |
МИКРО |
|
|
Реле за бавно движение на чистачките |
МИКРО |
|
|
Реле на фаровете (дълги) |
МИКРО |
|
|
Реле за климатика |
МИКРО |
|
|
Реле за горивната помпа |
МИКРО |
|
|
Реле за стартиране |
МИКРО |
|
|
Реле за охлаждащия вентилатор 2 |
МИКРО |
|
|
Главно реле |
MINI |
|
|
Реле на клаксона |
МИКРО |
|
|
Реле за вентилатора на климатика |
МИКРО |
|
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|
|
|
80 A |
MDPS блок (Електрически усилвател на волана) |
|
|
125A/150A |
Предпазител - ABS 1, ABS 2, ВЕНТИЛАТОР, ЗАДЕН РАЗМРАЗИТЕЛ |
|
|
10 A |
Реле за чистачки LO, Мотор за предна чистачка, Многофункционален превключвател |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
15 A |
Електромагнитен клапан за контрол на прочистването, Регулиращ клапан за масло #1/#2, Кислороден сензор (нагоре/надолу) |
|
|
10 A |
Реле за охлаждащия вентилатор 1, Реле за климатика, Сензор за предно дясно колело, Под-съединителен блок (Реле на вентилатора за охлаждане 2) |
|
|
15 A |
Реле за горивната помпа, Инжектор #1, #2, #3, #4 |
|
|
10 A |
Дясна лампа горе до дръжката |
|
|
10 A |
Лява лампа горе до дръжката |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
20 A |
Запалителна бобина #1, #2, #3, #4 |
|
|
10 A |
[Ръчна скоростна кутия] Превключвател на светлини за движение на заден ход |
|
|
15 A |
ECM (Контролен модул на двигателя) |
|
|
40 A |
Контролен модул за ABS (антиблокираща спирачна система)/ ESC (електронен контрол на стабилността) |
|
|
40 A |
Контролен модул за ABS (антиблокираща спирачна система)/ ESC (електронен контрол на стабилността) |
|
|
40 A |
Реле за вентилатора на климатика |
|
|
40 A |
Разклонителен блок на панела с инструменти (реле за размразителя на задното стъкло) |
|
|
40 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител - СТОП ЛАМПА, DRL 2, DRL 1, ЗАДЕН ФАР ЗА МЪГЛА, ПРЕДЕН ФАР ЗА МЪГЛА, МОДУЛ 6, АУДИО, ВЪТРЕШНА ЛАМПА) |
|
|
50 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител - БЕЗОПАСНОСТ НА ПРОЗОРЦИТЕ, ДЕСЕН ПРОЗОРЕЦ НА ПЪТНИКА ДО ВОДАЧА, НАГРЕВАТЕЛ ЗА СЕДАЛКИТЕ, ЛЯВ ПРОЗОРЕЦ НА ПЪТНИКА ДО ВОДАЧА, СГЪВАЕМО ОГЛЕДАЛО, ПРЕВКЛЮЧВАТЕЛ НА СПИРАЧКИТЕ, СЕННИК, ИМОБИЛАЙЗЕР, КЛЮЧ ЗА ИНТЕЛИГЕНТНО УПРАВЛЕНИЕ, Реле за електрически прозорец) |
|
|
40 A |
Ключ за запалване, Кутия за реле (IG2 реле) PDM (модули за разпределение на мощността), Реле на стартера |
|
|
40 A |
Реле за охлаждащия вентилатор 1Под-съединителен блок (Реле на вентилатора за охлаждане 2) |
|
|
40 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител -КЛЮЧАЛКА НА ВРАТА, МИГАЧ, Реле на задна светлина) |
|
|
40 A |
Ключ за запалване, Кутия за реле (IG1 реле) PDM (модули за разпределение на мощността), ACC реле) |
|
|
40 A |
Разклонителен блок на панела с инструменти (реле за захранване) |
|
|
10 A |
Реле за климатика |
|
|
20 A |
Реле на фаровете (къси) |
|
|
20 A |
Реле на фаровете (дълги) |
|
|
20 A |
Реле за горивната помпа |
|
|
15 A |
Реле на клаксона за алармата против крадци, Реле за клаксона |
|
|
10 A |
Сензор за батерията |
|
|
30 A |
ENG E9, ENG E8, Основно реле |
|
Символ |
Име на реле |
Тип |
|---|---|---|
|
|
Реле на клаксона за алармата против крадци |
МИКРО |
|
|
Реле за бързо движение на чистачките |
МИКРО |
|
|
Реле на фаровете (къси) |
МИКРО |
|
|
Реле за бавно движение на чистачките |
МИКРО |
|
|
Реле на фаровете (дълги) |
МИКРО |
|
|
Реле за охлаждащия вентилатор 1 |
МИКРО |
|
|
Реле за климатика |
МИКРО |
|
|
Реле за горивната помпа |
МИКРО |
|
|
Реле за стартиране |
МИКРО |
|
|
Реле за охлаждащия вентилатор 2 |
МИКРО |
|
|
Главно реле |
MINI |
|
|
Реле на клаксона |
МИКРО |
|
|
Реле за вентилатора на климатика |
МИКРО |
|
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|
|
|
80 A |
MDPS блок (Електрически усилвател на волана) |
|
|
150 A |
Предпазител - ABS 1, ABS 2, ВЕНТИЛАТОР, ЗАДЕН РАЗМРАЗИТЕЛ |
|
|
10 A |
Реле за чистачки LO, Мотор за предна чистачка, Многофункционален превключвател |
|
|
15 A |
Електромагнитен клапан за контрол на прочистването, Регулиращ клапан за масло #1/#2, Спирателен клапан за охлаждащата течност на двигателя, Реле за климатика, Променлив всмукателен електромагнитен клапан, ECM (Контролен модул на двигателя)/PCM (Контролен модул на силовото предаване) |
|
|
10 A |
Реле за охлаждащия вентилатор 1, Сензор за кислород (Нагоре/Надолу), Спирателен клапан за охлаждащата течност на двигателя, Сензор за предно дясно колело, Под-съединителен блок (Реле на вентилатора за охлаждане 2), Променлив всмукателен електромагнитен клапан |
|
|
15 A |
Реле за горивна помпа, Инжектор #1, #2, #3, #4, ECM (Контролен модул на двигателя), PCM (Контролен модул за силовото предаване), Клапан за контрол на маслото #1/#2, Електромагнитен клапан за управление на продухването |
|
|
10 A |
Дясна лампа горе до дръжката |
|
|
10 A |
Лява лампа горе до дръжката |
|
|
20 A |
Запалителна бобина #1, #2, #3, #4, Кондензатор |
|
|
10 A |
[Ръчна скоростна кутия] Превключвател на светлини за движение на заден ход |
|
|
40 A |
Контролен модул за ABS (антиблокираща спирачна система)/ ESC (електронен контрол на стабилността) |
|
|
40 A |
Контролен модул за ABS (антиблокираща спирачна система)/ ESC (електронен контрол на стабилността) |
|
|
40 A |
Реле за вентилатора на климатика |
|
|
40 A |
Разклонителен блок на панела с инструменти (реле за размразителя на задното стъкло) |
|
|
40 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител - СТОП ЛАМПА, DRL 2, DRL 1, ЗАДЕН ФАР ЗА МЪГЛА, ПРЕДЕН ФАР ЗА МЪГЛА, МОДУЛ 6, АУДИО, ВЪТРЕШНА ЛАМПА) |
|
|
50 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител - БЕЗОПАСНОСТ НА ПРОЗОРЦИТЕ, ДЕСЕН ПРОЗОРЕЦ НА ПЪТНИКА ДО ВОДАЧА, НАГРЕВАТЕЛ ЗА СЕДАЛКИТЕ, ЛЯВ ПРОЗОРЕЦ НА ПЪТНИКА ДО ВОДАЧА, СГЪВАЕМО ОГЛЕДАЛО, ПРЕВКЛЮЧВАТЕЛ НА СПИРАЧКИТЕ, СЕННИК, ИМОБИЛАЙЗЕР, КЛЮЧ ЗА ИНТЕЛИГЕНТНО УПРАВЛЕНИЕ, Реле за електрически прозорец) |
|
|
40 A |
Ключ за запалване, Кутия за реле (IG2 реле) PDM (модули за разпределение на мощността), Реле на стартера |
|
|
40 A |
Реле за охлаждащия вентилатор 1Под-съединителен блок (Реле на вентилатора за охлаждане 2) |
|
|
40 A |
Предпазител за съединителен блок на панела с инструменти (Предпазител -КЛЮЧАЛКА НА ВРАТА, МИГАЧ, Реле на задна светлина) |
|
|
40 A |
Превключвател за запалване, PDM кутия за реле (IG 1 реле, Реле на аксесоарите) |
|
|
40 A |
Разклонителен блок на панела с инструменти (реле за захранване) |
|
|
10 A |
Реле за климатика |
|
|
20 A |
PCM (Контролен модул за силовото предаване) |
|
|
20 A |
Реле на фаровете (къси) |
|
|
20 A |
Реле на фаровете (дълги) |
|
|
20 A |
Реле за горивната помпа |
|
|
15 A |
Реле на клаксона за алармата против крадци, Реле за клаксона |
|
|
15 A |
ECM (Контролен модул на двигателя)/PCM (Контролен модул на силовото предаване) |
|
|
10 A |
Сензор за батерията |
|
|
30 A |
Главно реле |
|
Символ |
Име на реле |
Тип |
|---|---|---|
|
|
Реле на клаксона за алармата против крадци |
МИКРО |
|
|
Реле за бързо движение на чистачките |
МИКРО |
|
|
Реле на фаровете (къси) |
МИКРО |
|
|
Реле за бавно движение на чистачките |
МИКРО |
|
|
Реле на фаровете (дълги) |
МИКРО |
|
|
Реле за охлаждащия вентилатор 1 |
МИКРО |
|
|
Реле за климатика |
МИКРО |
|
|
Реле за горивната помпа |
МИКРО |
|
|
Реле за стартиране |
МИКРО |
|
|
Реле за охлаждащия вентилатор 2 |
МИКРО |
|
|
Главно реле |
MINI |
|
|
Реле на клаксона |
МИКРО |
|
|
Реле за вентилатора на климатика |
МИКРО |

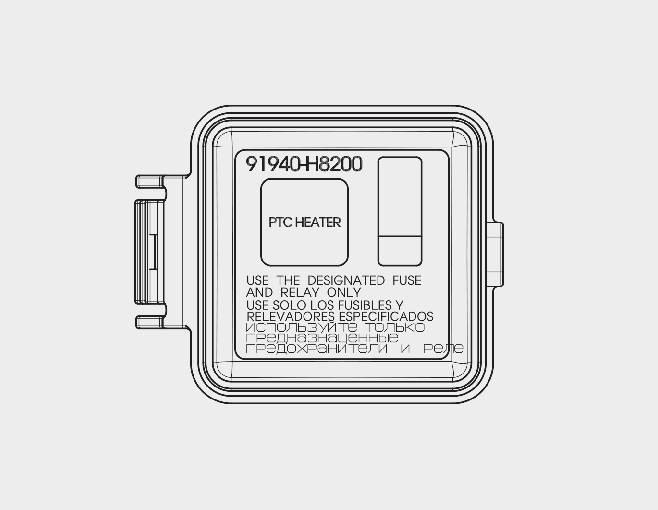

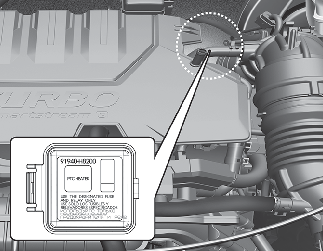

Панел с предпазители в машинното отделение (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC само нагревател)
