Насочване на фаровете и предните фарове за мъгла (за Европа)
Насочване на фаровете
-
Напомпайте гумите до определеното налягане и отстранете всички товари от автомобила, с изключение на водача, резервната гума и инструментите.
-
Автомобилът трябва да бъде на гладка повърхност.
-
Начертайте вертикални линии (вертикални линии, преминаващи през съответните центрове на фаровете) и хоризонтална линия (хоризонтална линия, преминаваща през центъра на фаровете) на екрана.
-
С фара и батерията в нормално състояние насочете фаровете, така че най-ярката част да пада върху хоризонталните и вертикалните линии.
-

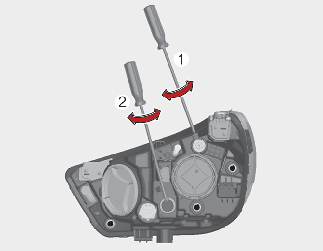

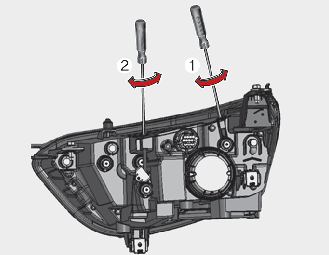

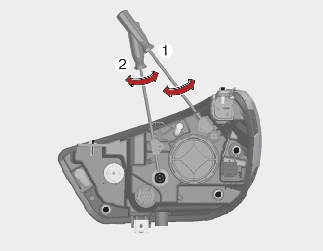

За да насочите късите и дългите светлини наляво или надясно, въртете отвертката (1) по посока на часовниковата стрелка или обратно на часовниковата стрелка. За да насочите късите и дългите светлини нагоре или надолу, въртете отвертката (2) по посока на часовниковата стрелка или обратно на часовниковата стрелка.
Насочване на предните фарове за мъгла
Предните фарове за мъгла могат да се насочат по същия начин като другите фарове.
С предните фарове за мъгла и батерията в нормално състояние насочете предните фарове за мъгла.

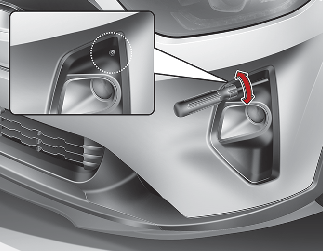

За да насочите фаровете за мъгла нагоре или надолу, завъртете водача по посока на часовниковата стрелка или обратно на часовниковата стрелка.

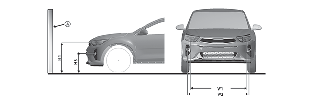

Точка за насочване
* А : Екран
Фар
|
състояние на автомобила |
Фар (тип MFR) |
Фар (BI-FUNCTION тип) |
||
|---|---|---|---|---|
|
Приземна височина |
Разстояние между светлините |
Приземна височина |
Разстояние между светлините |
|
|
Къса/Дълга светлина |
Къса/Дълга светлина |
Къса/Дълга светлина |
Къса/Дълга светлина |
|
|
H1 |
W1 |
H1' |
W1' |
|
|
Без отвертка / [мм (инча)] |
757 (29,8) |
1259 (49,6) |
760 (29,9) |
1250 (49,2) |
|
С отвертка / [мм (инча)] |
747 (29,4) |
1259 (49,6) |
750 (29,5) |
1250 (49,2) |
|
състояние на автомобила |
Фарове (LED) |
|||
|---|---|---|---|---|
|
Приземна височина |
Разстояние между светлините |
|||
|
Къси светлини |
Дълги светлини |
Къси светлини |
Дълги светлини |
|
|
H1” |
H2” |
W1” |
W2” |
|
|
Без отвертка / [мм (инча)] |
756 (29,8) |
740 (29,1) |
1378 (54,3) |
1112 (43,8) |
|
С отвертка / [мм (инча)] |
751 (29,6) |
735 (28,9) |
1378 (54,3) |
1112 (43,8) |
Предни фарове за мъгла
|
Състояние на автомобила |
Преден фар за мъгла (тип крушка) |
|
|---|---|---|
|
Приземна височина |
Разстояние между светлините |
|
|
H3 |
W3 |
|
|
Без отвертка / [мм (инча)] |
493 (19,4) |
1431 (56,3) |
|
С отвертка / [мм (инча)] |
483 (19,0) |
1431 (56,3) |
-
Включете късите светлини, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в линията на прекъсване, показана на снимката.
-
При насочване на късите светлини вертикалното насочване трябва да се регулира след регулиране на хоризонталното насочване.
-
Ако разполагате с устройство за нивелиране на фаровете, поставете неговия превключвател на 0 позиции.

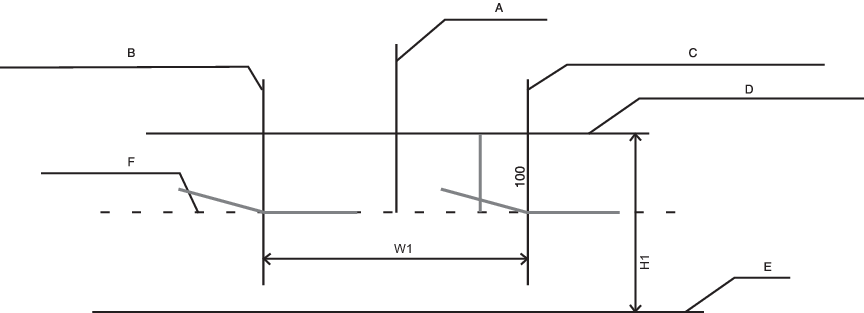

А : Ос на автомобила
Б : Вертикална линия на центъра на крушката на левия фар
В : Вертикална линия на центъра на крушката на десния фар
D : Хоризонтална линия на центъра на крушката на преден фар
E : Земя
F : Линия на прекъсване
-
Включете късите светлини, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в линията на прекъсване, показана на снимката.
-
При насочване на късите светлини вертикалното насочване трябва да се регулира след регулиране на хоризонталното насочване.
-
Ако разполагате с устройство за нивелиране на фаровете, поставете неговия превключвател на 0 позиции.
А : Ос на автомобила
Б : Вертикална линия на центъра на крушката на левия фар
В : Вертикална линия на центъра на крушката на десния фар
D : Хоризонтална линия на центъра на крушката на преден фар
E : Земя
F : Линия на прекъсване
-
Включете фаровете за мъгла, без водачът да е в автомобила.
-
Линията на прекъсване трябва да бъде проектирана в допустимия диапазон (сенчестата област).
А : Ос на автомобила
Б : Вертикална линия на центъра на крушката на левия фар за мъгла
В : Вертикална линия на центъра на крушката на десния фар за мъгла
D : Хоризонтална линия на центъра на крушката за мъгла
E : Земя
F : Линия на прекъсване
G : Горна граница
