Ylläpitolaturia voi käyttää, jos AC-laturi ei ole saatavilla.

1. Pistoke ja kaapeli

2. Ohjausrasia (ICCB)

3. Latausliitin/kaapeli

* Alueestasi riippuen tätä kaapelia ei ehkä toimiteta autosi mukana.

1. Kytke pistoke kodin sähköpistoasiaan.



   A: Pistoke

   B: Sähköpistorasia

2. Tarkista, syttyykö virran valo (vihreä) kontrollirasiassa.



3. Paina jarrupoljinta ja kytke seisontajarru päälle.

4. Kytke kaikki kytkimet POIS, vaihde asentoon P (pysäköinti) ja sammuta ajoneuvo. Jos lataus aloitetaan, vaikka vaihde ei ole asennossa P (pysäköinti), lataus alkaa sen jälkeen, kun vaihde on siirtynyt automaattisesti asentoon P (pysäköinti).

5. Avaa latausluukku.

   Lisätietoja on kohdassa Lisätietoja.

6. Avaa latausliittimen ja lataustulpan suojakorkit. Tarkista, että niissä ei ole vierasta materiaalia tai pölyä.

7. Pidä kiinni latausliittimen kahvasta, ja liitä se auton latausliitäntään. Jos latausliitintä ja latausliitäntää ei ole kytketty kunnolla, seurauksena voi olla tulipalo.

8. Lataus käynnistyy automaattisesti (latauslamppu syttyy).



9. Tarkista, onko suurjänniteakun latauksen merkkivalo () syttynyt mittaristoon. Lataus ei ole toiminnassa, kun latauksen merkkivalo () ei pala. Jos latausliitintä ei ole kytketty oikein, liitä latauskaapeli uudelleen, jotta voit ladata sen uudelleen.

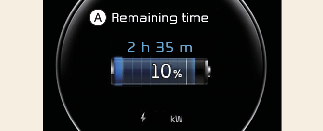

10. Kun lataus on alkanut, arvioitu latausaika näkyy kojetaulussa noin 1 minuutin ajan.



    A: Jäljellä oleva aika

    Jos avaat kuljettajan oven latauksen aikana, arvioitu latausaika näkyy mittaristossa noin 1 minuutin ajan. Kun ajastettu lataus tai ilmastointi/lämmitys on säädetty, arvioitu latausaika näkyy tällaisena ”--”.

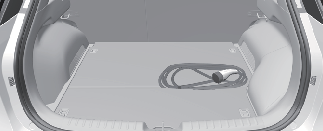

Suosittelemme ylläpitolatauskaapelin säilyttämistä säilytyslaatikossa.

• Latausliitin kytketty autoon (VIRTA: vihreä palaa)

• Pistoke kytketty pistorasiaan (VIRTA: vihreä palaa)

1. Varmista ennen latausliittimen irrottamista, että ovet eivät ole lukossa. Kun ovet ovat lukossa, latausliittimen lukitusjärjestelmä estää irrottamisen. Kaapelivarkauksien estämiseksi latausliitintä ei voi irrottaa liitännästä, kun ovet ovat lukossa. Jos auto on kuitenkin latausliittimen AUTO-käyttötilassa, latausliittimen lukitus aukeaa automaattisesti latausyhteestä, kun lataus on valmis.



   HUOMAA

   Avaa latausliittimen lukitusjärjestelmä avaamalla ovien lukitus, jotta voit irrottaa latausliittimen. Muutoin latausliitin ja auton latausyhde saattavat vaurioitua.

2. Pidä kiinni latausliittimen kahvasta ja vedä se ulos.



3. Varmista, että suljet latausluukun varmasti.

4. Irrota pistoke kodin sähköpistoasiasta. Älä vedä kaapelista, kun irrotat pistokkeen.



   A: Pistoke

   B: Sähköpistorasia

5. Sulje latausliittimen suojus, jotta liitäntään ei pääse vierasta materiaalia.

6. Laita latauskaapeli kaapeliosaston sisälle suojaan.

• Käytä Kian hyväksymää kannettavaa latauskaapelia.

• Kannettavaa latauskaapelia ei saa yrittää korjata, purkaa tia säätää.

• Älä käytä jatkojohtoa tai adapteria.

• Lopeta kaapelin käyttö heti, jos vian merkkivalo syttyy.

• Älä koske pistokkeeseen tai latausliittimeen märin käsin.

• Älä koske AC-latausliittimen napoihin tai auton AC-latausliitäntään.

• Älä kytke latausliitintä jännitteeseen, joka ei vastaa määräyksiä.

• Kannettavaa latauskaapelia ei saa käyttää, jos se on kulunut, paljastunut tai latauskaapelissa on merkkejä vaurioista.

• Jos ICCB-kotelo ja AC-latausliitin on vahingoittunut, murtunut tai sen johtimet ovat jollain tavalla paljastuneet, kannettavaa latauskaapelia ei saa käyttää.

• Lapset eivät saa käyttää kannettavaa latauskaapelia tai koskea siihen.

• Pidä ohjausrasia kuivana.

• Pidä latausliitin tai pistokeliitäntä puhtaana vierasaineista.

• Älä astua kaapelin tai johdon päälle. Älä vedä johtoa tai kaapelia äläkä kierrä tai taivuta niitä.

• Älä lataa, jos esiintyy salamointia.

• Älä pudota ohjausrasiaa tai laita raskasta esinettä sen päälle.

• Älä laita laturin lähelle latauksen aikana sellaisia esineitä, jotka voivat aiheuttaa korkeita lämpötiloja.

• Jos lataat kuluneella tai vahingoittuneella kodin sähköpistorasialla, olet altis sähköiskun vaaralle. Jos sinulla on epäilyksiä kodin sähköpistorasiasta, anna valtuutetun sähköasentajan tarkastaa se.

• Lopeta kannettavan latauskaapelin käyttö heti, jos kodin sähköpistorasia tai jokin komponentti on ylikuumentunut tai huomaat palaneen hajua.

Kun suurjänniteakkua ei voida ladata laturin liittämisen jälkeen, tarkista seuraavat asiat:

1. Tarkista auton latausasetukset.

   (esimerkiksi kun ajastettu lataus on asetettu, lataus ei ala heti, kun AC-laturi tai kannettava latauskaapeli liitetään).

2. Tarkista AC-laturin ja kannettavan latauskaapelin toimintatila.

   (Kannettavan laturin tila)

   * Lataustilan todellinen näyttötapa voi vaihdella laturin valmistajan mukaan.

3. Jos auto ei lataudu ja mittaristoon tulee varoitusviesti, tarkista vastaava viesti.

4. Jos auto latautuu oikein ladattaessa toisella normaalisti toimivalla laturilla, ota yhteyttä laturin valmistajaan.

5. Jos autosi ei lataudu, kun sitä ladataan jollain toisella normaalisti toimivalla laturilla, suosittelemme yhteyden ottamista valtuutettuun Kia-jälleenmyyjään/huoltokumppaniin.
