Sulake-/relepaneelin kuvaus

Sulake-/relepaneelin kansissa on sulake-/relemerkintä, jossa ilmoitetaan sulakkeen/releen nimi ja kapasiteetti.

HUOMAA

Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.

Kuljettajan puolen sulakepaneeli

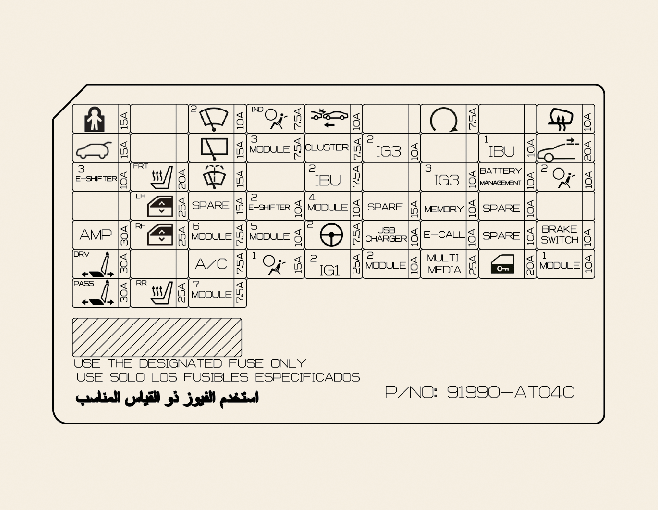

HEV-autolle

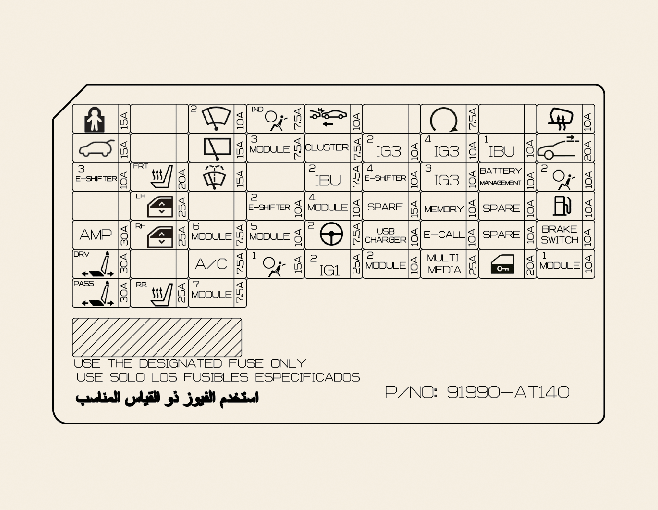

PHEV-autolle

ICU-kytkentärasia

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

AMP

30 A

AMP (vahvistin)

P/SEAT DRV

30 A

Kuljettajan ristiseläntuen kytkin, kuljettajan sähkötoimisen istuimen kytkin, IMS (integroitu muistijärjestelmä)-ohjausyksikkö

P/WINDOW LH

25 A

V TAKASÄHKÖIKKUNAN KYTKIN/MODUULI, KULJETTAJAN SÄHKÖIKKUNAN KYTKIN/MODUULI (LHD), MATKUSTAJAN SÄHKÖIKKUNAN KYTKIN/MODUULI (RHD)

P/SEAT PASS

30 A

Matkustajan sähköistuimen kytkin

S/HEATER

(FRONT)

20 A

Etuistuimien tuuletuksen ohjausmoduuli, etuistuimien lämmittimen ohjausmoduuli

S/HEATER (REAR)

25 A

Takaistuimen lämmittimen ohjausyksikkö

P/WINDOW RH

25 A

O TAKASÄHKÖIKKUNAN KYTKIN/MODUULI, KULJETTAJAN SÄHKÖIKKUNAN KYTKIN/MODUULI (RHD), MATKUSTAJAN SÄHKÖIKKUNAN KYTKIN/MODUULI (LHD)

T/GATE

15 A

Takaluukun rele

DR LOCK

20 A

Ovien keskuslukituksen/lukituksen avauksen rele, kuolleen lukon rele

MULTI MEDIA

25 A

Audio/navigointipääyksikkö

E-CALL

10 A

E-Call -yksikkö

MEMORY

10 A

Mittaristo, Head-up-näyttö, tunnelmavalo, ilmastoinnin ohjausmoduuli

START

7,5 A

Murtohälytysrele, HPCU, IBU

E-SHIFTER3

10 A

SCU, elektroninen vaihtolevy

MODULE6

7,5 A

IBU (INTEGROITU KORIN OHJAUSYKSIKKÖ)

MODULE3

7,5 A

Kattokonsoli, monitoimikytkin, jarruvalokytkin

A/BAG1

15 A

SRS-ohjausyksikkö (täydentävä turvajärjestelmä)

WASHER

15 A

Lasinpesimen ohjausvipu

MODULE1

10 A

AVAINLUKITUS, ILMASTOINNNIN OHJAUSMODUULI, LATAUSVALO (PISTOKEHYBRIDIAJONEUVO), HÄTÄVILKKUKYTKIN, SADEANTURI, OHJAUSPYÖRÄN ETÄOHJAUS

IBU1

10 A

IBU (INTEGROITU KORIN OHJAUSYKSIKKÖ), SPORT-TILAN KYTKIN

MODULE2

10 A

IBU, ADAS PYSÄKÖINTI ECU, E-CALL, AUDIO/NAVIGOINNIN PÄÄYKSIKKÖ, moottoritilan kytkentälohko (P/LÄHTÖ -rele)

A/BAG IND

7,5 A

MITTARISTO (SRS-OHJAUSMODUULI)

IBU2

7,5 A

IBU (integroitu korin ohjausyksikkö)

MODULE4

10 A

IBU, ADAS PYSÄKÖINTI ECU, VESS-YKSIKKÖ, ETUNÄKYMÄKAMERA, TÖRMÄYSTYYNYN KYTKIN, KESKIKONSOLI, TAKAKULMATUTKA

A/CON

7,5 A

ILMASTOINTILAITTEEN OHJAUSMODUULI, moottoritilan kytkentälohko (PUHALLIN, PTC-RELE), A/C KOMPRESSORI

A/BAG2

10 A

SRS-ohjausyksikkö (täydentävä turvajärjestelmä)

CLUSTER

7,5 A

MITTARISTO, HEAD-UP-NÄYTTÖYKSIKKÖ

MODULE5

10 A

AJOVALOJEN SUUNTAUSLAITE, AUDIO/NAVIGOINTIPÄÄYKSIKKÖ, LANGATON ÄLYPUHELIMEN LATAUSJÄRJESTEMLÄ, E-CALL-YKSIKKÖ, ILMASTOINNIN OHJAUSMODUULI, YLÄPUOLINEN KONSOLIN LAMPPU, SÄHKÖINEN KROMAATTINEN PELI, AMP(VAHVISTIN), ISTUIMEN LÄMMITYKSEN OHJAUSMODUULI

MODULE7

7,5 A

ADAS PYSÄKÖINTI ECU, AC-TAAJUUSMUUTTAJA, JÄÄHDYTYSPUHALTIMEN MOOTTORI, ISTUIMEN LÄMMITTIMEN OHJAUSMODUULI

BRAKE SWITCH

10 A

IBU (integroitu korin ohjausyksikkö), jarruvalokytkin

MDPS2

7,5 A

MDPS (moottorikäyttöinen ohjaustehostin) -yksikkö

* MDPS (moottorikäyttöinen ohjaustehostin) on sama kuin EPS (sähkötoiminen ohjaustehostin).

SUNROOF

20 A

KATTOLUUKKUYKSIKKÖ

HEATED MIRROR

10 A

Lämmitettävä ulkopeili

IG3 2

10 A

AKUN HALLINTAJÄRJESTELMÄ

IG3 3

10 A

AUTON OMA LATURIYKSIKKÖ, HCPU, moottoritilan kytkentälohko (AKKU JÄÄHD.PUHALTIMEN rele), A/C KOMPRESSORI

IG3 4

10 A

AUDIO/NAVIGOINNIN PÄÄYKSIKKÖ, LATAUKSEN MERKKIVALO, MITTARISTO, ILMASTOINNIN OHJAUSMODUULI, HV PTC -LÄMMITINYKSIKKÖ

CHILD LOCK

15 A

Elektroninen lapsilukkojärjestelmä

FRT WIPER2

10 A

Etupyyhkijän moottori

FCA

10 A

Etututka

RR WIPER

15 A

Takapyyhkimen rele, takapyyhkimen moottori

E-SHIFTER4

10 A

SCU, elektroninen vaihtolevy

BMS

10 A

Akun hallintajärjestelmä

USB CHARGER

10 A

USB-LATURI (ETUALUSTA/KULJ/MATK ISTUIN)

IG1 2

25 A

Moottoritilan kytkentälohko (piirilevylohkon sulake – IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Polttoaineen täyttöluukun avaaminen

E-SHIFTER2

10 A

SCU, elektroninen vaihtolevy

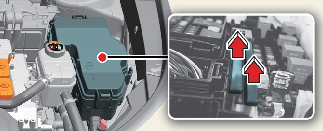

Moottoritilan sulakepaneeli

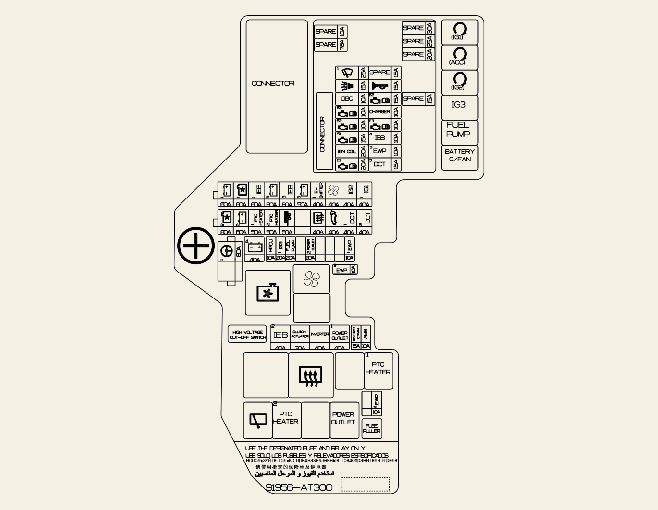

Moottoritilan kytkentälohko

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

MULTI FUSE

C/FAN2

80 A

Jäähdytyspuhaltimen moottori

MULTI FUSE

PTC HEATER1

50 A

PTC HEATER #1 -RELE

B+2

60 A

ICU-KYTKENTÄRASIA (IPS)

MULTI FUSE

MDPS 1

80 A

MDPS (moottorikäyttöinen ohjaustehostin) -yksikkö

* MDPS (moottorikäyttöinen ohjaustehostin) on sama kuin EPS (sähkötoiminen ohjaustehostin).

REAR HEATED

40 A

Moottoritilan kytkentärasia (takalämmitysrele)

MULTI FUSE

POWER TAILGATE

40 A

Sähkötoiminen takaluukkuyksikkö

E-SHIFTER1

40 A

SCU

MULTI FUSE

B+3

50 A

ICU-KYTKENTÄRASIA (SULAKE – CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

MULTI FUSE

TRAILER

50 A

Perävaunumoduuli

FUEL PUMP

20 A

Moottoritilan kytkentärasia (polttoainepumpun rele)

MULTI FUSE

BLOWER

40 A

Moottoritilan kytkentärasia (puhallinrele)

MULTI FUSE

B+4

40 A

ICU-KYTKENTÄRASIA (SULAKE – MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK

B+1

60 A

ICU-KYTKENTÄRASIA (IPS)

AMS

10 A

AKUN ANTURI (PHEV)

FUSE

IEB2

40 A

Integroitu elektroninen jarruyksikkö

IEB3

60 A

Integroitu elektroninen jarruyksikkö

MULTI FUSE

IEB1

60 A

Integroitu elektroninen jarruyksikkö

IG3 1

20 A

IGNITION3 RELAY

FUSE

BATTERY C/FAN

15 A

Akun jäähdytyspuhallin

HPCU

10 A

Hybriditehon ohjausyksikkö

EWP2

10 A

AKUN SÄHKÖTOIMINEN VESIPUMPPU

FUSE

POWER OUTLET2

20 A

Etupistorasia

EWP1

10 A

Moottorin sähköinen vesipumppu

MULTI FUSE

PTC HEATER2

50 A

PTC HEATER #2 -RELE

DCT1

40 A

DUAL CLUTCH TRANSMISSION

DCT2

40 A

DUAL CLUTCH TRANSMISSION

C/FAN1

60 A

JÄÄHDYTYSPUHALTIMEN MOOTTORI

B+5

60 A

Moottoritilan PCB-kytkentälohko

IG2

40 A

ICU-KYTKENTÄRASIA (SULAKE – WASHER, A/C, MODULE6, MODULE7, WIPER RR)

IG1 1

40 A

ICU-KYTKENTÄRASIA (SULAKE – MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

FUSE

CLUTCH ACTRUATOR

30 A

MOOTTORIN KYTKIMEN KÄYTTÖNESTE (HPCU)

INVERTER

40 A

AC-TAAJUUSMUUTTAJA

POWER OUTLET1

40 A

Etupistorasia

EWP4

10 A

Moottorin sähköinen vesipumppu

PCB-lohko

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

SENSOR1

15 A

Happianturi (ylös/alas)

ECU2

15 A

ECM (MOOTTORIN OHJAUSMODUULI)

SENSOR3

10 A

POLTTOAINEPUMPUN RELE

SENSOR2

10 A

ÖLJYNOHJAUSVENTTIILI, HUUHTELUNOHJAUKSEN MAGNEETTIVENTTIILI, MUUTTUVAN ÖLJYPUMPUN VENTTIILIN OHJAUS, JÄÄHDYTYSPUHALTIMEN MOOTTORIN RELE, POLTTOAINESÄILIÖN EROTUSVENTTIILI (PHEV)

FRT WIPER1

25 A

Etupyyhkijän moottori

ECU 3

10 A

ECM (MOOTTORIN OHJAUSMODUULI)

IEB 4

10 A

Integroitu elektroninen jarruyksikkö

EWP 3

10 A

Moottorin sähköinen vesipumppu

OBC

10 A

AUTON OMA LATURI -YKSIKKÖ (PHEV)

ECU1

20 A

ECM (MOOTTORIN OHJAUSMODUULI)

B/ALARM HORN

15 A

VARASHÄLYTTIMEN SIREENIN RELE

IGN COIL

20 A

Sytytyspuola #1/#2/#3/#4

CHARGER

10 A

LATURIN LUKITUKSEN/AVAUKSEN RELE (PHEV)

DCT3

15 A

DUAL CLUTCH TRANSMISSION

Rele

Katso reletyyppi seuraavasta taulukosta.

Releen nimi

Symboli

TYYPPI

Fuel Pump Relay

MICRO

PTC Heater1 Relay

MICRO

Blower Relay

MICRO

Rear Heated Relay

MINI

IG3 Relay

MICRO

Battery Cooling Fan Relay (HEV)

MICRO

PDM (IG1) RELAY

MICRO

PDM (ACC) RELAY

MICRO

PDM (IG2) RELAY

MICRO

COOLING FAN MOTOR RELAY

MICRO

PTC HEATER2 RELAY

MICRO

POWER OUTLET

MICRO

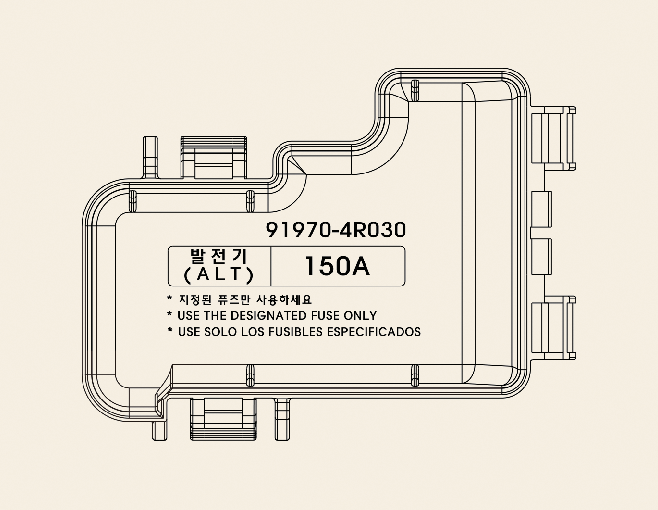

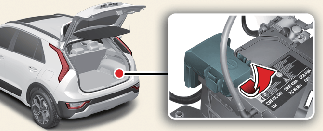

Moottoritilan sulakepaneeli (akkuliittimen kansi) (pistokehybridille)
