Descrizione del pannello fusibili/relè

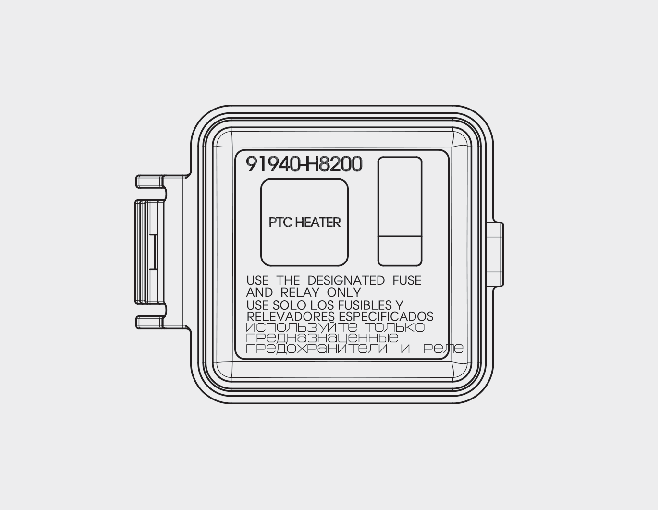

All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso d'ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

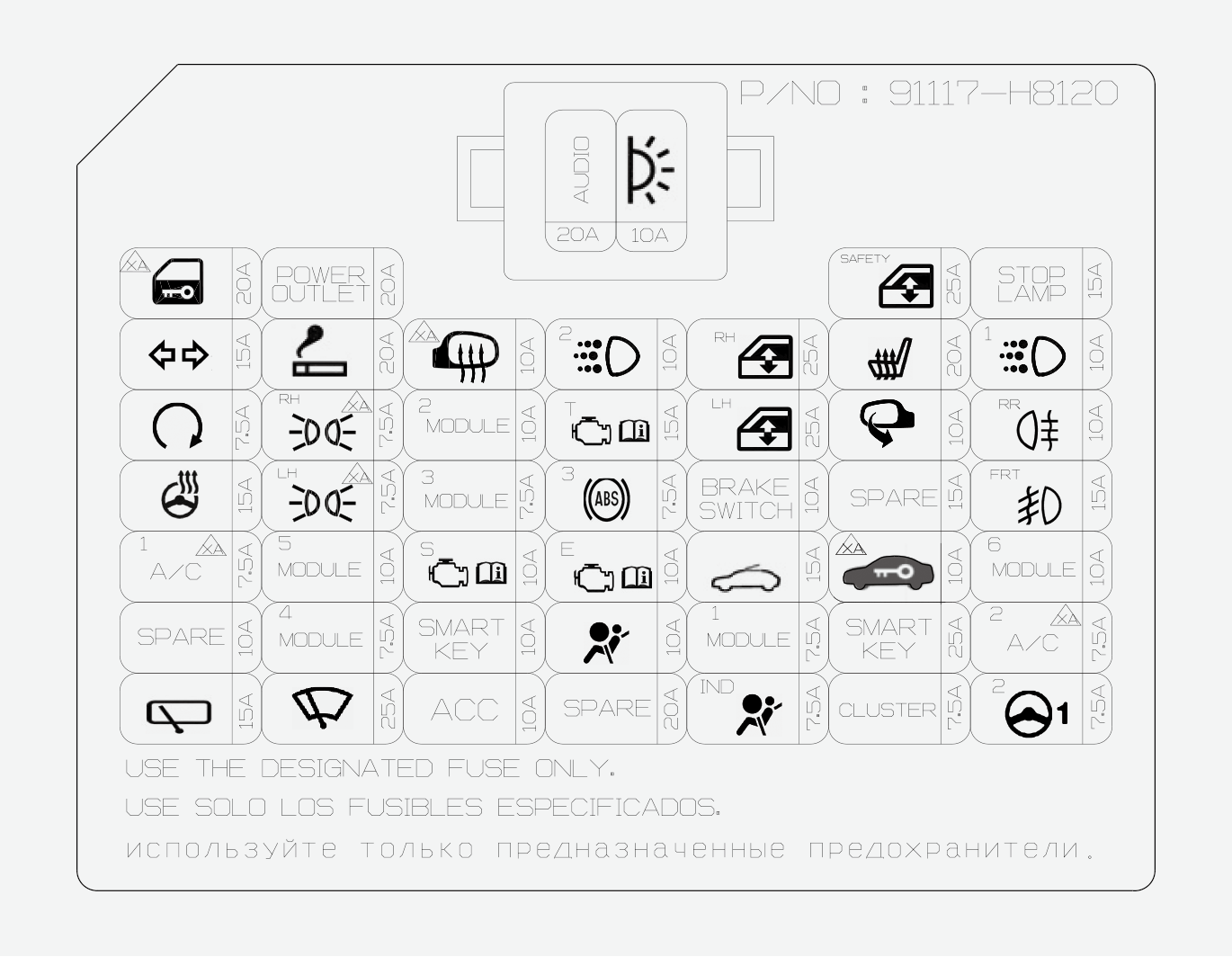

Pannello fusibili lato conducente
|
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|
|
|
20 A |
Relè sblocco portellone posteriore, relè blocco di sicurezza, relè blocco/sblocco porte |
|
|
20 A |
Presa di alimentazione |
|
|
25 A |
Modulo sicurezza alzacristalli elettrico conducente |
|
|
15 A |
Modulo elettronico segnale di arresto |
|
|
15 A |
BCM (Body Control Module - Centralina carrozzeria), unità SLM |
|
|
20 A |
Accendisigari |
|
|
10 A |
Specchietto esterno elettrico del conducente, specchietto esterno elettrico del passeggero, centralina condizionatore d'aria, ECM (centralina motore)/PCM (centralina gruppo propulsore) |
|
|
10 A |
Centralina carrozzeria (Luce diurna 1/2 potenza) |
|
|
25 A |
Interruttore principale alzacristalli elettrici, interruttore alzacristallo elettrico passeggero (guida a sinistra) |
|
|
20 A |
Centralina riscaldatore sedile anteriore |
|
|
10 A |
Relè luci diurne |
|
|
7,5 A |
ECM (centralina motore), Blocco giunzione van motore (relè di avvio), blocco accensione e interruttore frizione, interruttore di intervallo trasmissione, relè allarme antifurto, Centralina chiave intelligente |
|
|
7,5 A |
Faro lato dx, Faro licenza, lampada combinazione posteriore (IN/OUT), Gruppo ottico posteriore lato dx, Illuminazione(+) |
|
|
10 A |
BCM (Body Control Module), Interruttore crash pad, Interruttore console anteriore, Radar anteriore, Telecamera per la visione anteriore, Avviso collisione punto cieco lato destro e lato sinistro |
|
|
15 A |
Blocco di giunzione vano motore (interruttore luci retromarcia), commutatore trasmisione, interruttore modalità sportiva, TCM (Transmission Control Module), Sensore frizione, Sensore velocità, Interruttore luce stop, Modulo frizione elettronico |
|
|
25 A |
Interruttore principale alzacristalli elettrici, interruttore alzacristallo elettrico passeggero (guida a destra) |
|
|
10 A |
Interruttore specchietto retrovisore elettrico esterno |
|
|
10 A |
Relè luce retronebbia |
|
|
15 A |
Giunto a spirale |
|
|
7,5 A |
Faro lato sx, Faro licenza sx, lampada combinazione posteriore (IN/OUT) sx |
|
|
7,5 A |
Centralina riscaldatore sedile anteriore, Audio, Centralina A/V e navigatore, Attuatore dispositivo di regolazione fari SX/DX, Centralina condizionatore d'aria, specchietto retrovisore elettrocromatico, Interruttore plancia, convertitore CC-CC, giunto a spirale, Indicatore leva cambio A/T |
|
|
7,5 A |
Connettore collegamento dati, ABS/ESC (Electronic Stability Control, Controllo elettronico di stabilità) |
|
|
10 A |
Centralina chiave intelligente, interruttore luci stop |
|
|
15 A |
Ruota di scorta |
|
|
15 A |
Relè luci fendinebbia anteriori |
|
|
7,5 A |
Scatola di giunzione vano motore (Relè aria condizionata), Scatola di giunzione diesel (Relè riscaldatore PTC), Centralina aria condizionata |
|
|
10 A |
Blocco di giunzione vano motore (relè fari anabbaglianti, relè fari abbaglianti), modulo riscaldatore sedile anteriore, motorino tetto apribile, BCM (centralina carrozzeria) |
|
|
10 A |
Attuatore CVVD (durata delle valvole a variazione continua) |
|
|
10 A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
|
15 A |
Motorino tetto apribile |
|
|
10 A |
Centralina immobilizzatore |
|
|
10 A |
Blocco chiave di accensione, interruttore fascia centrale, connettore collegamento dati |
|
|
10 A |
Ruota di scorta |
|
|
7,5 A |
Unità SLM, centralina carrozzeria, centralina chiave intelligente |
|
|
10 A |
Centralina chiave intelligente, modulo immobilizzatore, modulo di controllo BSA |
|
|
10 A |
Centralina del sistema di sicurezza passiva supplementare (SRS) |
|
|
7,5 A |
BCM (Body Control Module - Centralina carrozzeria), unità SLM |
|
|
25 A |
Centralina chiave intelligente |
|
|
7,5 A |
Centralina condizionatore d'aria |
|
|
15 A |
Interruttore multifunzione, motorino tergilunotto, relè tergilunotto |
|
|
25 A |
Interruttore multifunzione, motorino tergicristalli, blocco di giunzione vano motore (relè tergicristalli lento) |
|
|
10 A |
Relé Presa Elettrica, BCM (centralina carrozzeria), Unità SLM, Unità Centrale Audio, Audio / Video & Navigazione, Convertitore CC/CC, Caricabatteria USB, Interruttore specchietti retrovisori elettrici esterni, Modulo Controllo Chiave Intelligente |
|
|
20 A |
Ruota di scorta |
|
|
7,5 A |
Quadro strumenti |
|
|
7,5 A |
Quadro strumenti |
|
|
7,5A |
Servosterzo motorizzato (MDPS) |
|
|
20 A |
Convertitore CC-CC, audio, centralina A/V e navigatore |
|
|
10 A |
Relè luce abitacolo, centralina aria condizionata, fotosensore e sensore luci automatiche, BCM (centralina carrozzeria), quadro strumenti, sensore pioggia, unità SLM, luce cassetto plancia, luce portellone, luce abitacolo, luce console superiore, luce di cortesia dx e sx |

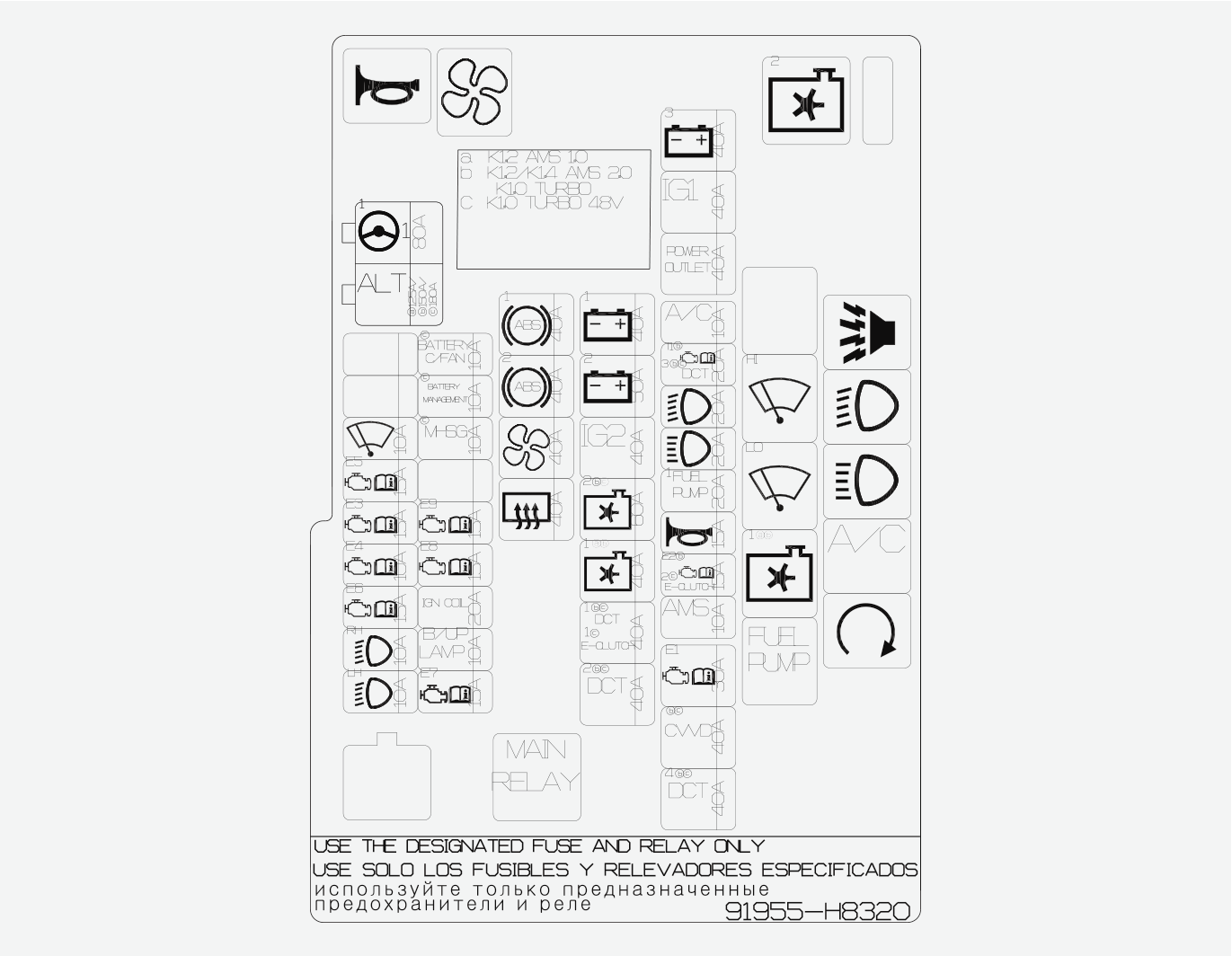

Scatola fusibili vano motore
|
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|
|
|
80 A |
Servosterzo motorizzato (MDPS) |
|
|
150 A / 180 A |
Fusibile -ABS 1, ABS 2, VENTOLA, SCACCIABRUMA POSTERIORE |
|
|
10 A |
Relè LO tergicristalli, Motorino tergicristalli anteriori, Interruttore multifunzione |
|
|
15 A |
Centralina motore (ECM) |
|
|
15 A |
Solenoide controllo spurgo, Valvola di controllo olio #1/#2, Sensore ossigeno (Su/Giù) |
|
|
10 A |
Relè A/C, Scatola giunzione (Relè ventola di raffreddamento 2), Solenoide controllo RCV, Valvola pompa dell'olio variabile |
|
|
15 A |
Relè pompa del carburante |
|
|
10 A |
Faro lato dx |
|
|
10 A |
Faro lato sx |
|
|
10 A |
[Con Mild HEV] Valvola di raffreddamento BSA |
|
|
10 A |
[Cpm Mild HEV] Modulo di controllo BSA |
|
|
10 A |
[Con Mild HEV] Avviamento ibrido e motore generatore |
|
|
15 A |
Centralina motore (ECM) |
|
|
15 A |
Centralina motore (ECM) |
|
|
20 A |
Bobina di accensione #1, #2, #3 |
|
|
10 A |
Interruttore luci di retromarcia |
|
|
15 A |
Centralina motore (ECM) |
|
|
40 A |
ABS/ESC (Electronic Stability Control, Controllo elettronico di stabilità) |
|
|
40 A |
ABS/ESC (Electronic Stability Control, Controllo elettronico di stabilità) |
|
|
40 A |
Relè ventilatore A/C |
|
|
40 A |
Scatola di giunzione quadro strumenti (relè sbrinatore lunotto) |
|
|
40 A |
Blocco giunzione quadro strumenti (Fusibile - SPIA DI ARRESTO, DRL 2, DRL 1, FENDINEBBIA POSTERIORE, FENDINEBBIA ANTERIORE, MODULO 6, AUDIO, LAMPADA INTERNA) |
|
|
50 A |
Blocco giunzione quadro strumenti (Fusibile - SICUREZZA FINESTRINO, P/FINESTRINO DX, S/RISCALDATORE, P/FINESTRA SX, SPECCHIO PIEGHEVOLE, INTERRUTTORE FRENO, TETTUCCIO APRIBILE, IMMOBILIZZATORE, CHIAVE INTELLIGENTE, Relè finestrino elettrico) |
|
|
40 A |
Commutatore d'accensione, scatola relè PDM (relè IG 2), relè avvio |
|
|
60 A |
Blocco giunzione (Relè ventola di raffreddamento 2) |
|
|
40 A |
Centralina del cambio (TCM) |
|
|
40 A |
[Con frizione a filo] Modulo frizione elettronico |
|
|
40 A |
Centralina del cambio (TCM) |
|
|
40 A |
Scatola di giunzione cruscotto (Fusibile - BLOCCO PORTA, LAMPADA GIREVOLE, relè luci di posizione)[Con Mild HEV] Relè principale, Relè sirena allarme antifurto |
|
|
40 A |
Commutatore d'accensione, scatola relè PDM (relè IG1, relè ACC) |
|
|
40 A |
Scatola di giunzione cruscotto (relè presa di alimentazione) |
|
|
10 A |
Relè condizionatore d'aria |
|
|
20 A |
Centralina del cambio (TCM) |
|
|
20 A |
Relè fari anabbaglianti |
|
|
20 A |
Relè fari abbaglianti |
|
|
20 A |
Relè pompa del carburante |
|
|
15 A |
Relè avvisatore acustico, relè sirena allarme antifurto |
|
|
15 A |
[Con frizione a filo] Modulo frizione elettronico |
|
|
10 A |
[Con ISG] sensore batteria |
|
|
30 A |
ENG E9, ENG E8, Relè principale |
|
|
40 A |
Attuatore CVVD (durata delle valvole a variazione continua) |
|
|
40 A |
[Cambio a doppia frizione] Attuatore marce intelligente |
|
Simbolo |
Nome relè |
Tipo |
|---|---|---|
|
|
Relè allarme antifurto clacson |
MICRO |
|
|
Relè tergicristalli veloce |
MICRO |
|
|
Relè fari anabbaglianti |
MICRO |
|
|
Relè tergicristalli lento |
MICRO |
|
|
Relè fari abbaglianti |
MICRO |
|
|
Relè condizionatore d'aria |
MICRO |
|
|
Relè pompa del carburante |
MICRO |
|
|
Relè avviamento |
MICRO |
|
|
Relè ventilatore raffreddamento 2 |
MICRO |
|
|
Relè principale |
MINI |
|
|
Relè del clacson |
MICRO |
|
|
Relè ventilatore condizionatore d'aria |
MICRO |
|
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|
|
|
80 A |
Servosterzo motorizzato (MDPS) |
|
|
125 A / 150 A |
Fusibile -ABS 1, ABS 2, VENTOLA, SCACCIABRUMA POSTERIORE |
|
|
10 A |
Relè LO tergicristalli, Motorino tergicristalli anteriori, Interruttore multifunzione |
|
|
15 A |
Centralina motore (ECM) |
|
|
15 A |
Solenoide controllo spurgo, Valvola di controllo olio #1/#2, Sensore ossigeno (Su/Giù) |
|
|
10 A |
Relè ventola di raffreddamento 1, Relè A/Con, Sensore ruota lato destro anteriore, Blocco sotto-giunzione (Relè ventola di raffreddamento 2) |
|
|
15 A |
Relè pompa benzina, Iniettore #1, #2, #3, #4 |
|
|
10 A |
Faro lato dx |
|
|
10 A |
Faro lato sx |
|
|
15 A |
Centralina motore (ECM) |
|
|
15 A |
Centralina motore (ECM) |
|
|
20 A |
Bobina di accensione #1, #2, #3, #4 |
|
|
10 A |
[Trasmissione manuale] interruttore luce di retromarcia |
|
|
15 A |
Centralina motore (ECM) |
|
|
40 A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità) |
|
|
40 A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità) |
|
|
40 A |
Relè ventilatore condizionatore d'aria |
|
|
40 A |
Scatola di giunzione quadro strumenti (relè sbrinatore lunotto) |
|
|
40 A |
Blocco giunzione quadro strumenti (Fusibile - SPIA DI ARRESTO, DRL 2, DRL 1, FENDINEBBIA POSTERIORE, FENDINEBBIA ANTERIORE, MODULO 6, AUDIO, LAMPADA INTERNA) |
|
|
50 A |
Blocco giunzione quadro strumenti (Fusibile - SICUREZZA FINESTRINO, P/FINESTRINO DX, S/RISCALDATORE, P/FINESTRA SX, SPECCHIO PIEGHEVOLE, INTERRUTTORE FRENO, TETTUCCIO APRIBILE, IMMOBILIZZATORE, CHIAVE INTELLIGENTE, Relè finestrino elettrico) |
|
|
40 A |
Commutatore d'accensione, scatola relè PDM (moduli di distribuzione alimentazione) (relè IG2), relè avvio |
|
|
40 A |
Relè ventola di raffreddamento 1, blocco giunzione (Relè ventola di raffreddamento 2) |
|
|
40 A |
Scatola di giunzione cruscotto (Fusibile - BLOCCO PORTA, LAMPADA GIREVOLE, relè luci di posizione), |
|
|
40 A |
Commutatore d'accensione, scatola relè PDM (moduli di distribuzione alimentazione) (relè IG1, relè ACC) |
|
|
40 A |
Scatola di giunzione cruscotto (relè presa di alimentazione) |
|
|
10 A |
Relè condizionatore d'aria |
|
|
20 A |
Relè fari anabbaglianti |
|
|
20 A |
Relè fari abbaglianti |
|
|
20 A |
Relè pompa del carburante |
|
|
15 A |
Relè avvisatore acustico, relè sirena allarme antifurto |
|
|
10 A |
Sensore batteria |
|
|
30 A |
ENG E9, ENG E8, Relè principale |
|
Simbolo |
Nome relè |
Tipo |
|---|---|---|
|
|
Relè allarme antifurto clacson |
MICRO |
|
|
Relè tergicristalli veloce |
MICRO |
|
|
Relè fari anabbaglianti |
MICRO |
|
|
Relè tergicristalli lento |
MICRO |
|
|
Relè fari abbaglianti |
MICRO |
|
|
Relè ventilatore raffreddamento 1 |
MICRO |
|
|
Relè condizionatore d'aria |
MICRO |
|
|
Relè pompa del carburante |
MICRO |
|
|
Relè avviamento |
MICRO |
|
|
Relè ventilatore raffreddamento 2 |
MICRO |
|
|
Relè principale |
MINI |
|
|
Relè del clacson |
MICRO |
|
|
Relè ventilatore condizionatore d'aria |
MICRO |
|
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|
|
|
80 A |
Servosterzo motorizzato (MDPS) |
|
|
150A |
Fusibile -ABS 1, ABS 2, VENTOLA, SCACCIABRUMA POSTERIORE |
|
|
10 A |
Relè LO tergicristalli, Motorino tergicristalli anteriori, Interruttore multifunzione |
|
|
15 A |
Solenoide controllo scarico, Valvola di controllo olio N.1/N.2, Valvola di arresto refrigerante motore, Relé A/C, Solenoide aspirazione variabile, ECM (Engine Control Module)/PCM (Power train Control Module) |
|
|
10 A |
Relè ventola di raffreddamento 1, Sensore ossigeno (Su/Giù), Valvola di arresto refrigerante motore, Sensore ruota anteriore lato maniglia destra, Blocco giunzione (Relè ventola di raffreddamento 2), Solenoide aspirazione variabile |
|
|
15 A |
Relè pompa carburante, Iniettore #1, #2, #3, #4, ECM (Engine Control Module), PCM (Power train Control Module), Valvola di controllo olio #1/#2, Solenoide di controllo spurgo |
|
|
10 A |
Faro lato dx |
|
|
10 A |
Faro lato sx |
|
|
20 A |
Bobina d'accensione n.1/n.2/n.3/n.4, Condensatore |
|
|
10 A |
[Trasmissione manuale] interruttore luce di retromarcia |
|
|
40 A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità) |
|
|
40 A |
Centralina ABS (sistema frenante antibloccaggio)/ESC (controllo elettronico stabilità) |
|
|
40 A |
Relè ventilatore condizionatore d'aria |
|
|
40 A |
Scatola di giunzione quadro strumenti (relè sbrinatore lunotto) |
|
|
40 A |
Blocco giunzione quadro strumenti (Fusibile - SPIA DI ARRESTO, DRL 2, DRL 1, FENDINEBBIA POSTERIORE, FENDINEBBIA ANTERIORE, MODULO 6, AUDIO, LAMPADA INTERNA) |
|
|
50 A |
Blocco giunzione quadro strumenti (Fusibile - SICUREZZA FINESTRINO, P/FINESTRINO DX, S/RISCALDATORE, P/FINESTRA SX, SPECCHIO PIEGHEVOLE, INTERRUTTORE FRENO, TETTUCCIO APRIBILE, IMMOBILIZZATORE, CHIAVE INTELLIGENTE, Relè finestrino elettrico) |
|
|
40 A |
Commutatore d'accensione, scatola relè PDM (moduli di distribuzione alimentazione) (relè IG 2), relè avvio |
|
|
40 A |
Relè ventola di raffreddamento 1, blocco giunzione (Relè ventola di raffreddamento 2) |
|
|
40 A |
Scatola di giunzione cruscotto (Fusibile - BLOCCO PORTA, LAMPADA GIREVOLE, relè luci di posizione), |
|
|
40 A |
Commutatore d'accensione, scatola relè PDM (relè IG 1, relè ACC) |
|
|
40 A |
Scatola di giunzione cruscotto (relè presa di alimentazione) |
|
|
10 A |
Relè condizionatore d'aria |
|
|
20 A |
PCM (centralina gruppo propulsore) |
|
|
20 A |
Relè fari anabbaglianti |
|
|
20 A |
Relè fari abbaglianti |
|
|
20 A |
Relè pompa del carburante |
|
|
15 A |
Relè avvisatore acustico, relè sirena allarme antifurto |
|
|
15 A |
ECM (centralina controllo motore)/PCM (centralina gruppo propulsore) |
|
|
10 A |
Sensore batteria |
|
|
30 A |
Relè principale |
|
Simbolo |
Nome relè |
Tipo |
|---|---|---|
|
|
Relè allarme antifurto clacson |
MICRO |
|
|
Relè tergicristalli veloce |
MICRO |
|
|
Relè fari anabbaglianti |
MICRO |
|
|
Relè tergicristalli lento |
MICRO |
|
|
Relè fari abbaglianti |
MICRO |
|
|
Relè ventilatore raffreddamento 1 |
MICRO |
|
|
Relè condizionatore d'aria |
MICRO |
|
|
Relè pompa del carburante |
MICRO |
|
|
Relè avviamento |
MICRO |
|
|
Relè ventilatore raffreddamento 2 |
MICRO |
|
|
Relè principale |
MINI |
|
|
Relè del clacson |
MICRO |
|
|
Relè ventilatore condizionatore d'aria |
MICRO |
Scatola fusibili vano motore (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC solo riscaldatore)
