1. Kód és dugó (Kódkészlet)

2. Vezérlőegység

3. Töltőkábel és töltőcsatlakozó

* Az Ön régiójától függően előfordulhat, hogy ez a kábel nem tartozéka a járművének.

Ha alacsony töltöttségi szint miatt nem tud eljutni egy nyilvános töltőállomásig, akkor az opcióként megvásárolható 220V-os hordozható töltőkábel (ICCB: kábelen belüli vezérlődoboz) segítségével is feltöltheti a járművet.

• A kábel úgy van kialakítva, hogy megakadályozza az akkumulátor váratlan lemerülése által okozott problémákat, ami általános aljzatok használatakor túlzott villamosenergia-díjakhoz vezethet, mivel az elektromos járművek villamosenergia-díjait ilyen esetekben nem alkalmazzák. Ezért ne használja az autó teljes feltöltésére.

• Ha a kábelt háztartási energiaforráshoz csatlakoztatják, akkor túllépheti az elosztó kapacitását, ami biztonsági problémákat, pl. áramszünetet vagy tüzet okozhat.

1. Mielőtt csatlakoztatja a csatlakozót az aljzathoz, ellenőrizze az aljzat aktuális névleges teljesítményét.

2. Csatlakoztassa a csatlakozót egy háztartási hálózati csatlakozóhoz.



A: Dugó

B: Elektromos aljzat

1. Ellenőrizze a vezérlődoboz kijelzőjének állapotát.

2. A töltőáram erősségének beállításához nyomja le legalább 1 másodpercig a vezérlődoboz hátulján található (1) gombot. (Lásd: További részletek.)

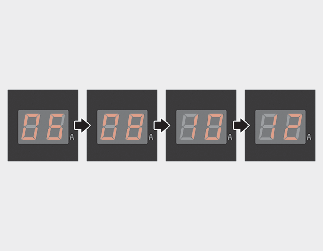

3. A vezérlődobozon kijelzett érték a (1) gomb minden lenyomásával 12 A, 10 A és 8 A között változik.

4. A töltőáram erősségének beállítását követően indítsa el a töltést a lassú töltés eljárását követve.

* Példák az ICCM töltőáram-erősség beállítására

(A példák azonban kizárólag referenciaként szolgálnak, és a helyzetek az adott környezettől függően változhatnak.)

1. Mielőtt csatlakoztatja a dugót az aljzathoz, ellenőrizze az elektromos aljzat névleges áramát.

2. Csatlakoztassa a dugót egy háztartási hálózati csatlakozóhoz.



   A: Dugó

   B: Elektromos aljzat

3. Ellenőrizze a vezérlődoboz kijelzőjét.

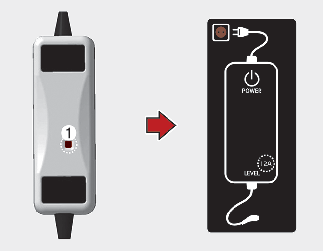

4. Tartsa nyomva a vezérlődoboz hátulján található gombot (1) 2–8 másodpercig a töltöttségi szint beállításához. (Lásd a töltőkábel típusára és a töltőáram beállítására vonatkozó példát.)



5. A vezérlődoboz kijelzőjén látható töltöttségi szint minden alkalommal megváltozik, amikor megnyomja a gombot (1).

6. A töltöttségi szint beállítását követően indítsa el a töltést a hordozható töltési eljárást követve.

※ Példa az ICCB töltöttségi szint beállítására

A példa csak tájékoztatás céljára szolgál és a környezettől függően változhat.
