Biztosíték-/relétáblák ismertetése
Műszerfal vezetőoldali végében biztosítéktábla
A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.
Előfordulhat, hogy a kézikönyvben szereplő biztosítéktáblával kapcsolatos leírások közül nem mindegyik vonatkozik az Ön gépkocsijára. Az információk a nyomtatás időpontjára vonatkoznak. Ha gépkocsijában a biztosítéktáblát ellenőrzi, olvassa el a biztosítéktáblán szereplő címkét.

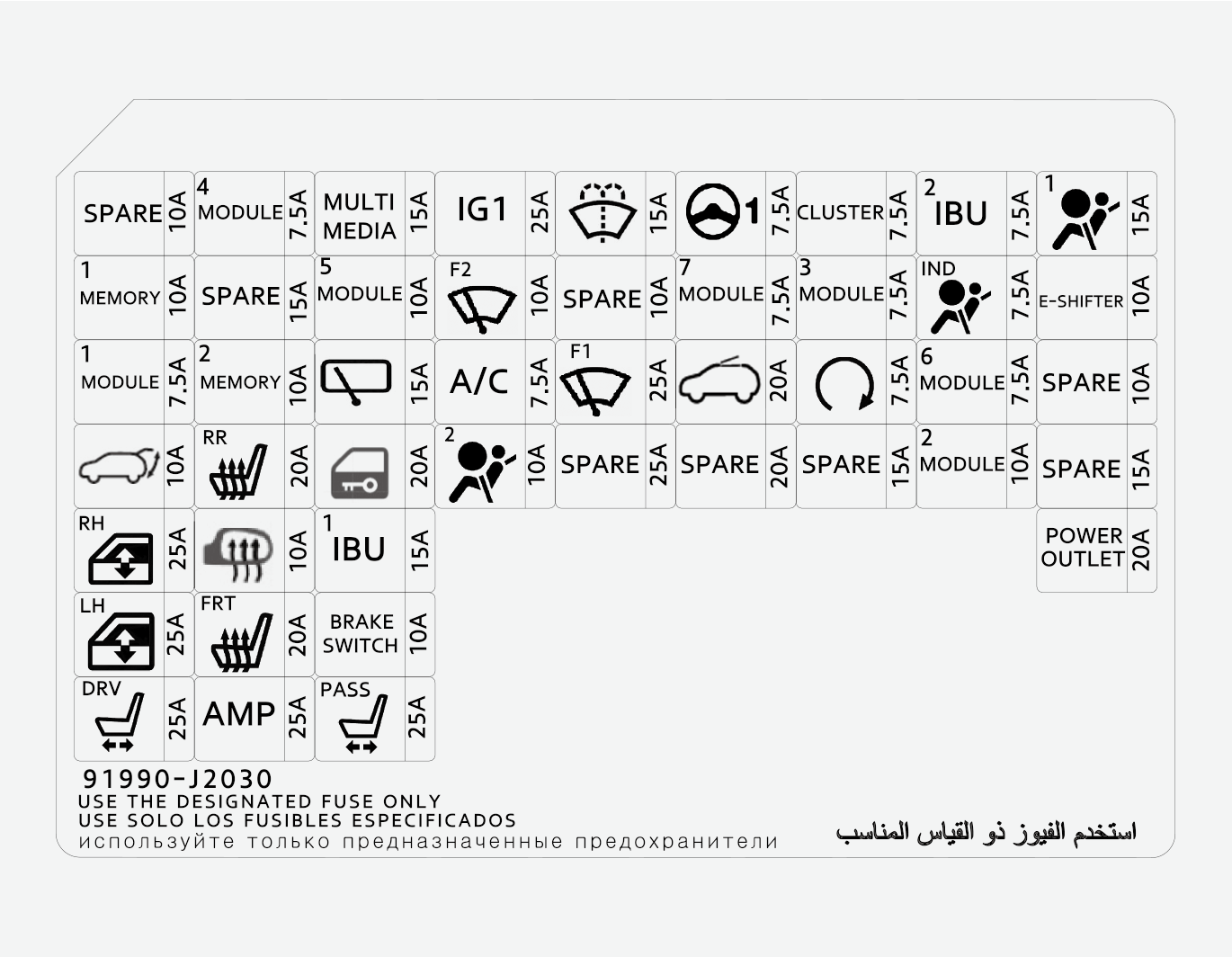

Vezető oldali biztosítéktábla
|
Leírás |
Szimbólum |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|
|
POWER OUTLET |
|
20A |
Első Elektromos Csatlakozóaljzat |
|
MODULE2 |
|
10A |
E/R csatlakozódoboz (áramkimeneti relé), Audio, Hátsó USB töltő, vezeték nélküli töltő, Hangos hangulatlámpa, erősítő, Vezető/utas oldali hangulatlámpa, elektromos külső tükör kapcsolója, A/V és Navigációs fejegység, IBU (integrált alvázvezérlő egység) |
|
HEATED MIRROR |
|
10A |
Vezető-/utasoldali elektromos külső visszapillantó tükö, légkondicionáló vezérlőmodulja |
|
IG1 |
|
25A |
PCB blokk (Biztosíték - IEB2, EPCU2) |
|
AIR BAG1 |
|
15A |
Foglaltságérzékelő, SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység |
|
A/BAG IND |
|
7,5 A |
Műszerfal, klímaberendezés vezérlőmodul |
|
IBU2 |
|
7,5 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
CLUSTER |
|
7,5 A |
HUD, műszercsoport |
|
MDPS *1 |
|
7,5 A |
MDPS (motoros szervokormány) egység |
|
MODULE3 |
|
7,5 A |
Féklámpa kapcsolója |
|
MODULE4 |
|
7,5 A |
Elölnézeti kamera, IIBU (Integrál karosszéria-szabályozó modul), Elülső radar, Üközőpanel kapcsolója, Hátsó sarokradar Rear Corner Radar, VESS egység (Virtuális motorhang rendszer) (hangszóró) |
|
MODULE5 |
|
10A |
Elülső légszellőzés Ülésvezérlő modul, üközőpanel kapcsolója, A/V és navigációs fejegység, Elülső ülésmelegítő vezérlőmodulja, Hátsó ülésvezérlő modul, Audió, Elektromosan sötétedő tükör. |
|
A/C |
A/C (klímaberendezés) |
7,5 A |
Klímaberendezés vezérlőmodul |
|
WIPER FRT1 |
|
25A |
Elülső ablaktörlő motor, PCB blokk (elülső ablaktörlő (lassú) relé) |
|
WIPER RR |
|
15A |
Hátsó ablaktörlő motor, ICM (Integrált áram modul) Relé doboz (Hátsó ablaktörlő motor) |
|
WASHER |
|
15A |
Többfunkciós kapcsoló |
|
MODULE6 |
|
7,5 A |
IBU (Integrál karosszéria-szabályozó modul) |
|
MODULE7 |
|
7,5 A |
Első/hátsó ülésmelegítő vezérlőmodul, Első ülés szellőzés vezérlőmodul, E/R csatlakozómodul (W/S fűtött üveg) |
|
E-SHIFTER |
E-VÁLTÓ |
10A |
Vezetőkonzol kapcsolója, Fokozatválasztó kapcsoló (SBW) |
|
WIPER FRT2 |
|
10A |
Első ablaktörlő motor, PCB blokk (Első ablaktörlő (alacsony) relé), IBU (Integrál karosszéria-szabályozó modul) |
|
START |
|
7,5 A |
IBU (Integrál karosszéria-szabályozó modul), EPCU |
|
P/WINDOW LH |
|
25A |
Elektromos ablak BAL relé, vezetőoldali elektromos ablak biztonsági modul |
|
P/WINDOW RH |
|
25A |
Elektromos ablak JOBB relé, utasoldali elektromos ablak biztonsági modul |
|
TAILGATE OPEN |
|
10A |
Elektromos csomagtérajtó Nyitva relé |
|
SUNROOF |
|
20A |
Napfénytető motor |
|
AMP |
|
25A |
Erősítő |
|
S/HEATER FRT |
|
20A |
Első ülés melegítő vezérlőmodul, Első ülés légáramlás vezérlőmodul |
|
P/SEAT (DRV) |
|
25A |
Vezetőülés kézi kapcsoló |
|
P/SEAT (PASS) |
|
25A |
Utasülés Kézi Kapcsolója |
|
S/HEATER RR |
|
20A |
Hátsó ülés fűtésének vezérlőmodulja |
|
DOOR LOCK |
|
20A |
Ajtózáró/-nyitó relé, ICM relédoboz (T/TurnUmlock-relé) |
|
BRAKE SWITCH |
|
10A |
Féklámpa kapcsoló, IBU (Integrál karosszéria-szabályozó modul) |
|
IBU1 |
|
15A |
IBU (Integrál karosszéria-szabályozó modul) |
|
AIR BAG2 |
|
10A |
SRS (Kiegészítő utasbiztonsági rendszer) vezérlőegység |
|
MODULE1 |
|
7,5 A |
Vészvillogó kapcsolója, aktív levegős csappantyú egység, Esőérzékelő, DataLink csatlakozó |
|
MEMORY1 |
|
10A |
Műszercsoport |
|
MEMORY2 |
2MEMÓRIA |
10A |
Klímaberendezés vezérlőmodul |
|
MULTI MEDIA |
|
15A |
Audio-, A/V és navigációs fejegység |
*1: Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)
Motortéri biztosítéktábla
|
Biztosíték neve |
Biztosíték neve |
Szimbólum |
Biztosíték értéke |
Védett áramkör |
|---|---|---|---|---|
|
MULTI FUSE |
LDC |
LDC |
150 A |
Biztosíték: ÁRAMKIMENET1, IEB1, IEB2, TÖLTŐ1, Légkondicionáló, EPCU |
|
MDPS *1 |
|
80 A |
MDPS (motoros szervokormány) egység |
|
|
B+5 |
|
60 A |
PCB blokk (Fő relé, biztosíték: AKKUMULÁTORKEZELŐ, DUDA, EPCU1) |
|
|
B+2 |
|
60 A |
ICU elágazódoboz (IPS (Műszerpanel) Vezérlőmodul (Műszerpanel) (1CH)) |
|
|
B+3 |
|
60 A |
ICU elágazódoboz (Kezelőpanel modul) |
|
|
B+4 |
|
50 A |
ICU csatlakozódoboz (biztosíték: CSOMAGTÉRAJTÓ NYITVA, NAPFÉNYTETŐ, Erősítő, P/BALOLDALI ABLAK, P/JOBBOLDALI ABLAK, S/ELÜLSŐ FŰTÉS, P/ÜLÉS (UTAS), P/ÜLÉS (VEZETŐ)) |
|
|
COOLING FAN |
|
60 A |
Hűtőventilátor relé |
|
|
REAR HEATED |
|
40A |
Hátsó fűtés relé |
|
|
BLOWER |
|
40A |
Blower Relay |
|
|
IG1 |
|
40A |
PDM (IG1) #2 relé, PDM (ACC) #1 relé |
|
|
IG2 |
|
40A |
PDM 3 (IG2) relé |
|
|
IEB4 |
|
80 A |
Integrált Mobis Elektromos fékvezérlő modul (Motor) |
|
|
B+6 |
 |
40A |
ORSZÁGÚTI FÉNYSZÓRÓ BIZTOSÍTÉK 10A |
|
|
BIZTOSÍTÉK |
POWER OUTLET3 |
|
20 A |
ELső USB töltő |
|
POWER OUTLET2 |
|
20 A |
Hátsó Elektromos Csatlakozóaljzat |
|
|
OBC |
OBC |
10 A |
OBC (fedélzeti töltő) |
|
|
CHARGER2 |
|
10 A |
Töltő rögzítő relé, töltő kioldó relé |
|
|
IG3 5 |
|
20 A |
IG3 2 relé, IG3 1 relé |
|
|
B+1 |
|
40 A |
Hosszútávú rakományretesz relé, ICU csatlakozódoboz (biztosíték: AJTÓZÁR, S/MELEGÍTŐ JOBB, FÉKKAPCSOLÓ, IBU (integrált alvázvezérlő egység)1, LÉGZSÁK2, MODUL1) |
|
|
E-SHIFTER1 |
|
40 A |
E-váltó relé, biztosíték: E-VÁLTÓ 2 |
|
|
CHARGER1 |
|
10 A |
Töltőajtó modul, CCM egység |
|
|
BIZTOSÍTÉK |
A/C |
A/C (klímaberendezés) |
15 A |
Klímaberendezés vezérlőmodul |
|
IEB1 |
|
40 A |
Több funkciós ellenőrző-csatlakozó, Integrált MOBIS elektromos fékvezérlő modul |
|
|
IEB2 |
|
40 A |
Integrált Mobis Elektromos fékvezérlő modul |
|
|
POWER OUTLET1 |
|
40 A |
Elektromos csatlakozóaljzat relé |
|
|
E-SHIFTER2 |
|
10 A |
SCU, Fokozatváltó kapcsoló (SBW) |
|
|
HORN |
|
15 A |
Kürt Relé |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (fedélzeti töltő), EPCU, Elektromos légkondicionáló-kompresszor |
|
|
BATTERY MANAGEMENT |
|
15 A |
BMU |
|
|
ELECTRICAL WATER PUMP |
|
15 A |
Elektronikus vízszivattyú (BMS? ER) |
|
|
IG3 4 |
|
10 A |
Töltőajtó modul, Aktív levegőcsappantyú modul, ICU elágazódoboz (IPS (Műszerfalmodul) vezérlőmodulja), Műszerfal, Töltőlámpa, Audio, A/V és navigációs fejegység |
|
|
IG3 1 |
|
15 A |
E/R csatlakozódoboz (IG3 2 relé, IG3 1 relé) |
|
|
IEB3 |
|
10 A |
Több funkciós ellenőrző-csatlakozó, DataLink csatlakozó, Integrált MOBIS elektromos fékvezérlő modul |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
3 utas hűtőközeg-vezérlőszelep bal/jobb E/R csatlakozódoboz (Hűtőventilátor relé, befúvó relé), Légkondicionáló vezérlőmodulja, CCM egység, Légkondicionáló, PTC hűtő |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
B/ALARM HORN |
|
10 A |
Riasztókürt Relé |
|
|
H/LAMP HI |
|
10 A |
Fényszóró magas relé |
|
|
TRAILER |
|
40 A |
Utánfutó |
*1: Az MDPS (Motoros szervokormány) ugyanaz, mint az EPS (Elektromos szervokormány)
Akkumulátor terminál fedőlap
Relé
|
Szimbólum |
Relé neve |
Típus |
|---|---|---|
|
|
Töltő kioldó relé |
MIKRO |
|
|
Töltő reteszelő relé |
MIKRO |
|
|
PDM (IG1) 2 relé |
MIKRO |
|
|
Elektromos csatlakozóaljzat relé |
MIKRO |
|
|
IG3 1 relé |
MIKRO |
|
|
PDM (IG2) 3 relé |
MIKRO |
|
|
Hátsó fűtés relé |
MIKRO |
|
|
PDM (ACC) 1 relé |
MIKRO |
|
|
Hűtőventilátor relé |
MINI |
|
|
Blower Relay |
MINI |
|
E-VÁLTÓ |
E-váltó relé |
MIKRO |
|
|
IG3 2 relé |
MIKRO |
|
|
Fényszóró magas relé |
MIKRO |
