A fényszóró beállítása

Az első ködlámpa beállítása

1. TOMPÍTOTT FÉNYSZÓRÓ VÍZSZINTES BEÁLLÍTÁSA

2. ORSZÁGÚTI FÉNYSZÓRÓ VÍZSZINTES BEÁLLÍTÁSA

3. ORSZÁGÚTI FÉNYSZÓRÓ FÜGGŐLEGES BEÁLLÍTÁSA (Európa)

4. FÜGGŐLEGES BEÁLLÍTÁS

5. TOMPÍTOTT FÉNYSZÓRÓ FÜGGŐLEGES BEÁLLÍTÁSA (Európa)

   TOMPÍTOTT ÉS ORSZÁGÚTI FÉNYSZÓRÓ FÜGGŐLEGES BEÁLLÍTÁSA (Európa)

1. Fújja fel a gumiabroncsokat az előírt nyomásra, és távolítsa el az összes súlyt a gépkocsiból a vezető, a pótkerék és a szerszámok kivételével.

2. A gépkocsival vízszintes talajra kell állni.

3. Rajzoljon a képernyőre függőleges vonalakat (amelyek az adott fényszórók középpontjain haladnak át) és egy vízszintes vonalat (amely a fényszórók középpontján halad át).

4. A fényszóró és az akkumulátor normál állapotában állítsa be a fényszórókat úgy, hogy a legfényesebb rész a vízszintes és függőleges vonalakra essen.

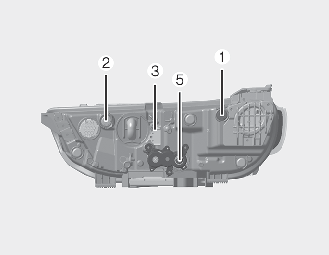

5. A tompított és országúti fényszóró balra vagy jobbra állításához forgassa a csavarhúzót (1) az óramutató járásával megegyező, illetve ellentétes irányba. A tompított és országúti fényszóró felfelé vagy lefelé történő állításához forgassa a csavarhúzót (2) az óramutató járásával megegyező, illetve ellentétes irányba.

Az első ködlámpa beállítása

Az első ködlámpa ugyanazzal a módszerrel állítható be, mint a fényszóró.

Amikor az első ködlámpa és az elem megfelelő állapotban van, kapcsolja be az első ködlámpát.

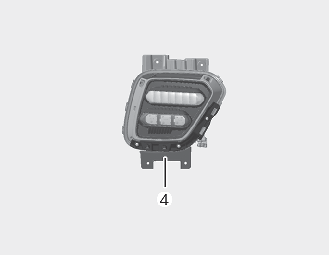

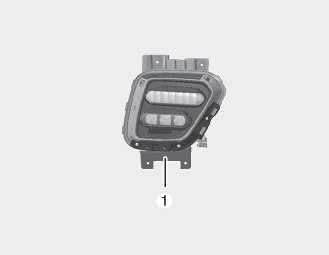

Az első ködfényszóró felfelé, ill. lefelé történő beállításához forgassa a csavarhúzót az óra járásával megegyező, ill. ellentétes irányba.

Célzópont

* A: Képernyő

Tompított fényszóró (balkormányos jármű)

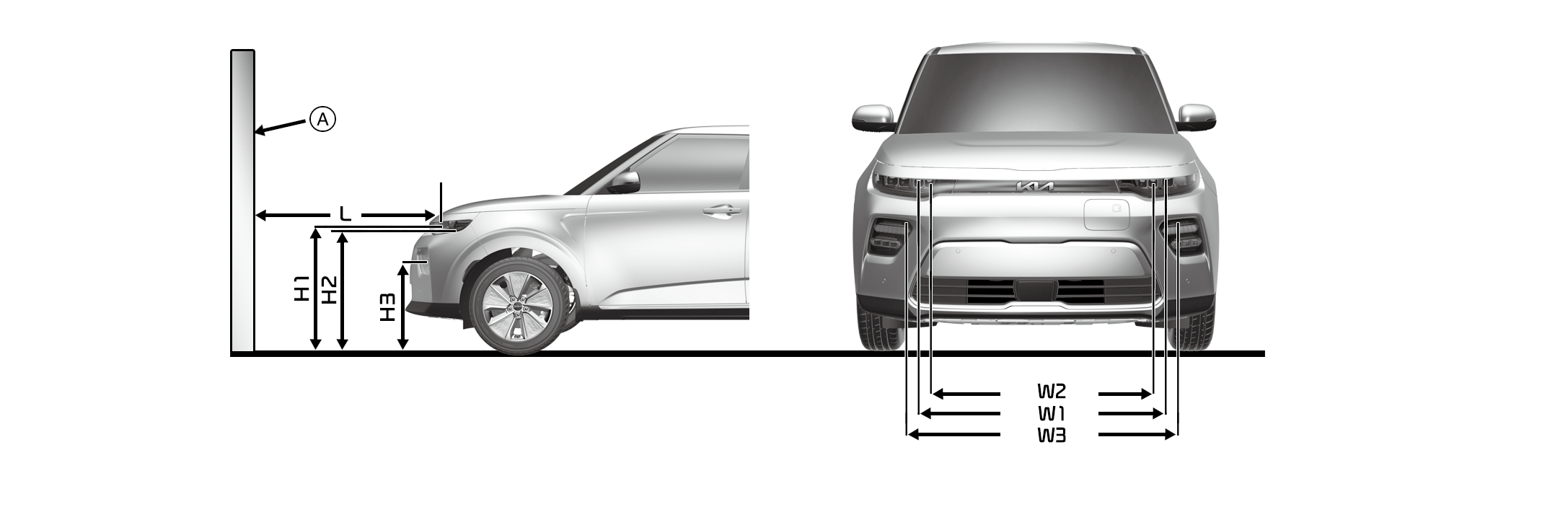

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

1. Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

2. A megfelelő törésvonal a képen látható.

3. A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

4. Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

Tompított fényszóró (jobbkormányos jármű)

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali fényszóróizzó középpontjának függőleges vonala

C: A jobb oldali fényszóróizzó középpontjának függőleges vonala

D: A fényszóró izzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

1. Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

2. A megfelelő törésvonal a képen látható.

3. A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

4. Ha a gépkocsi fényszóró magasságállító berendezéssel van felszerelve, akkor állítsa a fényszóró magasságállító berendezés kapcsolóját „0” állásba.

Első ködlámpa

10 m-es képernyő alapján

A: A: Járműtengely

B: A bal oldali ködfényszóróizzó középpontjának függőleges vonala

C: A jobb oldali ködfényszóróizzó középpontjának függőleges vonala

D: A ködfényszóróizzó középpontjának vízszintes vonala

E: Talaj

F: Leválasztó vonal

G: Felső határérték

1. Kapcsolja be az első ködlámpát úgy, hogy a vezető nem ül az autóban.

2. A leválasztó vonalnak a megengedett tartományon belül kell lennie (árnyékolt terület).
