1. Csatlakoztassa a dugót egy háztartási hálózati csatlakozóhoz.



A: Dugó

B: Elektromos aljzat

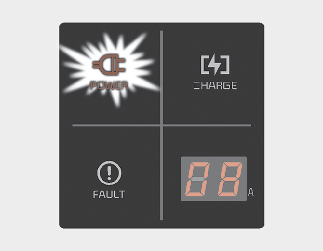

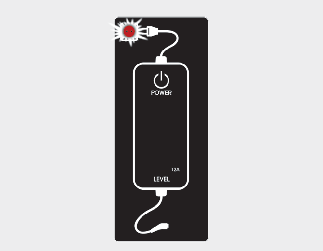

1. Ezután ellenőrizze, hogy világítani kezd-e az áramforrás (zöld) jelzőfénye a vezérlődobozon.



2. Nyomja le a fékpedált, és húzza be a kéziféket.

3. Kapcsoljon KI minden kapcsolót, állítsa a váltókart P (parkolás) fokozatba. Ha a töltést úgy indítja el, hogy előtte nem helyezte a kart P (parkolás) állásba, akkor az automatikusan P (parkolás) állásra vált.

   Azonban biztonsági okokból mindig állítsa P állásba a váltókart a töltés megkezdése előtt.

* Ügyeljen arra, hogy a csatlakozó szorosan illeszkedjen az aljzatba. (Ha laza, akkor hőt termelhet.)

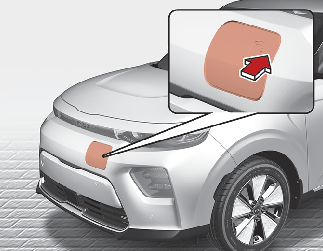

1. Nyissa fel a töltőnyílás ajtaját az ajtón található szimbólum lenyomásával. Ha a jármű ajtaja zárva van, akkor a töltőnyílás ajtaját nem lehet kinyitni.




   VIGYÁZAT

   Ha a töltőnyílás ajtaját fagyos időjárás miatt nem lehet kinyitni, akkor enyhén kopogtassa meg vagy távolítsa el a körülötte lévő jeget. A töltőnyílás ajtaját ne próbálja meg felfeszíteni.

   Ha a töltőnyílás ajtaját erőltetve nyitja ki, akkor az ajtó megsérülhet.



   VIGYÁZAT

   A töltő csatlakoztatásához oldja ki az ajtózárat a csatlakozó reteszének kioldásához.

   Ellenkező esetben a csatlakozó és a gépkocsi töltőaljzata károsodhat.



   MEGJEGYZÉS

   A töltőnyílás ajtaja kinyílik, ha a vezető ajtaja nincs bezárva

   A töltőnyílás ajtajának kinyitása:

   • Nyomja meg az intelligens kulcs kioldás gombját

   • Nyomja meg a vezetőoldali ajtó kartámaszán a központi ajtózár nyitó gombot

   • Húzza kifelé a vezető ajtajának belső részén lévő fogantyút

   A töltőnyílás ajtajának bezárása:

   • Nyomja meg az intelligens kulcs bezárás gombját

   • Nyomja meg a vezetőoldali ajtó kartámaszán a központi ajtózár záró gombot

   * Ha a gépkocsi eléri a 15 km/óra (9,3 mérföld/óra) sebességet, akkor az összes ajtó automatikusan lezáródik.

   Az üzemanyagtöltő ajtó akkor is bezár, ha a jármű sebessége meghaladja a 15 km/órát (9,3 mérföld/óra).

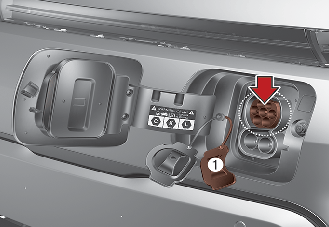

2. Nyissa ki a töltőnyílás ajtaját, majd az aljzat fedelét (1).

3. Nyissa ki a töltőcsatlakozó fedelét, és ellenőrizze, hogy nincs-e por a csatlakozón vagy az aljzaton.

4. Fogja meg a töltőcsatlakozó fogantyúját, és csatlakoztassa az AC váltóáramú inverter aljzathoz. Tolja előre a csatlakozót, amíg kattanó hangot nem hall. A csatlakozó és a töltőaljzat nem megfelelő érintkezése tüzet okozhat.



* Töltőcsatlakozó Az AC töltőcsatlakozó rögzítési módja

A töltőcsatlakozó és a töltőaljzat csatlakoztatása után a gomb lenyomásával lehet kiválasztani az üzemmódot. A töltőcsatlakozó zárolására a kiválasztott üzemmód függvényében eltérő időben kerül sor.

Mindig mód: A töltőcsatlakozó megfelelő csatlakoztatás esetén automatikusan záródik.

Töltés közben mód: A töltőcsatlakozó megfelelő csatlakoztatása és a töltés elindítása után a töltőcsatlakozó automatikusan záródik.

További információk: További részletek.

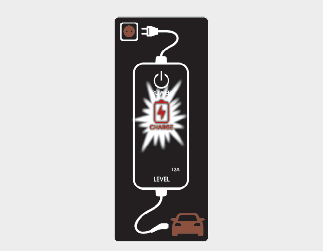

1. A töltés automatikusan megkezdődik, a töltésjelző fény pedig villogni kezd.

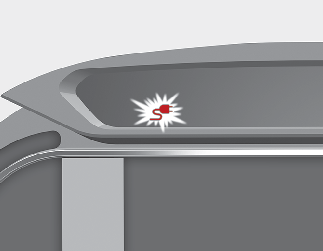

2. Győződjön meg róla, hogy a műszerfalon felkapcsol a nagyfeszültségű akkumulátor töltésjelző lámpája. Az akkumulátor nem töltődik, ha a jelzőfény KIKAPCSOLT állapotban marad.

   Ha a csatlakozó nem érintkezik megfelelően az aljzattal, csatlakoztassa újra a töltőkábelt, és próbálja újra.




   VIGYÁZAT

   • A töltés csak akkor kezdhető meg, ha a START/STOP gomb OFF (KI) állásban, a váltókar pedig P (parkolás) fokozatban van.

     A töltés megkezdése után a jármű elektromos berendezéseinek, például a rádió használatához állítsa a START/STOP gombot ACC vagy ON állásba.

   • Ha a P (parkolás) fokozatból R (hátramenet), N (üres), vagy D (előremenet) fokozatba kapcsolja a váltókart, a töltés azonnal abbamarad. A töltés folytatásához állítsa vissza a váltókart P (parkolás) fokozatba, majd állítsa a START/STOP gombot OFF (KI) állásba. Húzza ki, majd dugja vissza a töltőt a töltés folytatásához.

3. A töltés megkezdése után a műszerfalon megjelenik a becsült töltési idő, körülbelül 1 percig.

   A becsült töltési idő szintén megjelenik a műszerfalon körülbelül 1 percre, ha töltés közben kinyitja a vezetőoldali ajtót.

   Ha az időzített töltés aktív, a kijelzőn töltési idő helyett ”--” jelenik meg.



A:Hátralévő idő

1. Csatlakoztassa a dugót egy háztartási hálózati csatlakozóhoz.



A: Dugó

B: Elektromos aljzat

1. Ezután ellenőrizze, hogy világít-e az áramforrás (zöld) jelzőfénye a vezérlődobozon.



2. A féket nyomva tartva aktiválja a rögzítőféket.

3. Kapcsoljon KI minden kapcsolót, állítsa a váltókart P (parkolás) fokozatba. Ha a töltést úgy indítja el, hogy előtte nem helyezte a kart P (parkolás) állásba, akkor az automatikusan P (parkolás) állásra vált.

   Azonban biztonsági okokból mindig állítsa P állásba a váltókart a töltés megkezdése előtt.

* Ügyeljen arra, hogy a csatlakozó szorosan illeszkedjen az aljzatba. (Ha laza, akkor hőt termelhet.)

1. Nyissa fel a töltőnyílás ajtaját az ajtón található szimbólum lenyomásával. Ha a jármű ajtaja zárva van, akkor a töltőnyílás ajtaját nem lehet kinyitni.




   VIGYÁZAT

   Ha a töltőnyílás ajtaját fagyos időjárás miatt nem lehet kinyitni, akkor enyhén kopogtassa meg vagy távolítsa el a körülötte lévő jeget. A töltőnyílás ajtaját ne próbálja meg felfeszíteni.

   Ha a töltőnyílás ajtaját erőltetve nyitja ki, akkor az ajtó megsérülhet.



   VIGYÁZAT

   A töltő csatlakoztatásához oldja ki az ajtózárat a csatlakozó reteszének kioldásához.

   Ellenkező esetben a csatlakozó és a gépkocsi töltőaljzata károsodhat.



   MEGJEGYZÉS

   A töltőnyílás ajtaja kinyílik, ha a vezető ajtaja nincs bezárva

   A töltőnyílás ajtajának kinyitása:

   • Nyomja meg az intelligens kulcs kioldás gombját

   • Nyomja meg a vezetőoldali ajtó kartámaszán a központi ajtózár nyitó gombot

   • Húzza kifelé a vezető ajtajának belső részén lévő fogantyút

   A töltőnyílás ajtaja akkor zárul be, ha az összes ajtó zárva van. A töltőnyílás ajtajának zárolása:

   • Nyomja meg az intelligens kulcs bezárás gombját

   • Nyomja meg a vezetőoldali ajtó kartámaszán a központi ajtózár záró gombot

   * Ha a gépkocsi eléri a 15 km/óra (9,3 mérföld/óra) sebességet, akkor az összes ajtó automatikusan lezáródik.

   Az üzemanyagtöltő ajtó akkor is bezár, ha a jármű sebessége meghaladja a 15 km/órát (9,3 mérföld/óra).

2. Nyissa ki a töltőnyílás ajtaját, majd az aljzat fedelét (1).

3. Nyissa ki a töltőcsatlakozó fedelét, és ellenőrizze, hogy nincs-e por a csatlakozón vagy az aljzaton.

4. Fogja meg a töltőcsatlakozó fogantyúját, és csatlakoztassa az AC váltóáramú inverter aljzathoz. Tolja előre a csatlakozót, amíg kattanó hangot nem hall. A csatlakozó és a töltőaljzat nem megfelelő érintkezése tüzet okozhat.



* Töltőcsatlakozó Az AC töltőcsatlakozó rögzítési módja

A töltőcsatlakozó és a töltőaljzat csatlakoztatása után a gomb lenyomásával lehet kiválasztani az üzemmódot. A töltőcsatlakozó zárolására a kiválasztott üzemmód függvényében eltérő időben kerül sor.

Mindig mód: A töltőcsatlakozó megfelelő csatlakoztatás esetén automatikusan záródik.

Töltés közben mód: A töltőcsatlakozó megfelelő csatlakoztatása és a töltés elindítása után a töltőcsatlakozó automatikusan záródik.

További információk: További részletek.

1. A töltés automatikusan megkezdődik (a töltőlámpa világít).




2. Győződjön meg róla, hogy a műszerfalon felkapcsol a nagyfeszültségű akkumulátor töltésjelző lámpája. Az akkumulátor nem töltődik, ha a jelzőfény KIKAPCSOLT állapotban marad.

   Ha a csatlakozó nem érintkezik megfelelően az aljzattal, csatlakoztassa újra a töltőkábelt, és próbálja újra.




   VIGYÁZAT

   • A töltés csak akkor kezdhető meg, ha a START/STOP gomb OFF (KI) állásban, a váltókar pedig P (parkolás) fokozatban van.

     A töltés megkezdése után a jármű elektromos berendezéseinek, például a rádió használatához állítsa a START/STOP gombot ACC vagy ON állásba.

   • Ha a P (parkolás) fokozatból R (hátramenet), N (üres), vagy D (előremenet) fokozatba kapcsolja a váltókart, a töltés azonnal abbamarad. A töltés folytatásához állítsa vissza a váltókart P (parkolás) fokozatba, majd állítsa a START/STOP gombot OFF (KI) állásba. Húzza ki, majd dugja vissza a töltőt a töltés folytatásához.

3. A töltés megkezdése után a műszerfalon megjelenik a becsült töltési idő, körülbelül 1 percig.

   A becsült töltési idő szintén megjelenik a műszerfalon körülbelül 1 percre, ha töltés közben kinyitja a vezetőoldali ajtót.

   Ha az időzített töltés aktív, a kijelzőn töltési idő helyett ”--” jelenik meg.



A:Hátralévő idő
