1. Nyomja le a fékpedált, és húzza be a kéziféket.

2. Kapcsoljon KI minden kapcsolót, állítsa a váltókart P (parkolás) fokozatba, és állítsa le a motort.

   Ha a töltést úgy indítja el, hogy előtte nem helyezte a kart P (parkolás) állásba, akkor az automatikusan P (parkolás) állásra vált.

   Azonban biztonsági okokból mindig állítsa P állásba a váltókart a töltés megkezdése előtt.

3. Nyissa fel a töltőnyílás ajtaját az ajtón található szimbólum lenyomásával. Ha a jármű ajtaja zárva van, akkor a töltőnyílás ajtaját nem lehet kinyitni.



   FIGYELMEZTETÉS

   Ha a töltőnyílás ajtaját fagyos időjárás miatt nem lehet kinyitni, akkor enyhén kopogtassa meg vagy távolítsa el a körülötte lévő jeget. A töltőnyílás ajtaját ne próbálja meg felfeszíteni.

   A töltőnyílás ajtaja eltörhet ha erőszakkal nyitják ki.



   MEGJEGYZÉS

   A töltőnyílás ajtaja kinyílik, ha a vezető ajtaja nincs bezárva

   A töltőnyílás ajtajának kinyitása:

   • Nyomja meg az intelligens kulcs kioldás gombját

   • Nyomja meg a vezetőoldali ajtó kartámaszán a központi ajtózár nyitó gombot

   • Húzza kifelé a vezető ajtajának belső részén lévő fogantyút

   A töltőnyílás ajtaja akkor zárul be, ha az összes ajtó zárva van.

   A töltőnyílás ajtajának bezárása:

   • Nyomja meg az intelligens kulcs bezárás gombját

   • Nyomja meg a vezetőoldali ajtó kartámaszán a központi ajtózár záró gombot

   * Ha a gépkocsi eléri a 15 km/óra (9,3 mérföld/óra) sebességet, akkor az összes ajtó automatikusan lezáródik.

   Az üzemanyagtöltő ajtó akkor is bezár, ha a jármű sebessége meghaladja a 15 km/órát (9,3 mérföld/óra).

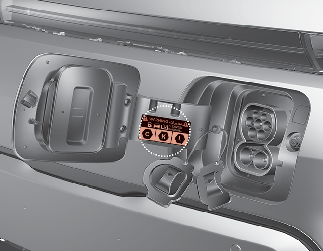

4. Nyissa ki a töltőnyílás ajtaját, majd nyomja meg a váltóáramú töltő nyitófülét (1) az A váltóáramú inverter töltőcsatlakozó fedelének felnyitásához.




   VIGYÁZAT

   A töltő csatlakoztatásához oldja ki az ajtózárat a csatlakozó reteszének kioldásához.

   Ellenkező esetben a csatlakozó és a gépkocsi töltőaljzata károsodhat.

5. Ellenőrizze, hogy a töltőn és az aljzaton nincs-e por, vagy egyéb idegen anyag.

6. Fogja meg a töltőcsatlakozó fogantyúját, és csatlakoztassa az AC váltóáramú inverter aljzathoz. Tolja előre a csatlakozót, amíg kattanó hangot nem hall. A csatlakozó és a töltőaljzat nem megfelelő érintkezése tüzet okozhat.

* A töltésre és a leválasztásra vonatkozóan további információk az egyes hálózati töltők használati útmutatójában találhatók.

* A töltőcsatlakozó alakja gyártónként eltérő lehet.

* Töltőcsatlakozó Az AC töltőcsatlakozó rögzítési módja

A töltőcsatlakozó és a töltőaljzat csatlakoztatása után a gomb lenyomásával lehet kiválasztani az üzemmódot. A töltőcsatlakozó zárolására a kiválasztott üzemmód függvényében eltérő időben kerül sor.

Mindig mód: A töltőcsatlakozó megfelelő csatlakoztatás esetén automatikusan záródik.

Töltés közben mód: A töltőcsatlakozó megfelelő csatlakoztatása és a töltés elindítása után a töltőcsatlakozó automatikusan záródik.

A további részleteket lásd: Töltőcsatlakozó Az AC töltőcsatlakozó rögzítési módja

1. A töltés megkezdéséhez csatlakoztassa a töltőcsatlakozót a (220V) aljzathoz egy váltóáramú inverterű töltőállomásnál.

   AC töltő



2. Győződjön meg róla, hogy a műszerfalon felkapcsol a nagyfeszültségű akkumulátor töltésjelző lámpája. Az akkumulátor nem töltődik, ha a jelzőfény KIKAPCSOLT állapotban marad.

   Ha a csatlakozó és az aljzat nem érintkeznek megfelelően, csatlakoztassa újra a töltőkábelt.




   VIGYÁZAT

   • A töltés csak akkor kezdhető meg, ha a START/STOP gomb OFF (KI) állásban, a váltókar pedig P (parkolás) fokozatban van. A töltés megkezdése után a jármű elektromos berendezéseinek, például a rádió használatához állítsa a START/STOP gombot ACC vagy ON állásba.

   • Ha a P (parkolás) fokozatból R (hátramenet), N (üres), vagy D (előremenet) fokozatba kapcsolja a váltókart, a töltés azonnal abbamarad. A töltés folytatásához állítsa vissza a váltókart P (parkolás) fokozatba, majd állítsa a START/STOP gombot OFF (KI) állásba. Húzza ki, majd dugja vissza a töltőt a töltés folytatásához.

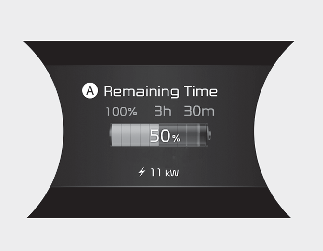

3. A töltés megkezdése után a műszerfalon megjelenik a becsült töltési idő, körülbelül 1 percig.

   A becsült töltési idő szintén megjelenik a műszerfalon körülbelül 1 percre, ha töltés közben kinyitja a vezetőoldali ajtót.

   Ha az időzített töltés aktív, a kijelzőn töltési idő helyett ”--” jelenik meg.



A:Hátralévő idő
