SRS-komponenter och -funktioner

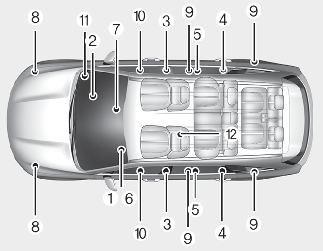

* SRS-komponenternas exakta positioner kan skilja sig från bilden.

SRS består av följande komponenter:

Förarens frontkrockkudde
Passagerarens frontkrockkudde modul
Sidokrockkuddar
Sidokrockgardiner
Förspänningsanordning till bältessträckare
Varningslampa krockkudde
SRS-kontrollmodul (SRSCM)/Voltningssensor
Frontalkrocksensorer
Sensorer för sidokollision
Sidotrycksensorer
Strömbrytare för främre passagerarkrockkudde
Krockkuddemodul i mitten på förarsidan

Kontrollmodulen för SRS-systemet övervakar kontinuerligt alla SRS-komponenter när tändningslåset eller ENGINE START/STOP-knappen står på ON-läget. I det fall en krock identifieras som allvarlig nog utlöses krockkuddarna eller säkerhetsbältets bältessträckare.

SRS-indikatorn på instrumentpanelen lyser i ungefär 6 sekunder efter att tändningslåset eller ENGINE START/STOP (motor start/stopp)-knappen är i ON-läget och släcks sedan.

VARNING

Om något av följande sker tyder det på fel på SRS-systemet. I det här fallet behöver systemet inspekteras av en professionell verkstad. Kia rekommenderar att du besöker en auktoriserad Kia-återförsäljare/servicepartner.

Lampan lyser inte en kort stund när du vrider tändningen till ON.
Lampan fortsätter att lysa efter att ha lyst i ungefär 6 sekunder.
Lampan tänds under färd.
Lampan blinkar när tändningslåset eller ENGINE START/STOP (motor start/stopp)-knappen står på läget ON.

Förarens krockkudde (1)

Krockkuddar finns både i ratten och i panelen framför framsätespassageraren över handskfacket. När SRS-kontrollmodulen registrerar ett tillräckligt krockvåld i bilens front löses krockkuddarna automatiskt ut.

Förarens krockkudde (2)

När en krockkudde löser ut spricker sömmarna på det stoppade skyddet upp av trycket från krockkuddens expansion. När skyddet är helt öppet kan krockkudden expandera helt.

Förarens krockkudde (3)

En korrekt utlöst krockkudde i kombination med ett korrekt använt säkerhetsbälte sänker krockhastigheten för förare och passagerare och minskar riskerna för skador på huvud och bröstkorg.

Krockkudden börjar omedelbart att tömmas efter att den har löst ut och skymmer därmed inte förarens sikt. Styrning och reglagekontroll underlättas därmed.

Passagerarkrockkudde

VARNING

Montera eller placera inga tillbehör (mugghållare, CD-hållare, klistermärken m.m.) på panelen över handskfacket framför framsätespassageraren. Dessa tillbehör kan bli till farliga projektiler och orsaka skador om passagerarens krockkudde löser ut.
Om du använder flytande luftrenare inuti bilen ska du inte placera behållaren nära instrumenteringen eller på instrumentpanelen.

De kan bli till farliga projektiler och orsaka skador om krockkudden löser ut.

VARNING

När en krockkudde löser ut hörs ett högt ljud och ett fint damm sprids i bilen. Detta är helt normalt och inte farligt. Det fina dammet är krockkuddarnas förpackningsmaterial. Dammet från krockkuddar som löser ut kan orsaka irritation på hud eller ögon och även ge upphov till astma hos vissa människor. Tvätta noggrant all exponerad hud med kallt vatten och en mild tvål efter att du har varit i en situation där krockkuddarna har utlösts.
SRS fungerar endast då tändlåset står på ON. Om SRS-lampan inte tänds, eller fortsätter att lysa efter de 6 sekunder som den lyser när nyckeln vrids till läget ON eller motorn startas, eller tänds under färd är det fel på SRS-systemet. I det här fallet behöver systemet inspekteras av en professionell verkstad. Kia rekommenderar att du besöker en auktoriserad Kia-återförsäljare/servicepartner.
Innan du byter ut en säkring eller kopplar ifrån en batteripol ska tändningslåset eller ENGINE START/STOP (motor start/stopp)-knappen vridas till positionen LOCK (lås) och sedan ska nyckeln tas ur eller stäng av med ENGINE START/STOP (motor start/stopp)-knapp. Koppla aldrig ur eller byt ut krockkuddens säkring(-ar) när tändningslåset eller ENGINE START/STOP (motor start/stopp)-knappen står i läget ON. Om du inte följer detta tänds SRS-varningslampan.
