Beskrivning av säkrings-/relähållare
I dosan med säkringar/reläer finns en etikett där säkringarnas/reläernas märkning framgår.
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten i första hand.
Förarsidans säkringsdosa
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|---|---|---|---|
|
AMP |
 |
25 A |
AMP (förstärkare) |
|
LDC |
 |
30 A |
Används inte |
|
ELMANÖVRERAT SÄTE (FÖRARE) |
 |
30 A |
Drivkraft sätesbrytare, IMS-kontrollmodul (integrerat minnessystem), brytare för svankstöd |
|
OBC |
 |
10 A |
[PHEV] OBC (Ombordladdare) |
|
ELMANÖVRERAT FÖNSTER (VÄNSTER) |
 |
25 A |
Förare/passagerare fönstersäkerhetsmodul, brytare till elmanövrerat fönster passagerarsidan, brytare bakre elmanövrerat vänster fönster, säkerhetsmodul för bakre elmanövrerat vänster fönster |
|
ELMANÖVRERAT FÖNSTER (PASSAGERARE) |
 |
30 A |
[HEV] Brytare för passagerarsäte, reläenhet för passagerarsäte, brytare för passagerarsäte [PHEV] Brytare för passagerarsäte, reläenhet för passagerarsäte |
|
SITSVÄRME (FRAM) |
 |
20 A |
Kontrollmodul för ventilation i första sätet, kontrollmodul för värmare i första sätet |
|
SÄTESVÄRMARE (BAKRE VÄNSTER) |
 |
15 A |
Kontrollmodul för vänster eluppvärmt säte 2:a raden |
|
FÄLLA 2:a SÄTESRADEN (RH) |
 |
20 A |
Höger infällningsmekanism andra sätet |
|
IG3 1 |
 |
20 A |
[PHEV] ICM-reläbox (IG3-relä) |
|
ELMANÖVRERAT FÖNSTER (H) |
 |
25 A |
Förare/passagerare fönstersäkerhetsmodul, brytare till elmanövrerat fönster passagerarsidan, brytare bakre elmanövrerat höger fönster, säkerhetsmodul för bakre elmanövrerat höger fönster |
|
ÖPPEN BAKLUCKA |
 |
15 A |
Bakluckerelä |
|
FÄLLA 2:a SÄTESRADEN (LH) |
 |
20 A |
Kontrollmodul för vänster eluppvärmt säte 2:a raden |
|
DÖRRLÅS |
 |
20 A |
[HEV] Dörrlås/dörrupplåsningsrelä, relä dödlås, datalänkkontakt [PHEV] Dörrlås/dörrupplåsningsrelä, relä dödlås, datalänkkontakt, ICM -reläbox (tanklock/upplåsningsrelä) |
|
BAKRE A/C 2 |
 |
10 A |
Kontrollmodul för luftkonditionering bak |
|
MULTIMEDIA 1 |
 |
25 A |
Audio, huvudenhet A/V & navigering, säkring - MULTI MEDIA 2 |
|
E-SAMTAL |
 |
10 A |
E-samtalsenhet |
|
SÄTESVÄRMARE (BAKRE HÖGER) |
 |
15 A |
Kontrollmodul för höger eluppvärmt säte 2:a raden |
|
MINNE |
 |
10 A |
[HEV] Elmanövrerad baklucka, IMS-kontrollmodul (integrerat minnessystem), kontrollmodul för luftkonditionering bak, ROA (varning för bakpassagerare), elmanövrerad ytterspegel förarsida/passagerarsida, DAU, instrumentkluster, regnsensor, kontrollmodul för luftkonditionering fram, kontrollpanel för luftkonditionering fram, Head Up-display [HEV] Elmanövrerad baklucka, IMS-kontrollmodul (integrerat minnessystem), kontrollmodul för luftkonditionering bak, ROA (varning för bakpassagerare), elmanövrerad ytterspegel förarsida/passagerarsida, instrumentkluster, regnsensor, kontrollmodul för luftkonditionering fram, kontrollpanel för luftkonditionering fram, Head Up-display |
|
START |
 |
10 A |
Tändningslås |
|
E-VÄXLARE |
 |
7,5 A |
Elektronisk växelratt |
|
MODUL 6 |
 |
7,5 A |
Används inte |
|
USB-LADDARE 1 |
 |
10 A |
Bagagerum USB-uttag vänster sida/höger sida |
|
USB-LADDARE 2 |
 |
15 A |
Bakre konsol USB-uttag vänster sida/höger sida, förarsida/passagerarsida säte USB-uttag |
|
LADDARSLÅS |
 |
10 A |
[PHEV] ICM-reläbox (laddaraanslutningslås/upplåsningsrelä), låsmodul för laddarlucka |
|
MODULE 3 |
 |
7,5 A |
[HEV] IBU (integrerad karosskontrollmodul), ADAS-enhet, frontkamera, brytare för krockkudde, omgivningsmonitor, bakre vänster radar/bakre höger radar, 4WD (fyrhjulsdrift), ECU (elektronisk kontrollenhet), frontradar, VESS-enhet (Virtuellt motorljudsystem), Brytare främre konsol, Brytare för Ventilation förarsäte/passagerarsäte [PHEV] IBU (integrerad karosskontrollmodul), ADAS-enhet, frontkamera, brytare för Krockkudde, Omgivningsmonitor, bakre vänster Radar/bakre höger Radar, 4WD (fyrhjulsdrift), ECU (Elektronisk kontrollenhet), frontradar, VESS-enhet (Virtuellt motorljudsystem), Brytare främre konsol, Brytare för Vänster/höger Ventilation förarsäte/passagerarsäte |
|
AIR BAG 1 |
 |
15 A |
Kontrollmodul krockkuddesystemet (SRS) |
|
SPOLARE |
 |
15 A |
Multifunktionsreglage |
|
MODUL 1 |
 |
10 A |
AMP (förstärkare), RSE vänster sida/höger sida, Ljud, Huvudenhet ljud/video och navigering, IBU (integrerad karosskontrollenhet), Främre USB-uttag vänster sida/höger sida, ADAS-enhet, E-samtalsenhet, Omgivningsmonitor |
|
MODUL 9 |
 |
10 A |
[HEV] Nyckelsolenoid, läslampa förare/passagerare, ADAS-enhet, datalänkkontakt, omgivningsmonitor, DAU, smartnyckel förare/passagerare ytterhandtag, läslampa, UIP, BBS, läslampa förar-/passagerardörr [PHEV] Läslampa förare/passagerare, ADAS-enhet, datalänkkontakt, omgivningsmonitor, DAU, regnsensor förare/passagerare ytterhandtag för smartnyckel, läslampa, UIP-sensor, BBS, läslampa förar-/passagerardörr |
|
IBU 1 |
 |
7,5 A |
[HEV] IBU (integrerad karosskontrollenhet), motorrummets kopplingsdosa (batteri C/fläktrelä), BMS-kontrollmodul (batterihanteringssystem) [PHEV] IBU (integrerad karosskontrollmodul) |
|
MODULE 2 |
 |
7,5 A |
[HEV] DAU, takkonsol, flerfunktionsbrytare (R-MDPS) [PHEV] DAU, takkonsol, flerfunktionsbrytare (R-MDPS) * MDPS (motordriven elstyrning) är detsamma som ESP (elektrisk styrservo) |
|
BAKRE A/C 1 |
 |
15 A |
Fläktmotor bakre luftkonditionering, ICU-säkringsdosa (säkring - BAKRE A/C 2) |
|
KROCKKUDDE IND |
 |
7,5 A |
Instrumentkluster, takkonsol |
|
MODUL 8 |
 |
7,5 A |
ADAS-enhet, kontrollmodul för ventilation i första sätet, kontrollmodul för värmare i första sätet, kontrollmodul för värmare i andra sätet vänster/höger, kontrollmodul för bakre luftkonditionering |
|
IBU 2 |
 |
15 A |
IBU (integrerad karosskontrollmodul) |
|
MODULE10 |
 |
10 A |
Bromsljuskontakt |
|
MODUL 5 |
 |
10 A |
Takkonsol, AMP (förstärkare), främre trådlös laddningsenhet |
|
A/C |
 |
7,5 A |
[HEV] Kontrollpanel luftkonditionering fram, kontrollmodul luftkonditionering fram, elektronisk kompressor luftkonditionering, motorrummets kopplingsdosa (PTC-värmare #1 relä, PTC-värmare #2 relä, fläktrelä) [PTCHEV]Kontrollpanel för främre luftkonditionering, kontrollmodul för främre luftkonditionering, motorrummets kopplingsdosa (PTC-värmare #1 relä, PTC-värmare #2 relä, fläktrelä) |
|
AIR BAG 2 |
 |
10 A |
Kontrollmodul krockkuddesystemet (SRS) |
|
INSTRUMENTPANEL |
 |
7,5 A |
Instrumentpanel, HUD |
|
MODUL 4 |
 |
10 A |
[HEV] E-samtalsenhet, Ljud, Huvudenhet ljud/video och navigering, Datalänkanslutning, Kontrollpanel för främre luftkonditionering, Kontrollmodul för främre luftkonditionering, Brytare för krockkudde, Elektrokromisk spegel, Vänster/höger strålkastare, IMS-kontrollmodul (integrerat minnessystem), Kontrollmodul för ventilation i första sätet, Kontrollmodul för värmare i första sätet, Kontrollmodul för vänster/höger värmare i andra sätet [PHEV] E-samtalsenhet, Ljud, Huvudenhet ljud/video och navigering, Datalänkanslutning, Brytare för krockkudde, Elektrokromisk spegel, Vänster/höger strålkastare, IMS-kontrollmodul (integrerat minnessystem), Kontrollmodul för ventilation i första sätet, Kontrollmodul för värmare i första sätet, Kontrollmodul för vänster/höger värmare i andra sätet |
|
IG3 3 |
 |
10 A |
[PHEV] HPCU, SBW-kontrollenhet |
|
MODUL 7 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
MULTIMEDIA 2 |
 |
10 A |
[HEV] RSE vänster/höger sida [PHEV] Underhållningsanläggning baksäte vänster/höger |
|
BRAKE SWITCH |
 |
7,5 A |
Bromsljuskontakt, IBU (integrerad karosskontrollmodul) |
|
MDPS |
 |
7,5 A |
Styrservoenhet MDPS (Motor Driven Power Steering) * MDPS (motordriven elstyrning) är detsamma som ESP (elektrisk styrservo) |
|
IG3 2 |
 |
10 A |
[PHEV] Instrumentkluster, kontrollpanel främre luftkonditionering, kontrollmodul främre luftkonditionering |
|
IG3 4 |
 |
15 A |
[PHEV] Elektronisk vattenpump |
Säkringsdosan i motorrummet
Det är inte säkert att alla beskrivningar i instruktionsboken gäller din bil. All information är aktuell vid trycktillfället. Följ informationen på etiketten under säkringens hölje när du kontrollerar säkringspanelen i bilen. Diagrammet kommer att ge dig specifik information om din bil.
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|---|---|---|---|
|
KYLFLÄKT |
 |
80 A |
Kylfläktsmotor |
|
EXTRA KUPÉVÄRMARE1 |
 |
50 A |
Relä extra kupévärmare 1 |
|
B+2 |
 |
50 A |
ICU-kopplingsdosa (instrumentpanelmodul) |
|
EXTRA KUPÉVÄRMARE2 |
 |
50 A |
Relä extra kupévärmare 2 |
|
CVVD1 |
 |
50 A |
CVVD manöverdon |
|
INTEGRERAD ELEKTRONISK BROMS1 |
 |
40 A |
IEB-enhet |
|
STYRSERVO1 |
 |
100 A |
Styrservoenhet MDPS (Motor Driven Power Steering) * MDPS (motordriven elstyrning) är detsamma som ESP (elektrisk styrservo) |
|
B+6 |
 |
60 A |
PCB Kopplingsblock (säkring – IG2, IG1) |
|
INTEGRERAD ELEKTRONISK BROMS2 |
 |
60 A |
IEB-enhet |
|
B+5 |
 |
50 A |
ICU Junction Block (säkring - ELMANÖVRERAT FÖRARSÄTE (DRV), ELMANÖVRERAT FÖNSTER (V), ELMANÖVRERAT SÄTE (PASSAGERARE), SÄTESVÄRMARE (BAKRE VÄNSTER), FÄLLA 2:a SÄTESRADEN) |
|
VÄRME BAK |
 |
40 A |
Relä eluppvärmd bakruta |
|
ELMANÖVRERAD BAKLUCKA |
 |
40 A |
Elmanövrerad baklucka |
|
SOLTAK |
 |
40 A |
Motor för takluckan (glas) |
|
E-SHIFTER1 |
 |
30 A |
SBW (Shift By Wire)-kontrollenhet (elektromekanisk växling) |
|
TRAILER1 |
 |
50 A |
Släpvagnsmodul |
|
IEB3 |
 |
60 A |
IEB-enhet |
|
B+3 |
 |
50 A |
ICU-kopplingsdosa (instrumentpanelmodul) |
|
TRAILER2 |
 |
20 A |
Släpvagnsmodul |
|
BATTERI KYLFLÄKT |
 |
15 A |
[HEV] Batteri C/fläktrelä (batteri C/fläktrelä) |
|
OPCU |
 |
20 A |
OPU |
|
HPCU1 |
 |
10 A |
Hybridstyrenhet (HPCU, Hybrid Power Control Unit) |
|
BRÄNSLEPUMP |
 |
20 A |
Relä till bränslepumpen |
|
CHILD LOCK |
 |
15 A |
PCB-kopplingsblock (barnlås/upplåsningsrelä) |
|
BLOWER |
 |
50 A |
Fläktrelä |
|
B+4 |
 |
50 A |
[HEV] ICU-kopplingsblock (säkring – FÖRSTÄRKARE, SÄTESVÄRMARE (FRAM), ELMANÖVRERAT FÖNSTER (HÖGER), FÄLLA 2:a SÄTESRADEN (BAKRE VÄNSTER)) [PHEV] ICU-kopplingsblock (säkring – FÖRSTÄRKARE, Ombordladdare (OBC), SÄTESVÄRMARE (FRAM), IG3 1, ELMANÖVRERAT FÖNSTER (HÖGER), FÄLLA 2:a SÄTESRADEN (BAKRE VÄNSTER)) |
|
B+1 |
 |
40 A |
[HEV] ICU-kopplingsdosa (säkring – BAKLUCKA ÖPPEN, DÖRRLÅS, MULTI MEDIA 1, SÄTESVÄRMARE (BAKRE HÖGER), MINNE, MODUL 9, IBU 2, KROCKKUDDE 2, BROMSBRYTARE, långtids låsspärrsrelä) [PHEV] ICU-kopplingsdosa (säkring – BAKLUCKA ÖPPEN, DÖRRLÅS, SÄTESVÄRMARE (BAKRE HÖGER), MINNE, START, MODUL 9, IBU 2, KROCKKUDDE 2, BROMSBRYTARE, långtids låsspärrsrelä) |
|
BATTERIKONTROLL |
 |
10 A |
BMS (Batterihanteringssystem) kontrollmodul |
|
4 WD |
 |
20 A |
4WD (fyrhjulsdrift) ECU (elektronisk kontrollenhet) |
|
TCU |
 |
15 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
AMS |
 |
10 A |
Batterisensor |
|
E-SHIFTER2 |
 |
10 A |
SBW (Shift By Wire)-kontrollenhet (elektromekanisk växling) |
|
EWP1 |
 |
10 A |
Elektrisk vattenpump |
|
UPPVÄRMD SPEGEL |
 |
10 A |
[HEV] Kontrollpanel luftkonditionering fram, kontrollmodul luftkonditionering fram, elektronisk kompressor luftkonditionering, motorrummets kopplingsdosa (PTC-värmare #1 relä, PTC-värmare #2 relä, fläktrelä) [PHEV] Elmanövrerad ytterbackspegel förare/passagerare, kontrollpanel främre luftkonditionering, |
|
A/C1 |
 |
10 A |
Används inte |
|
W/S UPPVÄRMD RUTA 1 |
 |
50 A |
Används inte |
|
W/S UPPVÄRMD RUTA 2 |
 |
50 A |
Används inte |
|
Säkringsnamn |
Symbol |
Säkringens klassificering |
Kretsskyddad |
|---|---|---|---|
|
IG2 |
 |
40 A |
Tändningslås2 relä |
|
IG1 |
 |
40 A |
Tändningslås1 relä, ACC-relä |
|
WIPER2 |
 |
7,5 A |
IBU (integrerad karosskontrollmodul) |
|
SENSOR6 |
 |
20 A |
Syresensor (ned) |
|
SENSOR1 |
 |
20 A |
Tändspole 1/2/3/4 |
|
SENSOR8 |
 |
10 A |
OPU |
|
ECU2 |
 |
10 A |
Motorstyrenhet (Engine Control Module), CVVD-manöverdon |
|
SENSOR5 |
 |
10 A |
Motorrummets säkringsdosa (Bränslepump-relä) |
|
HPCU2 |
 |
10 A |
Hybridstyrenhet (HPCU, Hybrid Power Control Unit) |
|
EWP2 |
 |
10 A |
Elektronisk vattenpump, elektronisk vattenpump (HEV (elektriskt hybridfordon)) |
|
SENSOR9 |
 |
20 A |
Används inte |
|
SENSOR3 |
 |
20 A |
Motorstyrenhet - ECM |
|
SENSOR2 |
 |
15 A |
Aktiv rengöringspump |
|
WIPER1 |
 |
30 A |
Torkarmotor fram, relä vindrutetorkare fram (låg) |
|
BAKRUTETORKARE |
 |
15 A |
vindrutetorkarrelä bak, vindrutetorkarmotor bak |
|
SIGNALHORN |
 |
15 A |
Relä/signalhorn |
|
A/C |
 |
10 A |
Används inte |
|
STÖLDLARM |
 |
15 A |
Relä/stöldlarmsiren |
|
E-SHIFTER3 |
 |
7,5 A |
SBW (Shift By Wire)-kontrollenhet (elektromekanisk växling) |
|
TCU2 |
 |
10 A |
Kontrollmodul växellåda TCM (Transmission Control Module) |
|
SENSOR4 |
 |
10 A |
[HEV]Magnetventil för urluftning, oljeregleringssventil #1/#2 (in-/utlopp), magnetventil för oljepump, RCV-magnetventil (ventilkontroll för återcirkulering), kylfläktsmotor Magnetventil för urluftning, oljetrycksventil #1/#2 (in-/utlopp), magnetventil för oljepump, RCV-magnetventil (ventilkontroll för återcirkulering), ELCM (Evap. Leak Check Module) (kontrollmodul för avdunstningsläckage) |
|
SENSOR7 |
 |
15 A |
Syresensor (upp) |
|
ECU1 |
 |
15 A |
Motorstyrenhet - ECM |
|
ECU3 |
 |
20 A |
Motorstyrenhet - ECM |
|
ABS4 |
 |
7,5 A |
IEB-enhet |
|
STRÖMUTTAG2 |
 |
20 A |
Strömuttag bakre konsol |
|
STRÖMUTTAG1 |
 |
20 A |
Strömuttag bagage |
Se relätypen i nedanstående tabell.
|
Relä-namn |
Typ |
|---|---|
|
Relä till bränslepumpen |
MICRO |
|
Batteri kylfläktsrelä |
MICRO |
|
Relä extra kupévärmare 1 |
MICRO |
|
B/signalrelä |
MICRO |
|
Relä extra kupévärmare 2 |
MICRO |
|
Fläktrelä |
MICRO |
|
Relä eluppvärmd bakruta |
MINI |

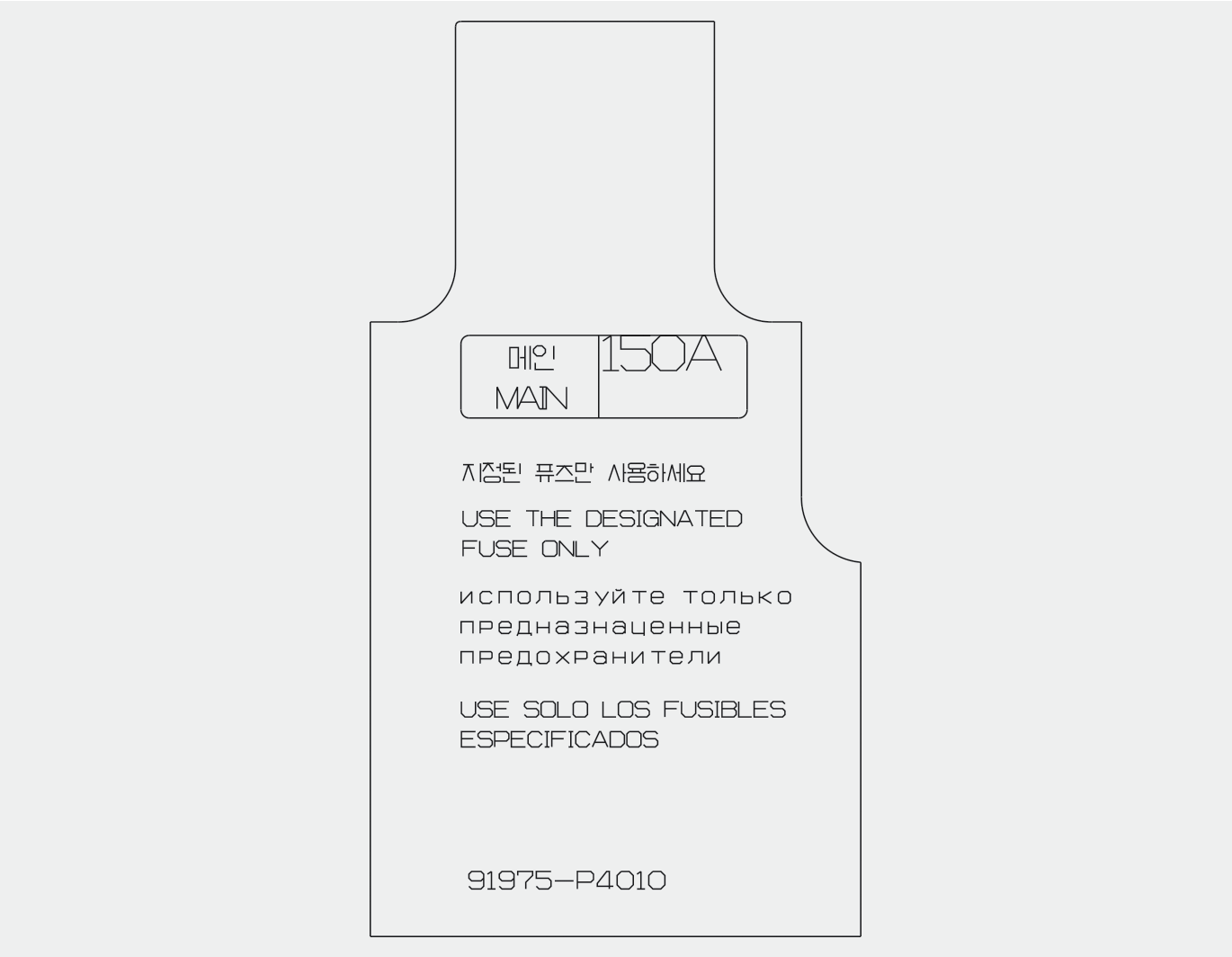

Motorkupéns säkringspanel (Batteriets kontaktskydd)
