Inställning av strålkastare och dimljus fram
Inställning av strålkastare
Inställning av dimljus fram (i förekommande fall)
-
Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
-
Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.
-
Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

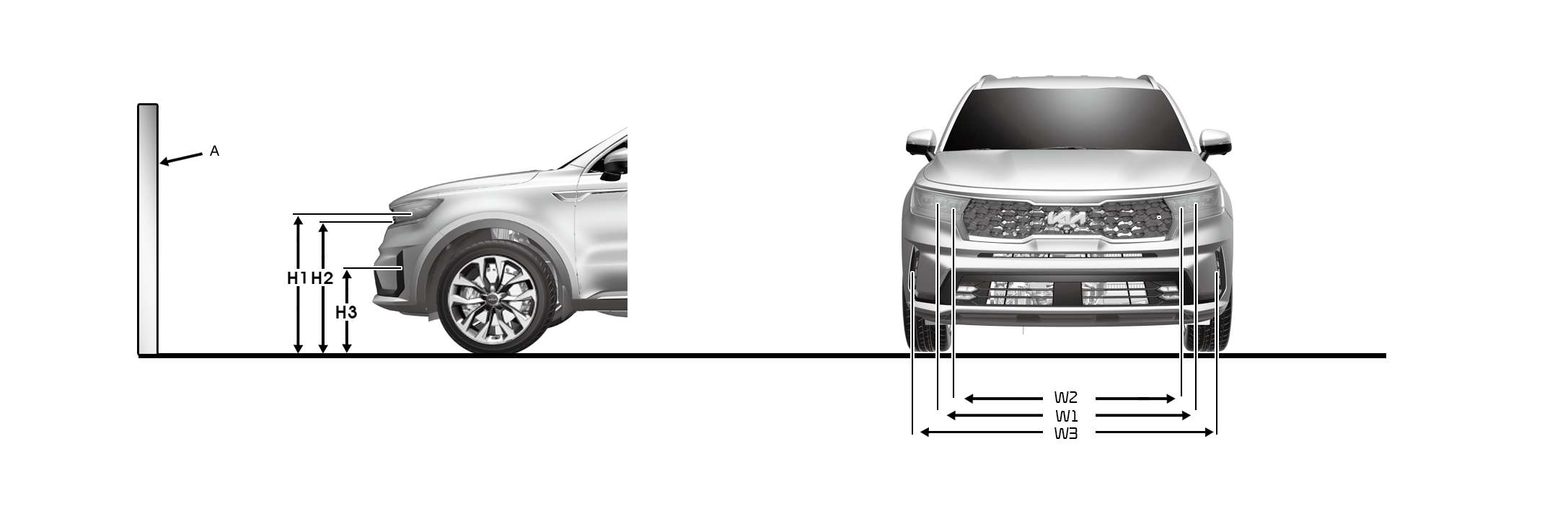

Riktmärke
* A: Skärm
|
Bilens kondition |
Strålkastare (LED-typ) |
Främre dimljus (LED-typ) (i förekommande fall) |
|||||
|---|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
||||
|
Halv/Helljus |
Halv/Helljus |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
utan förare [mm (tum)] |
Typ A |
887 (34,9) |
870 (34,2) |
1,536 (60,5) |
1 316 (51,8) |
408 (10,3) |
1 092 (27,7) |
|
Typ B |
879 (22,3) |
862 (33,9) |
1 482 (37,6) |
1 237 (60,5) |
|||
|
med förare [mm (tum)] |
Typ A |
880 (34,6) |
863 (34,0) |
1,536 (60,5) |
1,536 (51,8) |
401 (10,1) |
1 092 (27,7) |
|
Typ B |
872 (22,1) |
855 (33,7) |
1 482 (37,6) |
1,536 (60,5) |
|||
Halvljus strålkastare (vänsterstyrd modell)
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
Halvljus strålkastare (högerstyrd modell)
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
Dimljus fram
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster dimljus
C: Vertikal linje för glödlampans mitt i höger dimljus
D: Horisontell linje för dimljuset mitt
E: Mark
F: Avgränsningslinje
G: Övre gräns
