תיאור לוח נתיכים/ממסרים
ניתן למצוא במכסי לוחות הנתיכים/ממסרים את תווית הנתיכים/ממסרים המציינת את השם והקיבולת של כל נתיך/ממסר.
ייתכן שלא כל תיאורי לוחות הנתיכים בספר זה תואמים לנתיכים שברכבך. ספר זה מעודכן למועד הדפסתו. בעת בדיקת תיבת הנתיכים ברכבכם, עיינו במדבקת תיבת הנתיכים.

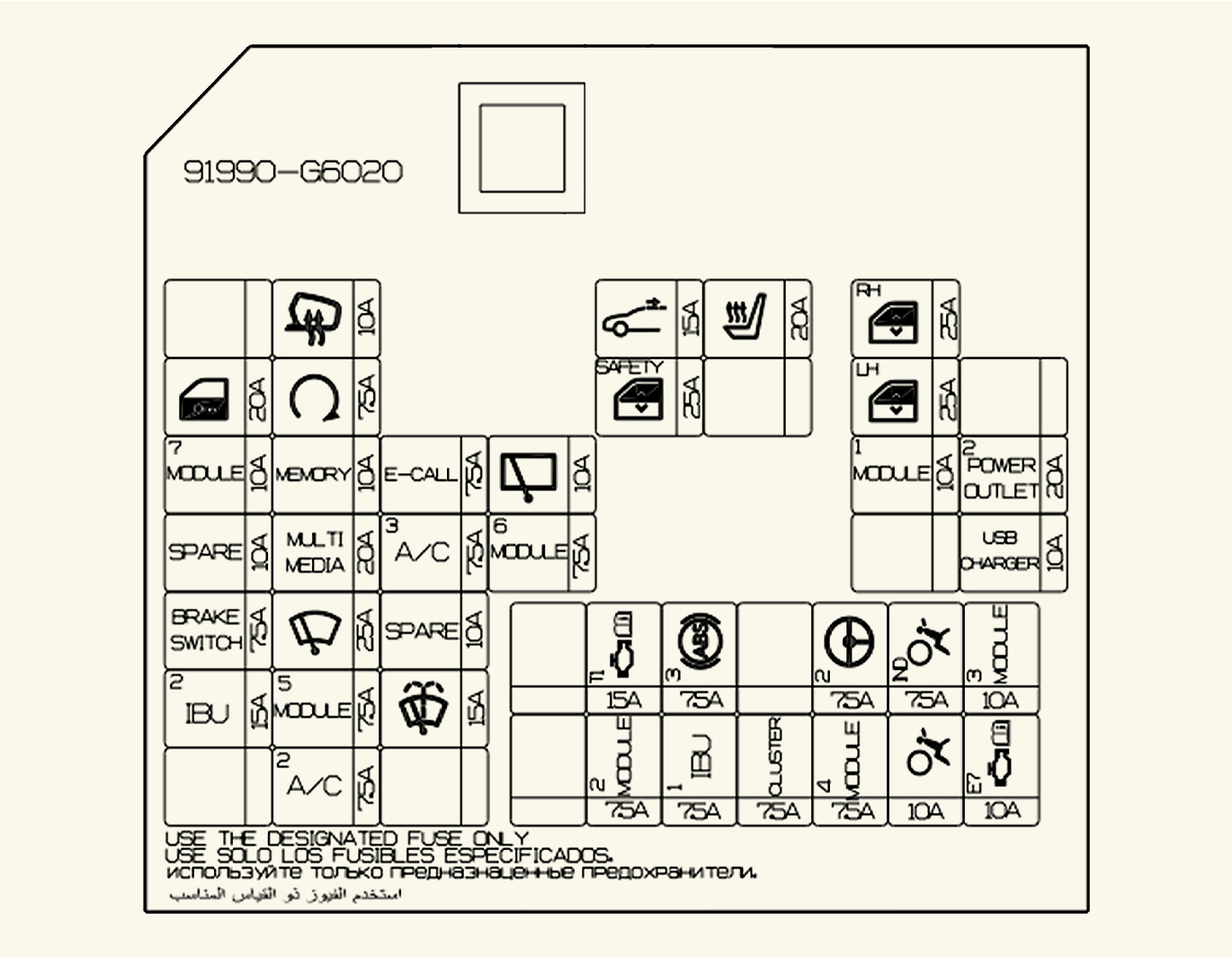

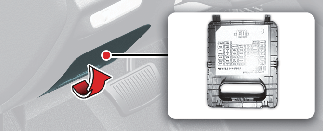

לוח נתיכים בצד הנהג
|
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|
|
|
20 אמפר |
יחידת ראש שמע, אודיו/וידאו וניווט, ממיר DC - DC נמוך |
|
|
10 אמפר |
לוח מחוונים, BCM (מודול בקרת גוף)/SLM(חגורת בטיחות ומודול תאורה), מודול בקרת מיזוג אוויר, MUT (בדיקה מרובת יחידות), מנורת נוחות לנהג, מנורת מטען, מנורת חדר/מנורת קונסולה עילי, מתג מראה חיצונית, חיישן תמונות, אזהרת התנגשות בשטח מת |
|
|
20 אמפר |
נעילת דלת נהג, ממסר שחרור נעילת דלת אחורית, ממסר נעילת דלת/שחרור נעילת דלת |
|
|
20 אמפר |
שקע חשמלי |
|
|
25 אמפר |
תפקוד חלון חשמל בטיחותי לנהג |
|
|
15 אמפר |
SSEM (מודול אלקטרוני של אות עצירה) |
|
|
15 אמפר |
BCM (מודול בקרת גוף), מתג מפגע |
|
|
20 אמפר |
מצת סיגריות |
|
|
10 אמפר |
מחמם מראה חיצוני, ECM (יחידת בקרת מנוע)/PCM (יחידת בקרת רכבת חשמלית), יחידת בקרת מזגן |
|
|
10 אמפר |
- |
|
|
25 אמפר |
מתג ראשי לחלון חשמל, מתג חלון חשמלי לנוסע |
|
|
20 אמפר |
מודול בקרת מושב נהג/נוסע |
|
|
10 אמפר |
ממסר DRL (מנורת בזמן שעות היום) |
|
|
7.5 אמפר |
[כניסה ללא מפתח] מתג מצמד, ECM (מודול בקרת מנוע), מודול בקרת מפתח חכם, בלוק צומת חדר מנוע (ממסר התחלה), מתג עיכוב [עם כניסה ללא מפתח] ממסר אזעקה של Buglar |
|
|
7.5 אמפר |
צד ידית ימנית של מנורת ראש, צד ידית ימנית של מנורת שילוב אחורית, תאורה(+), צד ידית ימנית של מנורת רישיון |
|
|
10 אמפר |
מתג קונסולה, מודול מסוף מושב נהג/נוסע, מראת חדר, מנורת ראש מפלס מכשיר מפעיל ידית שמאל/צד ידית ימין, MUT (בדיקה מרובת יחידות), מחוון תיבת הילוכים ידנית אוטומטית, מודול שיחה אלקטרונית, אודיו, אודיו/אודיו/וידיאו ויחידת ראש ניווט, יחידת בקרת מיזוג אוויר, ממיר DC - DC נמוך, קפיץ שעון |
|
|
15 אמפר |
בלוק צומת חדר מנוע (מתג פנס אחורי, ממסר משאבת ואקום, ממסר מנורת גיבוי), מתג מנורת עצירה, מתג לחץ ואקום, חיישן מהירות רכב, חיישן מצמד, מתג עיכוב, תיבת הילוכים ידנית אוטומטית, מודול בקרת תיבת הילוכים ידנית אוטומטית |
|
|
25 אמפר |
מתג ראשי לחלון חשמל, מתג חלון חשמלי לנוסע |
|
|
25 אמפר |
- |
|
|
10 אמפר |
פנס ערפל אחורי, לוח מחוונים |
|
|
15 אמפר |
קפיץ שעון (הגה מחומם) |
|
|
7.5 אמפר |
צד ידית שמאלית של מנורת ראש, צד ידית שמאלית של מנורת שילוב אחורית, צד ידית שמאלית של מנורת רישיון |
|
|
7.5 אמפר |
BCM (מודול בקרת גוף), מתג כרית התרסקות, אזהרת התנגשות בשטח מת |
|
|
7.5 אמפר |
מודול בקרת ABS (מערכת למניעת נעילה)/ESC (בקרת יציבות אלקטרונית), אבחון |
|
|
10 אמפר |
מתג מנורת עצירה, מודל בקרה של מפתח חכם |
|
|
15 אמפר |
מנוע חלון שמש אחורי |
|
|
15 אמפר |
פנס ערפל קדמי, לוח מחוונים |
|
|
7.5 אמפר |
יחידת בקרת מזגן, מתג מזגן, בלוק צומת תא המנוע (ממסר מפוח) |
|
|
10 אמפר |
בלוק צומת חדר מנוע (ממסר נמוך של מנורת ראש, ממסר גבוה של מנורת ראש), מחמם זרבובית, מודול בקרת מושב נהג/נוסע |
|
|
10 אמפר |
מכ"מ קדמי, מצלמת תצוגה קדמית |
|
|
10 אמפר |
PCM (מודול בקרת רכבת כוח)/ECM (מודול בקרת מנוע), מודול בקרת מפתח חכם/מודול אימובילייזר |
|
E-CALL |
10 אמפר |
מודול שיחות אלקטרוניות |
|
|
10 אמפר |
מודול אימובילייזר |
|
|
10 אמפר |
- |
|
|
10 אמפר |
- |
|
|
7.5 אמפר |
BCM (מודול בקרת גוף)/SLM(מודול חגורת ותאורת מושב), מודול בקרת מפתח חכם |
|
|
10 אמפר |
מתג מהבהבי חירום |
|
|
10 אמפר |
ACU(יחידת בקרת כריות אוויר) |
|
|
7.5 אמפר |
BCM (מודול בקרת גוף)/SLM(מודול חגורת בטיחות ותאורה) |
|
|
25 אמפר |
יחידת בקרה של מפתח חכם |
|
|
7.5 אמפר |
מודול בקרת מיזוג האוויר |
|
|
15 אמפר |
מתג רב - תכליתי (מגב) |
|
|
25 אמפר |
מתג רב - תכליתי (מגב), מנוע מגב קדמי |
|
|
10 אמפר |
BCM (מודול בקרת גוף)/SLM(חגורת בטיחות ומודול תאורה), MTS (מערכת טלמטיקה Mozen), מודול חיוג אלקטרוני, אודיו, ממיר DC - DC נמוך, יחידת ראש שמע/וידאו וניווט, מודול בקרת מפתח חכם, מתג מראה חיצונית חשמלית, ממסר שקע חשמל |
|
|
20 אמפר |
- |
|
|
7.5 אמפר |
לוח מחוונים, יחידת בקרה למזגן |
|
|
7.5 אמפר |
לוח מחוונים |
|
|
7.5 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) |

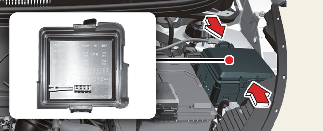

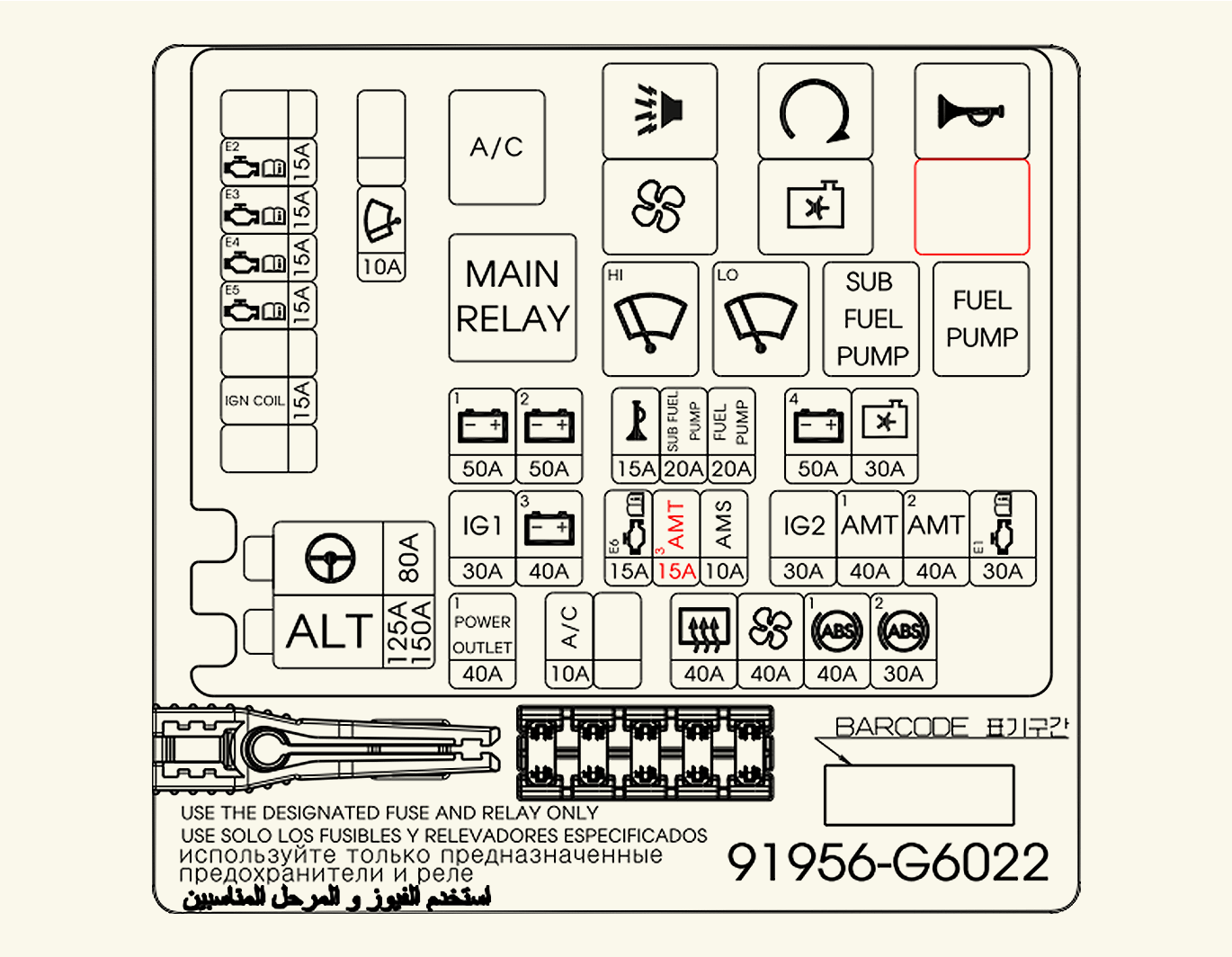

לוח נתיכים בתא המנוע
|
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|
|
|
125A (ללא ISG) 150A (עם ISG) |
נתיך(ABS1, ABS2, RR defog, שקע חשמל, מפוח), אלטרנטור |
|
|
80 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) |
|
|
40 אמפר |
מודול בקרת ABS (מערכת למניעת נעילה)/ESC (בקרת יציבות אלקטרונית), מחבר בדיקה רב תכליתי |
|
|
30 אמפר |
[עם מפתח חכם] תיבת ממסר PDM (ממסר IG1, ממסר ACC) [ללא מפתח חכם] מתג הצתה |
|
|
30 אמפר |
מודול בקרת ABS (מערכת למניעת נעילת גלגלים בבלימה) / ESC (תוכנית יציבות אלקטרונית), מחבר קישור נתונים |
|
|
40 אמפר |
בלוק צומת לוח המכשירים (ממסר פנס אחורי), נתיך בלוק צומת לוח המכשירים (מנעול דלת, מפגע) |
|
|
40 אמפר |
בלוק חיבורים של לוח המכשירים (ממסר שקע חשמל) |
|
|
30 אמפר |
[Smartstream G1.0, G1.2] ממסר ראשי (נתיך - ECU2, ECU3) |
|
|
40 אמפר |
בלוק מצמת תא המנוע (ממסר מפשיר ערפל אחורי) |
|
|
40 אמפר |
FUSE (AMT2, AMT3, AMT4) |
|
|
40 אמפר |
ממסר מפוח |
|
|
50 אמפר |
בלוק צומת לוח המכשירים (ממסר חלון חשמל), בלוק צומת לוח המכשירים (חלון שמש, מחמם מושב, מפתח חכם1, מפתח חכם 2, מתג בלמים, חלון חשמל בטיחות, שיחה אלקטרונית) |
|
|
10 אמפר |
פנס ראשי צד שמאל |
|
|
10 אמפר |
פנס ראשי צד ימין |
|
|
10 אמפר |
לוח מחוונים |
|
|
20 אמפר |
מודול בקרת תיבת הילוכים ידנית אוטומטית |
|
|
20 אמפר |
מודול בקרת תיבת הילוכים ידנית אוטומטית |
|
|
10 אמפר |
ECM (מודול בקרת המנוע)/PCM (מודול בקרת מערכת ההנעה) |
|
|
15 אמפר |
[Gamma G1.0, G1.2] ECM (מודול בקרת המנוע)/PCM (מודול בקרת מערכת ההנעה) |
|
|
15 אמפר |
ECM (יחידת בקרת מנוע)/PCM (מודול בקרת מערכת ההנעה) [(בנזין) 1.0 MPI, 1.2 MPI]מדחס מזגן Rly, מאוורר קירור שסתום בקרת שמן Rly ב/EX(M/T), שסתום עצירת נוזל קירור בקרת טיהור סולנואיד (M/T) (A/T) |
|
|
15 אמפר |
מיכל שסתום סגור, חיישן גלגל ידית ימין חיישן חמצן למעלה/למטה [(בנזין) 1.0 MPI, 1.2 MPI] שסתום עצירת נוזל קירור (M/T) [Smartstream G1.0, G1.2] ECM(מודול בקרת מנוע)/PCM(מודול בקרת רכבת כוח) שסתום סולנואיד בקרת טיהור, שסתום ספיגה משתנה, שסתום סחרור, שסתום בקרת שמן ב/EX ממסר מזגן, ממסר מאוורר קירור, משאבת שמן משתנה |
|
|
15 אמפר |
ECM (יחידת בקרת מנוע)/PCM (יחידת בקרת רכבת חשמלית), ממסר משאבת דלק, מזרק #1 /# 2/#3/#4[(מנוע בנזין) 1.0 MPI, 1.2 MPI] שסתום בקרת שמן ב/EX(A/T), שסתום סולנואיד בקרת טיהור (A/T) |
|
|
15 אמפר |
סליל הצתה #1/#2/#3/#4 מעבה [(בנזין) 1.2 MPI] |
|
|
15A (עם AMT) |
מודול בקרת תיבת הילוכים ידנית אוטומטית |
|
|
10A (ללא AMT) |
מתג תאורת רקע, לוח מחוונים, יחידת ראש שמע/וידאו וניווט, תאורת גיבוי, מראת חדר |
|
|
50 אמפר |
נתיך בלוק צומת בלוח המכשירים (פנס ערפל קדמי, פנס ערפל אחורי, אודיו, מנורת חדר, DRL, פנס עצירה) |
|
|
30 אמפר |
ממסר מאוורר קירור |
|
|
20 אמפר |
ממסר אלומה גבוהה של הפנסים הראשיים |
|
|
20 אמפר |
ממסר אלומה גבוהה של הפנסים הראשיים |
|
|
20 אמפר |
ממסר משאבת דלק |
|
|
15 אמפר |
ECM (מודול בקרת המנוע)/PCM (מודול בקרת מערכת ההנעה) |
|
|
15 אמפר |
ממסר צופר, ממסר צופר מערכת אזעקה |
|
|
10A (עם AMT) |
ממסר מנורת גיבוי |
|
|
20A (עם A/T) |
ממסר משאבת ואקום |
|
|
10 אמפר |
ממסר מזגן |
|
|
30 אמפר |
התחלת ממסר, תיבת ממסר PDM (ממסר IG2), מתג הצתה |
|
סמל |
שם הממסר |
סוג |
|---|---|---|
|
|
ממסר ראשי |
מיני |
|
|
ממסר מזגן |
MICRO |
|
|
ממסר התנעה |
זרם גבוה מיקרו |
|
|
ממסר מפוח |
זרם גבוה מיקרו |
|
|
השהיית צופר |
MICRO |
|
|
ממסר צופר מערכת אזעקה |
MICRO |
|
|
ממסר מאוורר קירור |
זרם גבוה מיקרו |
|
|
ממסר מנורת גיבוי AMT (עם AMT) |
MICRO |
|
|
ממסר משאבת ואקום (עם A/T) |
MICRO |
|
|
ממסר אלומה גבוהה של הפנסים הראשיים |
זרם גבוה מיקרו |
|
|
ממסר אלומה גבוהה של הפנסים הראשיים |
MICRO |
|
|
ממסר משאבת דלק |
MICRO |
|
סמל |
ערך נקוב של נתיך |
המעגל המוגן |
|---|---|---|
|
|
125A |
נתיך(ABS1, ABS2, RR defog, שקע חשמל, מפוח), אלטרנטור |
|
|
80 אמפר |
יחידת MDPS (הגה כוח מופעל משאבה) |
|
|
40 אמפר |
מודול בקרת ABS (מערכת למניעת נעילה)/ESC (בקרת יציבות אלקטרונית), מחבר בדיקה רב תכליתי |
|
|
30 אמפר |
[עם מפתח חכם] תיבת ממסר PDM (ממסר IG1, ממסר ACC) [ללא מפתח חכם] מתג הצתה |
|
|
30 אמפר |
מודול בקרת ABS (מערכת למניעת נעילת גלגלים בבלימה) / ESC (תוכנית יציבות אלקטרונית), מחבר קישור נתונים |
|
|
40 אמפר |
נתיך(משאבת תת - FEUL), בלוק צומת לוח המכשירים (ממסר פנס אחורי), נתיך בלוק צומת לוח המכשירים (מנעול דלת, מפגע) |
|
|
40 אמפר |
בלוק חיבורים של לוח המכשירים (ממסר שקע חשמל) |
|
|
30 אמפר |
ממסר ראשי |
|
|
40 אמפר |
בלוק מצמת תא המנוע (ממסר מפשיר ערפל אחורי) |
|
|
40 אמפר |
ממסר מפוח |
|
|
50 אמפר |
בלוק צומת לוח המכשירים (ממסר חלון חשמל), נתיך בלוק צומת לוח המכשירים (חלון שמש, מחמם מושב, מפתח חכם1, מפתח חכם 2, מתג בלמים, חלון כוח בטיחות) |
|
|
10 אמפר |
פנס ראשי צד שמאל |
|
|
10 אמפר |
פנס ראשי צד ימין |
|
|
10 אמפר |
לוח מחוונים |
|
|
20 אמפר |
ממסר משאבת דלק |
|
|
10 אמפר |
ECM (מודול בקרת המנוע)/PCM (מודול בקרת מערכת ההנעה) |
|
|
15 אמפר |
ECM (יחידת בקרת מנוע)/PCM (יחידת בקרת רכבת חשמלית) [M/T] שסתום סולנואיד לבקרת טיהור, שסתום בקרת שמן IN, חיישן חמצן UP/DOWN, ממסר מזגן, ממסר משאבת דלק, ממסר מאוורר קירור [A/T] |
|
|
15 אמפר |
[M/T] ממסר מאוורר קירור [A/T] שסתום סולנואיד לבקרת טיהור, שסתום בקרת שמן IN, חיישן חמצן UP/DOWN, ממסר מזגן, ממסר משאבת דלק, חיישן מיקום קמשאפט IN |
|
|
15 אמפר |
ECM (יחידת בקרת מנוע)/PCM (יחידת בקרת רכבת חשמלית), מזרק #1 /# 2 /# 3, ממסר משאבת דלק משנה |
|
|
15 אמפר |
סליל הצתה #1/#2/#3, מעבה |
|
|
10 אמפר |
מתג תאורת רקע, לוח מחוונים, יחידת ראש שמע/וידאו וניווט, תאורת גיבוי, מראת חדר |
|
|
50 אמפר |
נתיך בלוק צומת בלוח המכשירים (פנס ערפל קדמי, פנס ערפל אחורי, אודיו, מנורת חדר, DRL, פנס עצירה) |
|
|
30 אמפר |
ממסר מאוורר קירור |
|
|
20 אמפר |
ממסר אלומה גבוהה של הפנסים הראשיים |
|
|
20 אמפר |
ממסר אלומה גבוהה של הפנסים הראשיים |
|
|
20 אמפר |
ממסר משאבת דלק |
|
|
15 אמפר |
ECM (מודול בקרת המנוע)/PCM (מודול בקרת מערכת ההנעה) |
|
|
15 אמפר |
ממסר צופר, ממסר צופר מערכת אזעקה |
|
|
10 אמפר |
ממסר מזגן |
|
|
30 אמפר |
התחלת ממסר, תיבת ממסר PDM (ממסר IG2), מתג הצתה |
|
סמל |
שם הממסר |
סוג |
|---|---|---|
|
|
ממסר ראשי |
מיני |
|
|
ממסר מזגן |
MICRO |
|
|
ממסר התנעה |
זרם גבוה מיקרו |
|
|
ממסר מפוח |
זרם גבוה מיקרו |
|
|
השהיית צופר |
MICRO |
|
|
ממסר צופר מערכת אזעקה |
MICRO |
|
|
ממסר מאוורר קירור |
זרם גבוה מיקרו |
|
|
ממסר אלומה גבוהה של הפנסים הראשיים |
זרם גבוה מיקרו |
|
|
ממסר אלומה גבוהה של הפנסים הראשיים |
MICRO |
|
|
ממסר משאבת דלק |
MICRO |
|
|
ממסר משאבת דלק |
MICRO |
