Зарядное устройство переменного тока

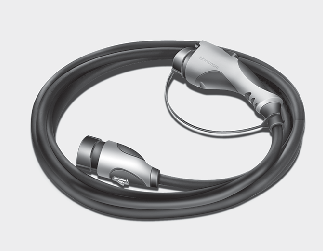

Кабель зарядного устройства переменного тока (тип A)

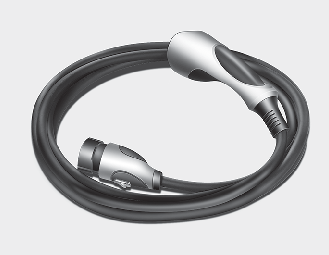

Кабель зарядного устройства переменного тока (тип B)

Зарядить автомобиль можно посредством подключения к зарядному устройству общего пользования на зарядной станции.

Как подключить зарядное устройство переменного тока

Нажмите педаль тормоза и установите автомобиль на стояночный тормоз.
Выключите все переключатели, переместите рычаг переключения передач в положение «P» (Парковка) и заглушите двигатель.

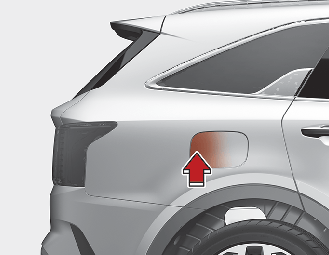

Откройте крышку гнезда для зарядки, нажав на ее заднюю часть по центру.
Очистите разъем зарядного кабеля и гнездо зарядки автомобиля от пыли.
Возьмитесь за ручку разъема зарядного кабеля.

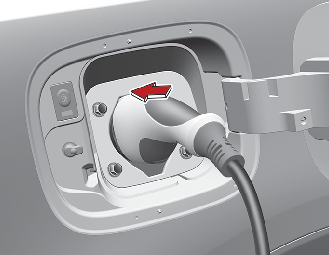

Затем вставьте его в гнездо зарядки до характерного щелчка. В результате неполного или неправильного соединения разъема зарядного кабеля и контактов зарядки может возникнуть возгорание.
Необходимо убедиться в том, что индикаторная лампа соединения зарядного кабеля высоковольтного аккумулятора на приборном щитке включена.

Зарядка не производится, если индикаторная лампа выключена. В случае неправильного подсоединения разъема зарядного кабеля отсоедините и подсоедините кабель повторно.

ПРИМЕЧАНИЕ

Зарядка производится только при установке дискового переключателя передач в положение «P» (парковка). Также возможна зарядка аккумулятора в положении «АСС» (Доп. устройства) при нажатии кнопки «ENGINE START/STOP» (Запуск/остановка двигателя). Тем не менее, это может привести к разрядке аккумуляторной батареи 12 В. Поэтому по возможности следует заряжать аккумулятор, когда кнопка ENGINE START/STOP (Запуск/остановка двигателя) находится в положении «OFF» (Выкл.).
Перемещение дискового переключателя передач из положения «P» (парковка) в положение «R» (задний ход)/«N» (нейтраль)/«D» (передний ход) останавливает процесс зарядки. Чтобы начать процесс зарядки снова, необходимо переместить дисковый переключатель передач в положение «P» (парковка), установить кнопку ENGINE START/STOP (Запуск/остановка двигателя) в положение «OFF» (Выкл.) и отсоединить зарядный кабель. После этого подсоедините зарядный кабель.

Режим блокировки разъема зарядного кабеля

Когда разъем зарядного кабеля вставлен в гнездо для зарядки, время блокировки разъема зарядного кабеля зависит от режима, который выбирается в меню пользовательских настроек или в меню на экране информационно-развлекательной системы.

Блокировать всегда: Разъем зарядного кабеля блокируется во время подключения к гнезду зарядки.
Блокировать во время зарядки: Разъем блокируется в момент начала зарядки. Разъем разблокируется по завершении зарядки.

Подробнее см. в разделе Подробнее.
