Компоненты и функции системы пассивной безопасности

* Фактическое расположение компонентов детского автокресла может отличаться от изображения на рисунке.

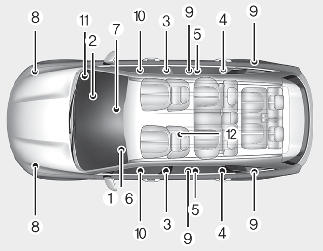

Система пассивной безопасности состоит из следующих компонентов:

  1. Модуль фронтальной подушки безопасности водителя.

  2. Модуль передней подушки безопасности пассажира

  3. Модули боковых подушек безопасности

  4. Модули шторки безопасности

  5. Преднатяжитель на втягивающем устройстве в сборе

  6. Сигнальная лампа подушки безопасности

  7. Модуль управления системой пассивной безопасности (SRSCM)/датчик опрокидывания

  8. Датчики лобового удара.

  9. Датчики бокового удара.

  10. Датчики бокового давления.

  11. Переключатель «ON/OFF» (Вкл./выкл.) фронтальной подушки безопасности пассажира

  12. Модуль центральной подушки безопасности водителя

Когда переключатель зажигания или кнопка «ENGINE START/STOP» (запуска/остановки двигателя) находится в положении «ON» (Вкл.), модуль SRSCM постоянно контролирует состояние всех элементов и на основании силы лобового, близкого к лобовому или бокового столкновения определяет необходимость активации подушек безопасности или механизма предварительного натяжения ремня безопасности.

После перемещения переключателя зажигания или кнопки «ENGINE START/STOP» (запуска/остановки двигателя) в положение «ON» (Вкл.) сигнальная лампа SRS подушек безопасности на приборной панели загорится приблизительно на 6 секунд, после чего сигнальная лампа подушек безопасности должна погаснуть.

ПРЕДУПРЕЖДЕНИЕ

Любое из следующих условий указывает на наличие неисправности в системе пассивной безопасности. В этом случае следует проверить систему в специализированной мастерской. Kia рекомендует обратиться к официальному дилеру Kia или партнерской сервисной компании.

  • Лампа не загорается на короткое время при включении зажигания.

  • Лампа продолжает гореть спустя примерно 6 секунд.

  • Лампа загорается при движении автомобиля.

  • Лампа мигает, когда переключатель зажигания или кнопка «ENGINE START/STOP» (запуска/остановки двигателя) находятся в положении «ON» (Вкл.).

Фронтальная подушка безопасности водителя (1)

Модули подушек безопасности располагаются по центру рулевого колеса и в передней панели над перчаточным ящиком, напротив пассажира. Если модуль SRSCM регистрирует сильный удар в переднюю часть автомобиля, то автоматически срабатывают подушки безопасности.

Фронтальная подушка безопасности водителя (2)

Когда срабатывают подушки безопасности, под давлением от их развертывания отделяются отрывные швы в предохранительных крышках. После открывания крышки подушка безопасности полностью надувается.

Фронтальная подушка безопасности водителя (3)

Полностью раскрывшаяся подушка безопасности в сочетании с правильно пристегнутым ремнем замедляет движение водителя или пассажира вперед и снижает риск травм головы и грудной клетки.

После полного раскрытия подушка безопасности сразу же начинает сдуваться, позволяя водителю видеть ситуацию на дороге, а также работать рулем и использовать другие органы управления.

Фронтальная подушка безопасности пассажира
ПРЕДУПРЕЖДЕНИЕ

  • Не следует устанавливать или размещать какие-либо аксессуары (подстаканник, держатель компакт-дисков, этикетки и т. д.) на панели напротив переднего пассажира выше перчаточного ящика, если автомобиль оснащен подушкой безопасности пассажира. Такие предметы могут представлять опасность в случае столкновения, так как при срабатывании подушки безопасности они отлетают в салон и могут причинить травмы.

  • Устанавливая в салоне автомобиля контейнер с жидким освежителем воздуха, не следует располагать его рядом с комбинацией приборов или на приборной панели.

    Он представляет опасность в случае столкновения, так как при срабатывании подушки безопасности отлетит в салон и может причинить травмы.

ПРЕДУПРЕЖДЕНИЕ

  • При срабатывании подушки безопасности может слышаться сильный шум, сопровождающийся выбросом пыли в салон автомобиля. Это нормальное явление, не представляющее опасности: при упаковке подушки безопасности обрабатываются этим порошком. Пыль, которая выделяется при срабатывании подушек безопасности, может вызвать раздражение кожи или глаз, а также приступ астмы. После аварии, при которой сработали подушки безопасности, тщательно вымойте все открытые участки кожи холодным мягким мыльным раствором.

  • Система SRS работает, только если ключ зажигания находится в положении «ON» (Вкл.). Если сигнальная лампа подушки безопасности системы SRS не загорается после повороте ключа зажигания в положение «ON» (Вкл.), продолжает гореть спустя примерно 6 секунд после поворота ключа зажигания в положение «ON» (Вкл.) или запуска двигателя либо загорается во время движения, то система SRS работает неправильно. В этом случае следует проверить систему в специализированной мастерской. Kia рекомендует обратиться к официальному дилеру Kia или партнерской сервисной компании.

  • Перед тем как производить замену предохранителя или отключать клемму аккумулятора, переместите переключатель зажигания или кнопку «ENGINE START/STOP» (запуска/остановки двигателя) в положение «LOCK» (Блокировка) и извлеките переключатель зажигания или отключите кнопку «ENGINE START/STOP» (запуска/остановки двигателя). Запрещается извлекать или заменять предохранители, связанные с подушками безопасности, когда переключатель зажигания или кнопка «ENGINE START/STOP» (запуска/остановки двигателя) находится в положении «ON» (Вкл.). При несоблюдении данного требования загорится сигнальная лампа подушки безопасности системы SRS.
