Регулировка угла наклона головных и передних противотуманных фар

Регулировка угла наклона головных фар

Лампа накаливания
Светодиодная
1
Установите надлежащее давление в шинах и уберите нагрузку из автомобиля, за исключением водителя, запасного колеса и инструментов.
2
Автомобиль должен находиться на ровной плоскости.
3
Начертите на экране вертикальные и горизонтальные линии (проходящие через центры соответствующих фар).
4
Убедившись в исправном состоянии фар и аккумуляторной батареи, направьте фары так, чтобы максимальная яркость падала на горизонтальные и вертикальные линии.
5
Чтобы направить ближний свет влево или вправо, поверните отвертку (1) по часовой или против часовой стрелки. Чтобы направить ближний свет вверх или вниз, поверните отвертку (2) по часовой или против часовой стрелки.

Регулировка угла наклона передних противотуманных фар (при наличии)

  • Для передних противотуманных фар регулировку угла наклона можно выполнить так же, как для фар головного света.
  • Регулируйте угол наклона передних противотуманных фар, когда сами фары и аккумуляторная батарея находятся в нормальном состоянии.
  • Чтобы увеличить или уменьшить угол наклона передней противотуманной фары, поверните отвертку по часовой или против часовой стрелки.

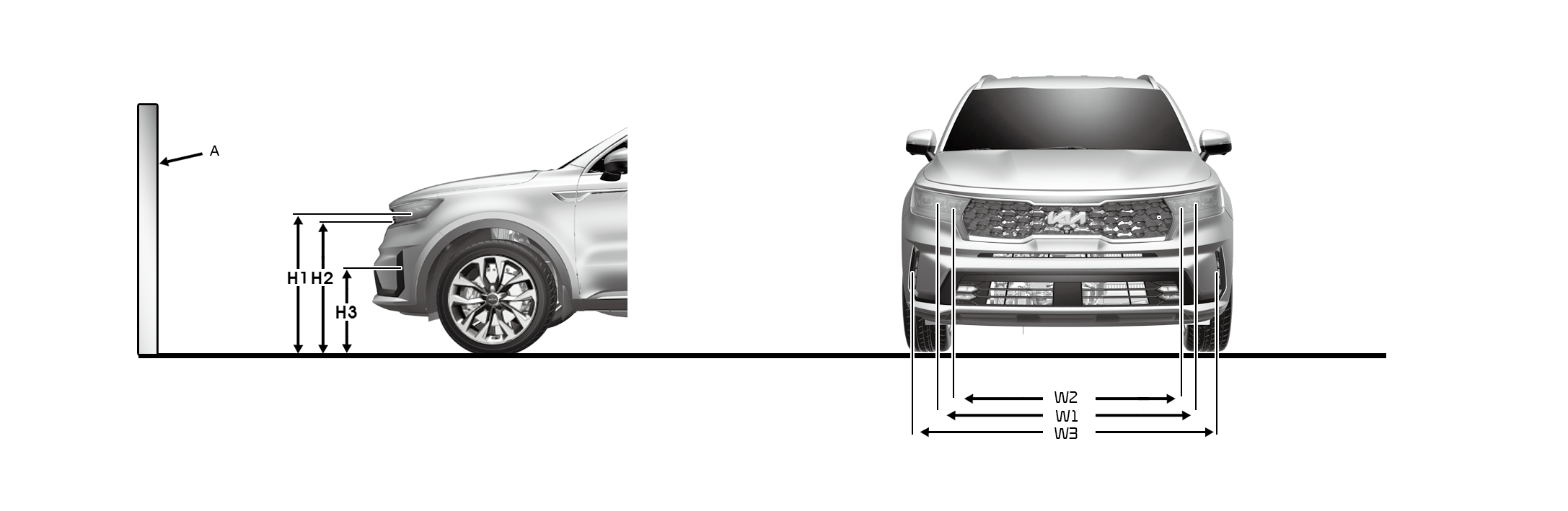

Точка наводки

* A: экран

Состояние автомобиля

Передняя фара (светодиодная)

Передние противотуманные фары (LED), при наличии

Высота от поверхности земли

Расстояние между фарами

Высота от поверхности земли

Расстояние между фарами

Ближний/дальний свет

Ближний/дальний свет

H1

H2

W1

W2

H3

W3

без водителя

[мм (дюймы)]

Тип A

887

(34,9)

870

(34,2)

1536

(60,5)

1316

(51,8)

408 (10,3)

1092 (27,7)

Тип B

879

(22,3)

862

(33,9)

1482

(37,6)

1237

(60,5)

с водителем

[мм (дюймы)]

Тип A

880

(34,6)

863

(34,0)

1536

(60,5)

1536

(51,8)

401 (10,1)

1092 (27,7)

Тип B

872

(22,1)

855

(33,7)

1482

(37,6)

1536

(60,5)

Передняя фара ближнего света (автомобиль с левосторонним рулем)

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Линия светотеневой границы

1
Включите ближний свет, когда никого нет на месте водителя.
2
Светотеневая граница должна падать на линию отсечки, как показано на рисунке.
3
При наведении ближнего света вертикальное наведение должно следует корректировать после горизонтального.
4
Если на автомобиле установлено выравнивающее устройство для передних фар, установите его переключатель на нулевую позицию.

Головная фара ближнего света (автомобиль с правосторонним рулем)

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой головной фары

C: Вертикальная линия центра лампы правой головной фары

D: Горизонтальная линия центра лампы головной фары

E: Земля

F: Линия светотеневой границы

1
Включите ближний свет, когда никого нет на месте водителя.
2
Светотеневая граница должна падать на линию отсечки, как показано на рисунке.
3
При наведении ближнего света вертикальное наведение должно следует корректировать после горизонтального.
4
Если на автомобиле установлено выравнивающее устройство для передних фар, установите его переключатель на нулевую позицию.

Передние противотуманные фары

С использованием 10-метрового экрана

A: Ось автомобиля

B: Вертикальная линия центра лампы левой противотуманной фары

C: Вертикальная линия центра лампы правой противотуманной фары

D: Горизонтальная линия центра лампы противотуманной фары

E: Земля

F: Линия светотеневой границы

G: Верхняя граница

1
Включите переднюю противотуманную фару, когда никого нет на месте водителя.
2
Светотеневая граница должна находиться в пределах допустимого диапазона (заштрихованная область).
