Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.
Панель предохранителей сбоку от водителя
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
УСИЛ. |
 |
25 А |
AMP (усилитель) |
|
LDC (Низковольтный преобразователь постоянный ток – постоянный ток) |
 |
30 A |
Не используется |
|
(ВОДИТ.) СИДЕНЬЕ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ |
 |
30 A |
Переключатель сиденья водителя с электрическим приводом, модуль управления IMS (Интегрированная система памяти), переключатель поясничной опоры водителя |
|
OBC |
 |
10 A |
[Подключаемый гибридный электромобиль] Встроенное зарядное устройство (OBC) |
|
ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК (СЛЕВА) |
 |
25 А |
Предохранительный модуль электрического стеклоподъемника водительской/пассажирской двери, переключатель электрического стеклоподъемника пассажирской двери, переключатель электрического стеклоподъемника задней двери (слева), предохранительный модуль электрического стеклоподъемника задней двери слева |
|
(ПАСС.) СИДЕНЬЕ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ |
 |
30 A |
[Гибридный электромобиль] Переключатель электропривода пассажирского сиденья, блок реле пассажирского сиденья, переключатель электропривода пассажирского сиденья [Подключаемый гибридный электромобиль] Переключатель электропривода пассажирского сиденья, блок реле пассажира |
|
ОБОГРЕВ. СИДЕНЬЯ, ПЕР. |
 |
20 A |
Первый модуль управления вентиляцией сидений, первый модуль управления подогревом сидений |
|
ПОДОГРЕВ СИДЕНИЙ (ЗАДН.ЛЕВ.) |
 |
15 A |
Второй модуль управления подогревом левого сиденья |
|
СКЛАДЫВАНИЕ СИДЕНЬЯ ВТОРОГО РЯДА (ПРАВ.) |
 |
20 A |
Второй привод откидывания правого сиденья |
|
IG3 1 |
 |
20 A |
[Подключаемый гибридный электромобиль] Блок реле ICM (реле IG3) |
|
ПРАВЫЙ ПАССАЖИРСКИЙ СТЕКЛОПОДЪЕМНИК |
 |
25 А |
Предохранительный модуль электрического стеклоподъемника водительской/пассажирской двери, переключатель электрического стеклоподъемника пассажирской двери, переключатель электрического стеклоподъемника задней двери (справа), предохранительный модуль электрического стеклоподъемника задней двери справа |
|
ОТКРЫТИЕ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
15 A |
Реле двери багажного отделения |
|
СКЛАДЫВАНИЕ СИДЕНЬЯ ВТОРОГО РЯДА (ЛЕВ.) |
 |
20 A |
Второй модуль управления подогревом левого сиденья |
|
ДВЕРНОЙ ЗАМОК |
 |
20 A |
[Гибридный электромобиль] Реле блокировки/разблокировки дверей, реле взаимной блокировки, диагностический разъем [Подключаемый гибридный электромобиль] Реле блокировки/разблокировки дверей, реле взаимной блокировки, диагностический разъем, блок реле ICM (реле блокировки/разблокировки крышки топливного бака) |
|
ЗАДНИЙ КОНДИЦИОНЕР 2 |
 |
10 A |
Модуль управления задним кондиционером |
|
МУЛЬТИМЕДИА 1 |
 |
25 А |
Главный блок управления аудио/видео и навигацией, предохранитель - МУЛЬТИМЕДИА 2 |
|
Модуль экстренного вызова (E-CALL) |
 |
10 A |
Модуль экстренного вызова |
|
ПОДОГРЕВ СИДЕНИЙ (ЗАДН.ПРАВ.) |
 |
15 A |
Второй модуль управления подогревом правого сиденья |
|
ПАМЯТЬ |
 |
10 A |
[Гибридный электромобиль] Блок двери багажника с электроприводом, блок управления IMS (интегрированной системой памяти), модуль управления задним кондиционером, система предупреждения о присутствии пассажира на заднем сиденье (ROA), внешнее зеркало водителя или пассажира с электроприводом, DAU, приборная панель, датчик дождя, модуль управления передним кондиционером, панель управления передним кондиционером, проекционный дисплей (Head-Up Display) [Подключаемый гибридный электромобиль] Блок двери багажника с электроприводом, блок управления IMS (интегрированной системой памяти), модуль управления задним кондиционером, система предупреждения о присутствии пассажира на заднем сиденье (ROA), внешнее зеркало водителя или пассажира с электроприводом, приборная панель, датчик дождя, модуль управления передним кондиционером, панель управления передним кондиционером, проекционный дисплей (Head-Up Display) |
|
«START» (Запуск) |
 |
10 A |
Замок зажигания |
|
E-SHIFTER |
 |
7,5 А |
Электронный селектор переключения передач |
|
МОДУЛЬ 6 |
 |
7,5 А |
Не используется |
|
ЗАРЯДНОЕ УСТРОЙСТВО USB1 |
 |
10 A |
USB-разъем для зарядки в левой или правой части багажника |
|
ЗАРЯДНОЕ УСТРОЙСТВО USB2 |
 |
15 A |
Левый или правый USB-разъем для зарядки на задней консоли, USB-разъем для зарядки на сиденье водителя или пассажира |
|
БЛОКИРОВКА ЗАРЯДНОГО УСТРОЙСТВА |
 |
10 A |
[Подключаемый гибридный электромобиль] Блок реле ICM (реле блокировки/разблокировки зарядного разъема), модуль блокировки крышки зарядного разъема |
|
MODULE 3 |
 |
7,5 А |
[Гибридный электромобиль] Интегрированный блок управления электрооборудованием кузова (IBU), блок ADAS, камера переднего вида, выключатель амортизирующей накладки, блок системы кругового обзора, левый / правый задний радар, электронный блок управления (ECU) полного привода (4WD, 4 Wheel Drive), камера переднего вида, блок системы виртуального звука двигателя (VESS), переключатель передней консоли, переключатель вентиляции водительского / пассажирского сиденья [Подключаемый гибридный электромобиль] Интегрированный блок управления электрооборудованием кузова (IBU), блок ADAS, передняя камера, выключатель амортизирующей накладки, блок системы кругового обзора, левый / правый задний радар, электронный блок управления (ECU) полного привода (4WD, 4 Wheel Drive), передний радар, блок системы виртуального звука двигателя (VESS), переключатель передней консоли, переключатель вентиляции водительского / пассажирского сиденья |
|
AIR BAG 1 |
 |
15 A |
Модуль управления системой пассивной безопасности |
|
WASHER |
 |
15 A |
Многофункциональный переключатель |
|
МОДУЛЬ 1 |
 |
10 A |
Усилитель (AMP), левый / правый RSE, главный блок управления аудио/видео и навигацией, интегрированный блок управления электрооборудованием кузова (IBU), передний левый / правый USB-разъем для зарядки, блок ADAS, модуль экстренного вызова (E-Call), блок системы кругового обзора |
|
МОДУЛЬ 9 |
 |
10 A |
[Гибридный электромобиль] Электромагнит ключа, фоновая подсветка для водителя/пассажира, блок ADAS, диагностический разъем, блок системы кругового обзора, DAU, интеллектуальный ключ наружной ручки водительской/пассажирской двери, блок фоновой подсветки, ультразвуковая охранная сигнализация, BBS, блок фоновой подсветки водительской/пассажирской двери [Подключаемый гибридный электромобиль] Фоновая подсветка для водителя/пассажира, блок ADAS, диагностический разъем, блок системы кругового обзора, блок контроля зоны водительской двери, датчик дождя, интеллектуальный ключ наружной ручки водительской/пассажирской двери, блок фоновой подсветки, датчик ультразвуковой охранной сигнализации, сирена с автономным питанием, блок фоновой подсветки водительской/пассажирской двери |
|
IBU 1 |
 |
7,5 А |
[Гибридный электромобиль] Интегрированный блок управления электрооборудованием кузова (IBU), соединительная панель в моторном отсеке (реле аккумулятора C/вентилятора), блок управления системы управления аккумулятором [Подключаемый гибридный электромобиль] Интегрированный блок управления электрооборудованием кузова (IBU) |
|
MODULE 2 |
 |
7,5 А |
[Гибридный электромобиль] DAU, потолочная консоль, многофункциональный переключатель (R-MDPS) [Подключаемый гибридный электромобиль] Блок контроля области водительской двери, потолочная консоль, многофункциональный переключатель (R-MDPS) * Модуль электроусилителя руля (MDPS) идентичен термину Электроусилитель руля (EPS). |
|
ЗАДНИЙ КОНДИЦИОНЕР 1 |
 |
15 A |
Электродвигатель вентилятора заднего кондиционера, соединительная панель ICU (предохранитель - задний кондиционер 2) |
|
ИНД. ПОДУШКА БЕЗОПАСНОСТИ |
 |
7,5 А |
Приборная панель, потолочная консоль |
|
МОДУЛЬ 8 |
 |
7,5 А |
Блок ADAS, первый блок управления вентиляцией сидений, первый блок управления обогревателем сидений, второй блок управления обогревателем левого или правого сиденья, блок управления задним кондиционером |
|
IBU 2 |
 |
15 A |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
МОДУЛЬ 10 |
 |
10 A |
Переключатель стоп-сигналов |
|
МОДУЛЬ 5 |
 |
10 A |
Потолочная консоль, усилитель (AMP), передний блок беспроводной зарядки |
|
Кондиционер воздуха |
 |
7,5 А |
[Гибридный электромобиль] Блок управления передним кондиционером, модуль управления системой кондиционирования воздуха, электронный компрессор кондиционера, соединительная панель моторного отделения (реле обогревателя с положительным ТКС № 1, реле обогревателя с положительным ТКС № 2, реле вентилятора) [Подключаемый гибридный электромобиль] Панель управления передним кондиционером, модуль управления передним кондиционером, соединительная панель моторного отделения (реле обогревателя с положительным ТКС № 1, реле обогревателя с положительным ТКС № 2, реле вентилятора) |
|
AIR BAG 2 |
 |
10 A |
Модуль управления системой пассивной безопасности |
|
ПРИБОРНАЯ ПАНЕЛЬ |
 |
7,5 А |
Приборный щиток, приборная панель на ветровом стекле |
|
МОДУЛЬ 4 |
 |
10 A |
[Гибридный электромобиль] Модуль экстренного вызова (E-CALL), главный блок управления аудио, аудио/видео и навигацией, диагностический разъем, панель управления передним кондиционером, модуль управления передник кондиционером, выключатель амортизирующей прокладки, электрохроматическое зеркало, левая / правая передняя фара, модуль управления интегрированной системой памяти (IMS), первый модуль управления вентиляцией сидений, первый модуль управления подогревом сидений, второй блок управления обогревателем левого / правого сиденья [Подключаемый гибридный электромобиль] Модуль экстренного вызова (E-CALL), звук, главный блок управления аудио/видео и навигацией, диагностический разъем, выключатель амортизирующей прокладки, электрохроматическое зеркало, модуль управления интегрированной системой памяти (IMS), первый модуль управления вентиляцией сидений, первый модуль управления подогревом сидений, второй блок управления обогревателем левого / правого сиденья |
|
IG3 3 |
 |
10 A |
[Подключаемый гибридный электромобиль] HPCU, блок управления системой электронного переключения передач |
|
MODULE 7 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
МУЛЬТИМЕДИА 2 |
 |
10 A |
[Гибридный электромобиль] Левый / правый RSE [Подключаемый гибридный электромобиль] Левая/правая ручка управления развлекательной системы заднего сиденья |
|
BRAKE SWITCH |
 |
7,5 А |
Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU) |
|
MDPS |
 |
7,5 А |
Модуль электроусилителя руля * Модуль электроусилителя руля (MDPS) идентичен термину Электроусилитель руля (EPS). |
|
IG3 2 |
 |
10 A |
[Подключаемый гибридный электромобиль] Приборная панель, панель управления передним кондиционером, модуль управления передним кондиционером |
|
IG3 4 |
 |
15 A |
[Подключаемый гибридный электромобиль] Электронный водяной насос |
Панель с предохранителями в моторном отсеке
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей с внутренней стороны крышки предохранителей. На этой диаграмме приведена информация, касающаяся ваших автомобилей.
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ |
 |
80 A |
Вентилятор охлаждения электродвигателя |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 1 |
 |
50 А |
Реле обогревателя с положительным ТКС № 1 |
|
B+2 |
 |
50 А |
Соединительная панель ICU (Модуль приборной панели) |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 2 |
 |
50 А |
Реле обогревателя с положительным ТКС № 2 |
|
CVVD1 |
 |
50 А |
Соленоид CVVD |
|
IEB1 |
 |
40 А |
Блок IEB |
|
MDPS1 |
 |
100 A |
Модуль электроусилителя руля * Модуль электроусилителя руля (MDPS) идентичен термину Электроусилитель руля (EPS). |
|
B + 6 |
 |
60 A |
Соединительная панель печатной платы (предохранитель - IG2, IG1) |
|
IEB2 |
 |
60 А |
Блок IEB |
|
B + +5 |
 |
50 А |
Соединительная панель ICU (предохранитель — водительское электроприводное сиденье, пассажирский стеклопродъемник ЛЕВЫЙ, пассажирское электроприводное сиденье, ОБОГР. СИДЕНЬЯ ЗАДН. ЛЕВ., СИСТ. СКЛАД. СИД. второго ряда) |
|
ЗАДНИЙ ПОДОГРЕВ |
 |
40 А |
Реле заднего обогревателя |
|
ДВЕРЬ БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ |
 |
40 А |
Блок двери багажника с электроприводом |
|
ЛЮК В КРЫШЕ |
 |
40 А |
Двигатель люка в крыше (стеклянного) |
|
E-SHIFTER1 |
 |
30 A |
Блок управления системой электронного переключения передач |
|
ТРЕЙЛЕР1 |
 |
50 А |
Модуль прицепа |
|
IEB3 |
 |
60 A |
Блок IEB |
|
B+3 |
 |
50 А |
Соединительная панель ICU (Модуль приборной панели) |
|
ТРЕЙЛЕР2 |
 |
20 A |
Модуль прицепа |
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ АККУМУЛЯТОРА |
 |
15 A |
[Гибридный электромобиль] Реле кондиционера/вентилятора аккумулятора |
|
OPCU |
 |
20 A |
OPU |
|
HPCU1 |
 |
10 A |
Гибридный блок управления мощностью (HPCU) |
|
ТОПЛИВНЫЙ НАСОС |
 |
20 A |
Реле топливного насоса |
|
CHILD LOCK |
 |
15 A |
Соединительная панель печатной платы (реле включения и выключения блокировки от детей) |
|
BLOWER |
 |
50 А |
Реле вентилятора |
|
B + 4 |
 |
50 А |
[Гибридный электромобиль] Соединительная панель ICU (предохранитель — AMP, обогрев переднего сиденья, пассажирский стеклоподъемник (правый), складывание сиденья второго ряда (лев.)) [Подключаемый гибридный электромобиль] Соединительная панель ICU (предохранитель — AMP, OBC, обогрев переднего сиденья, IG3 1, пассажирский стеклоподъемник (правый), складывание сиденья второго ряда (лев.)) |
|
B + 1 |
 |
40 А |
[Гибридный электромобиль] Соединительная панель ICU (предохранитель — открытие задней двери, блокировка двери, мультимедиа 1, обогрев правого заднего сиденья, память, модуль 9, IBU 2, воздушная подушка 2, переключатель тормоза, запоминающее реле долгосрочной нагрузки) [Подключаемый гибридный электромобиль] Соединительная панель ICU (предохранитель — открытие задней двери, блокировка двери, обогрев правого заднего сиденья, память, запуск, модуль 9, IBU 2, воздушная подушка 2, переключатель тормоза, запоминающее реле долгосрочной нагрузки) |
|
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ |
 |
10 A |
Модуль управления BMS (системы управления аккумулятором) |
|
4WD |
 |
20 A |
ECU (электронный блок управления) для полноприводного автомобиля (4WD, 4 Wheel Drive) |
|
Блок управления трансмиссией |
 |
15 A |
БУТ (блок управления трансмиссией) |
|
AMS |
 |
10 A |
Датчик АКБ |
|
E-SHITER2 |
 |
10 A |
Блок управления системой электронного переключения передач |
|
EWP1 |
 |
10 A |
Электронный водяной насос |
|
ЗЕРКАЛО С ПОДОГРЕВОМ |
 |
10 A |
[Гибридный электромобиль] Блок управления передним кондиционером, модуль управления системой кондиционирования воздуха, электронный компрессор кондиционера, соединительная панель моторного отделения (реле обогревателя с положительным ТКС № 1, реле обогревателя с положительным ТКС № 2, реле вентилятора) [Подключаемый гибридный электромобиль] Внешнее зеркало водителя/пассажира с электроприводом, панель управления передним кондиционером |
|
A/C1 |
 |
10 A |
Не используется |
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА 1 |
 |
50 А |
Не используется |
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА 2 |
 |
50 А |
Не используется |
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ЗАЖИГ. 2 |
 |
40 А |
Реле замка зажигания 2 |
|
ЗАЖИГ. 1 |
 |
40 А |
Реле замка зажигания 1, реле ACC |
|
Стеклоочиститель 2 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU) |
|
ДАТЧИК6 |
 |
20 A |
Кислородный датчик (меньше) |
|
ДАТЧИК1 |
 |
20 A |
Катушка зажигания № 1 / № 2 / № 3 / № 4 |
|
ДАТЧИК8 |
 |
10 A |
OPU |
|
ECU2 |
 |
10 A |
ECM (блок управления двигателем), соленоид CVVD |
|
ДАТЧИК 5 |
 |
10 A |
Соединительная панель моторного отделения (реле топливного насоса) |
|
HPCU2 |
 |
10 A |
Гибридный блок управления мощностью (HPCU) |
|
EWP2 |
 |
10 A |
Электронный водяной насос, электронный водяной насос (гибридный электромобиль (HEV)) |
|
SENSOR9 |
 |
20 A |
Не используется |
|
ДАТЧИК3 |
 |
20 A |
БУД (блок управления двигателем) |
|
ДАТЧИК2 |
 |
15 A |
Активный продувочный насос |
|
WIPER1 |
 |
30 A |
Двигатель переднего стеклоочистителя, реле переднего нижнего стеклоочистителя |
|
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ |
 |
15 A |
Реле заднего стеклоочистителя, электромотор заднего стеклоочистителя |
|
ЗВУКОВОЙ СИГНАЛ |
 |
15 A |
Реле звукового сигнала |
|
Кондиционер воздуха |
 |
10 A |
Не используется |
|
КЛАКСОН СИГНАЛИЗАЦИИ |
 |
15 A |
Реле звукового сигнала охранной сигнализации |
|
E-SHIFTER3 |
 |
7,5 А |
Блок управления системой электронного переключения передач |
|
TCU2 |
 |
10 A |
БУТ (блок управления трансмиссией) |
|
ДАТЧИК 4 |
 |
10 A |
[Подключаемый гибридный электромобиль] Электромагнитный клапан контроля продувки, клапан регулировки масла № 1/№ 2 (впуск/выпуск), электромагнитный клапан масляного насоса, соленоид клапана контроля рециркуляции (RCV), электромотор охлаждающего вентилятора [Подключаемый гибридный электромобиль] Электромагнитный клапан контроля продувки, клапан регулировки масла № 1/№ 2 (впуск/выпуск), электромагнитный клапан масляного насоса, соленоид клапана контроля рециркуляции (RCV), модуль проверки утечки испарителя (ELCM) |
|
ДАТЧИК7 |
 |
15 A |
Кислородный датчик (больше) |
|
ECU1 |
 |
15 A |
БУД (блок управления двигателем) |
|
ECU3 |
 |
20 A |
БУД (блок управления двигателем) |
|
ABS4 |
 |
7,5 А |
Блок IEB |
|
РОЗЕТКА ПИТАНИЯ 2 |
 |
20 A |
Розетка питания на задней консоли |
|
РОЗЕТКА ПИТАНИЯ 1 |
 |
20 A |
Розетка питания в багажнике |
Тип реле можно найти в следующей таблице.
|
Название реле |
Тип |
|---|---|
|
Реле топливного насоса |
МИКРО |
|
Реле вентилятора охлаждения аккумулятора |
МИКРО |
|
Реле обогревателя с положительным ТКС № 1 |
МИКРО |
|
Реле звукового сигнала охранной сигнализации |
МИКРО |
|
Реле обогревателя с положительным ТКС № 2 |
МИКРО |
|
Реле вентилятора |
МИКРО |
|
Реле заднего обогревателя |
МИНИ |

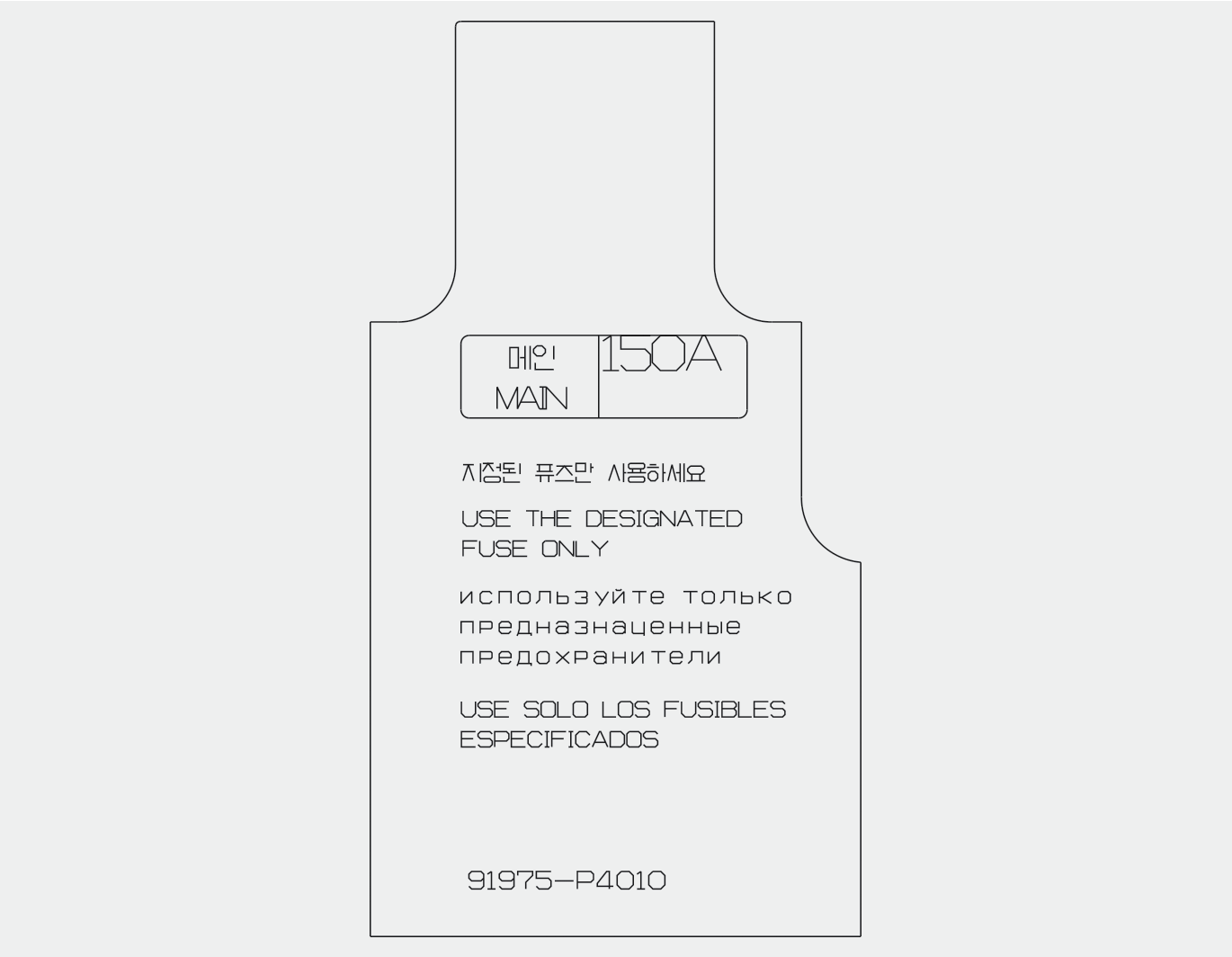

Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
