ISOFIX-kinnitussüsteem (laste kinnitamine ISOFIX-kinnituste ja ülemise kinnitusrihmaga)
ISOFIX-süsteem hoiab turvaseadet sõitmisel ja avarii korral paigal. See süsteem muudab turvatooli paigaldamise lihtsamaks ja vähendab valesti paigaldamise võimalust. ISOFIX-süsteem koosneb autos asuvatest kinnituspunktidest ja lapse turvaseadme küljes olevatest kinnitustest. Tänu ISOFIX-süsteemile pole auto turvavöid turvaseadme tagaistmele kinnitamiseks enam vaja kasutada.
ISOFIX-kinnitused on autosse sisseehitatud metallvardad. Auto igal ISOFIX-istekohal on kaks alumist kinnituspunkti, mille külge saab paigaldada ühe ISOFIX-kinnitustega varustatud turvaseadme.
ISOFIX-süsteemi kasutamiseks peate kasutama ka ISOFIX-turvaseadet.
Turvatooli tootja annab turvatoolile kaasa juhendi ISOFIX-kinnituste kasutamiseks.

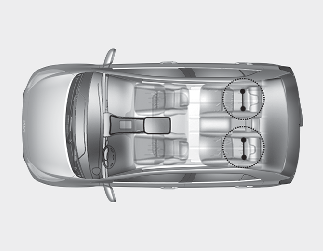

ISOFIX-kinnituspunktid asuvad tagumisel vasak- ja parempoolsel välimisel istmel. Nende asukohad on näidatud joonisel.
Ärge püüdke kinnitada lapse turvasüsteemi ISOFIX-kinnituspunktidega tagumisele keskmisele istmele. Sellel istekohal puuduvad ISOFIX-kinnituspunktid. Kui kasutate lapse turvaseadme tagaistme keskmisele istekohale kinnitamiseks tagaistme äärmiste istekohtade ISOFIX-kinnituspunkte, võite neid kahjustada.

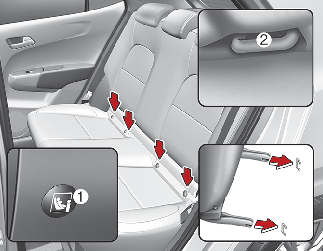

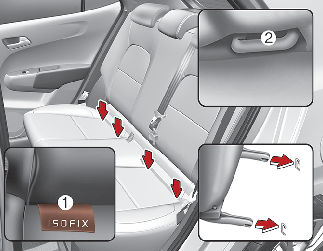

ISOFIX- kinnitused asuvad vasaku- ja parempoolse välimise tagaistme seljatoe ja istmepadja vahel ja on tähistatud sümbolitega.
* 1 : ISOFIX-kinnituse asendi indikaator (tüüp A-
,tüüp B-
) 2 : ISOFIX-kinnitus
Turvaseadme paigaldamine ISOFIX-kinnitussüsteemiga
Paigaldage i-Size standardile vastav või ISOFIX-kinnitusega turvaseade tagaistme äärmisele istekohale järgmiselt:
-
Liigutage turvavöö pannal ISOFIX-kinnitusest võimalikult kaugele.
-
Eemaldage kinnituspunktide lähedusest kõik esemed, mis võiksid turvaseadme ISOFIX-kinnitusega paigaldamist takistada.
-
Asetage lapse turvaseade auto tagaistmele ning ühendage turvaiste siis vastavalt selle tootja juhistele auto ISOFIX-kinnituspunktidega.
-
Lapse turvaseadme ja auto ISOFIX-kinnituspunktide vahelise ühenduse korralikuks pingutamiseks ja reguleerimiseks järgige turvaseadmega kaasasolevaid juhiseid.
Järgige ISOFIX-kinnitussüsteemi kasutamisel järgmiseid ohutusabinõusid:
-
Järgige turvaseadme paigaldamisel kõiki selle valmistaja juhiseid.
-
Kõik tagaistme turvavööd, mida parajasti ei kasutata, tuleb pandlasse kinnitada ja turvavöö rihmad lapse turvaistme taha kokku kerida, et laps sisse kerimata turvavöödest kinni ei saaks haarata. Lapsed võivad turvavöö ümber kaela panna ja turvavöö võib pingule tõmbununa lapse lämmatada.
-
Ärge kinnitage ühe kinnituspunkti külge KUNAGI mitu turvaseadet. ISOFIX-kinnitused võivad puruneda ning turvaseade võib lahti pääseda.
-
Laske ISOFIX-süsteem peale avariid teeninduses üle kontrollida. Avarii võib ISOFIX-süsteemi vigastada ja takistada turvaseadme korrektset kinnitamist.
Turvaseadme paigaldamine ülemise kinnitusrihma abil

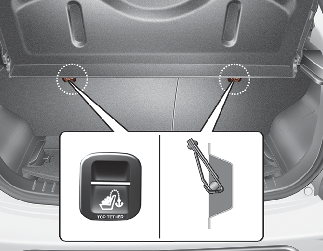

Lapse turvasüsteemi ülemised kinnituspunktid asuvad tagaistmete seljatugede taga.
-

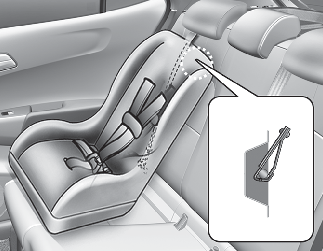

Juhtige lapse turvasüsteemi ülemise kinnituse rihm üle seljatoe. Järgige kinnitusrihma paigutamisel turvaseadmega kaasasolevaid tootjapoolseid juhiseid.
-
Ühendage ülemise kinnituse rihm selle kinnituspunkti, seejärel pingutage rihm vastavalt lapse turvasüsteemi tootja juhistele, et lapse turvasüsteem kindlalt istme külge kinnitada.
Järgige kinnitusrihma paigaldamisel alltoodud ohutusabinõusid.
-
Järgige turvaseadme paigaldamisel kõiki selle valmistaja juhiseid.
-
Ärge kinnitage ülemise kinnitusrihma jaoks mõeldud kinnituspunkti KUNAGI mitut turvaseadet. Kinnituspunkt võib puruneda ning kinnitusrihm võib lahti pääseda.
-
Kinnitage ülemine kinnitusrihm üksnes vastava istekoha seljatoe tagaküljel asuva õige kinnituspunkti külge. Vastasel juhul ei pruugi kinnitusrihm õigesti töötada.
-
Kinnituspunktid taluvad ainult õigesti paigaldatud turvaseadme koormust.
Ärge mingil juhul kasutage neid täiskasvanute turvavööde või kinnitusrihmade ega muude esemete või varustuse kinnitamiseks.
Istmete sobivus universaalkategooria ISOFIX-kinnitusega turvatooli vastavalt ECE-reeglitele kinnitamiseks
|
Kaalukategooria |
Suurus Klass |
Seade |
Sõiduki ISOFIX-positsioonid |
|||
|---|---|---|---|---|---|---|
|
1. |
2. rida |
|||||
|
Sõitja |
Vasakul |
Keskmine iste |
Paremal |
|||
|
Turvahäll |
F |
ISO/L1 |
Ei ole kohaldatav |
X |
Ei ole kohaldatav |
X |
|
G |
ISO/L2 |
Ei ole kohaldatav |
X |
Ei ole kohaldatav |
X |
|
|
0 : KUNI 10 kg |
E |
ISO/R1 |
Ei ole kohaldatav |
IL |
Ei ole kohaldatav |
IL |
|
0+ : KUNI 13 kg |
E |
ISO/R1 |
Ei ole kohaldatav |
IL |
Ei ole kohaldatav |
IL |
|
D |
ISO/R2 |
Ei ole kohaldatav |
IL* |
Ei ole kohaldatav |
IL* |
|
|
C |
ISO/R3 |
Ei ole kohaldatav |
X |
Ei ole kohaldatav |
X |
|
|
I : 9 kuni 18 kg |
D |
ISO/R2 |
Ei ole kohaldatav |
IL* |
Ei ole kohaldatav |
IL* |
|
C |
ISO/R3 |
Ei ole kohaldatav |
X |
Ei ole kohaldatav |
X |
|
|
B |
ISO/F2 |
Ei ole kohaldatav |
IUF, IL |
Ei ole kohaldatav |
IUF, IL |
|
|
B1 |
ISO/F2X |
Ei ole kohaldatav |
IUF, IL |
Ei ole kohaldatav |
IUF, IL |
|
|
A |
ISO/F3 |
Ei ole kohaldatav |
IUF, IL |
Ei ole kohaldatav |
IUF, IL |
|
IUF = sobib massirühmas kasutamiseks heaks kiidetud universaalse kategooria ISOFIXi ettepoole suunatud lapse turvasüsteemidele.
IL* = sobib lisatud loendis toodud konkreetsetele ISOFIXi lapse turvasüsteemidele.
-
Eesmine juhiiste: istmekõrgus peab olema seatud ülemisse asendisse. (Kui kõrguse reguleerimisseade puudub, tuleb iste liigutada 10 mm võrra eesmisesse keskmisesse asendisse.)
-
Eesmine kaassõitjaiste: iste tuleb liigutada kõige eesmisesse asendisse.
IL = sobib lisatud loendis toodud konkreetsetele ISOFIXi lapse turvasüsteemidele. Need ISOFIXi laste turvasüsteemid kuuluvad kategooriasse "spetsiaalne sõiduk", "piiratud" või "pooluniversaal".
X = ISOFIX-asend ei sobi selles massirühmas ja/või suurusklassis kasutatava lapse turvasüsteemi ISOFIXi jaoks.
A - ISO/F3 : täiskõrguses ettepoole suunatud väikelaste turvasüsteem (kõrgus 720 mm)
B - ISO/F2 : madalam ettepoole suunatud väikelaste turvasüsteem (kõrgus 650 mm)
B1 - ISO/F2X : madalam teine versioon - tahapoole suunatud väikelaste turvasüsteem (kõrgus 650 mm)
C - ISO/R3 : täismõõdus tahapoole suunatud väikelaste turvasüsteem
D - ISO/R2 : väiksem tahapoole suunatud väikelaste turvasüsteem
E - ISO/R1 : imiku-suuruses tahapoole suunatud lapse turvasüsteem
F - ISO/L1 : vasakpoolne külgmine lapse turvasüsteem (turvahäll)
G - ISO/L2 : parempoolne külgmine lapse turvasüsteem (turvahäll)
Turvaseadme kinnitamine turvavöö vöö- ja õlarihmaga
Kui ISOFIX-süsteemi ei kasutata, tuleb kõik lapse turvasüsteemid kinnitada tagaistmele kolmepunktivöö süleosaga.
Lapse turvasüsteemi paigaldamine turvavöö vöö- ja õlarihmaga

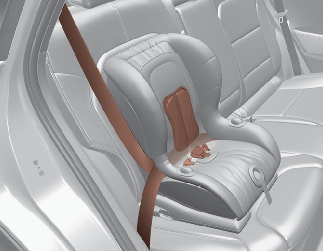

Lapse turvasüsteemi tagaistmele paigaldamine
-
Asetage turvaseade soovitud kohale tagaistmel. Pistke vöö- ja õlarihm ümber turvaseadme või läbi selle kinnituskohtade, järgides seadme tootja kasutusjuhendit.
Veenduge, et turvavöö poleks keerdus.
-

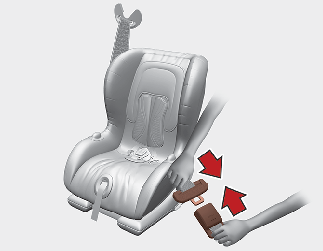

Lükake turvavöö keeleplaat pandlasse. Kuuldub selge klõpsatuse heli. Pange pandla avamisnupp asendisse, milles sellele hädaolukorras kiiresti ligi pääseb.
-
Reguleerige turvavöö võimalikult tugevalt pingule, surudes turvaseadet allapoole vastu tagaistet ja tõmmates turvavöö õlarihma samal ajal üles tagasitõmbemehhanismi poole.
-
Liigutage lapse turvasüsteemi edasi-tagasi veendumaks, et turvavöö hoiab seda kindlalt paigal.
Kui teie turvatooli tootja soovitab kasutada ülarihma.

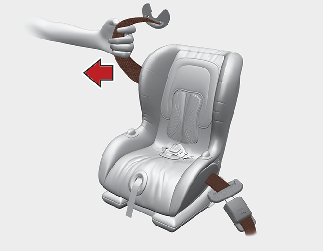

Turvaseadme eemaldamiseks vajutage turvavöö vabastusnupule ja tõmmake seejärel turvavöö turvaseadmest välja.
Istmete sobivus universaalkategooria kinnitusega turvatooli kinnitamiseks vastavalt ECE-reeglitele (2 inimese tagaiste, Euroopas)
Kasutage lapse turvasüsteemi, mis on ametlikult heaks kiidetud ja teie lapse jaoks sobiv. Lapse turvasüsteemi kasutamisel järgige järgnevat tabelit.
|
Kaalukategooria |
Istekoht |
||||
|---|---|---|---|---|---|
|
Kaassõitjaiste Välimine |
Teine rida |
||||
|
Turvapadi aktiveeritud |
Turvapadi deaktiveeritud |
Välimine vasak |
Välimine parem |
||
|
Rühm 0 (0-9 kuud) |
kuni 10 kg |
X |
U* |
U |
U |
|
Rühm 0 + (0–2 aastat) |
kuni 13 kg |
X |
U* |
U |
U |
|
Rühm I (9 kuud – 4 aastat) |
9 kuni 18 kg |
X |
U* |
U |
U |
|
Rühm II (15 kuni 25 kg) |
15 kuni 25 kg |
UF |
U* |
U |
U |
|
Rühm III (22 kuni 36 kg) |
22 kuni 36 kg |
UF |
U* |
U |
U |
U = sobib selles massirühmas kasutamiseks heaks kiidetud universaalsete kategooria laste turvasüsteemidele
U* = sobib "universaalse" kategooria lapse turvasüsteemide jaoks, mille seljatoe nurk on reguleeritud püstiasendisse
UF = sobib selles massirühmas kasutamiseks heaks kiidetud universaalse kategooria laste turvasüsteemidele
L = sobib lisatud loendis toodud konkreetsetele lapse turvasüsteemidele. Need laste turvasüsteemid kuuluvad kategooriasse "spetsiaalne sõiduk", "piiratud" või "pooluniversaal".
B = selle massirühma jaoks kinnitatud sisseehitatud turvasüsteem.
X = isteasend ei sobi selle massirühma lastele.
* Ärge kunagi paigaldage lapse turvasüsteemi teise istmerea keskmisele istmele ilma tugijalata.
Istmete sobivus universaalkategooria kinnitusega turvatooli kinnitamiseks vastavalt ECE-reeglitele (3 inimese tagaiste, Euroopas)
Kasutage lapse turvasüsteemi, mis on ametlikult heaks kiidetud ja teie lapse jaoks sobiv. Lapse turvasüsteemi kasutamisel järgige järgnevat tabelit.
|
Kaalukategooria |
Istekoht |
|||||
|---|---|---|---|---|---|---|
|
Kaassõitjaiste Välimine |
Teine rida |
|||||
|
Turvapadi aktiveeritud |
Turvapadi deaktiveeritud |
Välimine vasak |
Keskmine (3-PUNKTILINE TURVAVÖÖ) |
Välimine parem |
||
|
Rühm 0 (0-9 kuud) |
kuni 10 kg |
X |
U* |
U |
X |
U |
|
Rühm 0 + (0–2 aastat) |
kuni 13 kg |
X |
U* |
U |
X |
U |
|
Rühm I (9 kuud – 4 aastat) |
9 kuni 18 kg |
X |
U* |
U |
X |
U |
|
Rühm II (15 kuni 25 kg) |
15 kuni 25 kg |
UF |
U* |
U |
X |
U |
|
Rühm III (22 kuni 36 kg) |
22 kuni 36 kg |
UF |
U* |
U |
X |
U |
U = sobib selles massirühmas kasutamiseks heaks kiidetud universaalsete kategooria laste turvasüsteemidele
U* = sobib "universaalse" kategooria lapse turvasüsteemide jaoks, mille seljatoe nurk on reguleeritud püstiasendisse
UF = sobib selles massirühmas kasutamiseks heaks kiidetud universaalse kategooria laste turvasüsteemidele
L = sobib lisatud loendis toodud konkreetsetele lapse turvasüsteemidele. Need laste turvasüsteemid kuuluvad kategooriasse "spetsiaalne sõiduk", "piiratud" või "pooluniversaal".
B = selle massirühma jaoks kinnitatud sisseehitatud turvasüsteem.
X = isteasend ei sobi selle massirühma lastele.
* Ärge kunagi paigaldage lapse turvasüsteemi teise istmerea keskmisele istmele ilma tugijalata.
Istmete sobivus universaalkategooria kinnitusega turvatooli vastavalt ECE-reeglitele kinnitamiseks (v.a Euroopas)
Kasutage lapse turvasüsteemi, mis on ametlikult heaks kiidetud ja teie lapse jaoks sobiv. Lapse turvasüsteemi kasutamisel järgige järgnevat tabelit.
|
Kaalukategooria |
Istekoht |
||||||
|---|---|---|---|---|---|---|---|
|
Kaassõitjaiste Välimine |
Teine rida |
||||||
|
Turvapadi aktiveeritud |
Turvapadi deaktiveeritud |
Välimine vasak |
Keskmine (3-PUNKTILINE TURVAVÖÖ) |
Keskmine (2-PUNKTILINE TURVAVÖÖ) |
Välimine parem |
||
|
Rühm 0 (0-9 kuud) |
kuni 10 kg |
X |
U* |
U |
X |
X |
U |
|
Rühm 0 + (0–2 aastat) |
kuni 13 kg |
X |
U* |
U |
X |
X |
U |
|
Rühm I (9 kuud – 4 aastat) |
9 kuni 18 kg |
X |
U* |
U |
X |
X |
U |
|
Rühm II |
15 kuni 25 kg |
UF |
U* |
U |
X |
X |
U |
|
Rühm III |
22 kuni 36 kg |
UF |
U* |
U |
X |
X |
U |
U = sobib selles massirühmas kasutamiseks heaks kiidetud universaalsete kategooria laste turvasüsteemidele
U* = sobib "universaalse" kategooria lapse turvasüsteemide jaoks, mille seljatoe nurk on reguleeritud püstiasendisse
UF = sobib selles massirühmas kasutamiseks heaks kiidetud universaalse kategooria laste turvasüsteemidele
L = sobib lisatud loendis toodud konkreetsetele lapse turvasüsteemidele. Need laste turvasüsteemid kuuluvad kategooriasse "spetsiaalne sõiduk", "piiratud" või "pooluniversaal".
B = selle massirühma jaoks kinnitatud sisseehitatud turvasüsteem.
X = isteasend ei sobi selle massirühma lastele.
* Ärge kunagi paigaldage lapse turvasüsteemi teise istmerea keskmisele istmele ilma tugijalata.
i-Size turvatoolid, mis vastavad ECE nõuetele
|
Kaalukategooria |
Istekoht |
|||
|---|---|---|---|---|
|
Kaassõitjaiste Välimine |
Teine rida |
|||
|
Välimine vasak |
Keskmine iste |
Välimine parem |
||
|
i-size turvatoolid |
X |
i-U |
X |
i-U |
i-U = Sobib näoga või seljaga sõidusuunas i-suurusklassi universaalkategooria turvatoolidele.
i-UF = sobib ainult näoga sõidusuunas i-suurusega "universaalsete" lapse turvasüsteemidele
X = Selle kaalukategooria lapsele sobimatu istekoht
* i-Size turvatooli paigaldamine
-
Eesmine juhiiste: istmekõrgus peab olema seatud ülemisse asendisse. (Kui kõrguse reguleerimisseade puudub, tuleb iste liigutada 10 mm võrra eesmisesse keskmisesse asendisse.)
-
Eesmine kaassõitjaiste: iste tuleb liigutada kõige eesmisesse asendisse.
Soovituslikud lapse turvasüsteemid – Euroopas
|
Kaalukategooria |
Nimi |
Tooja |
Kinnituse tüüp |
ECE-R44 kinnituse nr |
|---|---|---|---|---|
|
Rühm 0-1 |
iZi Combi X4 ISOfix |
BeSafe |
Paigaldatakse ISOFIX-kinnituse külge, koos tugijalaga, seljaga sõidusuunas, SIP+ POLE kasutusel |
ECE R44-04 4201 |
|
I rühm |
Duo Plus |
Britax Römer |
Näoga sõidusuunas ISOFIX kinnituse ja ülarihmaga |
E1 04301133 |
|
II rühm |
KidFix II XP |
Britax Römer |
Näoga sõidusuunas ISOFIX-kinnituse ja turvavööga |
E1 04301323 |
|
III rühm |
Junior III |
Graco |
Näoga sõidusuunas ja turvavööga |
E11 03.44.164 E11 03.44.165 |
* Graco Junior III kasutatakse ilma seljatoeta
Turvatooli valmistajate kodulehed
Britax Römer http://www.britax.com
Graco http://www.gracobaby.com
BeSafe https://www.besafe.com/
