Esilambi ja esimese udutule suunamine (Euroopa)
Esitulede valgusvihu suuna reguleerimine
-
Täitke rehvid normikohase rõhuni ja tühjendage auto igasugusest pagasist, nii et autosse jääks vaid juht, varuratas ja autoga kaasasolevad tööriistad.
-
Auto peab asuma tasasel horisontaalsel aluspinnal (põrandal).
-
Joonistage ekraanile vertikaaljooned (vertikaaljooned peavad läbima vastava esitule valgusvihukeskosa) ja horisontaaljoon (horisontaaljoon peab läbima esitulede valgusvihu keskosa).
-
Kui esituled ja aku on normaalses seisukorras, suunake esitulede valgusviht nii, et kõige eredam osa langeb horisontaal- ja vertikaaljoontele.
-

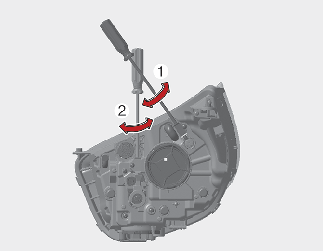

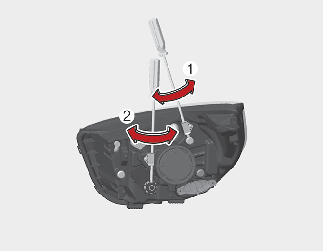

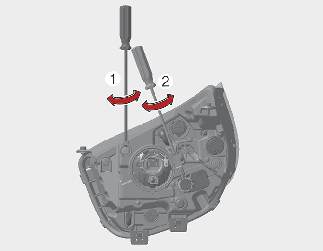

Lähi- ja kaugtule valgusvihkude vasakule või paremale suunamiseks keerake regulaatorit (1) päri- või vastupäeva. Lähi- või kaugtule valgusvihkude üles või alla suunamiseks keerake regulaatorit (2) päri- või vastupäeva.
Esiudutulede valgusvihu suuna reguleerimine
Esimesi udutulesid suunatakse samuti nagu laternaid.
Kui esiudutuled ja aku on normaalses seisukorras, suunake udutulesid.

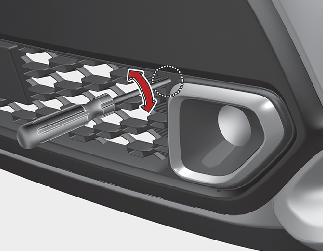

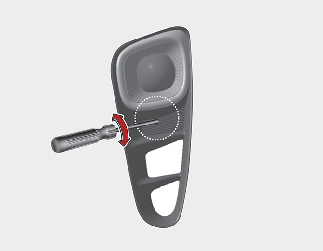

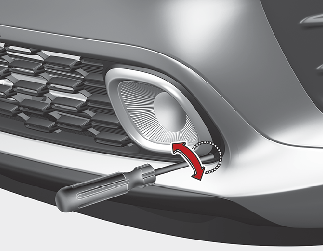

Udutulede üles või alla suunamiseks keerake regulaatorit päri- või vastupäeva.

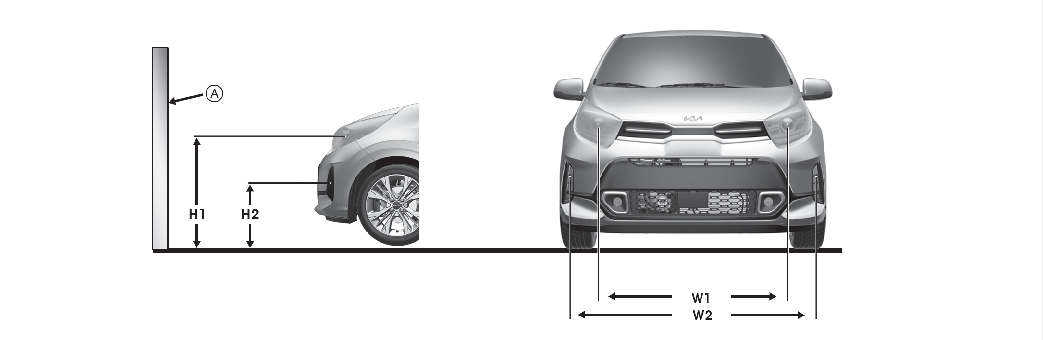

* A: Ekraan
Ühik: mm (tolli)
|
Auto seisund |
Esituli (MFR-tüüpi) |
Esituli (projektsioonitüüp) |
Esituli (BI-function tüüpi) |
|||
|---|---|---|---|---|---|---|
|
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
|
|
Lähi-/kaugtuli |
Lähi-/kaugtuli |
Lähi-/kaugtuli |
Lähi-/kaugtuli |
Lähi-/kaugtuli |
Lähi-/kaugtuli |
|
|
H1 |
W1 |
H1' |
W1' |
H1'' |
W1'' |
|
|
Juhita / [mm (tolli)] |
755 (29,7) |
1060 (41,7) |
768 (30,2) |
1117 (44,0) |
753 (29,6) |
1098 (43,2) |
|
Juhiga / [mm (tolli)] |
745 (29,3) |
1060 (41,7) |
758 (29,8) |
1117 (44,0) |
743 (29,3) |
1098 (43,2) |
|
Auto seisund |
Esiudutuli (tüüp A) |
Esiudutuli (tüüp B) |
Esiudutuli (tüüp C) |
|||
|---|---|---|---|---|---|---|
|
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
Kõrgus maapinnast |
Lampidevaheline kaugus |
|
|
H2 |
W2 |
H2' |
W2' |
H2'' |
W2'' |
|
|
Juhita / [mm (tolli)] |
495 (19,5) |
1336 (52,6) |
318(12,5) |
846(33,3) |
332(13,1) |
925(36,4) |
|
Juhiga / [mm (tolli)] |
485 (19,1) |
1336 (52,6) |
308(12,1) |
846(33,3) |
322(12,7) |
925(36,4) |
A: Auto telg
B: Vasaku esitule pirni keskosa
C: Parema esitule pirni keskosa
D: Esitule keskosa horisontaaljoon
E: Maapind
F: Lõikejoon
-
Lülitage lähituled sisse, kui juht ei ole autos.
-
Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
-
Lähitulede reguleerimisel peab vertikaalse reguleerimise viima läbi peale horisontaalset reguleerimist.
-
Kui autol on esitulede regulaator, pange regulaatori lüliti 0 asendisse.
A: Auto telg
B: Vasaku esitule pirni keskosa
C: Parema esitule pirni keskosa
D: Esitule keskosa horisontaaljoon
E: Maapind
F: Lõikejoon
-
Lülitage lähituled sisse, kui juht ei ole autos.
-
Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
-
Lähitulede reguleerimisel peab vertikaalse reguleerimise viima läbi peale horisontaalset reguleerimist.
-
Kui autol on esitulede regulaator, pange regulaatori lüliti 0 asendisse.
A: Auto telg
B : Vasakpoolse udutule lambi keskpunkti läbiv püstjoon
C : Parema udutule pirni keskosa vertikaaljoon
D : Udutule pirni keskosa horisontaaljoon
E: Maapind
F: Lõikejoon
G : Ülapiirang
-
Lülitage esiudutuled sisse, kui juht ei ole autos.
-
Lõikejoon peab olema projitseeritud lubatud vahemikus (varjutatud ala).
