Kaitsme- ja releeploki kirjeldus

Juhipoolse külje kaitsmeplokk

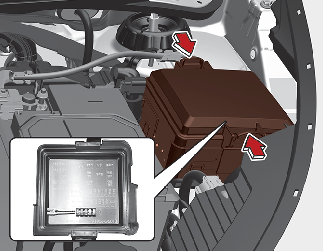

Mootoriruumi kaitsmeplokk

Leiate kaitsme-/releepaneeli katetelt kaitsme/relee sildi selle nime ja võimsusega.

MÄRKUS

Kõik selles juhendis olevad kaitsmepaneeli kirjeldused ei pruugi rakenduda teie sõidukile. See on printimise ajal täpne. Oma sõiduki kaitsmepaneeli uurides vaadake kaitsmepaneeli silti.

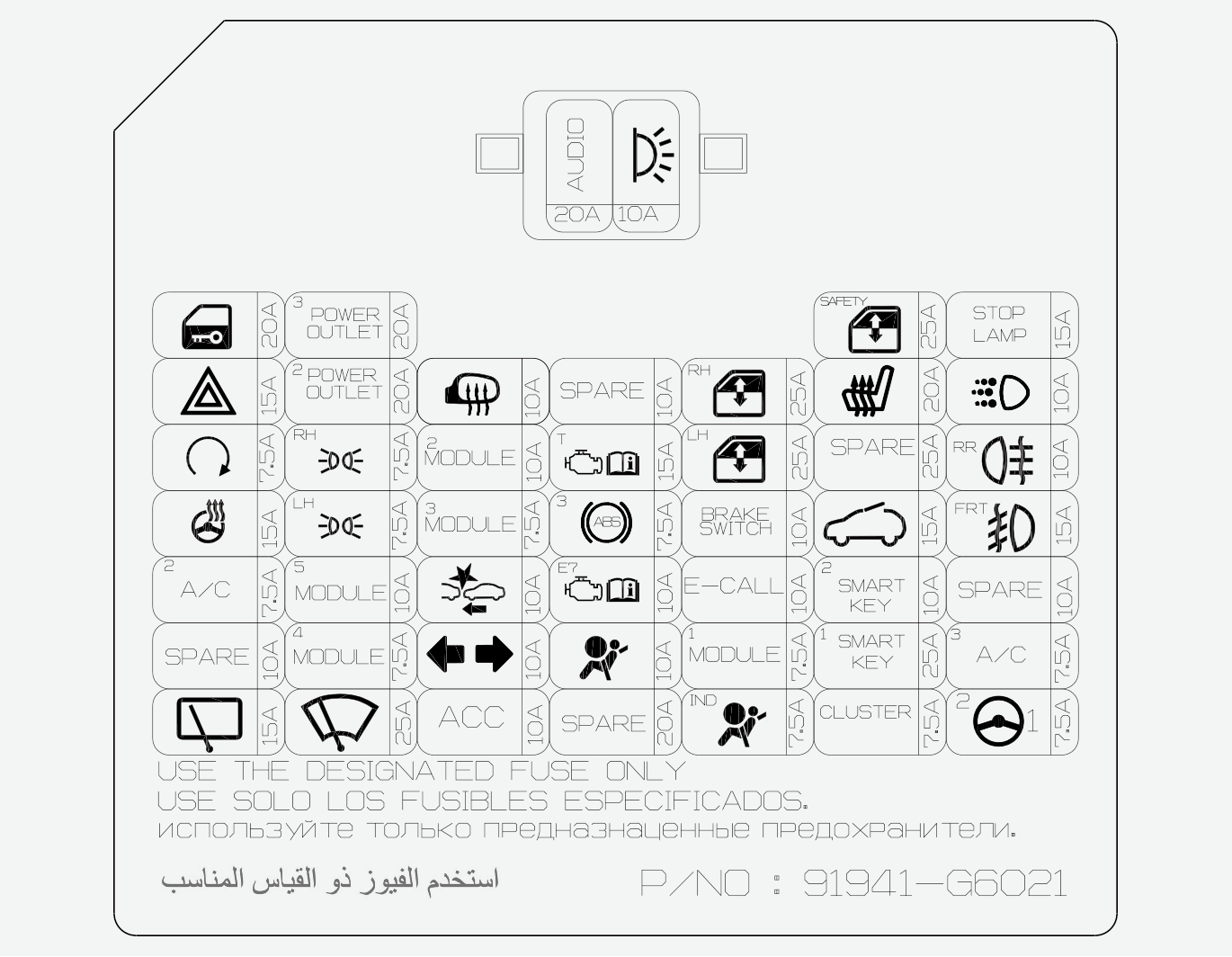

Juhipoolse külje kaitsmeplokk

Näidikupaneel (juhikülje kaitsmepaneel)

Sümbol	Kaitsme võimsus	Kaitstav komponent
	20 A	Audio, audio/video- ja navigatsioonisüsteemi juhtplokk, madalpinge DC-DC muundur
	10 A	Näidikuplokk, BCM (kere juhtmoodul)/SLM(turvavöö ja valgustuse moodul), õhukonditsioneeri juhtmoodul, MUT(mitmik-seadmetest), juhi päikesesirmi valgusti, pakiruumi valgustus, sisevalgusti/laekonsooli valgusti, välise peegli lüliti toide, fotoandur, pimenurga hoiatussüsteem
	20 A	Juhiukse lukustusriiv, tagaluugi lukust avamise relee, ukse lukustamise / lukust avamise relee
	20 A	Voolupesa
	25 A	Juhi aknatõstuki blokeerimise moodul.
	15 A	SSEM (Stopp-signaali elektrooniline moodul)
	15 A	BCM (kere juhtmoodul), ohulüliti
	20 A	Sigaretisüütaja
	10 A	Välise peegli soojendus, ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul), õhukonditsioneeri juhtmoodul
	10 A	–
	25 A	Elektrilise akna pealüliti, reisijate elektrilise akna lüliti
	20 A	Juhi/kaassõitja istmesoojendi moodul
	10 A	DRL (päevatulede) relee
	7,5 A	[Ilma võtmeta sisenemise süsteemita] siduri lüliti, ECM (mootori juhtmoodul), elektroonilise võtme juhtmoodul, mootoriruumi ühendusplokk (käivitusrelee), tõkestuslüliti [võtmeta sisenemise süsteemiga], valvesignalisatsiooni relee
	7,5 A	Esituli parema käepideme poolel, tagumine kombineeritud valgusti parema käepideme poolel, valgustus(+), numbrimärgi tuli parema käepideme poolel
	10 A	Konsooli lüliti, juhi/kaassõitme konsooli moodul, sisepeegel, esitule kõrguse regulaatori ajam vasaku käepideme poolel / parema käepideme poolel, MUT(mitmikseadme test), automatiseeritud manuaalkäigukasti käiguvahetuse märgutuli, e-kõne moodul, audio, audio/video- ja navigatsioonisüsteemi juhtplokk, õhukonditsioneeri juhtmoodul, madalpinge DC-DC muundur, spiraaljuhe
	15 A	Mootoriruumi ühendusplokk (tagurdustule lüliti, vaakumpumba relee, tagurdustule relee), piduritule lüliti, vaakumi surve lüliti, sõiduki kiiruse andur, siduri andur, tõkestuslüliti, automatiseeritud manuaalkäigukasti käiguvahetus, automatiseeritud manuaalkäigukasti juhtmoodul
	25 A	Elektrilise akna pealüliti, reisijate elektrilise akna lüliti
	25 A	–
	10 A	Tagumine udutuli, näidikuplokk
	15 A	Spiraaljuhe (istmesoojendus)
	7,5 A	Esituli vasaku käepideme poolel, tagumine kombineeritud valgusti vasaku käepideme poolel, numbrimärgi tuli vasaku käepideme poolel
	7,5 A	BCM (kere juhtmoodul), armatuurlaua lüliti, pimenurga hoiatussüsteem
	7,5 A	ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul, diagnostika
	10 A	Piduritulede lüliti, targa võtmepuldi juhtmoodul
	15 A	Katuseluugi mootor
	15 A	Eesmine udutuli, näidikuplokk
	7,5 A	Õhukonditsioneeri juhtmoodul, topelt-rõhulüliti, mootoriruumi ühendusplokk (puhuri relee)
	10 A	Mootoriruumi ühendusplokk (esitule alumise asendi relee, esitule ülemise asendi relee), düüsi soojendi, juhi/kaassõitja istme juhtmoodul
	10 A	AEB (autonoomse hädapidurdamise) juhtmoodul, esikaamera moodul
	10 A	PCM (jõuülekande juhtmoodul)/ECM (mootori juhtmoodul), elektroonilise võtme juhtmoodul / immobilisaatori juhtmoodul
Üleeuroopalise automaatse hädaabikõnesüsteem	10 A	E-kõne moodul
	10 A	Immobilisaatori moodul
	10 A	–
	10 A	–
	7,5 A	BCM (kere juhtmoodul)/SLM (turvavöö ja valgustuse moodul), elektroonilise võtme juhtmoodul
	10 A	Ohutulede lüliti
	10 A	ACU (turvapadja juhtplokk)
	7,5 A	BCM (kere juhtmoodul)/SLM (turvavöö ja valgustuse moodul)
	25 A	Elektroonilise võtme juhtmoodul
	7,5 A	Õhukonditsioneeri juhtmoodul
	15 A	Mitmefunktsiooniline lüliti (klaasipuhasti)
	25 A	Mitmefunktsiooniline lüliti (klaasipuhasti), esiklaasipuhasti mootor
	10 A	BCM (kere juhtmoodul)/SLM (istme ja turvavöö moodul), MTS (Mozen Telematics süsteem), e-kõne moodul, audio, madalpinge DC-DC muundur, audio/video- ja navigatsioonisüsteemi juhtplokk, elektroonilise võtme juhtmoodul, välise peegli lüliti toide, pistikupesa relee
	20 A	–
	7,5 A	Näidikuplokk, õhukonditsioneeri juhtmoodul
	7,5 A	Näidikuplokk
	7,5 A	MDPS (mootori juhitud roolivõimendi) seade

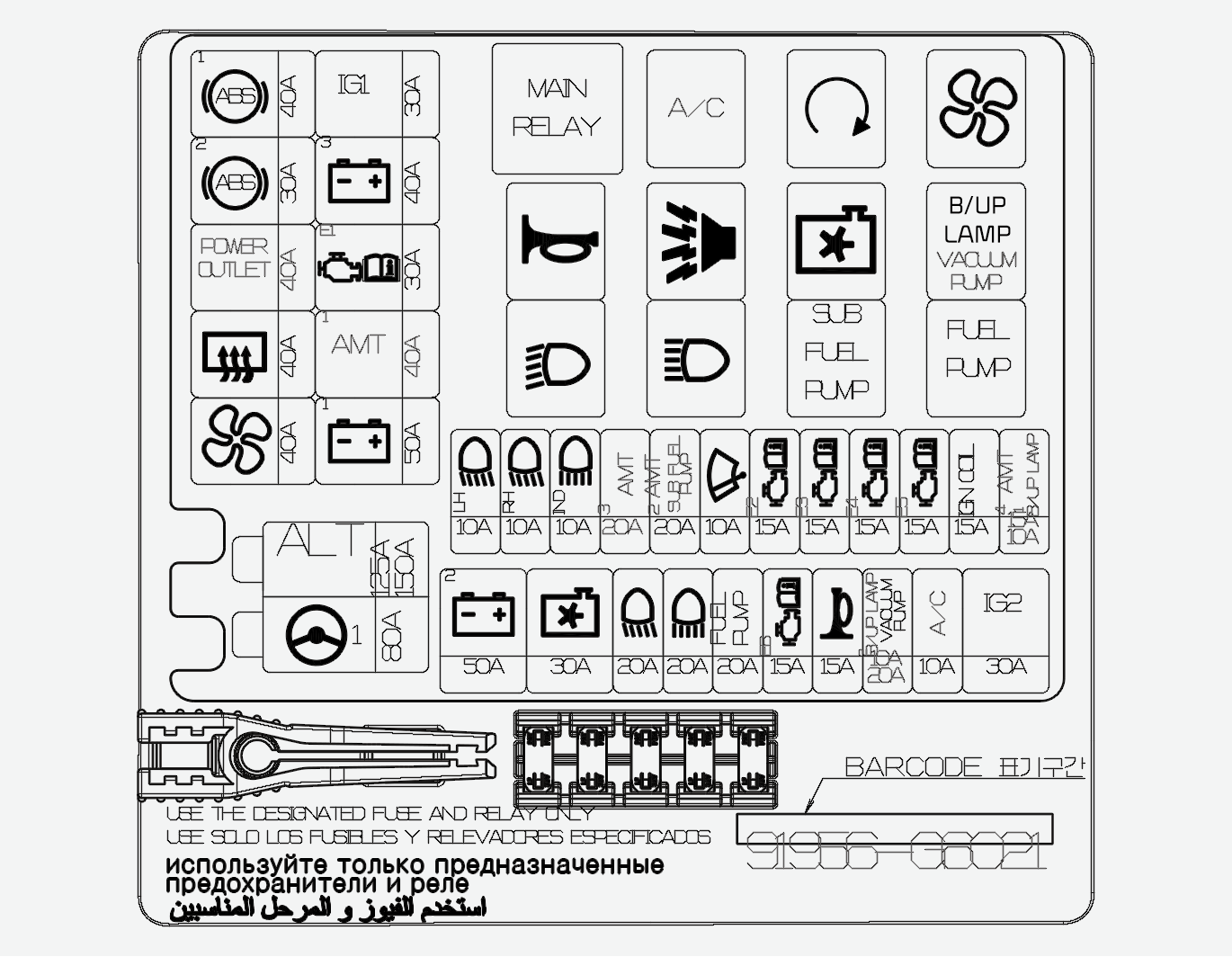

Mootoriruumi kaitsmeplokk

Mootoriruumi kaitsmepaneel [(bensiinimootor) 1.0 MPI, 1.2 MPI], [Smartstream G1.0, G1.2]

Sümbol	Kaitsme võimsus	Kaitstav komponent
	125A (ilma ISG-ta) 150A (ISG-ga)	Kaitse (ABS1, ABS2, RR UDUEEMALDUS, PISTIKUPESA, PUHUR), generaator
	80 A	MDPS (mootori juhitud roolivõimendi) moodul
	40 A	ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul, mitmeotstarbeline testimise konnektor
	30 A	[Elektroonilise võtmega] PDM releekarp (IG1 relee, ACC relee) [ilma elektroonilise võtmeta] süütelüliti
	30 A	ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul
	40 A	Näidikupaneeli ühendusplokk (tagatule relee), näidikupaneeli ühendusploki kaitse (ukselukk, ohutuled)
	40 A	Näidikupaneeli ühendusplokk (pistikupesa relee)
	30 A	[Smartstream G1.0, G1.2] pearelee (KAITSE - ECU2, ECU3)
	40 A	Näidikupaneeli ühendusplokk (tagumise udueemaldi relee)
	40 A	KAITSE (AMT2, AMT3, AMT4)
	40 A	Puhuri relee
	50 A	Näidikupaneeli ühendusplokk (elektrilise aknatõstuki relee), näidikupaneeli ühendusploki kaitse (katuseluuk, istmesoojendi, elektrooniline võti 1, elektrooniline võti 2, piduri lüliti, elektrilise aknatõstuki ohutussüsteem, E-KÕNE)
	10 A	Esituli vasaku käepideme poolel, näidikuplokk
	10 A	Esituli parema käepideme poolel
	10 A	Näidikuplokk
	20 A	Automatiseeritud manuaalkäigukasti juhtmoodul
	20 A	Automatiseeritud manuaalkäigukasti juhtmoodul
	10 A	ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)
	15 A	[Smartstream G1.0, G1.2] ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)
	15 A	ECM (mootori juhtmoodul)/PCM (jõuülekande juhtmoodul) [(bensiinimootor) 1.0 MPI, 1.2 MPI] õhukonditsioneeri kompressori relee, jahutusventilaatori relee, õli reguleerimisventiil IN/EX(M/T), puhastust reguleeriv solenoidklapp (M/T), jahutusvedeliku sulgeklapp (A/T)
	15 A	Kanistri sulgeklapp, rattaandur parema käepideme poolel, hapnikandur üles/alla [(bensiinimootor) 1.0 MPI, 1.2 MPI], jahutusvedeliku sulgeklapp (M/T) [Smartstream G1.0, G1.2] ECM (mootori juhtmoodul)/PCM (jõuülekande juhtmoodul), puhastust reguleeriv solenoidklapp, varieeruv sisselaske solenoidklapp, õli reguleerimisventiil IN/EX, õhukonditsioneeri relee, jahutusventilaatori relee, varieeruv õlipump
	15 A	ECM (mootori juhtmoodul)/PCM (jõuülekande juhtmoodul), kütusepumba relee, pihusti nr 1/2/3/4 [(bensiinimootor) 1.0 MPI, 1.2 MPI], õli reguleerimisventiil IN/EX(A/T), puhastust reguleeriv solenoidklapp (A/T)
	15 A	Süütepool nr 1/2/3/4 kondensaator [(bensiinimootor) 1.2 MPI]
	15 A (AMT-ga)	Automatiseeritud manuaalkäigukasti juhtmoodul
	10 A (ilma AMT-ta)	Tagurdustule lüliti, näidikuplokk, audio/video- ja navigeerimissüsteemi juhtplokk, tagurdustuli, sisevalgusti
	50 A	Näidikupaneeli ühendusploki kaitse (eesmine udutuli, tagumine udutuli, audio, sisevalgusti, DRL, pidurituli)
	30 A	Jahutusventilaatori relee
	20 A	Esitule madala asendi relee
	20 A	Esitule kõrge asendi relee
	20 A	Kütusepumba relee
	15 A	ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)
	15 A	Autopasuna relee, vargusvastase alarmsüsteemi signaali relee
	10 A (AMT-ga)	Tagurdamistule relee
	20 A (A/T-ga)	Vaakumpumba relee
	10 A	Õhukonditsioneeri relee
	30 A	Käivitusrelee, PDM releekarp (IG2 relee), süütelüliti

Relee [(bensiinimootor) 1.0 MPI, 1.2 MPI], [Smartstream G1.0, G1.2]

Sümbol	Relee nimi	Tüüp
	Pearelee	MINI
	Õhukonditsioneeri relee	MIKRO
	Käivitusrelee	KÕRGEPINGE MIKRO
	Puhuri relee	KÕRGEPINGE MIKRO
	Signaali relee	MIKRO
	Vargusvastase alarmsüsteemi signaali relee	MIKRO
	Jahutusventilaatori relee	KÕRGEPINGE MIKRO
	AMT tagurdustule relee (AMT-ga)	MIKRO
	Vaakumpumba relee (A/T-ga)	MIKRO
	Esitule madala asendi relee	KÕRGEPINGE MIKRO
	Esitule kõrge asendi relee	MIKRO
	Kütusepumba relee	MIKRO

Mootoriruumi kaitsmepaneel [(bensiinimootor) 1.0 FFV]

Sümbol	Kaitsme võimsus	Kaitstav komponent
	125A	Kaitse (ABS1, ABS2, RR UDUEEMALDUS, PISTIKUPESA, PUHUR), generaator
	80 A	MDPS (mootori juhitud roolivõimendi) moodul
	40 A	ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul, mitmeotstarbeline testimise konnektor
	30 A	[Elektroonilise võtmega] PDM releekarp (IG1 relee, ACC relee) [ilma elektroonilise võtmeta] süütelüliti
	30 A	ABS-i (blokeerumisvastase pidurisüsteemi)/ESC (elektroonilise stabiilsuskontrolli) juhtmoodul
	40 A	KAITSE (KÜTUSEPUMBA ALL), näidikupaneeli ühendusplokk (tagatule relee), näidikupaneeli ühendusploki kaitse (ukselukk, ohutuled)
	40 A	Näidikupaneeli ühendusplokk (pistikupesa relee)
	30 A	Pearelee
	40 A	Näidikupaneeli ühendusplokk (tagumise udueemaldi relee)
	40 A	Puhuri relee
	50 A	Näidikupaneeli ühendusplokk (elektrilise aknatõstuki relee), näidikupaneeli ühendusploki kaitse (katuseluuk, istmesoojendi, elektrooniline võti 1, elektrooniline võti 2, pidurilüliti, elektrilise aknatõstuki ohutussüsteem)
	10 A	Esituli vasaku käepideme poolel, näidikuplokk
	10 A	Esituli parema käepideme poolel
	10 A	Näidikuplokk
	20 A	Kütusepumba alune relee
	10 A	ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)
	15 A	ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul) [M/T] puhastust reguleeriv solenoidklapp, õli reguleerimisventiil SEES, hapnikuandur üles/alla, õhukonditsioneeri relee, kütusepumba relee, nukkvõlli asendiandur SEES IN [A/T], jahutusventilaatori relee
	15 A	[M/T] jahutusventilaatori relee, [A/T] puhastust reguleeriv solenoidklapp, õli reguleerimisventiil SEES, hapnikuandur üles/alla, õhukonditsioneeri relee, kütusepumba relee, nukkvõlli asendiandur SEES
	15 A	ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul), pihusti nr 1/2/3, kütusepumba alune relee
	15 A	Süütepool nr 1/2/3, kondensaator
	10 A	Tagurdustule lüliti, näidikuplokk, audio/video- ja navigeerimissüsteemi juhtplokk, tagurdustuli, sisevalgusti
	50 A	Näidikupaneeli ühendusploki kaitse (eesmine udutuli, tagumine udutuli, audio, sisevalgusti, DRL, pidurituli)
	30 A	Jahutusventilaatori relee
	20 A	Esitule madala asendi relee
	20 A	Esitule kõrge asendi relee
	20 A	Kütusepumba relee
	15 A	ECM (mootori juhtmoodul) / PCM (jõuülekande juhtmoodul)
	15 A	Autopasuna relee, vargusvastase alarmsüsteemi signaali relee
	10 A	Õhukonditsioneeri relee
	30 A	Käivitusrelee, PDM releekarp (IG2 relee), süütelüliti

Relee [(bensiinimootor) 1.0 FFV]

Sümbol	Relee nimi	Tüüp
	Pearelee	MINI
	Õhukonditsioneeri relee	MIKRO
	Käivitusrelee	KÕRGEPINGE MIKRO
	Puhuri relee	KÕRGEPINGE MIKRO
	Signaali relee	MIKRO
	Vargusvastase alarmsüsteemi signaali relee	MIKRO
	Jahutusventilaatori relee	KÕRGEPINGE MIKRO
	Esitule madala asendi relee	KÕRGEPINGE MIKRO
	Esitule kõrge asendi relee	MIKRO
	Kütusepumba alune relee	MIKRO
	Kütusepumba relee	MIKRO
