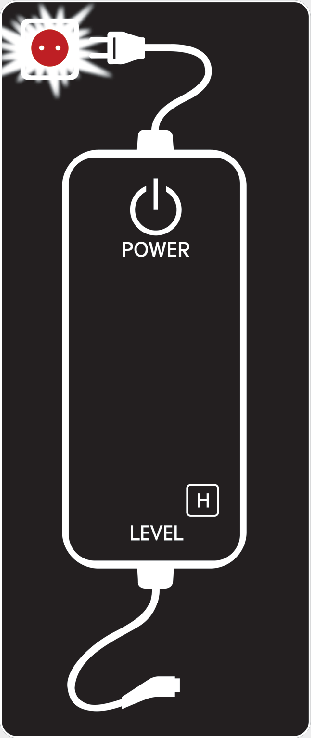

Tipo A

Tipo B

Si el cargador de CA no está disponible, se puede utilizar el cargador de mantenimiento.

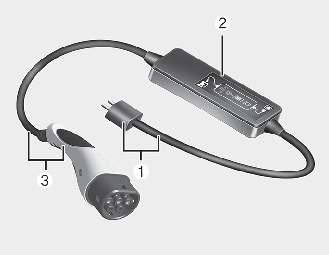

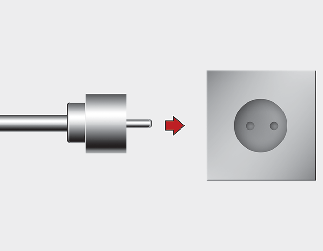

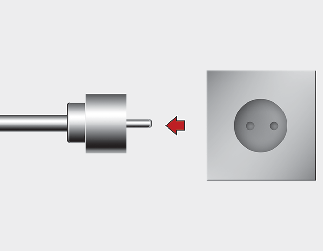

1. Enchufe y cable

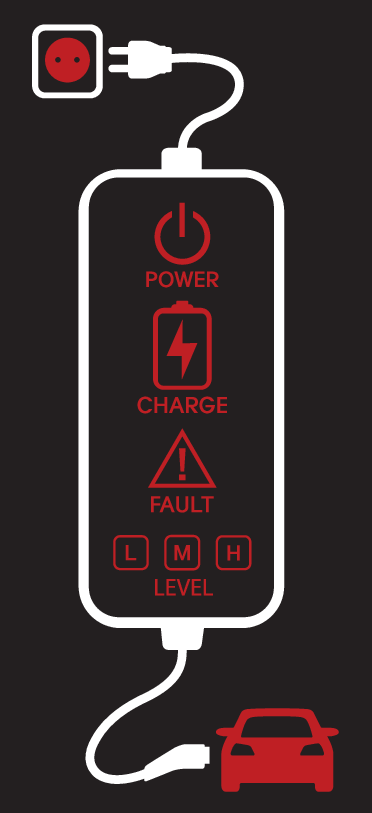

2. Caja de control (ICCB)

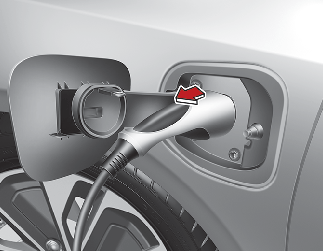

3. Conector/cable de carga

*: En función de la región, es posible que este cable no se suministre con el vehículo.

Si el conector de carga no se desconecta debido a que la batería está descargada y/o a un fallo del sistema eléctrico, abra el capó y tire ligeramente del cable de emergencia. A continuación, el conector de carga se desconectará.

Si la puerta de carga no se abre inmediatamente con el cable de emergencia en funcionamiento, pulse la puerta de carga ligeramente y tire de nuevo del cable de emergencia.

Es posible que el bloqueo del cable de carga no funcione correctamente cuando materiales extraños como el polvo penetran en el cable o el cable está incrustado con hielo.

En este caso, es posible que el cable de carga no esté desconectado del vehículo.

Si esto ocurre, abra el capó y tire ligeramente de 2 a 3 veces del cable de emergencia antes de iniciar la carga.

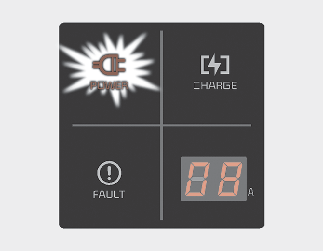

Puede inspeccionar el estado de la carga en el exterior del vehículo al cargar o utilizar (no se encuentra en el estado de conducción) la batería de alto voltaje.

La carga tarda unas 2,3 horas o más en completarse.

Para obtener más información acerca del indicador de estado de la carga, consulte Más detalles.

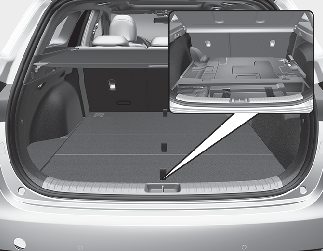

Tras la utilización del cargador de mantenimiento, recomendamos guardarlo en la caja de almacenamiento.

• Utilice un cable de carga portátil homologado por Kia.

• No intente reparar, desmontar ni ajustar el cable de carga portátil.

• No utilice un cable alargador ni un adaptador.

• Deje de utilizarlo inmediatamente si se enciende un testigo de advertencia de avería.

• No toque el enchufe ni el conector de carga con las manos mojadas.

• No toque el terminal del conector de carga de CA ni la toma de carga de CA del vehículo.

• No conecte el conector de carga a un voltaje que no cumpla las especificaciones.

• No utilice el cable de carga portátil si está desgastado, pelado o si presenta algún daño.

• Si la caja de la ICCB y el conector de carga de CA están dañados, agrietados o si los cables están pelados, no use el cable de carga portátil.

• Impida que niños accionen o toquen el cable de carga portátil.

• Mantenga la caja de control siempre seca.

• Mantenga los cuerpos extraños alejados del conector de carga de CA y del terminal del enchufe.

• No pise ningún cable. No tire de ningún cable, no lo retuerza ni doble.

• No realice la carga durante una tormenta con relámpagos.

• No deje caer la caja de control ni coloque un objeto pesado sobre la misma.

• No coloque ningún objeto que genere temperaturas elevadas cerca del cargador durante el proceso de carga.

• La carga con una toma de corriente eléctrica doméstica dañada o desgastada puede causar el riesgo de sufrir una descarga eléctrica. Si duda acerca del estado de la toma de corriente eléctrica doméstica, hágala revisar por un electricista.

• Deje de utilizar inmediatamente el cable de carga portátil si la toma de corriente eléctrica doméstica o alguno de los componentes se sobrecalienta o nota un olor a quemado.

Si no puede cargar la batería de alto voltaje después de conectar el cargador, verifique lo siguiente:

1. Compruebe los ajustes de carga del vehículo.

   (Por ejemplo, una vez ajustada la carga programada, la carga no se inicia inmediatamente al conectar el cargador de CA o el cable de carga portátil).

2. Compruebe el estado de funcionamiento del cargador de CA y del cargador portátil.

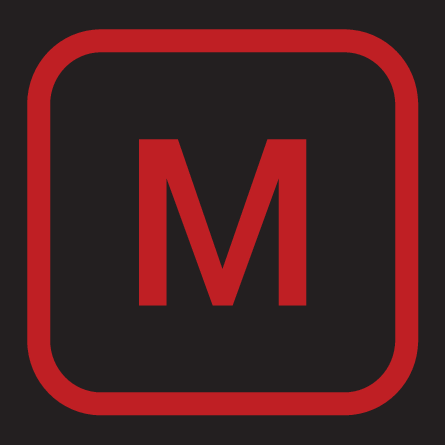

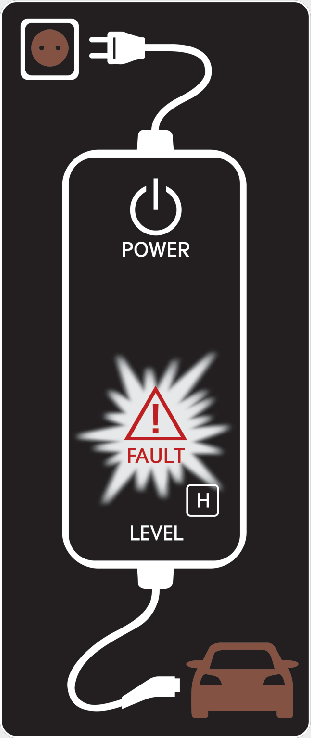

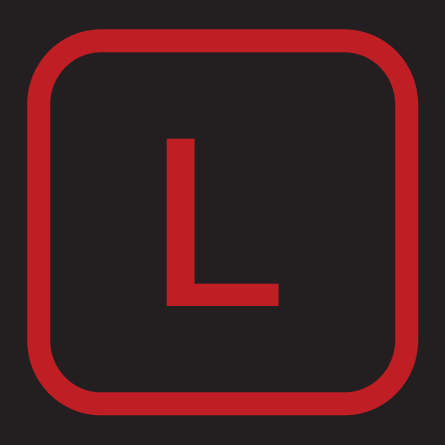

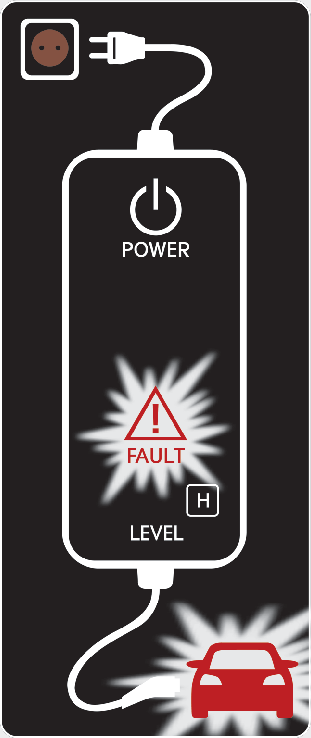

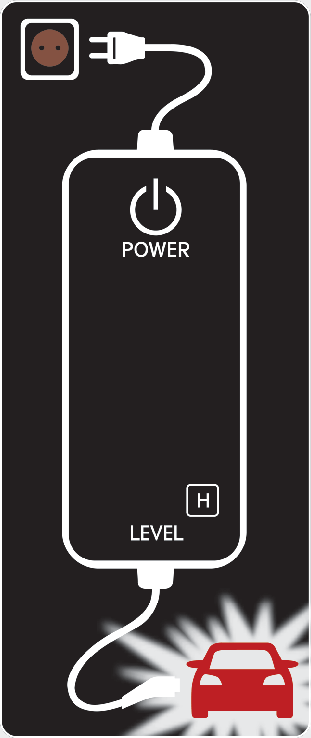

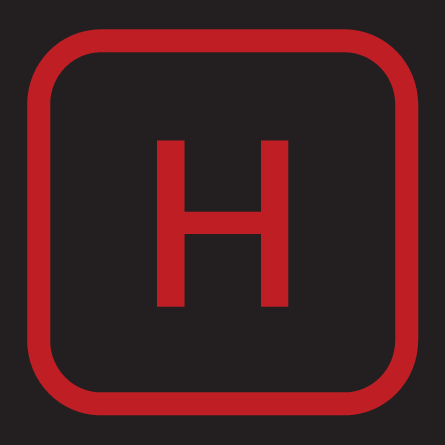

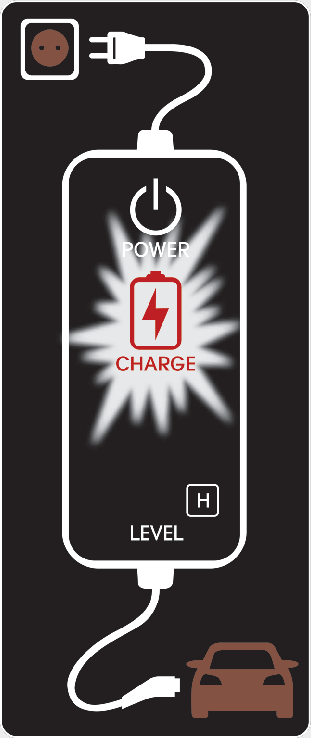

   (Estado del cargador portátil)

   * El método real para indicar el estado de la carga podría variar en función del fabricante del cargador.

3. Cuando el vehículo no carga y aparece un mensaje de advertencia en el tablero de instrumentos, verifique el mensaje correspondiente.

4. Si el vehículo se ha cargado adecuadamente al cargarlo con otro cargador que funciona con normalidad, póngase en contacto con el fabricante del cargador.

5. Si el vehículo no se carga con otro cargador que funciona con normalidad, le recomendamos que se ponga en contacto con un distribuidor Kia autorizado para la inspección.
