Cambio del fusible del compartimento del motor

1

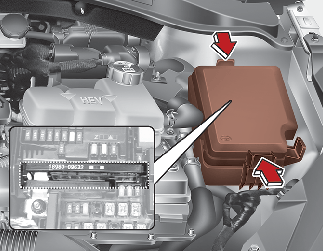

Coloque el botón ENGINE START/STOP (inicio/parada del motor) en la posición OFF (desactivado) y desactive el resto de interruptores.
2

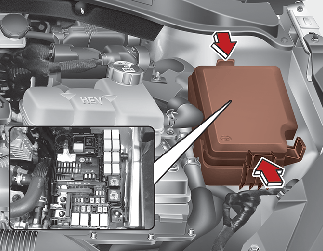

Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.

Con el fusible tipo plano desconectado, retírelo utilizando el clip diseñado para cambiar fusibles situado en la caja de fusibles del compartimento del motor. Tras retirarlo, inserte de forma segura un fusible inverso de igual cantidad.

3
Compruebe los fusibles que ha extraído; reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.
4
Introduzca el nuevo fusible de la misma potencia y asegúrese que encaja perfectamente en los clips. Si queda flojo, consulte en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.
PRECAUCIÓN

Tras comprobar el panel de fusibles en el compartimento del motor, monte la cubierta del panel de fusibles mediante un sonido de clic.

En caso contrario, el contacto con el agua podría provocar fallos eléctricos.

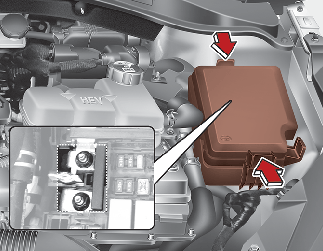

Multifusible

Si se funde el multifusible, extráigalo de la siguiente manera:

1
Desconecte el cable negativo de la batería.
2
Desmonte las tuercas como se muestra en la ilustración superior.
3
Reemplace el fusible por uno de la misma potencia.
4
Vuelva a montarlo siguiendo el proceso de desmontaje en sentido inverso.
AVISO

Si se funde el multifusible, consulte en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.

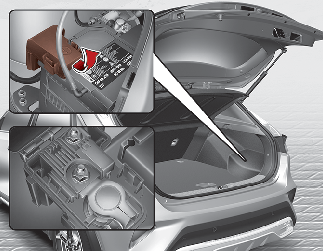

Fusible principal (híbrido enchufable)

Si se funde el fusible principal, extráigalo de la siguiente manera:

1
Apague el motor.
2
Desconecte el cable negativo de la batería.
3
Desmonte las tuercas como se muestra en la ilustración superior.
4
Reemplace el fusible por uno de la misma potencia.
5
Vuelva a montarlo siguiendo el proceso de desmontaje en sentido inverso.
AVISO

El sistema electrónico podría no funcionar correctamente cuando el compartimiento del motor y los fusibles individuales de la caja de fusibles interna están desconectados. En dicho caso, la causa del problema puede ser la desconexión del fusible principal (tipo BFT), que está situado dentro del tapón del terminal positivo (+) de la batería. Dado que el fusible principal está diseñado de modo más intricado que otras piezas, visite un taller profesional. Kia recomienda visitar el centro de servicio/distribuidor Kia autorizado más cercano.

PRECAUCIÓN

Inspeccione visualmente la tapa de la batería y compruebe que está bien cerrada. Si la tapa de la batería no está cerrada de forma segura, el sistema eléctrico podría resultar dañado debido a la entrada de humedad en el sistema.

Fusible de la batería

AVISO

Si se funde el fusible de la batería, consulte en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.

PRECAUCIÓN

Inspeccione visualmente la tapa de la batería y compruebe que está bien cerrada. Si la tapa de la batería no está cerrada de forma segura, el sistema eléctrico podría resultar dañado debido a la entrada de humedad en el sistema.
