Système de détection des occupants (ODS)
L'ODS est conçu pour détecter la présence d'un passager avant correctement assis et déterminer si le coussin gonflable frontal du passager doit être activé (peut se gonfler) ou non. Seul le coussin gonflable frontal du passager avant est commandé par l'ODS.
Ne placez rien devant le coussin gonflable du passager «
« Indicateur
Principaux composants de l'ODS
-
Un dispositif de détection est situé dans le coussin du siège du passager avant.
-
Un système électronique détermine si les systèmes de coussin gonflable passager doivent être activés ou désactivés.
-
Un témoin lumineux situé sur la console supérieure affichant les mots « PASSENGER AIR BAG »
(coussin gonflable du passager) indique que le système de coussin gonflable du passager avant est désactivé.
-
Le témoin d'avertissement de coussin gonflable de la console aérienne est interconnecté avec l'ODS.

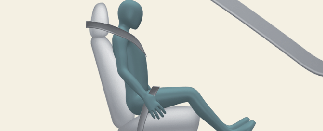

Si le siège du passager avant est occupé par une personne jugée de taille appropriée par le système et que cette personne
est assise correctement (en position droite avec le dossier de siège redressé, au centre du coussin de siège avec sa ceinture
de sécurité attachée, les jambes confortablement dépliés et les pieds au sol), le témoin « PASSENGER AIR BAG » (coussin gonflable du passager) s’éteint et le coussin gonflable du passager avant pourra se gonfler, en cas de collision frontale.
Vous trouverez le témoin « PASSENGER AIR BAG (coussin gonflable du passager)» sur la console supérieure. Ce système détecte les conditions 1~4 du tableau suivant et active
ou désactive le coussin gonflable du passager avant en fonction de ces conditions.
L'ODS peut ne pas fonctionner correctement si le passager effectue une action qui peut rendre le système de détection défaillant.
Cela comprend :
-
Le fait de ne pas s’asseoir en position verticale.
-
Le fait de s’appuyer contre la porte ou la console centrale.
-
Le fait de s’asseoir sur le côté ou sur l’avant du siège.
-
Le fait de poser les jambes sur le tableau de bord ou à d’autres endroits qui réduisent le poids du passager sur le siège avant.
-
Le fait de ne pas mettre correctement sa ceinture de sécurité.
-
Inclinaison du dossier de siège.
États et fonctionnement de l'ODS du passager avant
|
Condition détectée par le système de classification d'occupant |
Indicateur/témoin d’avertissement |
Dispositifs |
|
|---|---|---|---|
|
Voyant « PASSENGER AIR BAG OFF » |
Témoin d’avertissement du système SRS |
Coussin gonflable de passager avant |
|
|
1. Adulte*1 |
Éteint |
Éteint |
Activé |
|
2. Système de retenue pour enfant (CRS) avec enfant de moins de 12 mois*2*3*4 |
Allumé |
Éteint |
Désactivé |
|
3. Libre |
Allumé |
Éteint |
Désactivé |
|
4. Dysfonctionnement dans le système |
Éteint |
Allumé |
Activé |
(coussin gonflable du passager) peut s'allumer ou s'éteindre lorsqu'un enfant de 12 mois à 12 ans (avec ou sans système CRS)
est assis sur le siège du passager avant. Cette situation est normale.
-
Ne pas installer de siège de sécurité enfant sur le siège du passager lorsque ce dernier est détrempé par tout type de liquide.
-
Ne pas modifier ni transformer le système de détection des occupants (ODS). Cela pourrait endommager le système et l'empêcher de fonctionner correctement en cas de collision.
-
N’utilisez pas de coussins de siège recouvrant la totalité de la surface du siège, ni de systèmes de chauffage de siège du passager fabriqués en après-vente.
-
Après tout nettoyage intérieur du véhicule à la vapeur ou à l’aide d’un détergent, le siège doit être soigneusement séché. Vérifier ensuite le fonctionnement normal du témoin PASSENGER AIR BAG « OFF » (coussin gonflable passager désactivé) et des témoins des coussins gonflables.
-
Tout entretien concernant le siège du passager et le système ODS doit être effectué chez un concessionnaire agréé Kia.
-
Après le retrait ou la réinstallation du siège du passager pour des raisons de réparation, assurez-vous du bon fonctionnement du témoin « PASSENGER AIR BAG »
(coussin gonflable du passager) et du témoin d’avertissement de coussin gonflable, et ce, avec le siège du passager occupé
ou inoccupé par une personne.
Lorsque le témoin « PASSENGER AIR BAG »(coussin gonflable du passager) s’allume, le système de coussins gonflables du passager ne fonctionne pas. Le système de coussins
gonflables des passagers fonctionne au besoin si le symbole n'est pas affiché.
Ne pas modifier ni remplacer le siège du passager avant. Ne rien poser ni fixer sur le siège du passager avant, comme une couverture, une housse de siège avant ou un chauffe-siège d'après-vente sur le siège du passager avant. Cela peut nuire au système de détection des occupants.
Système ODS
Le fait de s’asseoir dans une position inadéquate nuit au système de détection d’occupant et peut entraîner la désactivation du coussin gonflable du passager avant. Il est important que le conducteur informe le passager des instructions d’assise adéquate contenues dans le présent manuel.
-
Ne pas placer de charge lourde dans la poche du dossier de siège du passager avant ou sur le siège du passager avant.
-
Ne pas poser les pieds sur le dossier du siège du passager avant.
-
Ne pas excentrer les hanches vers l'avant dans le siège.
-
Ne jamais incliner excessivement le dossier du siège du passager avant.
-

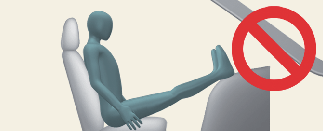

Ne jamais poser les pieds sur la planche de bord.
-

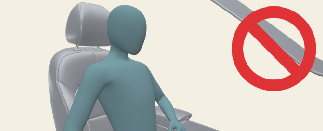

Ne jamais s’appuyer contre la porte ou la console centrale.
-
Ne pas s'asseoir avec son poids excessivement incliné vers la gauche ou la droite sur le siège du passager avant.
-
Ne pas utiliser d’accessoires de siège auto tels que des couvertures épaisses et des coussins qui recouvrent la surface du siège auto.
-
Ne vous asseyez pas sur le siège passager avec des vêtements trop épais comme des vêtements de ski et un protecteur de hanche.
-
Ne placez pas d'appareils électroniques, tels des ordinateurs portables et un lecteur DVD, ou des matériaux conducteurs tels des bouteilles d'eau, sur le siège du passager.
-
Ne pas utiliser des appareils électroniques tels que des ordinateurs portables et des radios satellites qui utilisent des chargeurs à onduleur.
-

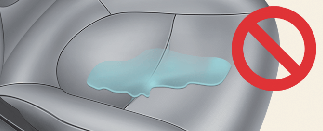

Siège passager mouillé
Ne pas renverser de liquide sur le siège passager. Tout liquide renversé sur le siège du passager peut causer l’affichage ou le dysfonctionnement du témoin d’avertissement de coussin gonflable. En cas de renversement de liquide sur le siège passager, veiller à sécher ce dernier parfaitement avant de reprendre la route.
Lorsqu’un adulte est assis sur le siège du passager avant, si le témoin « PASSENGER AIR BAG » (coussin gonflable du passager) est allumé, placez le bouton ENGINE START/STOP (démarrage/arrêt du moteur) à la position OFF
(arrêt) et demandez au passager de s'asseoir correctement (assis en position verticale avec le dossier de siège redressé,
bien centré sur le coussin de siège avec sa ceinture de sécurité attachée, les jambes confortablement allongées et les pieds
au sol). Redémarrer le véhicule et demander à la personne de rester dans cette position. Ceci permet au système de détecter
la personne et d’activer le coussin gonflable du passager.
Si le témoin « PASSENGER AIR BAG » (coussin gonflable du passager) demeure allumé, demandez au passager de s’asseoir sur le siège arrière.
« COUSSIN GONFLABLE DU PASSAGER »Témoin
Ne permettez pas à un passager adulte de prendre place sur le siège avant lorsque le témoin « PASSENGER AIR BAG » (coussin gonflable du passager) s’allume, car le coussin gonflable ne se déploiera pas en cas d’accident. Le conducteur doit
demander au passager de se repositionner sur le siège. Si vous ne vous positionnez pas correctement, le coussin gonflable
risque de se désactiver et ne pas se déployer en cas de collision. Si le témoin « PASSENGER AIR BAG » (coussin gonflable du passager) demeure allumé après que le passager se soit repositionné correctement et que le véhicule ait
été redémarré, il est recommandé que le passager se déplace vers le siège arrière car le coussin gonflable avant du passager
ne se déploiera pas.
Le témoin « PASSENGER AIR BAG »» (coussin gonflable du passager) s'allume pendant environ 4 secondes une fois que le bouton ENGINE START/STOP (démarrage/arrêt
du moteur) est placés ur la position ON (marche) après le démarrage du véhicule. Si le siège du passager avant est occupé,
le capteur de détection des occupants classe alors le passager avant après quelques secondes supplémentaires.
-
Même si votre véhicule est équipé du système de détection des occupants, n'installez jamais un système de retenue pour enfant sur le siège du passager avant. Un coussin gonflable qui se déploie peut heurter violemment un enfant et causer des blessures graves ou la mort.
Tout enfant âgé de 13 ans et moins doit voyager sur le siège arrière. Les enfants trop grands pour les dispositifs de retenue pour enfants doivent utiliser les ceintures à trois points disponibles. Quel que soit le type d’accident, les enfants de tous âges sont plus en sécurité lorsqu’ils sont attachés sur le siège arrière.
Si l'ODS ne fonctionne pas correctement, le voyant d'avertissement de coussin gonflable du système de retenue supplémentaire
(SRS) sur le tableau de bord s'affiche parce que le coussin gonflable frontal du passager est relié à l'ODS. En cas de dysfonctionnement
du système ODS, le témoin PASSENGER AIR BAG «» (coussin gonflable du passager) ne s’allume pas. Dans ce cas, le coussin gonflable frontal du passager se gonfle lors d'une
collision frontale, même en l'absence d'occupant sur le siège du passager avant.
