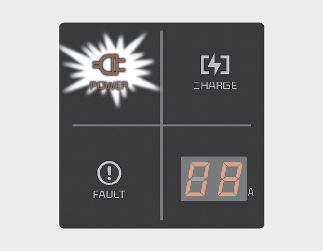

Kontrollleuchte		Details
STECKER	(Grün)	Ein: Strom eingeschaltet Blinken: Ausfall des Stecker-Temperatursensors
STECKER	(Rot)	Ein: Hochtemperaturschutz des Steckers Blinken: Warnung hohe Steckertemperatur
POWER (Leistung)		Ein: Strom eingeschaltet
CHARGE (Aufladung)		Blinken: Aufladen im Energiesparmodus; es leuchtet nur die Anzeige CHARGE.
FEHLER		Blinken: Ladevorgang unterbrochen
LADESTAND		Ladestrom 12 A	Der Ladestrom ändert sich (in 3 Stufen), wenn Sie Taste (1) 1 Sekunde lang drücken und das Ladegerät mit einer Steckdose verbunden ist, aber nicht mit dem Fahrzeug.
		Ladestrom 10 A
		Ladestrom 8 A
FAHRZEUG	(Grün)	Ladestecker eingesteckt
	(Blau)	Laden
	(Rot)	Blinken: Ladevorgang nicht möglich

Nr.	Status / Diagnosis / Abhilfe	Nr.	Status / Diagnosis / Abhilfe
1	Anschluss an die Steckdose (grün leuchtet) Stecker-Temperatursensor defekt (blinkt grün) Hochtemperaturschutz des Steckers (blinkt rot) Warnung hohe Steckertemperatur (Rot leuchtet) (Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.)	2	Ladestecker an das Fahrzeug angeschlossen (leuchtet grün)
3	Beim Laden Ladekontrollleuchte (blinkt grün) Fahrzeugkontrollleuchte (leuchtet blau)	4	Vor Anschließen des Ladesteckers am Fahrzeug (blinkt rot) Anormale Innentemperatur Geräte defekt (Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.)
5	Anschluss am Fahrzeug (rot blinkt) Internes Diagnosegerät defekt Leckstrom Anormale Innentemperatur (Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.)	6	Nach Anschließen des Ladesteckers am Fahrzeug (blinkt rot) Kommunikationsfehler (Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.)
7	Stecker-Temperatursensor defekt (blinkt grün) Hochtemperaturschutz des Steckers (blinkt rot) Warnung hohe Steckertemperatur (Rot leuchtet) (Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.)	8	Stromsparmodus 3 Minuten nach Ladebeginn (blinkt grün)

Kontrollleuchte		Details
POWER (Leistung)		Ein: Strom eingeschaltet
CHARGE (Aufladung)		On (Ein): Laden Blinkt: Strombegrenzung durch zu hohe Steckertemperatur oder hohe Innentemperatur
FEHLER		Blinken: Ladevorgang unterbrochen
LADESTAND	12	12 A
	10	10 A
	08	8 A
	06	6 A
	Der Ladestrom ändert sich, wenn Sie die Taste (1) für weniger als 1 Sekunde drücken und das Ladegerät mit einer Steckdose verbunden ist, aber nicht mit dem Fahrzeug.

Kontrollleuchte	Details
Fehlercode	Ein : Fehler beim Laden/ Fehler bei der Selbstdiagnose
	Fehlercode	Element	Ursache
	E1	CP-Kommunikation	Fahrzeug Kommunikationsfehler
	E2	Leckage	Leckstrom
	E3	Leckage	Ladegerätefehler
	E4	Temperatur des Ladesteckers	Warnung vor Übertemperatur des Ladesteckers
	E5		Steckertemperatur-Fehler
	E6		Ladegerätefehler
	E7	Überstrom	Warnung wegen Lade-Überstrom
	E8	Innentemperatur	Überhitzung des Ladegeräts
	E9	Innentemperatur	Ladegerätefehler
	F1	Relaiskontakt-Verschmelzung	Ladegerätefehler
	F2	GM/I	Erdung oder Steckdose mangelhaft
	F3	SMPS Kein Strom	SMPS-Fehler (Spannungsfehler)
	F4	SMPS Kein Strom	SMPS-Fehler (anormale Spannung)
	F5	CP-Spannungsfehler	CP (-) Spannungsfehler
	F6	CP-Spannungsfehler	CP (+) Spannungsfehler
	F7	Temperatursensorfehler	Ladestecker-Temperatursensorfehler
	F8	Temperatursensorfehler	PCB Innentemperatursensorfehler
