Beschreibung der Sicherungs- und Relaiskästen
Sicherungskasten im Fahrzeuginnenraum
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

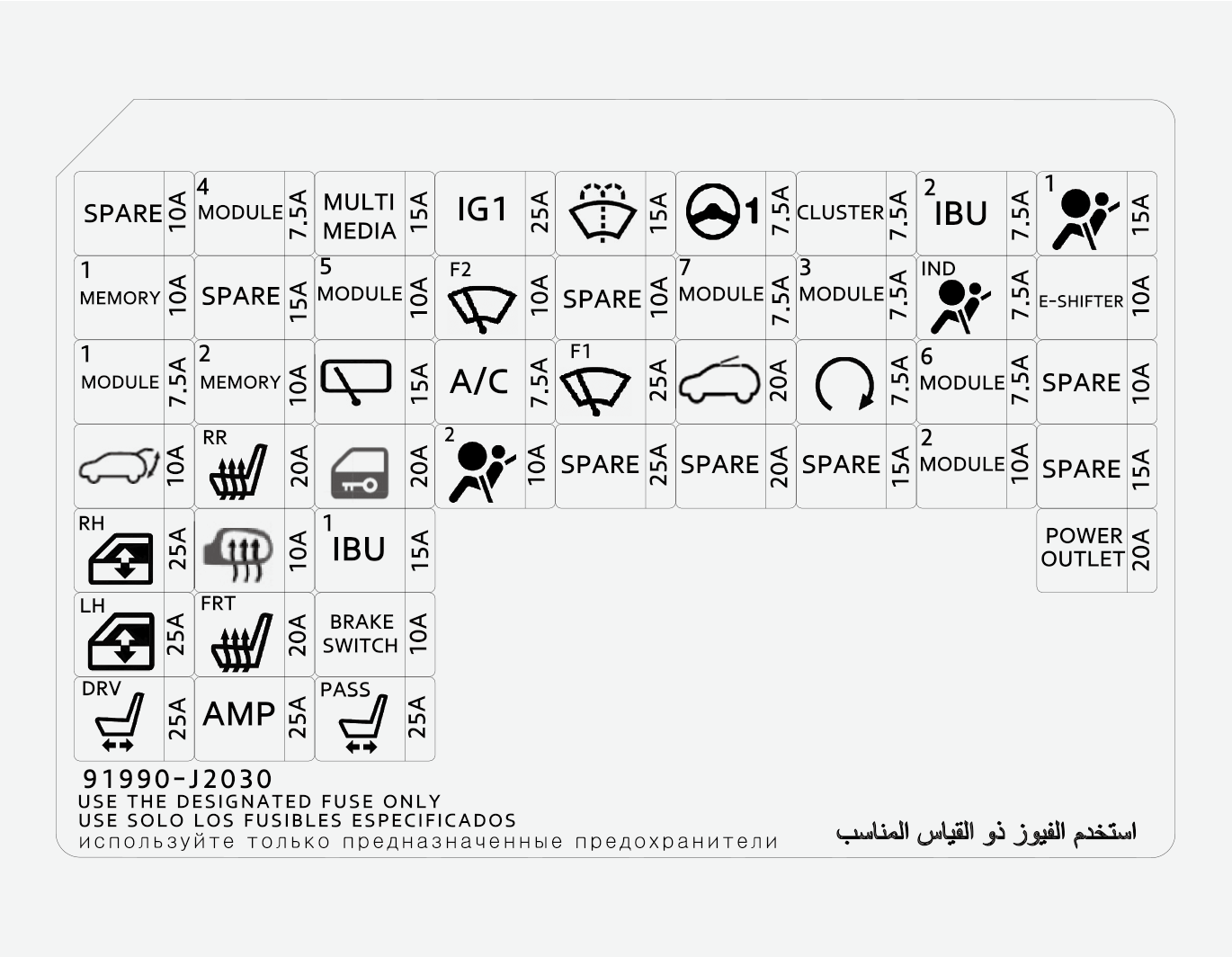

Sicherungskasten auf der Fahrerseite
Kombiinstrument (Sicherungskasten auf der Fahrerseite)
|
Beschreibung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
STECKDOSE |
|
20 A |
Vordere Steckdose |
|
MODUL2 |
|
10 A |
E/R-Anschlusskasten (Stromausgangs-Relais), Audio, USB-Ladegerät hinten, drahtloses Ladegerät, Sound-Stimmungsleuchte, Verstärker, Stimmungsleuchte Fahrer-/Beifahrertür, Schalter elektrischer Außenspiegel, A/V- & Navigationshauptgerät, IBU (integrierte Bordnetzsteuereinheit) |
|
Beheizter Außenspiegel |
|
10 A |
Elektrische Außenspiegel Fahrer/Beifahrer, Klimaanlagenmodul |
|
ZÜNDSCHALTER 1 |
|
25 A |
PCB-Block (Sicherung - IEB2, EPCU2) |
|
Airbag 1 |
|
15 A |
Insassenerkennungs-Sensor, Steuergerät für SRS-System (ergänzendes Rückhaltesystem) |
|
AIRBAGKONTROLLLEUCHTE |
|
7,5 A |
Kombiinstrument, Steuergerät Klimaanlage |
|
IBU2 |
|
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
KOMBIINSTRUMENT |
|
7,5 A |
HUD, Kombiinstrument |
|
MDPS |
|
7,5 A |
MDPS-Einheit (elektrische Servolenkung) |
|
MODUL3 |
|
7,5 A |
Bremslichtschalter |
|
MODUL4 |
|
7,5 A |
Multifunktionskamera, IBU (integrierte Bordnetzsteuereinheit), Frontkollisionsvermeidungsassistent, Crash-Pad-Schalter, Totwinkel-Erkennungssystem links/rechts, VESS-Einheit (virtuelles Motorsoundsystem) (Lautsprecher) |
|
MODUL5 |
|
10 A |
Steuermodul für Sitzbelüftung vorn, Crash-Pad-Schalter, A/V- & Navigationshauptgerät, Steuermodul für Sitzheizung vorn, Steuermodul für Sitzheizung hinten, Audio, elektrochromatischer Außenspiegel |
|
A/C |
A/C |
7,5 A |
Steuergerät Klimaanlage |
|
SCHEIBENWISCHER VORN1 |
|
25 A |
Wischermotor vorn, PCB-Block (Relais für Scheibenwischer vorn (langsam)) |
|
WIPER RR |
|
15 A |
Heckscheibenwischermotor, ICM-Relaiskasten (Relais für Scheibenwischer hinten) |
|
WASCHANLAGE |
|
15 A |
Multifunktionsschalter |
|
MODUL6 |
|
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
MODUL7 |
|
7,5 A |
Steuermodul Sitzheizung vorn/hinten, Steuermodul Sitzbelüftung vorn, E/R-Anschlussblock (Relais W/S beheizte Scheibe links) |
|
E-SCHALTHEBEL |
E-SCHALTHEBEL |
10 A |
Fahrerkonsolenschalter, Schaltknaufschalter (SBW) |
|
SCHEIBENWISCHER VORN2 |
|
10 A |
Scheibenwischermotor vorn, PCB-Block (Relais Scheibenwischer vorn (langsam)), IBU (integrierte Bordnetzsteuereinheit) |
|
START (ANLASSEN) |
|
7,5 A |
IBU (integrierte Bordnetzsteuereinheit), EPCU |
|
P/WINDOW LH |
|
25 A |
Relais Fensterheber links, Fahrersicherheitsfensterheber-Modul |
|
P/WINDOW RH |
|
25 A |
Relais für Fensterheber rechts, Fahrer-/Beifahrersicherheitsfensterheber-Modul |
|
HECKKLAPPE OFFEN |
|
10 A |
Relais zum Öffnen der Heckklappe |
|
SCHIEBEDACH |
|
20 A |
Schiebedachmotor |
|
AMP |
|
25 A |
Verstärker |
|
S/HEATER FRT |
|
20 A |
Steuergerät Vordersitzheizung, Steuergerät Vordersitzbelüftung |
|
ELEKTRISCHE SITZVERSTELLUNG (FAHRER) |
|
25 A |
Manueller Sitzversteller Fahrerseite |
|
BEIFAHRERSITZ |
|
25 A |
Beifahrersitzschalter |
|
S/HEATER RR |
|
20 A |
Steuergerät Rücksitzheizung |
|
TÜRVERRIEGELUNG |
|
20 A |
Türver-/-entriegelungsrelais, ICM-Relaiskasten (T/Turn Entriegelungsrelais) |
|
BRAKE SWITCH |
|
10 A |
Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit) |
|
IBU1 |
|
15 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
AIR BAG2 |
|
10 A |
Steuermodul für SRS-System (ergänzendes Rückhaltesystem) |
|
MODUL1 |
|
7,5 A |
Warnblinkerschalter, aktive Luftklappeneinheit, Regensensor, DataLink-Steckverbinder |
|
SPEICHER1 |
|
10 A |
Kombiinstrument, HUD |
|
MEMORY2 |
2MEMORY |
10 A |
Steuergerät Klimaanlage |
|
MULTI MEDIA |
|
15 A |
Audio, Audio-, Video- & Navigations-Haupteinheit |
Sicherungskasten im Motorraum
Batterieklemmenabdeckung
|
Bezeichnung der Sicherung |
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|---|
|
MEHRFACHSICHERUNG |
LDC |
LDC |
150 A |
Sicherung: STROMAUSGANG1, IEB1, IEB2, LADEGERÄT1, Klimaanlage, EPCU |
|
MDPS |
|
80 A |
MDPS-Einheit (elektrische Servolenkung) |
|
|
B+5 |
|
60 A |
PCB-Block (Hauptrelais, Sicherung: BATTERIEMANAGEMENT, HUPE, EPCU1) |
|
|
B+2 |
|
60 A |
ICU-Anschlussblock (IPS- (Instrumententafelmodul) Steuermodul, IPS (Instrumententafelmodul) (1CH)) |
|
|
B+3 |
|
60 A |
ICU-Anschlussblock (IPS- (Instrumententafelmodul) Steuermodul) |
|
|
B+4 |
|
50 A |
ICU-Anschlussblock (Sicherung: HECKKLAPPE OFFEN, SCHIEBEDACH, Verstärker, ELEK FENSTERHEBER LI, ELEK FENSTERHEBER RE, SITZHEIZUNG VO, ELEK VERSTELLBARER SITZ (BEIF), ELEK VERSTELLBARER SITZ (FAHRER)) |
|
|
KÜHLGEBLÄSE |
|
60 A |
Kühlgebläserelais |
|
|
REAR HEATED |
|
40 A |
Heckscheibenheizungsrelais |
|
|
BLOWER |
|
40 A |
Gebläserelais |
|
|
ZÜNDSCHALTER 1 |
|
40 A |
Relais PDM (IG1) #2, Relais PDM (ACC) #1 |
|
|
IG2 |
|
40 A |
Relais PDM 3 (IG2) |
|
|
IEB4 |
|
80 A |
Integriertes Mobis-Steuergerät für die elektronische Bremse (Motor) |
|
|
B+6 |
 |
40 A |
SCHEINWERFER FERN SICHERUNG 10A |
|
|
SICHERUNG |
STECKDOSE 3 |
|
20 A |
Vorderes USB-Ladegerät |
|
POWER OUTLET 2 |
|
20 A |
Steckdose hinten |
|
|
OBC |
OBC |
10 A |
OBC (Bordladegerät) |
|
|
Ladegerät2 |
|
10 A |
Verriegelungs-Relais für das Ladegerät, Entriegelungs-Relais für das Ladegerät |
|
|
IG3 5 |
|
20 A |
Relais IG3 2, Relais IG3 1 |
|
|
B+1 |
|
40 A |
Verriegelungsrelais Langzeitladung, ICU-Anschlussblock (Sicherung: TÜRVERRIEGELUNG, SITZHEIZUNG HI, BREMSSCHALTER, IBU (integrierte Bordnetzsteuereinheit)1, AIRBAG2, MODUL1) |
|
|
E-SCHALTHEBEL 1 |
|
40 A |
Relais E-Schaltwippe, Sicherung: E-SCHALTHEBEL2 |
|
|
Ladegerät1 |
|
10 A |
Ladeklappenmodul, CCM-Einheit |
|
|
SICHERUNG |
A/C |
A/C |
15 A |
Steuergerät Klimaanlage |
|
IEB1 |
|
40 A |
Universalprüfstecker, integriertes Mobis-Steuergerät für die elektronische Bremse |
|
|
IEB2 |
|
40 A |
Integriertes Mobis-Steuergerät für die elektronische Bremse |
|
|
12 V-STECKDOSE 1 |
|
40 A |
Steckdosenrelais |
|
|
E-SCHALTHEBEL2 |
|
10 A |
SCU, Gangauswahlschalter (SBW) |
|
|
HUPE |
|
15 A |
Signalhornrelais |
|
|
EPCU1 |
|
15 A |
EPCU |
|
|
IG3 2 |
|
10 A |
OBC (Bordladegerät), EPCU, Kompressor der elektronischen Klimaanlage |
|
|
BATTERIEMANAGEMENT |
|
15 A |
BMU |
|
|
Elektrische Wasserpumpe |
|
15 A |
Elektronische Wasserpumpe (BMS, ER) |
|
|
IG3 4 |
|
10 A |
Ladeklappenmodul, aktive Luftklappeneinheit, ICU-Anschlussblock (IPS- (Instrumententafelmodul) Steuergerät) Kombiinstrument, Ladekontrollleuchte, Audio, Audio-/Video- & Navigations-Hauptgerät |
|
|
IG3 1 |
|
15 A |
E/R-Anschlussblock (Relais IG3 2, Relais IG3 1) |
|
|
IEB3 |
|
10 A |
Universalprüfstecker, Datenverbinder, integriertes Mobis-Steuergerät für die elektronische Bremse |
|
|
E-SHIFTER3 |
|
10 A |
SCU |
|
|
IG3 3 |
|
10 A |
3-Wege-Kühlmittelventil links/rechts, E/R-Anschlussblock (Kühlergebläserelais, Gebläserelais), Steuergerät der Klimaanlage, CCM-Einheit, PTC-Heizung der Klimaanlage |
|
|
IEB2 |
|
10 A |
EPCU |
|
|
ALARMANLAGENHUPE |
|
10 A |
Relais für Alarmanlagenhupe |
|
|
H/LAMP HI |
|
10 A |
Scheinwerferrelais Fernlicht |
|
|
ANHÄNGER |
|
40 A |
Anhänger |
|
Symbol |
Relaisbezeichnung |
Typ |
|---|---|---|
|
|
Ladestecker-Entriegelungsrelais |
MICRO |
|
|
Ladestecker-Verriegelungsrelais |
MICRO |
|
|
Relais PDM (IG1) 2 |
MICRO |
|
|
Steckdosenrelais |
MICRO |
|
|
Relais IG3 1 |
MICRO |
|
|
Relais PDM (IG2) 3 |
MICRO |
|
|
Heckscheibenheizungsrelais |
MICRO |
|
|
Relais PDM (ACC) 1 |
MICRO |
|
|
Kühlgebläserelais |
MINI |
|
|
Gebläserelais |
MINI |
|
E-SCHALTHEBEL |
Relais E-Schaltwippe |
MICRO |
|
|
Relais IG3 2 |
MICRO |
|
|
Scheinwerferrelais Fernlicht |
MICRO |
