Opis table sa osiguračima/relejima
Ispod poklopca table sa osiguračima/relejima nalazi se nalepnica sa osiguračima/relejima na kojoj su navedeni naziv i kapacitet osigurača/releja.
Možda neće svi opisi table sa osiguračima u ovom priručniku važiti za vaše vozilo. Podaci su tačni u vreme štampanja. Prilikom provere table sa osiguračima u vozilu, koristite nalepnicu na tabli sa osiguračima.

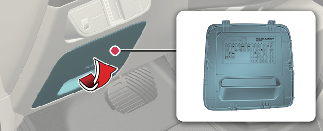

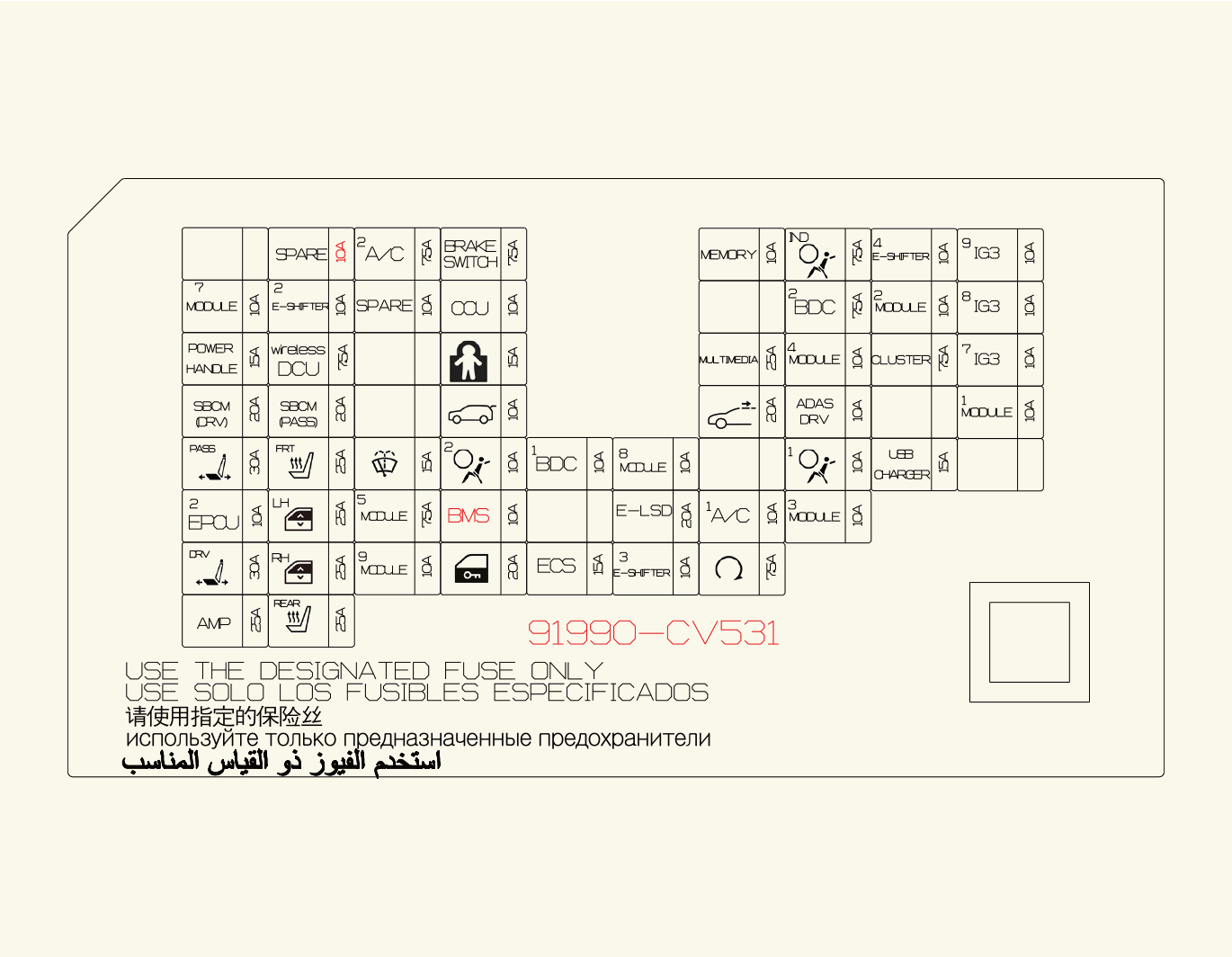

Tabla sa osiguračima na strani vozača
PDC priključni blok
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Zaštićeno kolo |
|---|---|---|---|
|
CHILD LOCK |
 |
15A |
Relej za zaključavanje brave za zaštitu dece, relej za otključavanje brave za zaštitu dece |
|
A/BAG IND |
 |
7,5 A |
Konzola iznad glave |
|
START |
 |
7,5 A |
VCU, IBU (integrisana kontrolna jedinica tela) |
|
TAILGATE OPEN |
 |
10A |
Brava zadnjih vrata |
|
MODULE3 |
 |
10A |
Višenamenski prekidač, IBU (integrisana kontrolna jedinica tela), prekidač stop svetla, modul vrata vozača |
|
CLUSTER |
 |
7,5 A |
Prikaz na vetrobranu, instrument tabla |
|
IG3 8 |
 |
10A |
V2L jedinica, ICCU, VCMS, zadnja elektronska pumpa za ulje, CDM |
|
IG3 7 |
 |
10A |
Senzor temperature u vozilu, jedinica za audio/video i navigaciju, grejač pozitivnog koeficijenta temperature klima-uređaja, kontrolni modul klima-uređaja, instrument tabla |
|
ECS |
 |
15A |
Elektronsko upravljanje vešanjem |
|
MODULE8 |
 |
10A |
Modul električnog podešavanja sedišta vozača/suvozača, prekidač ručnog podešavanja sedišta vozača/suvozača |
|
S/HEATER FRT |
 |
25A |
Kontrolni modul ventilacije prednjeg sedišta, kontrolni modul grejača prednjeg sedišta |
|
WASHER |
 |
15A |
Višenamenski prekidač |
|
IG3 9 |
 |
10A |
Ne koristi se |
|
AIR BAG2 |
 |
10A |
Kontrolni modul za SRS (dodatni zaštitni sistem) |
|
SUNROOF |
 |
20A |
Motor krova na otvaranje |
|
P/WINDOW LH |
 |
25A |
Modul električnog podizača prozora za bezbednost vozača (leva strana), modul električnog podizača prozora za bezbednost suvozača (desna strana), prekidač električnog podizača zadnjeg prozora na levoj strani |
|
SPARE |
 |
10A |
Ne koristi se |
|
E-SHIFTER 3 |
 |
10A |
Točkić za promenu stepena prenosa elektronskog automatskog menjača (ATM) |
|
MODULE4 |
 |
10A |
Levi/desni prednji/zadnji ugaoni radar, prednji/zadnji inverter, ADAS jedinica (vožnja), VESS (sistem virtuelnog zvuka motora), pametni radarski tempomat, prednja kamera (ADAS), ADAS parking jedinica, prekidač gornjeg poklopca konzole |
|
USB CHARGER |
 |
15A |
USB punjač na sedištu vozača/suvozača, USB punjač br. 1/br. 2 na prednjoj konzoli |
|
MEMORY |
 |
10A |
Osigurač – MEMORY2, instrument tabla, kontrolni modul klima-uređaja, ambijentalno osvetljenje konzole (gornje/donje), donji prekidač konzole, ambijentalno osvetljenje u vratima vozača/suvozača, levo/desno ambijentalno osvetljenje zadnjih vrata |
|
SPARE |
|
10A |
Ne koristi se |
|
A/C2 |
 |
7,5 A |
Kontrolni modul klima-uređaja, ventil visokog pritiska, ventil br. 1/br. 2 rashladnog sredstva, priključni blok (relej ventilatora), BSA hladnjak br. 1, ventil rashladnog sredstva klima uređaja |
|
AMP |
 |
25A |
AMP (pojačivač) |
|
P/WINDOW RH |
 |
25A |
Modul električnog podizača prozora za bezbednost suvozača (leva strana), modul električnog podizača prozora za bezbednost vozača (desna strana), prekidač električnog podizača zadnjeg prozora na desnoj strani |
|
MODULE5 |
 |
7,5 A |
Konektor za razmenu podataka, retrovizor sa električnim podešavanjem, E-CALL jedinica, ADP, jedinica za audio/video i navigaciju, prekidač zaštite u slučaju sudara, levo/desno prednje svetlo, AMP (pojačivač), bežični punjač pametnih telefona, modul električnog podešavanja sedišta vozača/suvozača, kontrolni modul ventilacije prednjeg sedišta, kontrolni modul grejača zadnjeg sedišta, donji prekidač konzole, modul automatskog podešavanja visine prednjeg svetla, modul IFS (pametni sistem prednjeg osvetljenja) |
|
BRAKE SWITCH |
 |
7,5 A |
Prekidač za stop svetla, IBU (integrisana kontrolna jedinica tela) |
|
P/SEAT DRV |
 |
30A |
Prekidač vozačevog sedišta sa električnim podešavanjem, modul vozačevog sedišta sa električnim podešavanjem (sa IMS (integrisani sistem memorije)) |
|
A/C1 |
 |
10A |
Kontrolni modul klima-uređaja |
|
AIR BAG1 |
 |
10A |
Kontrolni modul za SRS (dodatni zaštitni sistem) |
|
MODULE2 |
 |
10A |
AMP (pojačivač), ADP, P/E priključni blok (relej utičnice), IBU (integrisana kontrolna jedinica tela), E-CALL jedinica, ADAS jedinica, tastatura za audio/video i navigaciju, jedinica za audio/video i navigaciju |
|
MULTIMEDIA |
 |
25A |
Jedinica za audio/video i navigaciju |
|
DOOR LOCK |
 |
20A |
Relej za zaključavanje vrata, relej za otključavanje vrata, relej za zaključavanje sa sprečavanjem otključavanja iznutra |
|
MODULE1 |
 |
10A |
Prekidač svetla upozorenja, višenamenski prekidač, konektor za razmenu podataka, senzor kiše, UIP sirena, UIP senzor, PTG jedinica, modul vrata vozača, jedinica spoljnog retrovizora vozača/suvozača |
|
P/SEAT PASS |
 |
30A |
Prekidač suvozačevog sedišta sa električnim podešavanjem, modul suvozačevog sedišta sa električnim podešavanjem |
|
MODULE7 |
 |
10A |
AFCU vozača/suvozača, glavni SW električni prozor, aktivni vazdušna klapna levo/desno, ICC, ETCS, TILT TELE UNIT, BSA rashladni ventil visokog pritiska, ventil za rashladno sredstvo, A/C ventil za rashladnu tečnost |
|
POWER HANDLE |
 |
15A |
Jedinica za nagib i teleskopiranje |
|
SBCM DRV |
 |
20A |
Modul za kontrolu zone karoserije na vozačevoj strani |
|
E-SHIFTER 2 |
 |
10A |
SBW |
|
WIRELESS DCU |
 |
7,5 A |
DCU (jedinica za kontrolu doziranja) |
|
SBCM PASS |
 |
20A |
Modul za kontrolu zone karoserije na suvozačevoj strani |
|
MODULE9 |
 |
10A |
Modul sedišta sa električnim podešavanjem VOZAČA/suvozača |
|
CCU |
 |
10A |
CCU (centralna komunikaciona jedinica) |
|
BMS |
 |
10A |
BMS (sistem upravljanja akumulatorom) |
|
BDC1 |
 |
10A |
BDC (kontroler domena karoserije), UWB (ultra široki pojas) |
|
E - LSD |
 |
20A |
E-LSD |
|
BDC2 |
 |
7,5 A |
BDC (kontroler domena karoserije) |
|
S/HEATER RR |
 |
25A |
Kontrolni modul grejača zadnjeg sedišta |

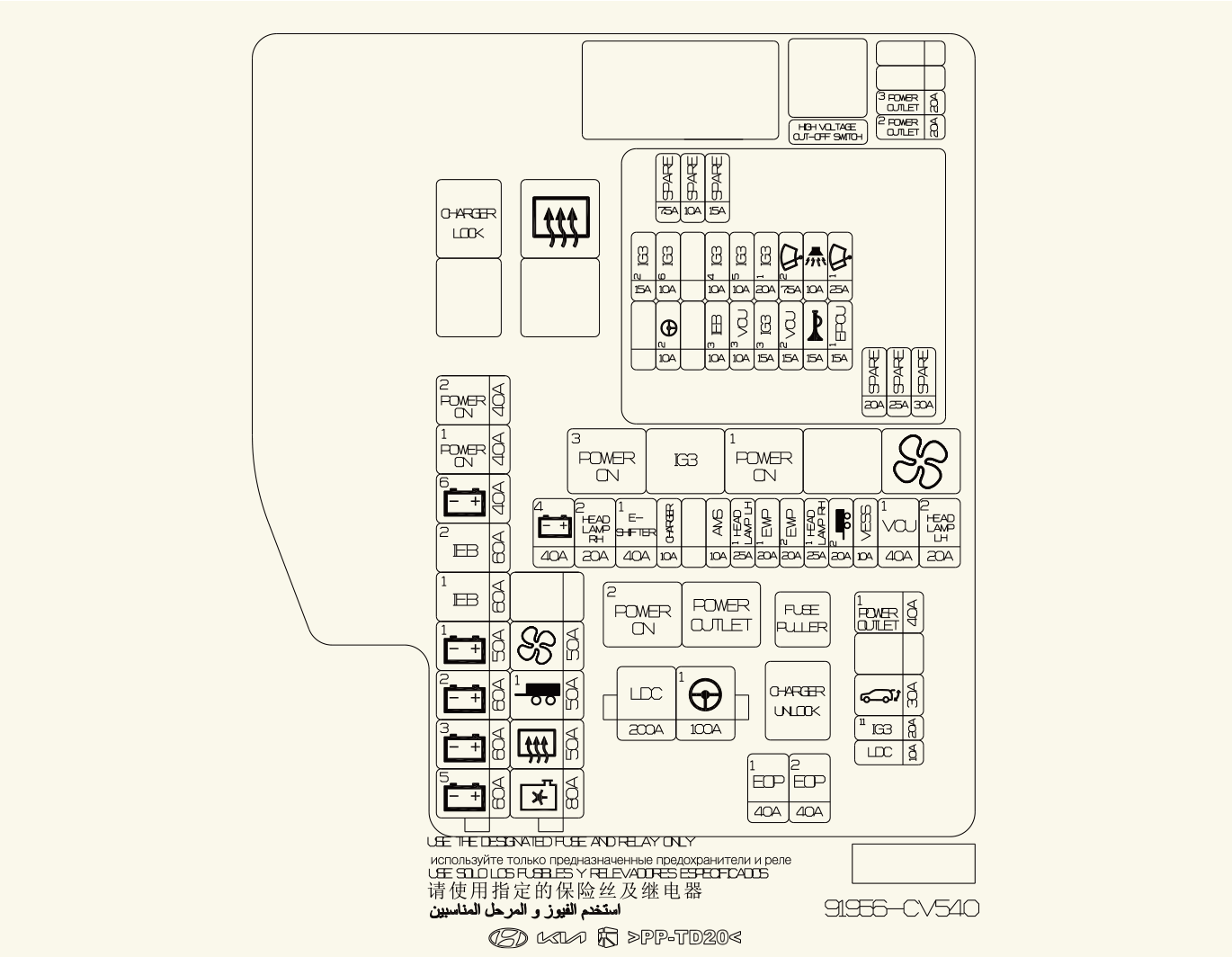

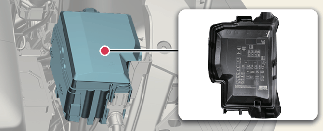

Tabla sa osiguračima u odeljku motora
Kolo (P/R priključni blok)
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Zaštićeno kolo |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
200A |
P/R priključak (Osigurač: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
MDPS jedinica * MDPS znači isto što i EPS (servo upravljanje). |
|
|
MULTI FUSE-3 |
B+6 |
|
40A |
PDC priključni blok (Osigurač: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, SUNROOF, A/C1) |
|
B+5 |
|
60A |
PCB blok (IG3 glavi relej, osigurač: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
|
B+3 |
|
60A |
PDC priključni blok (Osigurač: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR) |
|
|
B+2 |
|
60A |
PDC priključni blok (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
PDC priključni blok (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
IEB jedinica |
|
|
IEB2 |
|
60A |
IEB jedinica |
|
|
POWER ON 1 |
|
40A |
P/R priključni blok (ACC relej, IG1 relej) |
|
|
POWER ON 2 |
|
40A |
P/R priključni blok (IG2 relej) |
|
|
MULTI FUSE-2 |
C/FAN |
|
80A |
Motor ventilatora za hlađenje |
|
RR HTD |
|
50A |
P/R priključni blok (relej za grejanje pozadi) |
|
|
TRAILER1 |
|
50A |
Jedinica za povezivanje prikolice |
|
|
BLOWER |
|
50A |
P/R priključni blok (relej ventilatora) |
|
|
OSIGURAČ |
B+4 |
|
40A |
PDC priključni blok (relej dugoročnog opterećenja brave, osigurač: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40A |
P/R priključni blok (E-Shifter relej, osigurač: E-SHIFTER2) |
|
|
CHARGER |
|
10A |
P/R priključni blok (relej za zaključavanje punjača, relej za otključavanje punjača), ICCU, VCMSCDM, CDM |
|
|
AMS |
|
10A |
Senzor akumulatora od 12 V |
|
|
EWP1 |
|
20A |
Elektronska pumpa za vodu br. 1 |
|
|
EWP2 |
|
20A |
Elektronska pumpa za vodu br. 2 |
|
|
TRAILER2 |
|
20A |
Jedinica za povezivanje prikolice |
|
|
VESS |
|
10A |
VESS jedinica |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/OUTLET1 |
|
40A |
Relej za utičnicu |
|
|
T/GATE |
|
30A |
PTG jedinica |
|
|
IG3 11 |
|
20A |
PDC priključni blok (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Zadnja elektronska pumpa za ulje |
|
|
OSIGURAČ |
EOP2 |
|
40A |
Prednja elektronska pumpa za ulje (4WD) |
|
P/OUTLET3 |
|
20A |
Zadnja utičnica |
|
|
P/OUTLET2 |
|
20A |
Prednja utičnica |
|
Blok štampane ploče
|
Naziv osigurača |
Simbol |
Snaga osigurača |
Zaštićeno kolo |
|---|---|---|---|
|
WIPER1 |
 |
25A |
Blok štampane ploče (PCB) (glavni relej brisača) |
|
EPCU1 |
 |
15A |
Prednji inverter (4WD) |
|
B/ALARM |
 |
10A |
Blok štampane ploče (PCB) (relej sirene protivprovalnog alarma) |
|
HORN |
 |
15A |
Blok štampane ploče (PCB) (relej sirene) |
|
WIPER2 |
 |
7,5 A |
IBU (integrisana kontrolna jedinica tela) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
PDC priključni blok (Osigurač: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektronska pumpa za vodu |
|
IG3 5 |
 |
10A |
3-smerni ventil rashladnog sredstva za BMS (sistem za upravljanje akumulatorom) |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektronska pumpa za vodu br. 1, br. 2, elektronski kompresor klima-uređaja |
|
IEB3 |
 |
10A |
IEB jedinica |
|
IG3 6 |
 |
10A |
Motor ventilatora za hlađenje, prednja elektronska pumpa za ulje (4WD) |
|
MDPS2 |
 |
10A |
MDPS jedinica * MDPS znači isto što i EPS (servo upravljanje). |
|
IG3 2 |
 |
15A |
Prednji inverter (4WD), VCU |
Relej
Tip releja potražite u sledećoj tabeli.
|
Naziv releja |
Simbol |
TIP |
|---|---|---|
|
Charger Lock Relay |
 |
MIKRO |
|
Rear Heated Relay |
 |
MINI |
|
POWER ON 3 Relay |
|
MIKRO |
|
POWER ON 1 Relay |
|
MIKRO |
|
POWER ON 2 Relay |
|
MIKRO |
|
Blower Relay |
 |
MIKRO |
|
IG2 Relay |
 |
MIKRO |
|
Power Outlet Relay |
 |
MIKRO |
|
Charger Unlock Relay |
 |
MIKRO |
