* La imagen real del cargador y del método de conexión podría variar en función del fabricante del cargador.

1. Pise el pedal del freno y accione el freno de estacionamiento.

2. Apague todos los interruptores, cambie a P (estacionamiento) y apague el vehículo. Si se inicia la carga sin poner la marcha en P (estacionamiento), la carga se iniciará después de que la marcha pase automáticamente a P (estacionamiento).

3. Abra la puerta de carga.



   Para obtener más información, consulte Más detalles.

4. Compruebe la ausencia de polvo en el conector de carga y la entrada de carga.

5. Sujete el mango del conector de carga y conéctelo a la entrada de carga del vehículo. Introduzca el conector hasta el fondo. Si el conector de carga y el terminal de carga no están bien conectados, puede producirse un incendio.

   Para obtener más información, consulte Más detalles.

6. Conecte el enchufe de carga a la toma de corriente de una estación de carga de CA para iniciar el proceso de carga.

7. Compruebe si el testigo indicador de carga () de la batería de alto voltaje del tablero de instrumentos está encendido. La carga no está activa cuando el indicador luminoso de carga () está apagado. Si el conector de carga y el enchufe de carga no están correctamente conectados, conecte de nuevo el cable de carga para ejecutar el proceso de carga.



8. Tras iniciarse la carga, el tiempo estimado de carga se muestra en el tablero de instrumentos durante aproximadamente 1 minuto.

   Si abre la puerta del conductor durante el proceso de carga, el tiempo previsto para la carga también se indica en el tablero de instrumentos durante 1 minuto. Si se ha configurado la carga programada o el aire acondicionado/calefacción programados, el tiempo previsto para la carga se indicará como «--».



   A: Tiempo restante

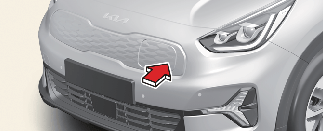

Al cargar la batería de alto voltaje, el nivel de carga puede comprobarse desde el exterior del vehículo.

Para obtener más información, consulte Más detalles.

1. Una vez completado el proceso de carga, extraiga el enchufe de carga de la toma de corriente de la estación de carga de CA.

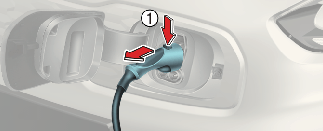

2. Sujete el mango del conector de carga (1) y desconéctelo.

   Tipo A


   Tipo B



3. Asegúrese de cerrar completamente la puerta de carga.

4. Cierre las tapas de protección del conector y del enchufe de carga para protegerlos frente a la entrada de cuerpos extraños.

5. Si se utiliza el conector de carga personal, guarde el conector en el compartimento de los cables.

AVISO

• Si no puede abrir la puerta de carga debido a las bajas temperaturas, golpee ligeramente o elimine cualquier resto de hielo cerca de la puerta de carga. No intente abrir la puerta de carga a la fuerza. So la abre a la fuerza, la puerta de carga se podría dañar.

• Cuando el conector de carga y la entrada de carga están conectados, puede elegir el modo presionando el botón. El conector de carga se bloqueará en un momento diferente según el modo seleccionado.

  • Modo de Bloqueo: Cuando el conector de carga esté conectado correctamente, el conector de carga se bloqueará automáticamente.

  • Modo Automático: Cuando el conector de carga está conectado correctamente y se inicia la carga, el conector de carga se bloqueará.

• Aunque es posible cargar presionando el botón START/STOP (ENCENDIDO/APAGADO) en la posición ON/START (activado/inicio), por su seguridad, inicie la carga cuando el botón START/STOP (ENCENDIDO/APAGADO) esté en la posición OFF (desactivado) y la velocidad del vehículo esté en P (pare). Una vez iniciado el proceso de carga, puede utilizar los componentes eléctricos, como la radio, pulsando el botón START/STOP (ENCENDIDO/APAGADO) a la posición ACC u ON.

• Durante la carga de CA, es posible que la recepción de la radio no sea buena.

• Durante la carga, no es posible cambiar la marcha de P (estacionamiento) a ninguna otra posición.

• Dependiendo del estado y la durabilidad de la batería de alto voltaje, las especificaciones del cargador y la temperatura ambiente, el tiempo necesario para cargar la batería puede variar.
