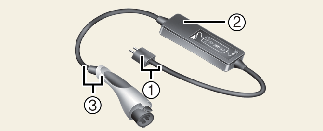

1. Código y enchufe (código configurado)

2. Caja de control

3. Cable de carga y conector de carga

La carga portátil puede utilizarse cuando la carga de CA o la carga de CC no están disponibles utilizando la electricidad doméstica.

* : Según su región, es posible que este cable no se incluya con su vehículo.

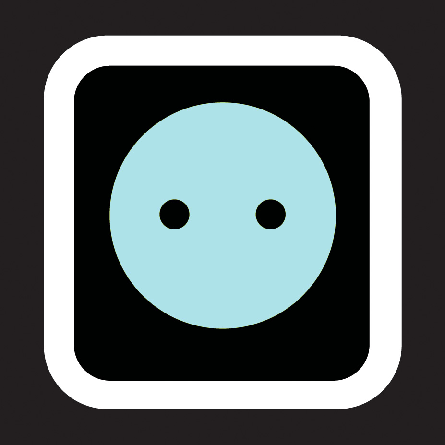

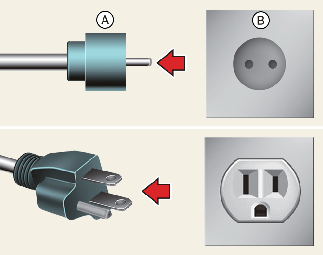

• A: Enchufe

• B: Toma de corriente

1. Compruebe la corriente nominal de la toma de corriente eléctrica antes de conectar el enchufe.

2. Conecte el enchufe a una toma de corriente doméstica.

3. Compruebe la ventana de visualización en la caja de control.

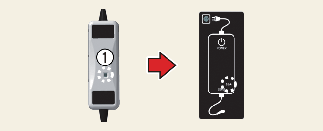

4. Pulse el botón (1) situado en la parte posterior de la caja de control entre 2 y 8 segundos para ajustar el nivel de carga. (Consulte el tipo de cable carga y el ejemplo de configuración del nivel de carga).

   Tipo A


   Tipo B

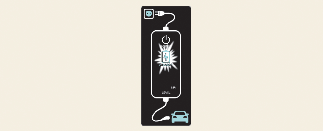

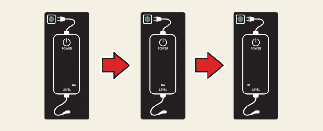

5. El nivel de carga en la ventana de visualización de la caja de control cambia cada vez que pulsa el botón (1).

6. Cuando se haya completado la configuración del nivel de carga, empiece a cargar de acuerdo con el procedimiento de carga portátil.

1. Conecte el enchufe a una toma de corriente doméstica.



   • A: Enchufe

   • B: Toma de corriente

2. Compruebe si el testigo de corriente (verde) se enciende en la caja de control.

   Tipo A


   Tipo B



3. Pise el pedal del freno y accione el freno de estacionamiento.

4. Apague todos los interruptores, cambie a P (estacionamiento) y apague el vehículo. Si se inicia la carga sin poner la marcha en P (estacionamiento), la carga se iniciará después de que la marcha pase automáticamente a P (estacionamiento).

5. Abra la puerta de carga.

   Para obtener más información, consulte Más detalles.

6. Abra las tapas de protección del conector y del enchufe de carga. Compruebe si hay sustancias extrañas o polvo.

7. Sujete el mango del conector de carga y conéctelo a la entrada de carga del vehículo. Introduzca el conector hasta el fondo. Si el conector de carga y el terminal de carga no están bien conectados, puede producirse un incendio.

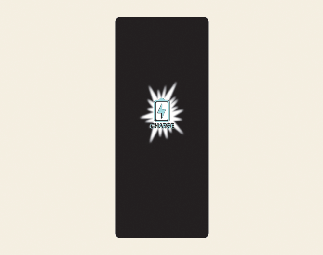

8. La carga se inicia automáticamente (el indicador de carga se enciende).

   Tipo A


   Tipo B

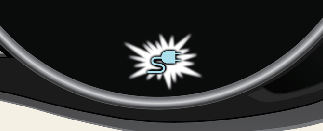

9. Compruebe si el testigo indicador de carga () de la batería de alto voltaje del tablero de instrumentos está encendido. La carga no está activa cuando el indicador luminoso de carga () está apagado. Si el conector de carga no está correctamente conectado, conecte de nuevo el cable de carga para cargarlo de nuevo.

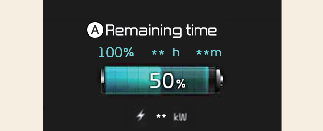

10. Tras iniciarse la carga, el tiempo estimado de carga se muestra en el tablero de instrumentos durante aproximadamente 1 minuto.



    A: Tiempo restante

    Si abre la puerta del conductor durante el proceso de carga, el tiempo previsto para la carga también se indica en el tablero de instrumentos durante 1 minuto. Si se ha configurado la carga programada o el aire acondicionado/calefacción programados, el tiempo previsto para la carga se indicará como «--».

Al cargar la batería de alto voltaje, el nivel de carga puede comprobarse desde el exterior del vehículo.

Para obtener más información, consulte Más detalles.

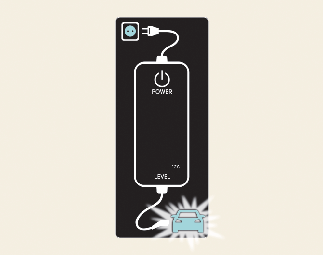

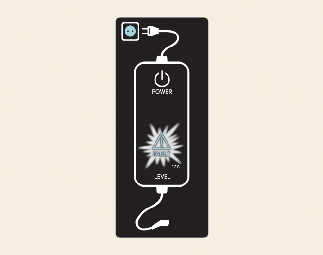

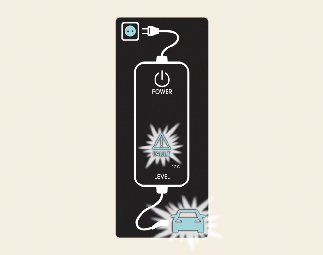

• Conector de carga enchufado Al vehículo (POWER encendido en verde)

• Enchufe conectado a una toma de corriente (POWER verde encendido)

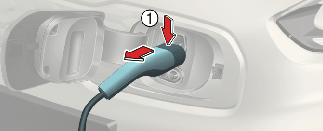

1. Sujete el mango del conector de carga (1) y desconéctelo.

   Tipo A


   Tipo B



2. Asegúrese de cerrar completamente la puerta de carga.

3. Desconecte el enchufe de la toma de corriente doméstica. No tire del cable al desconectar el enchufe.



   A: Enchufe

   B: Toma de corriente

4. Cierre las tapas de protección del conector y del enchufe de carga para protegerlos frente a la entrada de cuerpos extraños.

5. Si se utiliza el conector de carga personal, guarde el conector en el compartimento de los cables.

• Utilice el cargador portátil certificado por un centro de servicio/distribuidor Kia autorizado.

• No intente reparar, desmontar ni ajustar el cargador portátil.

• No utilice un cable alargador ni un adaptador.

• Detenga inmediatamente el uso en caso de fallo.

• No toque el enchufe ni el conector de carga con las manos mojadas.

• No toque el terminal del conector de carga de CA ni la toma de carga de CA del vehículo.

• No conecte el conector de carga a un voltaje que no cumpla las especificaciones.

• No utilice el cargador portátil si está desgastado, pelado o si presenta algún daño.

• Si la caja de la ICCB y el conector de carga de CA están dañados, agrietados o si los cables están pelados, no utilice el cargador portátil.

• No permita que niños utilicen o toquen el cargador portátil.

• Mantenga la caja de control siempre seca.

• Mantenga los cuerpos extraños alejados del conector de carga normal y del terminal del enchufe.

• No pise ningún cable. No tire de ningún cable, no lo retuerza ni doble.

• No realice la carga durante una tormenta con relámpagos.

• No deje caer la caja de control ni coloque un objeto pesado sobre la misma.

• No coloque ningún objeto que genere temperaturas elevadas cerca del cargador durante el proceso de carga.

• La carga con una toma de corriente eléctrica doméstica dañada o desgastada puede causar el riesgo de sufrir una descarga eléctrica. Si duda acerca del estado de la toma de corriente eléctrica doméstica, hágala revisar por un electricista.

• Deje de utilizar inmediatamente el cargador portátil si la toma de corriente eléctrica doméstica o alguno de los componentes se sobrecalienta o nota un olor a quemado.
