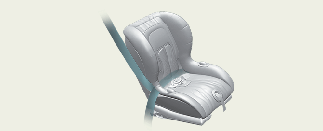

Systém ISOFIX drží dětský zádržný systém v případě nehody během jízdy. Tento systém je navržen tak, aby byla instalace dětského zádržného systému snazší, a zároveň snižuje riziko nesprávné instalace dětského zádržného systému. Systém ISOFIX využívá kotevní pásy ve vozidle a upevňovací body na dětském zádržném systému. Systém ISOFIX eliminuje potřebu použití bezpečnostních pásů k připevnění dětského zádržného systému k zadním sedadlům.

Ukotvení ISOFIX tvoří kovové tyče zabudované ve voze. Jsou k dispozici dva spodní kotevní body pro každou polohu sezení ISOFIX, které dětský zádržný systém zajistí pomocí spodních úchytů.

Abyste ve vašem vozidle mohli použít systém ISOFIX, musíte mít dětský zádržný systém s úchyty ISOFIX.

Výrobce dětského zádržného systému vám poskytne pokyny k používání dětského zádržného systému s úchyty pro kotvy ISOFIX.

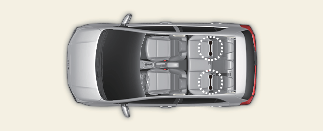

Kotvy ISOFIX jsou určeny pouze pro instalaci na krajní pravé nebo levé zadní sedadlo. Jejich umístění je znázorněno na vyobrazení.

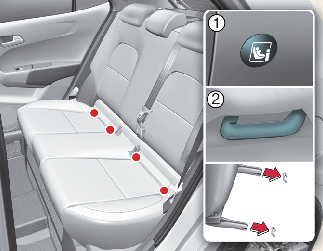

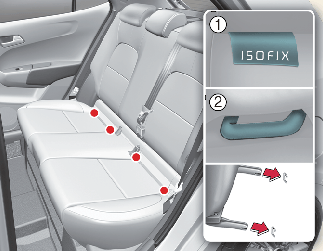

Kotvy ISOFIX jsou umístěny mezi zádovou opěrkou a polštářem zadního levého a pravého krajního sedadla a jsou označeny symboly.

* 1: Označení kotevního místa systému ISOFIX (typ A-, typ B-) 2: Úchyt ISOFIX

Upevnění dětského zádržného systému i-velikosti nebo ISOFIX na krajní sedadlo vzadu:

1. Z prostoru kotevních míst ISOFIX odstraňte bezpečnostní pás.

2. Odstraňte veškeré další předměty, které by mohly překážet správnému upevnění dětského zádržného systému na kotevní body ISOFIX.

3. Dětský zádržný systém umístěte na sedadlo vozidla a podle pokynů v návodu k zádržnému systému ho upevněte na kotevní body ISOFIX.

4. Pro správné upevnění a spojení se systémem ISOFIX postupujte podle pokynů výrobce dětského zádržného systému.

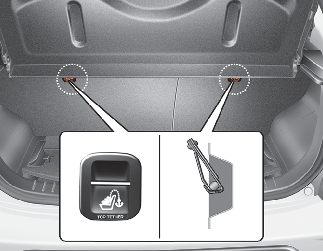

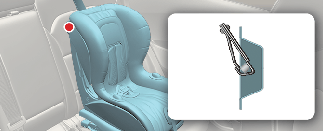

Kotevní pás pro systém upevnění dětského zádržného systému do stropu je umístěný na zadní straně opěráku zadního sedadla.

1. Kotevní pás dětského zádržného systému veďte přes opěrák. Při vedení kotevního pásu postupujte podle pokynů výrobce dětského zádržného systému.

2. Připojte stropní kotevní pás ke stropnímu kotevnímu úchytu, poté stropní kotevní pás utáhněte v souladu s pokyny výrobce dětského zádržného systému tak, aby byl dětský zádržný systém pevně připevněn k sedadlu.

Při nepoužití systému ISOFIX musí být všechny dětské zádržné systémy připevněny k zadnímu sedadlu pomocí bederní části tříbodového pásu.

Pro instalaci dětského zádržného systému na zadní sedadla proveďte následující:

1. Umístěte dětský zádržný systém na zadní sedadlo a proveďte pánevní/ramenní bezpečnostní pás kolem nebo skrz dětský zádržný systém v souladu s pokyny výrobce dětského zádržného systému.

   Ujistěte se, že pás vede přímo bez překroucení.

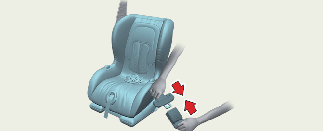

2. Upněte sponu pánevního/ramenního bezpečnostního pásu do přezky. Měli byste uslyšet kliknutí. Umístěte uvolňovací tlačítko tak, aby bylo v případě nouze snadno dostupné.



3. V co největší míře se zbavte průvěsu pásu zatlačením na dětský zádržný pás směrem dolů a navinutím co největší možné délky pásu zpět do navíjecího zařízení.

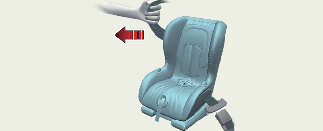

4. Dětský zádržný systém zkuste zatlačit a zatáhnout, abyste se ujistili, že jej bezpečnostní pás drží pevně na svém místě.



Pokud výrobce vašeho dětského zádržného systému doporučuje použít společně s tříbodovým pásem stropní kotvu

Pokud chcete dětský zádržný systém vyjmout, stiskněte uvolňovací tlačítko na přezce a vytáhněte tříbodový pás z dětského zádržného systému a nechejte jej zcela navinout.

(Informace pro uživatele vozidla a výrobce zádržných systémů)

* 1. Aby bylo možné univerzální dětský zádržný systém nainstalovat, musí být opěrák sedadla v 1. řadě ve svislé poloze

* 2. Pro montáž dětského zádržného systému velikosti R2.

• Sedadlo řidiče: Výška sedadla by měla být nastavena do nejvyšší polohy.

  (Pokud sedadlo není opatřeno nastavováním výšky, mělo by být umístěno 10 mm vpřed od střední polohy.)

• Přední sedadlo spolujezdce: Sedadlo by mělo být nastaveno do polohy co nejvíce vpředu.

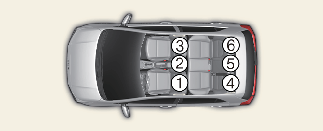

* 3. Poloha sedadla (číslo 4,6) není vhodná pro osazení dětského zádržného systému velikosti R3.

* Dětský zádržný systém s orientací proti směru jízdy nikdy neumisťujte na přední sedadlo spolujezdce, ledaže by byl deaktivován airbag.

* Pro částečně univerzální a specifické zádržné systémy (ISOFIX nebo upevněné pásem) zkontrolujte použitelnost v seznamu vozidel, dodávaným se zádržným systémem.

* Pokud opěrka hlavy brání správnému upevnění dětského zádržného systému, opěrku hlavy sedadla umístěte do jiné polohy nebo ji zcela odstraňte.

(Informace pro uživatele vozidla a výrobce zádržných systémů)

* 1. Aby bylo možné univerzální dětský zádržný systém nainstalovat, musí být opěrák sedadla v 1. řadě ve svislé poloze

* 2. Pro montáž dětského zádržného systému velikosti R2.

• Sedadlo řidiče: Výška sedadla by měla být nastavena do nejvyšší polohy.

  (Pokud sedadlo není opatřeno nastavováním výšky, mělo by být umístěno 10 mm vpřed od střední polohy.)

• Přední sedadlo spolujezdce: Sedadlo by mělo být nastaveno do polohy co nejvíce vpředu.

* 3. Poloha sedadla (číslo 4,6) není vhodná pro osazení dětského zádržného systému velikosti R3.

* Dětský zádržný systém s orientací proti směru jízdy nikdy neumisťujte na přední sedadlo spolujezdce, ledaže by byl deaktivován airbag.

* Pro částečně univerzální a specifické zádržné systémy (ISOFIX nebo upevněné pásem) zkontrolujte použitelnost v seznamu vozidel, dodávaným se zádržným systémem.

* Pokud opěrka hlavy brání správnému upevnění dětského zádržného systému, opěrku hlavy sedadla umístěte do jiné polohy nebo ji zcela odstraňte.

(Informace pro uživatele vozidla a výrobce zádržných systémů)

* 1. Aby bylo možné univerzální dětský zádržný systém nainstalovat, musí být opěrák sedadla v 1. řadě ve svislé poloze

* 2. Pokud sedadlo nemá ramenní pás, nikdy neumisťujte dětský zádržný systém proti směru jízdy.

Pokud sedadlo nemá žádný bezpečnostní pás, nikdy neumisťujte dětský zádržný systém.

* 3. Pro montáž dětského zádržného systému velikosti R2.

• Sedadlo řidiče: Výška sedadla by měla být nastavena do nejvyšší polohy.

  (Pokud sedadlo není opatřeno nastavováním výšky, mělo by být umístěno 10 mm vpřed od střední polohy.)

• Přední sedadlo spolujezdce: Sedadlo by mělo být nastaveno do polohy co nejvíce vpředu.

* 4. Poloha sedadla (číslo 4,6) není vhodná pro osazení dětského zádržného systému velikosti R3.

* Dětský zádržný systém s orientací proti směru jízdy nikdy neumisťujte na přední sedadlo spolujezdce, ledaže by byl deaktivován airbag.

* Pro částečně univerzální a specifické zádržné systémy (ISOFIX nebo upevněné pásem) zkontrolujte použitelnost v seznamu vozidel, dodávaným se zádržným systémem.

* Pokud opěrka hlavy brání správnému upevnění dětského zádržného systému, opěrku hlavy sedadla umístěte do jiné polohy nebo ji zcela odstraňte.

* Před upevněním dětského zádržného systému na druhou řadu sedadel posuňte sedadlo do prostřední polohy.
