Součásti systému airbagů SRS a jejich funkce

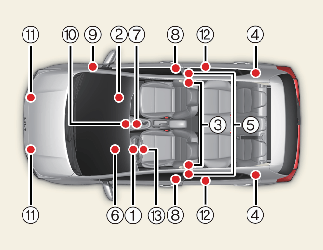

Systém airbagů SRS obsahuje následující součásti:

  1. Přední modul airbagu řidiče

  2. Přední modul airbagu spolujezdce*

  3. Boční moduly airbagů*

  4. Okenní moduly airbagů*

  5. Sestava napínáku předpínačů*

  6. Výstražná kontrolka airbagů

  7. Řídící jednotka SRS (SRSCM) / čidlo převrácení*

  8. Boční tlakové čidlo*

  9. Spínač zapnutí/vypnutí (ON/OFF) airbagu spolujezdce*

  10. Indikátor ON/OFF (Zapnutí/vypnutí) airbagu spolujezdce*

  11. Čidlo čelního nárazu*

  12. Čidlo bočního nárazu*

  13. Modul kolenního airbagu řidiče*

*: je-li součástí výbavy

Pokud je spínač zapalování v poloze ON (Zapnuto), jednotka SRSCM průběžně monitoruje všechny součásti systému airbagů SRS s cílem stanovit, zda intenzita nárazu dosáhla úrovně pro aktivaci airbagů nebo předpínačů bezpečnostních pásů.

Varovná kontrolka airbagů SRS „“ na přístrojovém panelu svítí přibližně a 6 sekund po přepnutí spínače zapalování do polohy ON. Poté by varovná kontrolka SRS „“ měla zhasnout.

VÝSTRAHA

Pokud nastane jakákoli z následujících situací, v systému SRS nastala porucha. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Kontrolka se nerozsvítí bezprostředně po otočení spínače zapalování do polohy ON (Zapnuto).

  • Kontrolka po úvodních zhruba 6 vteřinách zůstane nadále svítit.

  • Kontrolka se rozsvítí při jízdě vozidla.

  • Kontrolka bliká, pokud je spínač zapalování v poloze ON (Zapnuto).

Přední airbag řidiče⑴

Moduly airbagů jsou umístěné ve středu volantu a v panelu nad uzavíratelnou schránkou před spolujezdcem. Pokud řídicí jednotka SRSCM zachytí definovanou intenzitu nárazu do přední části vozidla, automaticky odpálí přední airbagy.

Přední airbag řidiče⑵

Tlakem, vznikajícím při plnění airbagů, dojde k protržení definovaných zón přímo tvarovaných do krytů modulů airbagů. Následné rozevření krytů umožní plné nafouknutí airbagů.

Přední airbag řidiče⑶

Zcela naplněný airbag, v kombinaci se správně umístěným bezpečnostním pásem, zpomalí pohyb těla řidiče a spolujezdce vpředu a sníží riziko poranění hlavy a hrudníku.

Přední airbag spolujezdce (je-li součástí výbavy)

Po úplném nafouknutí se airbag začne okamžitě vyfukovat tak, aby umožnil řidiči výhled vpřed, řízení vozidla a další úkony.

VÝSTRAHA

  • Ve vozidlech s airbagem spolujezdce neumisťujte nad odkládací schránkou před sedadlem spolujezdce vpředu žádné předměty (držáky nápojů, nálepky, apod.). Při aktivování airbagu by se z nich staly nebezpečné projektily a způsobily by zranění.

  • Nádobku s osvěžovačem vzduchu neumisťujte na přístrojovou desku ani do její blízkosti.

    Při aktivování airbagu by se z ní mohl stát nebezpečný projektil a způsobit zranění spolujezdce.

VÝSTRAHA

  • Aktivování airbagu může být provázeno hlasitým hlukem a uvolněním oblaku jemného prachu do vozidla. Tyto projevy jsou obvyklé a nejsou nebezpečné - airbagy jsou uloženy v jemném zásypu. Prach vznikající aktivací airbagu může způsobit podráždění pokožky nebo zraku a u některých osob může nepříznivě ovlivnit astma. Po nehodě, při které dojde k aktivování airbagů, vždy pečlivě omyjte zasaženou pokožku studenou vodou a jemným mýdlem.

  • Systém airbagů SRS funguje pouze pokud je spínač zapalování v poloze ON (Zapnuto). Pokud varovná kontrolka systému SRS „“ nesvítí, nebo pokud po 6 sekundách po zapnutí spínače zapalování do polohy ON svítí i nadále, nebo svítí po nastartování motoru, nebo se rozsvítí při jízdě, systém airbagů SRS nefunguje správně. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Před výměnou pojistek nebo odpojování kabelu z pólu akumulátoru, otočte spínač zapalování do polohy LOCK (Zamknuto) a vyjměte klíč zapalování. Nikdy neodstraňujte nebo nevyměňujte pojistky systému airbagů pokud je spínač zapalování v poloze ON (Zapnuto). Nerespektování tohoto upozornění způsobí rozsvícení varovné kontrolky SRS „“.
